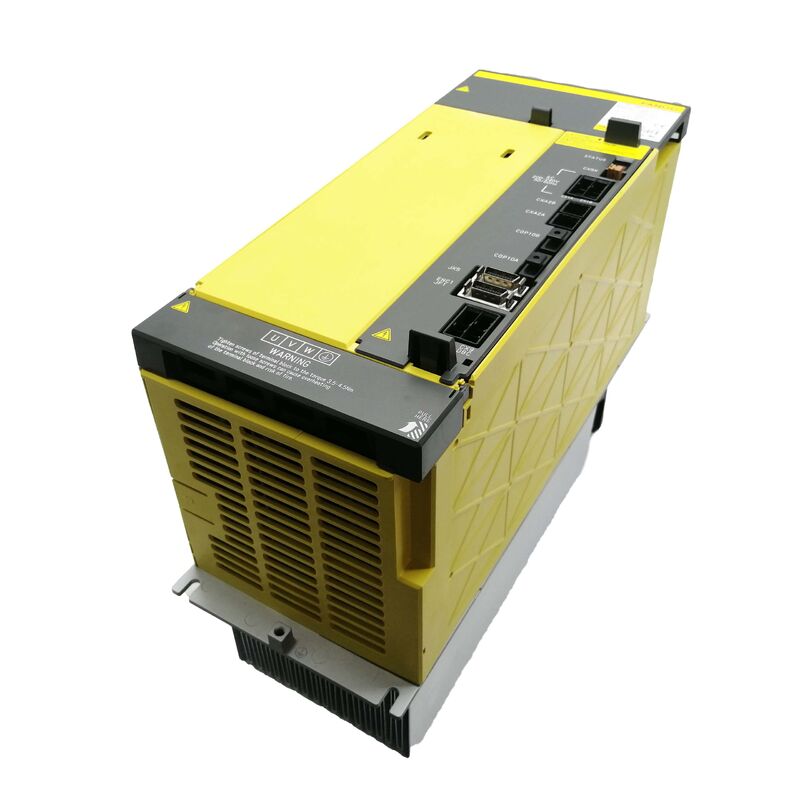

Modul Penguat Servo Alpha i FANUC A06B-6127-H102 — AiSV-10HV Drive HV Tingkat Awal Sumbu Tunggal untuk Sistem CNC 400V

Ada pertanyaan yang sering muncul dengan FANUC A06B-6127-H102: jika H202 sumbu ganda juga beroperasi pada 10A per saluran, mengapa mesin menggunakan modul sumbu tunggal sebagai gantinya? Jawabannya terletak bukan pada peringkat arus, tetapi pada tata letak fisik mesin.

Ketika sistem CNC menempatkan satu sumbu 400V di bagian kabinet terpencil — kepala putar sumbu B, penggerak tailstock terpisah, atau sumbu keempat pada subplate terisolasi — memasang modul sumbu ganda penuh hanya untuk menggunakan satu saluran membuang-buang uang dan ruang kabinet. A06B-6127-H102 memecahkan masalah itu. Ini memberikan kapasitas penggerak terukur 10A yang sama seperti saluran tunggal H202, tetapi dalam konfigurasi sumbu tunggal yang sesuai dengan kebutuhan aktual tanpa membiarkan setengah perangkat keras menganggur.

Ini adalah modul tingkat awal dalam jajaran sumbu tunggal Alpha i HV FANUC — peringkat arus terkecil dalam kisaran H1xx, pada platform 400V yang dibangun untuk sistem CNC 30i, 31i, 32i, dan 35i. Kami menyediakannya dalam kondisi baru dan bekas (diperiksa), siap dikirim ke seluruh dunia dalam waktu 0–3 hari kerja.

Di Mana H102 Berada dalam Konfigurasi Mesin 400V

Arsitektur servo Alpha i HV FANUC mengatur kabinet penggerak di sekitar catu daya bersama (modul aiPS-HV), yang memberi daya pada beberapa modul penguat servo dan biasanya satu penguat spindel. Setiap modul servo pada bus serat optik FSSB secara individual dialamatkan oleh CNC, terlepas dari apakah itu modul sumbu tunggal (H1xx) atau sumbu ganda (H2xx).

H102 adalah pilihan utama ketika pembuat mesin membutuhkan:

• Penggerak HV sumbu tunggal khusus untuk sumbu presisi arus rendah tanpa memasangkannya dengan yang lain
• Sumbu tambahan di mana saluran yang tersisa dari modul sumbu ganda yang ada sudah dialokasikan
• Jejak fisik yang lebih kecil di bagian kabinet yang sempit di mana lebar modul sumbu ganda merupakan kendala
• Pengganti untuk H102 yang ada di mana mesin awalnya dikabel untuk operasi sumbu tunggal

Dalam semua situasi ini, H102 menyediakan konektivitas FSSB yang sama, kinerja kontrol HRV, dan kompatibilitas input 400V seperti modul lain dalam keluarga 6127 — hanya saja ukurannya sesuai untuk sumbu tunggal arus rendah.

Spesifikasi Teknis

Jajaran 6127 HV Lengkap: Memahami Di Mana H102 Berada

Seri 6127 mencakup rentang arus yang luas, mencakup segalanya mulai dari sumbu presisi kecil hingga penggerak mesin torsi tinggi besar — semuanya pada platform HV 400V yang sama. Varian sumbu tunggal (H1xx) berjalan dari H102 pada 10A hingga H103 (20A), H104 (40A), H105 (80A), dan H106 pada 58A kontinu / 180A puncak. Masing-masing adalah modul saluran tunggal khusus, memberikan kapasitas terukurnya penuh ke satu sumbu.

H102 berada di dasar jajaran itu. Sepuluh amp kontinu bukanlah kendala untuk kelas motor yang dimaksudkan untuk digerakkan — motor servo alpha i HV yang lebih kecil yang digunakan pada sumbu pemosisian presisi, meja putar, atau sumbu tambahan dari sistem CNC besar. Untuk aplikasi ini, 10A bukanlah "kekuatan yang tidak cukup"; itu adalah ukuran yang tepat.

Yang penting untuk pengadaan pengganti adalah mencocokkan peringkat arus asli secara tepat. Memasang modul dengan peringkat lebih tinggi (misalnya, H103 atau H104) sebagai pengganti H102 tidak akan merusak motor, tetapi itu mewakili biaya yang tidak perlu. Memasang modul dengan peringkat lebih rendah bukanlah pilihan — tidak ada modul sumbu tunggal HV di bawah 10A dalam keluarga 6127. Jadi, jika spesifikasi asli mesin Anda adalah H102, H102 adalah pengganti Anda.

Perspektif Pemeliharaan: Penggerak Kecil, Mode Kegagalan Nyata

Karena H102 menggerakkan sumbu arus yang lebih kecil, terkadang diabaikan dalam jadwal pemeliharaan preventif dibandingkan dengan penggerak yang lebih besar pada sumbu utama. Dalam praktiknya, mode kegagalan konsisten di seluruh seri 6127 terlepas dari peringkat arusnya.

Kipas pendingin internal adalah barang habis pakai. Panduan FANUC sendiri memperlakukan kipas sebagai komponen pengganti berkala — masa pakai bantalan kipas pendingin di lingkungan kabinet yang panas terbatas, dan kipas yang rusak menyebabkan penghentian termal atau, jika kesalahan termal tidak terdeteksi lebih awal, kerusakan IGBT. Pada penggerak yang berada dalam peran sumbu sekunder atau tambahan, kipas dapat mengakumulasi jam operasional tanpa pengawasan yang sama seperti pada penggerak sumbu utama.

Kabel serat optik yang menghubungkan H102 ke CNC adalah pertimbangan praktis lainnya. Karena kabel-kabel ini dapat dirutekan melintasi rangka mesin yang lebih besar dengan beberapa titik tikungan, kerusakan fisik atau kontaminasi konektor adalah penyebab umum alarm komunikasi FSSB pada sumbu tambahan dibandingkan dengan sumbu utama di mana pengkabelan lebih pendek dan lebih terlindungi.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx. Sebagian besar pesanan meninggalkan fasilitas kami dalam 0 hingga 3 hari kerja setelah konfirmasi pembayaran. Pengiriman gabungan tersedia untuk pesanan multi-item.

Pilihan pembayaran:

• Transfer Bank (T/T) — diterima untuk semua nilai pesanan
• PayPal — untuk pesanan hingga $500
• Western Union — diterima untuk semua nilai pesanan

Bea masuk dan pajak lokal di negara tujuan adalah tanggung jawab pembeli. Hubungi kami sebelum memesan jika Anda memerlukan perkiraan biaya pengiriman untuk lokasi spesifik Anda.

Garansi & Pengembalian

Pengembalian diterima ketika unit tiba rusak, tidak lengkap, atau tidak seperti yang dijelaskan — atau terbukti tidak berfungsi dalam 4 hari setelah diterima. Barang harus dikembalikan dalam kondisi aslinya dengan label garansi utuh. Biaya pengiriman kembali adalah tanggung jawab pembeli.

Kegagalan yang disebabkan oleh pemasangan yang salah, ketidakcocokan parameter, koneksi catu daya yang tidak tepat, atau kerusakan fisik setelah pengiriman tidak termasuk dalam cakupan garansi. Jika ragu tentang kompatibilitas dengan sistem Anda, hubungi kami sebelum membeli.

Pertanyaan yang Sering Diajukan

Q1: A06B-6127-H102 dan A06B-6127-H202 keduanya melibatkan 10A pada 400V — apa sebenarnya perbedaannya, dan apakah itu penting bagi mesin saya?

 H102 adalah modul sumbu tunggal (satu saluran penggerak, untuk satu motor). H202 adalah modul sumbu ganda (dua saluran penggerak masing-masing 10A, untuk dua motor). Peringkat arus per saluran identik, tetapi perangkat keras dan pengkabelannya berbeda. Jika mesin Anda saat ini memiliki H102 yang terpasang, itu sengaja dikonfigurasi untuk operasi sumbu tunggal di lokasi itu — penetapan sumbu FSSB CNC diatur untuk satu sumbu dari modul itu. Mengganti H102 dengan H202 akan memerlukan pengkabelan ulang koneksi motor, penetapan ulang pemetaan sumbu FSSB, dan berpotensi penyesuaian pemasangan kabinet. Ini lebih dari sekadar penggantian sederhana dan jarang sepadan kecuali mesin sedang dikonfigurasi ulang secara struktural. Selalu ganti yang sama dengan yang sama pada nomor suku cadang lengkap.

Q2: Mesin saya menggunakan modul H102 dan H202 di kabinet yang sama — bisakah mereka berbagi satu modul catu daya HV?

Ya. Modul catu daya aiPS-HV dalam sistem seri 6127 memberi daya pada semua modul penguat servo pada bus DC kabinet itu, terlepas dari apakah itu unit H1xx sumbu tunggal atau H2xx sumbu ganda. Catu daya diukur berdasarkan total permintaan daya sumbu servo di semua modul, bukan jumlah modul. Selama aiPS-HV yang terpasang di mesin Anda berukuran tepat untuk konfigurasi servo mesin penuh pada saat pembuatan, modul H102 dan H202 hidup berdampingan pada bus daya yang sama tanpa masalah.

Q3: Bisakah A06B-6127-H102 diganti dengan modul generasi kedua yang setara (A06B-6290-H102)? Pada prinsipnya, 6290-H102 adalah penerus yang ditunjuk untuk aplikasi 400V sumbu tunggal 10A yang sama. Namun, penggantian langsung memerlukan verifikasi yang cermat. Seri 6290 dirancang untuk digunakan dengan generasi kontrol CNC FANUC yang lebih baru (0i-MD, 0i-TD, 31i-B, dan yang lebih baru). Jika mesin Anda menjalankan 30i atau 31i Model A — target asli untuk seri 6127 — kompatibilitas dengan modul seri 6290 bergantung pada tingkat perangkat lunak spesifik CNC Anda. Beberapa instalasi 30i/31i-A dapat menerima penggerak seri 6290 dengan penyesuaian parameter; yang lain tidak bisa. Untuk mesin di mana pembuatan asli secara khusus meminta A06B-6127-H102, penggantian teraman adalah 6127-H102 yang identik sampai jalur peningkatan formal telah dikonfirmasi.

Q4: Motor servo apa yang dirancang untuk digerakkan oleh A06B-6127-H102?

AiSV-10HV cocok untuk model yang lebih kecil dalam jajaran motor servo Alpha i HV FANUC — motor inersia rendah berkecepatan tinggi yang biasanya digunakan pada sumbu tambahan presisi dalam sistem CNC 400V. Kompatibilitas motor spesifik bergantung pada arus terukur motor dan apakah itu termasuk dalam kapasitas output kontinu 10A penguat. Motor dalam peringkat motor alpha HV kecil ai2/5000HV dan sejenisnya adalah pasangan yang umum. Pencocokan motor-ke-penggerak spesifik untuk mesin Anda akan ditentukan oleh pengaturan parameter servo pembuat mesin, yang menentukan nomor model motor (parameter No. 2020 di CNC) dan batas arus yang sesuai. Jika Anda memiliki akses ke parameter mesin asli, ini akan mengkonfirmasi jenis motor yang dikonfigurasi untuk digerakkan oleh H102.

Q5: Apakah ada tanda-tanda yang terlihat pada A06B-6127-H102 yang menunjukkan keausan atau kegagalan yang akan datang sebelum berhenti bekerja sama sekali?

Ya, ada beberapa yang layak diperiksa selama kunjungan pemeliharaan terjadwal. Yang paling mudah diakses adalah kipas pendingin: setiap perubahan pada suara kipas yang terdengar — gerinda, putaran intermiten, atau kecepatan putaran yang lebih lambat — adalah peringatan dini keausan bantalan. LED status di bagian depan modul harus menunjukkan keadaan operasi normal; status LED alarm yang persisten memerlukan penyelidikan meskipun sumbu masih berfungsi, karena beberapa kondisi kesalahan memungkinkan operasi berkelanjutan hingga siklus daya berikutnya. Pada unit bekas, perubahan warna yang terlihat atau bekas terbakar di sekitar area konektor atau pada permukaan heatsink menunjukkan tekanan termal sebelumnya. Terakhir, periksa konektor kabel serat optik di kedua ujungnya — permukaan optik dapat menjadi berdebu atau terkontaminasi di lingkungan bengkel yang kotor, menurunkan kualitas sinyal FSSB sebelum menyebabkan kesalahan komunikasi yang jelas.
