FANUC A06B-6096-H202 Unit Penguat Servo AC — Deskripsi Produk

Pertanyaan Ukuran Drive yang Terlewatkan Selama Perbaikan

Ada kecenderungan dalam situasi pemeliharaan darurat untuk menganggap semua modul penguat servo FANUC dalam seri yang sama dapat dipertukarkan — selama generasi tepat dan jumlah sumbu cocok, varian apa pun seharusnya berfungsi. Asumsi itu memakan waktu dan uang ketika tidak berlaku.

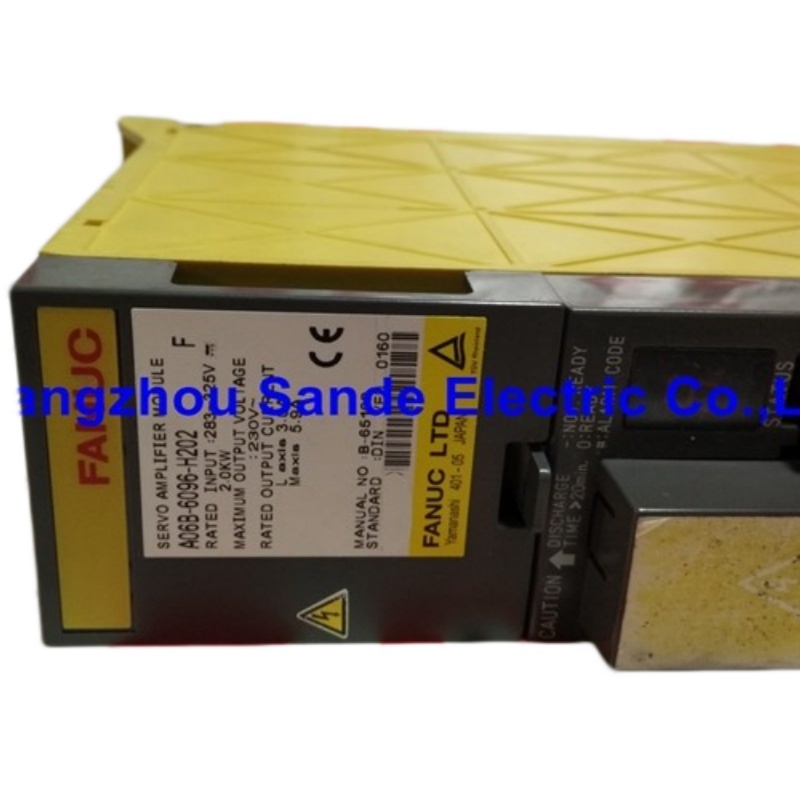

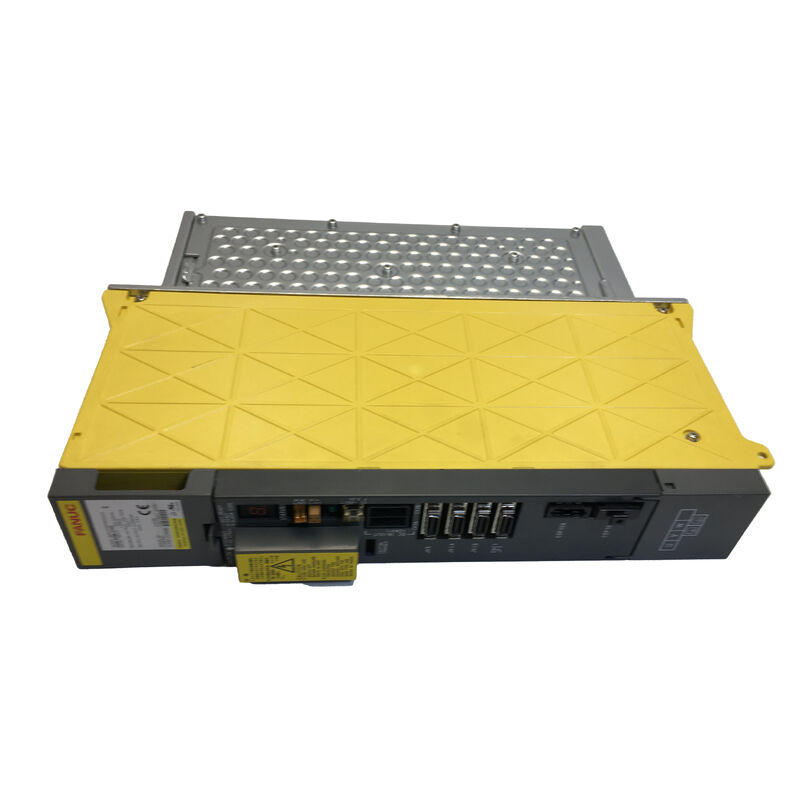

A06B-6096-H202 adalah penguat servo dua sumbu dalam seri A06B-6096 FANUC, yang diberi peringkat pada tingkat arus "02". Ini dirancang untuk mesin di mana kedua sumbu yang dikontrol masing-masing menggerakkan motor servo berbingkai lebih kecil yang beroperasi pada profil beban sedang — bukan sumbu terberat dalam jajaran era 6096 FANUC, tetapi sangat cocok untuk jangkauan aplikasi yang ditentukan oleh pembuat mesin saat peralatan dirakit. Menggantinya dengan varian dua sumbu berarus lebih tinggi seperti H207 mungkin tampak seperti solusi sementara yang dapat diterima ketika H202 tidak tersedia, tetapi data parameter di pengontrol dikonfigurasi ke tingkat arus spesifik H202, dan berjalan di luar spesifikasi itu tanpa penyesuaian menciptakan serangkaian masalahnya sendiri.

Bagian yang tepat untuk slot H202 adalah H202. Jika ini adalah nomor modul pada unit Anda yang rusak, halaman ini adalah tempat proses pengadaan dimulai.

Diproduksi di Jepang. Bersertifikat CE. Tersedia dalam kondisi baru dan rekondisi yang telah diuji. MOQ: 1 buah.

Tingkat Arus "02": Di Mana Ia Muncul di Seluruh Keluarga 6096

Salah satu aspek yang lebih berguna — dan terkadang membingungkan — dari sistem penamaan A06B-6096 adalah bahwa akhiran tingkat arus muncul di kedua varian dua sumbu dan tiga sumbu. Tingkat "02" khususnya muncul di dua modul terpisah yang melayani konfigurasi sumbu yang secara fundamental berbeda dalam generasi peralatan yang sama.

H202 dan H302 berbagi tingkat arus "02" yang sama, yang berarti peringkat arus motor yang dirancang untuk mereka bekerja berada dalam kisaran yang sama — tetapi satu menggerakkan dua sumbu dan yang lainnya menggerakkan tiga. Dalam mesin yang menggunakan H302 dan H202 bersama-sama, tidak jarang motor pada tiga sumbu H302 dan motor pada dua sumbu H202 memiliki ukuran bingkai yang serupa, karena tingkat arus mencocokkan semuanya ke kelas daya umum yang sama.

Apa artinya ini dalam praktik: jika Anda memiliki mesin dengan H302 dan H202, dan alarm kesalahan servo muncul pada salah satu sumbu H202, perlu dicatat bahwa motor yang terhubung ke sumbu itu mungkin berada dalam kisaran daya yang sama dengan yang ada pada H302 — berpotensi menunjukkan masalah pasokan hulu bersama atau kesalahan kabel sebelum menyimpulkan bahwa modul H202 itu sendiri telah rusak.

Menguraikan Akhiran H202

"2" — Angka depan mengonfirmasi ini adalah modul dua sumbu. Dua sumbu servo independen dikendalikan oleh satu unit fisik, berbagi bagian daya umum tetapi mempertahankan saluran penggerak individual untuk setiap sumbu.

"02" — Angka belakang menunjukkan tingkat keluaran arus untuk modul ini. Tingkat "02" adalah ujung bawah kisaran arus dalam keluarga 6096 dua sumbu, menjadikan H202 pasangan alami untuk mesin yang dibangun di sekitar motor servo AC FANUC berbingkai lebih kecil di mana keluaran arus kontinu tinggi tidak diperlukan oleh desain sumbu mesin.

Seperti semua daftar seri 6096, URL untuk halaman ini berisi "AO6B-6O96-H2O2" — artefak rendering OCR yang diketahui di mana karakter nol numerik dalam jenis huruf label FANUC dibaca sebagai huruf O. Nomor suku cadang yang benar untuk pemesanan, referensi silang, dan tujuan dokumentasi selalu A06B-6096-H202, dengan semua karakter numerik. Kedua bentuk string merujuk pada unit fisik yang sama.

Spesifikasi

Mesin Jenis Apa yang Menggunakan H202?

Tingkat arus A06B-6096-H202 menunjuk ke mesin yang persyaratan beban sumbunya berada di separuh lebih ringan dari jangkauan operasi seri 6096. Beberapa kategori peralatan sesuai dengan profil ini.

Mesin bubut CNC dua sumbu ringkas. Pusat pembubutan dua sumbu dasar — sumbu X untuk slide silang, sumbu Z untuk kereta — dipasangkan dengan motor servo berbingkai lebih kecil adalah salah satu konfigurasi H202 yang paling mudah. Dalam mesin ini, H202 mungkin satu-satunya penguat servo di kabinet, mengontrol kedua sumbu dari satu modul. Alarm servo apa pun pada sumbu X atau Z di mesin seperti itu segera memfokuskan perhatian pada H202 dan komponen yang terhubung dengannya.

Pasangan sumbu ringan tambahan di mesin yang lebih besar. Dalam pusat permesinan yang lebih kompleks atau peralatan tujuan khusus, sumbu utama yang lebih berat mungkin ditangani oleh modul berarus lebih tinggi atau jenis modul yang sama sekali berbeda, sementara sepasang sumbu tambahan yang lebih ringan — meja putar dan tailstock, misalnya, atau mekanisme transfer suku cadang dengan dua sumbu yang dikontrol — ditugaskan ke H202. Dalam kasus ini, H202 mewakili bagian kelompok sumbu yang permintaannya lebih rendah, dan kegagalannya membuat fungsi tambahan tersebut tidak beroperasi sementara sumbu utama terus berjalan secara normal.

Pasangan sumbu meja Wire EDM. Mesin Wire EDM dari era seri 6096 sering mengontrol sumbu meja X/Y melalui modul dua sumbu pada tingkat arus sedang, karena beban sumbu Wire EDM lebih dicirikan oleh presisi dan kehalusan kecepatan rendah daripada permintaan arus tinggi. Tingkat arus H202 konsisten dengan profil aplikasi ini.

Dalam setiap kasus, benang merah yang konsisten adalah bahwa motor pada dua sumbu H202 direkayasa untuk beroperasi dalam tingkat arus "02" dari spesifikasi asli pembuat mesin — dan mencocokkan spesifikasi itu selama penggantian adalah apa yang memastikan perilaku sumbu yang stabil dan terkalibrasi dengan benar setelah pertukaran.

Catatan tentang Pengadaan Modul Tingkat Arus Rendah

Ada logika yang terdengar masuk akal yang terkadang menyesatkan tim pemeliharaan: jika modul arus rendah tidak tersedia, mengapa tidak menggunakan varian arus lebih tinggi dari keluarga yang sama? Jumlah sumbu cocok, generasi cocok, dan pasar surplus sering memiliki lebih banyak modul arus tinggi yang tersedia.

Jawaban praktisnya adalah bahwa itu sepenuhnya tergantung pada perubahan apa yang dibuat bersamaan dengan substitusi. Tingkat arus yang berbeda berarti parameter servo yang disimpan di pengontrol CNC — termasuk pengaturan penguatan loop arus, batas arus maksimum, dan nilai penyetelan terkait — dikalibrasi ke spesifikasi modul asli. Memasang H207 di slot H202 tanpa melakukan penyesuaian parameter yang sesuai akan menghasilkan sumbu yang mungkin berperilaku tidak menentu di bawah beban, menghasilkan alarm gangguan, atau penyetelan yang buruk. Melakukan penyesuaian tersebut memerlukan akses ke dokumentasi mesin asli dan keakraban dengan struktur parameter servo FANUC untuk generasi pengontrol ini.

Ketika H202 tersedia melalui pasar sekunder, jalur yang lebih sederhana dan lebih andal adalah mendapatkan varian yang tepat dan menjaga parameter pengontrol tetap tidak berubah. Itu adalah pendekatan pemeliharaan yang lugas, dan itulah alasan H202 mempertahankan permintaan yang konsisten meskipun varian arus lebih tinggi dari seri yang sama terkadang muncul dalam jumlah yang lebih besar.

Kondisi, Garansi, dan Pengembalian

Unit baru / asli memiliki garansi 12 bulan dan mewakili pilihan terbersih dari sudut pandang keandalan jangka panjang. Stok diambil dari produksi FANUC asli; unit-unit ini belum dipasang atau dikenai keausan operasional.

Unit rekondisi yang diuji memiliki garansi 3 bulan dan dipulihkan dari mesin yang telah dinonaktifkan, ditingkatkan, atau dibongkar. Unit diuji secara fungsional sebelum terdaftar. Untuk fasilitas yang mengelola anggaran pemeliharaan yang ketat, atau di mana H202 diperlukan sebagai cadangan siaga daripada untuk produksi kritis segera, stok rekondisi yang diuji menyediakan komponen yang berfungsi dengan biaya akuisisi yang lebih rendah.

Ketentuan pengembalian: laporkan kerusakan fisik, ketidaksesuaian deskripsi, atau pengiriman yang tidak lengkap pada hari yang sama atau hari kerja berikutnya setelah kedatangan. Unit yang terbukti tidak berfungsi dalam waktu 4 hari setelah penerimaan berhak dikembalikan. Garansi tidak mencakup kerusakan akibat pemasangan yang salah, kesalahan sisi motor yang diteruskan kembali ke drive, atau kesalahan parameter pengontrol yang diterapkan setelah pengiriman. Pengembalian tidak diterima untuk pembelian yang salah atau perubahan pikiran — verifikasi nomor suku cadang pada label fisik sebelum memesan.

Pengiriman dan Pembayaran

Pengiriman: 2 hingga 4 hari kerja dari pembayaran terkonfirmasi, gudang Guangzhou.

Kurir: DHL dan FedEx untuk pengiriman internasional. Pengambilan gudang lokal tersedia di Guangzhou dengan pemberitahuan sebelumnya.

Pesanan gabungan: Beberapa komponen dapat dikirim bersama. Praktis saat mencari H202 bersama dengan modul seri 6096 lainnya, papan pengontrol, atau kabel servo untuk perombakan mesin yang sama.

Pembayaran: Transfer bank T/T untuk semua nilai pesanan. PayPal dan Western Union untuk pesanan hingga USD $500.

Biaya impor: Semua bea, pajak, dan biaya bea cukai negara tujuan adalah tanggung jawab pembeli. Pembeli di wilayah dengan batasan layanan kurir dianjurkan untuk menghubungi tim sebelum melakukan pemesanan.

Pertanyaan yang Sering Diajukan

Q1: Mesin saya menggunakan H202 dan H302 di kabinet drive yang sama. Keduanya berbagi tingkat arus "02" — apakah ini berarti mereka dapat dipertukarkan jika salah satunya rusak?

Mereka berbagi penunjukan tingkat arus yang sama, tetapi mereka tidak dapat dipertukarkan — dan alasannya adalah perbedaan jumlah sumbu, bukan peringkat arus. H302 mengontrol tiga sumbu; H202 mengontrol dua. Pengontrol CNC menetapkan nomor sumbu tertentu ke slot modul drive tertentu, dan penetapan tersebut tercermin di seluruh data parameter servo. Memasang H202 di slot yang mengharapkan H302 akan membuat satu sumbu tanpa koneksi drive sama sekali, terlepas dari bagaimana tingkat arus dibandingkan. Sebaliknya, H302 tidak dapat dipasang di slot H202 karena pengontrol tidak dikonfigurasi untuk menerima modul tiga sumbu di posisi yang mengharapkan unit dua sumbu. Ketika satu modul rusak, penggantinya harus cocok dengan jumlah sumbu dan tingkat arus — tidak ada jalur substitusi silang antara H202 dan H302.

Q2: Bagaimana tingkat arus "02" H202 dibandingkan dengan tingkat "07" H207 dalam istilah praktis? Jika saya hanya dapat memperoleh H207, apa yang perlu diubah?

Tingkat "07" di H207 mewakili kisaran keluaran arus yang lebih tinggi daripada tingkat "02" di H202. Memasang H207 di slot H202 secara fisik dimungkinkan dalam arti bahwa modul akan terpasang dan terhubung, tetapi tanpa perubahan yang sesuai pada parameter servo di pengontrol CNC, loop arus akan dikonfigurasi untuk spesifikasi drive yang berbeda dari apa yang sebenarnya dipasang. Ini dapat menghasilkan perilaku sumbu mulai dari respons yang lamban hingga alarm arus berlebih hingga osilasi yang teredam buruk, tergantung pada parameter mana yang paling terpengaruh. Membuat substitusi bekerja dengan benar memerlukan penyesuaian parameter penyetelan servo yang relevan ke nilai yang sesuai untuk H207 pada beban motor aktual — yang pada gilirannya memerlukan akses ke data komisioning asli mesin atau kesediaan untuk menyetel ulang sumbu dari awal. Untuk pertukaran pemeliharaan yang sama persis, mencari H202 yang tepat adalah pilihan yang lugas. Substitusi H207 adalah modifikasi, bukan penggantian.

Q3: Kami memiliki mesin yang telah disimpan selama sekitar tiga tahun setelah relokasi fasilitas. H202 tampak utuh tanpa kerusakan yang terlihat. Apa yang harus kami periksa sebelum menyalakan kembali mesin?

 Penyimpanan dorman adalah salah satu kondisi yang lebih menantang untuk drive seri 6096. Kekhawatiran utama adalah kapasitor elektrolitik di bagian bus DC — kapasitor yang tetap tidak terisi untuk waktu yang lama mengalami bentuk degradasi dielektrik, dan membawa tegangan bus DC penuh segera setelah dormansi yang lama dapat menyebabkan kapasitor menarik arus pengisian yang berlebihan, berpotensi menyebabkan kerusakan internal. Mitigasi standar adalah melakukan reformasi tegangan bertahap: menaikkan tegangan suplai secara bertahap menggunakan autotransformer variabel selama periode waktu tertentu, daripada menyalakan tegangan saluran penuh secara langsung. Untuk drive yang telah disimpan selama tiga tahun, proses ini patut dianggap serius. Selain itu, periksa semua kontak konektor dari oksidasi, periksa kipas pendingin dari resistansi bantalan (terutama jika lingkungan penyimpanan memiliki siklus suhu), dan verifikasi bahwa tidak ada kelembaban yang masuk ke rumah modul. Drive yang lulus pemeriksaan ini dan berjalan dengan bersih melalui beberapa siklus perjalanan sumbu pada laju umpan rendah kemungkinan telah diaktifkan kembali dengan sukses.

Q4: H202 yang rusak pada mesin kami tidak menunjukkan tanda-tanda terbakar atau kerusakan komponen yang jelas. Bisakah kita berasumsi itu adalah kesalahan lunak yang mungkin dapat diatasi tanpa penggantian?

Penampilan eksternal bukanlah indikator yang andal dari kesehatan internal untuk drive servo generasi ini. Mode kegagalan yang paling umum pada perangkat keras seri 6096 — degradasi kapasitor, penurunan sirkuit driver gerbang IGBT, dan kerusakan sambungan transistor daya — tidak menunjukkan tanda-tanda yang terlihat di bagian luar modul. Drive yang terlihat utuh secara fisik mungkin memiliki tahap keluaran yang tidak dapat mempertahankan arus beban, atau sirkuit perlindungan yang trip segera di bawah gerakan sumbu meskipun menyala tanpa kesalahan. Sebelum menyimpulkan bahwa H202 rusak, ada baiknya untuk memeriksa apakah kesalahan tersebut hilang setelah pengontrol sepenuhnya dimatikan dan dinyalakan kembali dengan sumbu pada posisi referensinya, dan apakah kode alarm pada tampilan CNC menunjukkan kesalahan internal drive versus kesalahan encoder atau kabel. Jika alarm tetap ada di beberapa restart dan jalur encoder/kabel telah dikesampingkan, modul drive adalah penyebab yang paling mungkin terlepas dari kondisi eksternalnya.

Q5: Kami sedang mempertimbangkan untuk membeli dua unit H202 — satu untuk pemasangan segera dan satu sebagai cadangan di rak. Apakah ada sesuatu yang spesifik untuk dicari dalam cadangan yang akan disimpan di rak untuk potensi satu hingga dua tahun?

Untuk cadangan rak yang direncanakan, kondisi kapasitor elektrolitik pada saat pengadaan lebih penting daripada untuk unit yang dipasang segera. Saat meminta unit rekondisi untuk stok cadangan, ada baiknya untuk menanyakan apakah unit telah diuji dalam kondisi beban aktual daripada hanya dinyalakan dan diinisialisasi — pengujian beban mengungkapkan kesehatan kapasitor dan IGBT dengan cara yang tidak dapat dilakukan oleh daya tanpa beban. Stok asli baru, jika tersedia, adalah pilihan yang lebih konservatif untuk cadangan rak jangka panjang karena kapasitor akan menghabiskan lebih sedikit waktu total dalam layanan sebelum penyimpanan. Setelah Anda memiliki unit cadangan di rak, menyimpannya di lingkungan yang stabil suhunya, kelembaban rendah, jauh dari sinar matahari langsung dan getaran akan membantu menjaga kondisinya. Beberapa fasilitas juga melakukan daya-up berkala pada cadangan rak setiap dua belas bulan atau lebih, menjalankan kapasitor melalui siklus pengisian untuk mempertahankan lapisan dielektriknya — praktik yang memperpanjang masa pakai rak yang andal dari perangkat keras drive generasi lama secara nyata.

Tingkat yang tepat. Sumbu yang tepat. Generasi yang tepat.
