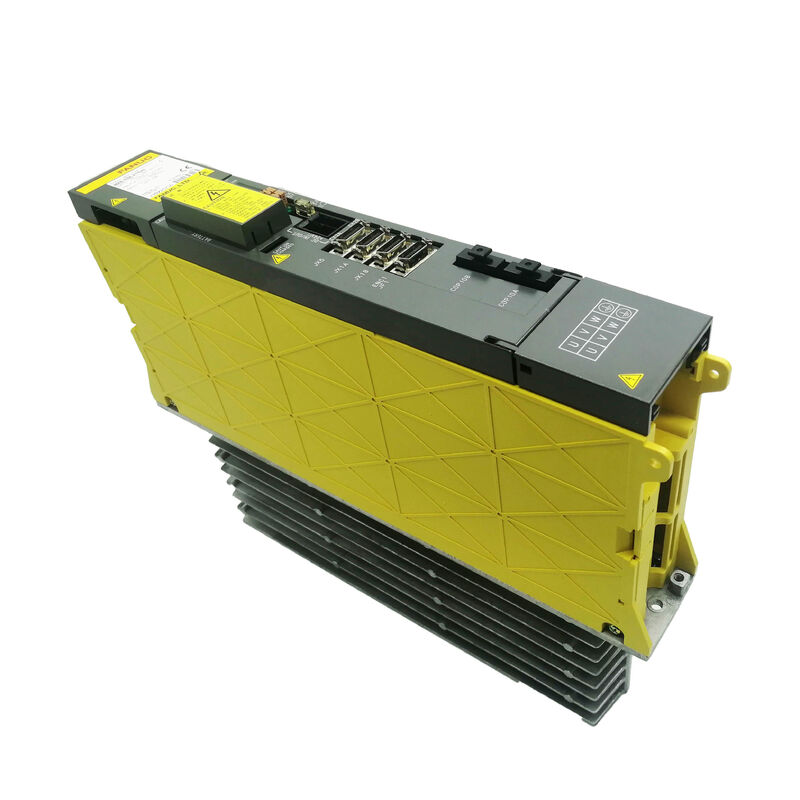

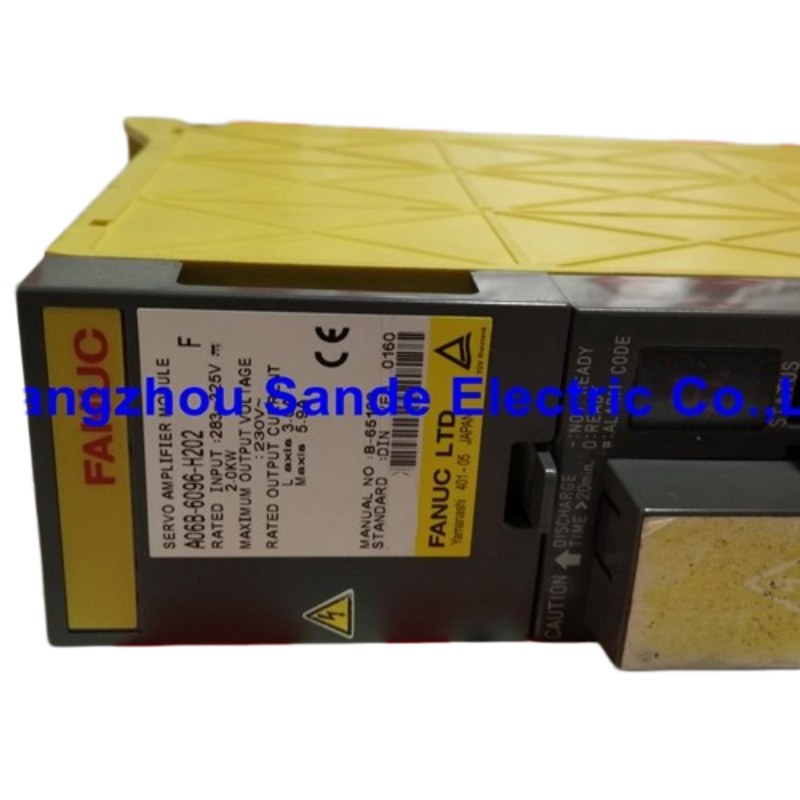

FANUC A06B-6096-H207 AC Servo Amplifier Unit

Ketika Penghitungan Poros Tidak Terbagi Merata ke Tiga

Kebanyakan orang membayangkan mesin CNC dasar sebagai sistem tiga sumbu X, Y, Z. Tapi sebagian besar peralatan yang dikendalikan FANUC yang lebih tua yang berjalan di pabrik hari ini dibangun dengan empat, lima,atau lebih sumbu dikendalikan dari awal: sumbu keempat untuk meja putar, yang kelima untuk kepala miring, sumbu tambahan untuk mengubah alat otomatis, atau spindle sinkronisasi kedua pada pusat putar.kabinet drive tidak berisi satu modul tiga sumbu dan menyebutnya dilakukan itu berisi kombinasi dari jenis modul berukuran dan diatur untuk menutupi jumlah sumbu penuh.

A06B-6096-H207 adalah modul yang tepat mengisi kesenjangan dalam konfigurasi.itu berpasangan dengan modul tiga sumbu seperti H302 untuk membangun lemari untuk mesin dengan empat, lima, atau enam sumbu dikendalikan, atau berdiri sendiri di mesin dua sumbu di mana seluruh kelompok sumbu cocok dengan rapi dalam satu unit dua sumbu.meskipun berasal dari keluarga produk yang sama.

Jika A06B-6096-H207 adalah nomor pada label modul mesin Anda yang rusak atau dalam dokumentasi pemeliharaan Anda,halaman ini membahas situasi sumber khusus Anda.

H207 vs H302 Dua modul dari keluarga yang sama, dua pekerjaan yang berbeda

Baik A06B-6096-H207 dan A06B-6096-H302 milik seri FANUC A06B-6096, yang berarti mereka berbagi generasi yang sama, kompatibilitas pengontrol yang sama,dan arsitektur drive umum yang samaApa yang memisahkan mereka adalah jumlah sumbu yang dikodekan dalam akhiran mereka dan tingkat peringkat saat ini yang mengikuti.

Sebuah mesin dengan empat sumbu dikendalikan dapat menjalankan satu H302 untuk kelompok X/Y/Z utama dan satu H207 untuk sumbu keempat menggunakan kedua modul bersama-sama untuk menutupi seluruh sistem.Dalam konfigurasi itu, dua modul memiliki nomor bagian yang berbeda tetapi beroperasi berdampingan di kabinet yang sama, terhubung ke pengontrol yang sama.tiga sumbu utama terus berjalan (jika H302 sehat), sementara sumbu keempat meninggalkan pola yang merupakan indikator diagnostik yang berguna yang mengarah langsung ke modul H207.

Sebuah mesin dengan hanya dua poros dikendalikan, misalnya, mesin bubut dua poros lurus, atau mesin bor khusus, dapat menggunakan H207 saja, tanpa H302 di kabinet sama sekali.

Dalam kedua kasus penggantian yang benar adalah H207, bukan H302.dan konfigurasi parameter di pengontrol CNC dicocokkan dengan varian modul tertentu di setiap slot.

Memahami Suffix H207

Dalam skema penamaan seri A06B-6096, akhiran setelah H membawa dua informasi:

"2"Angka pertama mengkonfirmasi bahwa ini adalahmodul dua sumbu, mampu menggerakkan dua sumbu servo secara independen dari satu unit fisik dengan bagian daya bersama.

"07"Digit terakhir mengidentifikasi tingkat rating output saat ini untuk varian ini. Ini berbeda dari tingkat "02" di H302, dan mencerminkan seperangkat persyaratan kompatibilitas motor yang berbeda.H207 tingkat saat ini dicocokkan dengan motor tertentu yang terhubung ke dua porosnya; menggunakan H207 di slot yang ditentukan untuk tingkat arus yang berbeda membutuhkan perubahan parameter dan verifikasi kompatibilitas, bukan hanya pertukaran fisik.

Satu masalah konsisten dalam sumber FANUC 6096 seri bagian:URL untuk daftar produk ini berisi "AO6B-6O96-H2O7" dimana angka nol muncul sebagai huruf O karena pengenalan karakter optik dari font label FANUC. Nomor bagian yang sebenarnya selaluA06B-6096-H207dengan semua karakter numerik setelah huruf A. Saat mencari, referensi silang dokumentasi, atau mengkonfirmasi dengan pemasok, perlakukan kedua bentuk string sebagai mewakili unit yang sama.

Spesifikasi

Di mana H207 Digunakan: Melihat Lebih Dekat Konfigurasi Mesin Nyata

Mesin yang secara khusus membutuhkan H207 terbagi menjadi dua kategori besar, dan mengetahui mana yang berlaku untuk situasi Anda membantu menetapkan harapan yang realistis untuk proses pengadaan.

Mesin multi-sumbu dengan konfigurasi modul campuran.Pusat putar empat sumbu dengan X, Z, C (posisi spindle) dan sumbu sub-spindle mungkin menggunakan H302 untuk tiga sumbu utama dan H207 untuk yang keempat.Pusat pemesinan lima sumbu dengan konfigurasi kepala putar / miring kadang-kadang mendistribusikan penugasan sumbu di dua atau tiga modul dari jenis yang berbedaDalam lemari campuran ini, H207 hampir selalu merupakan modul yang menangani sumbu tambahan yang memperpanjang mesin di luar operasi tiga sumbu dasar.Ketika poros ini berhenti bekerja dan poros utama terus normal, H207 adalah fokus langsung.

Mesin dua sumbu mandiri.Pada mesin bubut CNC dua sumbu khusus, mesin penggiling profil, atau unit bor dua sumbu, H207 mungkin satu-satunya amplifier servo di kabinet.setiap alarm servo pada kedua sumbu menunjukkan modul H207 tunggal sebagai tersangka utama (setelah menyingkirkan penyebab motor dan kabel).

Dalam kedua kasus, H207 bukan komponen sekunder atau yang lebih rendah, tetapi adalah drive yang sepenuhnya bergantung pada poros yang terkena,dan kegagalannya menghentikan sumbu itu sama sepenuhnya seperti kegagalan modul tiga sumbu menghentikan mesin tiga sumbu.

Faktor Usia: Apa yang Dapat Diharapkan dari Komponen Seri 6096 Saat Ini

Seri A06B-6096 diproduksi untuk melayani keluarga pengontrol FANUC yang aktif digunakan selama 1980-an dan 1990-an.Mesin yang dibangun di sekitar perangkat keras ini sekarang telah digunakan selama 25 sampai 40 tahun. yang masih beroperasi saat ini mewakili kategori khusus: peralatan yang baik secara mekanis, dirawat dengan baik,sering di fasilitas di mana biaya modal penggantian tidak dibenarkan oleh produktivitas terus mesin.

Komponen-komponen mesin-mesin ini - penggerak, catu daya, servo motor - telah beroperasi dalam kondisi tersebut selama beberapa dekade.Beberapa dalam kondisi yang sangat baik karena mesin berjalan siklus kerja moderat di lingkungan yang terkendaliYang lain menunjukkan akumulasi keausan: elektrolitik yang telah melayang dari spesifikasi, IGBT dengan efisiensi switching yang berkurang,konektor yang telah bersepeda melalui ratusan ekspansi termal dan kontraksi. A tested refurbished unit from a decommissioned machine of similar vintage may actually offer better remaining service life than a unit that has been operating continuously at the edge of its thermal limits for twenty years.

Realitas generasi ini juga membentuk pasar sekunder. unit A06B-6096-H207 menjadi tersedia terutama ketika peralatan dimatikan, ditingkatkan dengan pengontrol yang lebih baru,atau dipisahkan setelah kegagalan mesin totalPersediaan tidak konstan atau dapat diprediksi, ketersediaan tergantung pada apa yang baru-baru ini memasuki pasar sekunder, dan varian tertentu dapat melimpah satu bulan dan langka berikutnya.Untuk fasilitas yang tahu bahwa mereka menjalankan mesin yang dilengkapi dengan H207, memeriksa persediaan saat ini dan mengamankan cadangan yang dikonfirmasi adalah strategi yang lebih dapat diandalkan daripada mengasumsikan bagian akan tersedia ketika dibutuhkan dengan mendesak.

Kondisi dan Jaminan

Unit baru / asli¢ Barang-barang pabrik yang tidak dipasang dalam kemasan yang sesuai.Jaminan 12 bulanIni mewakili dasar keandalan tertinggi dan merupakan pilihan yang tepat untuk mesin di lingkungan produksi yang menuntut.

Unit yang direnovasi yang diuji¢ Dipulihkan dari mesin yang tidak digunakan atau diperlengkapi ulang, dibersihkan, dan diuji secara fungsional di bawah beban sebelum didaftarkan.Jaminan 3 bulanUntuk program stok cadangan yang direncanakan, mesin dengan pemanfaatan yang lebih rendah, atau situasi di mana anggaran untuk unit baru tidak tersedia,Unit yang direnovasi yang diuji memberikan komponen kerja yang diverifikasi dengan biaya yang lebih rendah.

Semua pengembalian garansi harus menyertakan label asli yang utuh. Laporkan kerusakan, pengiriman yang tidak lengkap, atau ketidakcocokan deskripsi pada hari kedatangan atau hari kerja berikutnya.Unit yang ditemukan tidak berfungsi dalam waktu 4 hari setelah penerimaan memenuhi syarat untuk dikembalikanGaransi tidak mencakup kerusakan yang disebabkan oleh pemasangan yang salah, kesalahan sisi motor, atau kesalahan parameter yang diterapkan setelah pengiriman.Pengembalian barang tidak diterima untuk pembelian barang yang salah atau perubahan pikiran selalu periksa nomor bagian terhadap label fisik mesin Anda sebelum memesan.

Pemesanan dan Pengiriman

Dispatch:2 sampai 4 hari kerja dari konfirmasi pembayaran, gudang Guangzhou.

Pembawa:DHL dan FedEx untuk pengiriman internasional. pengiriman gudang lokal tersedia di Guangzhou dengan pengaturan sebelumnya.

Pengiriman gabungan:Tersedia saat memesan beberapa komponen bersama-sama. Berguna saat mendapatkan H207 dan komponen drive atau controller lainnya untuk membangun kembali mesin yang sama.

Pembayaran:Transfer bank T/T (semua nilai). PayPal dan Western Union diterima untuk pesanan hingga USD $500.

Bea Cukai:Semua bea impor negara tujuan, pajak, dan biaya perantara bea cukai adalah tanggung jawab pembeli.Pembeli di wilayah dengan keterbatasan layanan DHL/FedEx harus menghubungi tim penjualan sebelum melakukan pesanan untuk mendiskusikan alternatif logistik yang tersedia.

Pertanyaan yang Sering Diajukan

Q1: Mesin saya memiliki A06B-6096-H302 dan A06B-6096-H207 di kabinet drive yang sama. sumbu keempat telah berhenti bekerja tetapi tiga sumbu lainnya baik-baik saja.?

Pola gejala yang Anda jelaskan hilangnya satu kelompok sumbu sementara yang lain tetap beroperasi konsisten dengan kesalahan modul H207,dan itu adalah salah satu indikator diagnostik yang lebih bersih Anda akan menemukan dengan jenis konfigurasi kabinetNamun, sebelum menyimpulkan modul telah gagal, itu layak memeriksa dua hal: pertama, apakah kode alarm ditampilkan pada pengontrol CNC adalah servo drive kesalahan atau encoder / umpan balik kesalahan,karena yang terakhir dapat berasal dari kabel atau motor daripada drive; dan kedua, apakah pembacaan tegangan bus DC pada H207 berada dalam kisaran normal (tampilan status servo pengontrol sering menunjukkan hal ini).Jika kode alarm adalah kesalahan internal drive atau H207 tidak memulai pada power-upJika itu adalah kesalahan umpan balik encoder, periksa kabel encoder pada sumbu yang terkena sebelum memesan modul pengganti.

T2: Dapatkah A06B-6096-H207 digunakan sebagai pengganti A06B-6096-H302 jika H302 tidak tersedia?

H302 mengontrol tiga sumbu dan H207 mengontrol dua, sehingga menggunakan H207 dalam slot tiga sumbu akan meninggalkan satu sumbu tanpa koneksi drive sepenuhnya.Di luar sumbu jumlah ketidakcocokan, tingkat saat ini berbeda (02 vs 07), yang berarti data parameter untuk setiap slot dikonfigurasi ke modul spesifiknya. Bahkan dalam skenario di mana hanya dua dari tiga sumbu H302 yang digunakan secara aktif,mengganti H207 akan membutuhkan penentuan kembali sumbu, konfigurasi ulang parameter, dan kemungkinan perubahan kabel ¢ menjadi proyek modifikasi daripada penggantian perawatan.Pendekatan yang benar ketika H302 tidak tersedia adalah untuk mendapatkan H302 dari saluran alternatif, bukan untuk menggantikan H207.

P3: Bagaimana tingkat "07" saat ini di H207 dibandingkan dengan tingkat "02" di H302?

Dalam seri A06B-6096, bagian numerik dari akhiran setelah digit hitungan sumbu memang mencerminkan tingkat rating arus yang berbeda,tetapi hubungan antara nomor tingkat dan output arus aktual bukanlah skala linier sederhana Yang penting untuk sumber adalah bahwa tingkat "07" dari H207 dan tingkat "02" dari H302 adalah spesifikasi yang berbeda,dan masing-masing disesuaikan dengan kombinasi motor tertentu di mesin di mana mereka dipasang. Satu-satunya cara yang dapat diandalkan untuk mengkonfirmasi tingkat yang dibutuhkan mesin Anda untuk slot tertentu adalah dengan merujuk pada dokumentasi mesin asli, nameplate pada modul yang gagal,atau data parameter servo di pengontrol CNCMenggunakan tingkat yang berbeda tanpa memverifikasi kompatibilitas motor dan memperbarui parameter servo yang relevan menciptakan risiko regulasi arus yang salah,yang dapat muncul sebagai kesalahan posisi sumbu, osilasi, atau alarm termal.

Q4: Kami mencari suku cadang untuk mesin yang telah tidak aktif selama beberapa tahun setelah tim pemeliharaan sebelumnya pergi. Kami menemukan apa yang tampaknya menjadi H207 di kotak penyimpanan tanpa label.Apakah ada cara untuk mengidentifikasi dengan yakin sebelum menginstalnya?

Modul yang tidak diberi label dalam penyimpanan menciptakan tantangan identifikasi yang nyata, tetapi ada pendekatan yang dapat membantu mempersempitnya.Jika Anda memiliki akses ke kabinet drive asli mesin dan H207 atau H302 yang bekerja masih dipasang di dalamnya, perbandingan fisik berdampingan dimensi modul, posisi konektor, tata letak papan,dan setiap tanda komponen yang terlihat pada PCB dapat membantu menentukan apakah modul misteri berasal dari seri yang sama dan varian sumbu-jumlah yang samaModul dua sumbu dan tiga sumbu seri 6096 FANUC memiliki konfigurasi konektor yang sangat berbeda yang mencerminkan jumlah sumbu yang berbeda,sehingga faktor bentuk fisik harus mengkonfirmasi atau mengesampingkan identifikasi H207Selain itu, jika papan sirkuit di dalam modul membawa nomor bagian yang terlihat di permukaannya – papan servo FANUC sering melakukannya – ini dapat direferensikan untuk mengkonfirmasi jenis modul.Jika tidak ada metode ini menghasilkan identifikasi yang pasti, menggunakan modul misteri dalam produksi tidak disarankan terlepas dari kondisi yang jelas.

T5: Apa penyebab utama kegagalan yang paling umum pada seri drive A06B-6096 pada tahap kehidupan layanan mereka, dan apakah itu mempengaruhi bagaimana kita harus mengevaluasi unit yang direnovasi?

Pada usia yang telah dicapai drive ini, mode kegagalan yang paling umum terbagi menjadi dua kategori.Yang pertama adalah degradasi kondensator elektrolitik di bus DC dan bagian pasokan listrik kondensator memiliki umur operasi terbatas, dan unit yang telah dalam layanan terus menerus sejak 1990-an mungkin memiliki kapasitor yang kapasitansi telah melayang jauh di bawah spesifikasi bahkan jika drive tidak menghasilkan kesalahan keras.Hal ini dapat menyebabkan perilaku intermiten, mengurangi kinerja regeneratif pengereman, dan akhirnya kegagalan bencana. mode kegagalan umum kedua adalah kerusakan IGBT gerbang driver sirkuit,yang dapat menyebabkan satu sumbu menghasilkan output torsi yang tidak teratur atau alarm overcurrent yang mengganggu sebelum kegagalan lengkap terjadiKetika mengevaluasi unit yang direnovasi, ask whether the testing process included load-cycle testing under current rather than just a power-up check — a drive can power up and initialize correctly while still having marginal capacitor or IGBT performance that only becomes apparent under actual axis loadingProses renovasi yang memiliki reputasi baik mencakup pengujian fungsional pada kondisi operasi yang representatif, bukan hanya pemeriksaan visual dan konfirmasi power-on.Unit yang telah diuji dengan cara ini memberikan kepercayaan yang jauh lebih baik daripada yang telah hanya diperiksa untuk kondisi kosmetik dan inisialisasi dasar.

Modul kanan, sumbu kanan, generasi kanan.
