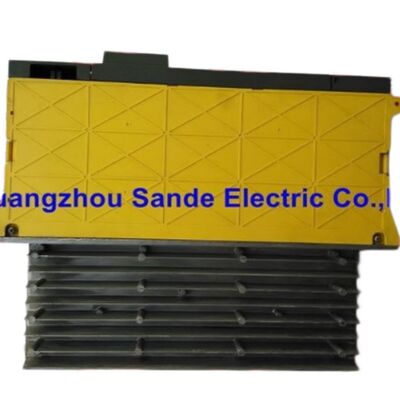

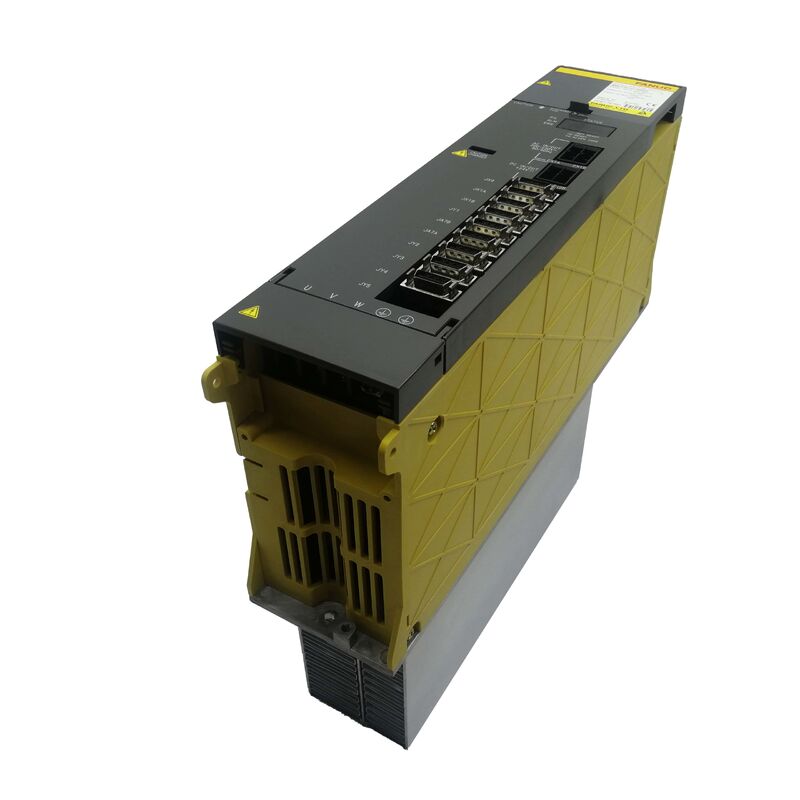

FANUC A06B-6102-H211 Unit Penguat Servo AC — Deskripsi Produk

Sumbu yang Tidak Membutuhkan Kekuatan Kasar Tetap Membutuhkan Penggerak yang Tepat

Dalam desain mesin perkakas CNC, tidak semua sumbu diciptakan sama. Sumbu yang menggerakkan benda kerja atau membawa kepala spindel di bawah beban pemotongan berat memberikan tuntutan yang sangat berbeda pada penggeraknya dibandingkan dengan sumbu yang bertanggung jawab untuk pemosisian yang presisi dan beban ringan — meja putar yang mengindeks dalam kenaikan kecil, sumbu bantu yang mengontrol lengan pengubah alat, atau sumbu umpan halus pada mesin gerinda di mana gerakan kecepatan rendah yang mulus lebih penting daripada kapasitas arus puncak.

FANUC A06B-6102-H211 dibuat khusus untuk ujung spektrum ini. Unit ini berada di tingkat peringkat arus yang lebih rendah dalam keluarga penguat sumbu ganda Seri α — H211 — dipasangkan dengan motor servo yang menggerakkan sumbu yang lebih ringan di mana penarikan arus tetap dalam batas sedang selama operasi normal. Memasang penguat yang terlalu besar pada sumbu-sumbu ini tidak meningkatkan kinerja; bahkan dapat mengkompromikan stabilitas pemosisian halus dengan memperkenalkan ketidaksesuaian resolusi dalam loop umpan balik arus. Varian yang tepat untuk sumbu yang tepat adalah yang memungkinkan seluruh mesin berjalan seperti yang dirancang oleh perancangnya.

Unit ini diproduksi di Jepang, bersertifikat CE, dan tersedia dalam kondisi baru dan rekondisi yang telah diuji. Jika A06B-6102-H211 adalah nomor yang didokumentasikan untuk slot penggerak Anda yang rusak, halaman ini mencakup semua yang Anda butuhkan untuk membuat keputusan pengadaan yang percaya diri.

Membaca Kabinet Penggerak: H211, H215, dan H230 Berdampingan

Mesin yang menjalankan penggerak FANUC Seri α sering kali memiliki lebih dari satu modul A06B-6102 di kabinet, dan sering kali merupakan varian yang berbeda — karena kelompok sumbu yang berbeda membawa profil beban yang berbeda. Memahami bagaimana ketiga varian umum ini berhubungan satu sama lain membantu mengklarifikasi mengapa nomor suku cadang harus dicocokkan dengan tepat dengan slotnya, bukan diganti secara bebas.

Ketiganya berbagi faktor bentuk fisik yang sama, antarmuka servo analog yang sama ke pengontrol FANUC, dan tata letak konektor bus penggerak yang sama. Itulah tepatnya yang membuat substitusi yang tidak disengaja berisiko — mereka terlihat dapat dipertukarkan di rak atau dalam daftar, tetapi data parameter servo CNC dikonfigurasi ke tingkat arus spesifik dari setiap slot. Menjatuhkan H230 ke dalam slot H211 tanpa memperbarui parameter penguat, dan loop regulasi arus akan berperilaku tidak benar, berpotensi menyebabkan osilasi sumbu atau ketidakstabilan pada kecepatan rendah — rentang operasi yang tepat di mana sumbu yang lebih ringan ini menghabiskan sebagian besar waktu kerja mereka.

Apa yang Diberitahukan H211 Tentang Unit Ini

Dalam konvensi nomor suku cadang FANUC Seri α, sufiks setelah H mengkodekan konfigurasi sumbu penggerak dan tingkat keluaran arus dalam pola yang konsisten. Untuk A06B-6102-H211:

Angka "2" di depan mengonfirmasi bahwa ini adalah modul sumbu ganda — satu unit fisik menggerakkan dua sumbu servo secara bersamaan. Ini adalah standar untuk keluarga A06B-6102: bagian daya bersama dengan regulasi arus independen per sumbu, memungkinkan dua sumbu dikontrol dari satu slot penggerak di kabinet.

Angka "11" di belakang menempatkan varian ini di ujung bawah skala peringkat arus dalam jajaran sumbu ganda Seri α. Ini adalah tingkat yang cocok dengan motor servo dengan persyaratan arus kontinu yang lebih rendah — motor yang umum digunakan pada sumbu yang lebih ringan dan lebih berorientasi presisi dalam sistem CNC.

Satu catatan praktis untuk pembeli: URL di halaman ini berisi string "AO6B-6IO2-H2II" — ini adalah artefak umum OCR dan rendering font di mana angka nol (0) salah dibaca sebagai huruf O, dan angka satu (1) salah dibaca sebagai huruf I. Nomor suku cadang sebenarnya tidak ambigu A06B-6102-H211 dengan semua karakter numerik. Saat merujuk silang dokumentasi mesin, selalu verifikasi terhadap label pelat nama fisik dan perlakukan kebingungan karakter optik dalam daftar digital sebagai bahaya yang diketahui dengan nomor suku cadang FANUC.

Spesifikasi

Di Mana H211 Cocok dalam Konfigurasi Mesin Nyata

Tingkat arus yang lebih rendah dari H211 membuatnya sangat cocok untuk skenario berikut, yang semuanya umum di lapangan:

Mesin bubut dan pusat putar CNC format kecil dengan motor servo ringkas pada sumbu silang dan carriage. Mesin-mesin ini tidak memerlukan ruang kepala arus dari pusat permesinan besar, dan motor servo mereka disesuaikan. Kabinet penggerak dalam konfigurasi ini dapat menggunakan modul H211 di seluruhnya, daripada susunan H211/H230 campuran yang terlihat pada mesin tiga sumbu yang lebih berat.

Mesin Wire EDM, di mana gerakan sumbu lambat, sangat presisi, dan melibatkan beban mekanis minimal terhadap benda kerja. Tuntutan arus pada sumbu servo dalam jenis mesin ini secara konsisten rendah, dan penguat tingkat yang lebih rendah adalah spesifikasi yang tepat untuk lingkungan operasi tersebut.

Sumbu putar dan indeks pada pusat permesinan di mana sumbu kerja utama (X, Y, Z) dapat menggunakan modul arus yang lebih tinggi, tetapi sumbu keempat atau kelima bantu yang mengontrol meja putar atau kepala indeks beroperasi di bawah beban yang jauh lebih ringan. Dalam konfigurasi campuran ini, modul H211 untuk sumbu yang lebih ringan dan H215 atau H230 untuk sumbu utama di kabinet yang sama adalah pengaturan yang umum.

Mesin frais lama dengan motor servo ringkas, di mana pembangun mesin asli memilih motor yang lebih kecil yang secara khusus disesuaikan dengan amplop pemotongan dan perjalanan sumbu desain. Mesin-mesin ini sering kali memiliki kabinet penuh modul penggerak arus rendah.

Kondisi dan Garansi

Unit baru / asli adalah stok pabrik yang belum terpasang dalam kemasan yang sesuai, dilindungi oleh garansi 12 bulan. Ini adalah pilihan yang tepat ketika mesin dalam produksi berkelanjutan dan ekspektasi keandalan tertinggi.

Unit rekondisi teruji berasal dari mesin yang dinonaktifkan atau ditingkatkan, telah diverifikasi secara fungsional dalam kondisi operasi, dan dilindungi oleh garansi 3 bulan. Ini adalah pilihan praktis untuk stok cadangan yang direncanakan, mesin dengan utilisasi rendah, atau perbaikan yang sensitif terhadap anggaran di mana unit yang berfungsi terkonfirmasi adalah tujuannya.

Semua klaim garansi memerlukan label asli tetap utuh. Unit yang tiba rusak, tidak lengkap, atau tidak sesuai dengan deskripsi harus dilaporkan pada hari kedatangan atau hari kerja berikutnya, dengan foto jika memungkinkan. Unit yang tidak berfungsi dalam waktu 4 hari setelah penerimaan dalam kondisi operasi normal memenuhi syarat untuk pengembalian atau penggantian. Garansi tidak mencakup kerusakan akibat pemasangan yang salah, propagasi kesalahan sisi motor, atau kesalahan konfigurasi parameter yang diterapkan setelah pengiriman.

Pemesanan dan Logistik

Pengiriman: 2 hingga 4 hari kerja setelah konfirmasi pembayaran, dari gudang Guangzhou kami.

Pengiriman: DHL dan FedEx untuk pengiriman internasional. Pengambilan di gudang Guangzhou lokal tersedia dan dapat diatur secara langsung. Pengiriman gabungan berlaku ketika beberapa suku cadang dipesan bersama — opsi yang berguna saat mencari beberapa komponen penggerak untuk perbaikan mesin tunggal atau program suku cadang cadangan yang mencakup beberapa mesin.

Pembayaran: Transfer bank T/T untuk semua nilai pesanan. PayPal dan Western Union untuk pesanan hingga USD $500.

Bea Cukai: Semua bea masuk, pajak, dan biaya negara tujuan adalah tanggung jawab pembeli. Pembeli di wilayah di mana layanan DHL/FedEx standar dibatasi atau tidak tersedia harus menghubungi tim penjualan sebelum melakukan pemesanan sehingga pengaturan logistik alternatif dapat didiskusikan. Jangan berasumsi ketersediaan layanan untuk semua tujuan tanpa memeriksa terlebih dahulu.

Pertanyaan yang Sering Diajukan

Q1: Saya tidak dapat memperoleh H211 dengan cepat dan mesin mati. Bisakah saya mengganti sementara dengan H215 untuk menjaga produksi tetap berjalan sementara saya menunggu suku cadang yang tepat?

Secara fisik, H215 akan pas di slot yang sama dengan H211 — faktor bentuknya identik. Namun, membuatnya berfungsi dengan benar memerlukan pembaruan parameter penguat servo di CNC agar sesuai dengan karakteristik peringkat arus H215. Tanpa perubahan parameter tersebut, loop regulasi arus untuk kedua sumbu pada modul tersebut akan beroperasi terhadap data referensi yang salah, yang dapat menyebabkan kesalahan pemosisian halus, ketidakstabilan kecepatan rendah, atau status alarm yang tidak terduga. Pembaruan parameter itu sendiri tidak sulit secara teknis bagi seseorang yang akrab dengan konfigurasi parameter servo FANUC, tetapi harus dilakukan dan kemudian diverifikasi dengan gerakan uji sumbu sebelum mempercayai mesin untuk produksi. Risiko utamanya adalah perbaikan sementara dapat mengubah penyetelan servo mesin dengan cara yang memengaruhi kualitas suku cadang secara halus — selalu kembali ke varian H211 yang benar dan pulihkan parameter asli segera setelah suku cadang yang benar tersedia.

Q2: Mengapa daftar produk menampilkan "AO6B-6IO2-H2II" — apakah ini nomor suku cadang yang berbeda?

Tidak, ini nomor suku cadang yang sama yang dirender melalui pengenalan karakter optik (OCR). FANUC menggunakan font di beberapa label mereka di mana angka "0" (nol) dan huruf "O" secara visual serupa, begitu pula angka "1" (satu) dan huruf "I". Ketika label nomor suku cadang dipindai atau diketik dari foto, karakter-karakter ini sering kali tertukar dalam catatan digital. Nomor suku cadang yang benar selalu A06B-6102-H211 — semua numerik setelah huruf A awal. Saat mencari suku cadang ini atau merujuk silang dokumentasi mesin, perlakukan "AO6B-6IO2-H2II" dan "A06B6102H211" sebagai unit yang sama. Pelat nama fisik pada peralatan FANUC adalah referensi yang berwenang; transkripsi digital harus diverifikasi terhadap label perangkat keras yang sebenarnya.

Q3: Mesin kami telah disimpan selama kurang lebih dua tahun sebelum dioperasikan kembali. Penggerak tidak rusak — hanya disimpan bersama mesin. Apakah kami perlu melakukan sesuatu sebelum menyalakan penggerak?

Penyimpanan yang lama menimbulkan dua potensi kekhawatiran untuk penguat servo generasi ini. Pertama, kapasitor elektrolitik di bagian bus DC secara bertahap kehilangan kapasitas pengisiannya ketika tidak diberi daya dalam waktu lama — proses yang disebut degradasi kapasitor. Untuk periode penyimpanan dua tahun atau lebih, urutan pengaktifan yang terkontrol disarankan: hidupkan penggerak secara bertahap menggunakan transformator variabel (variac) pada tegangan yang dikurangi selama periode tiga puluh hingga enam puluh menit, memungkinkan kapasitor untuk membentuk kembali dalam kondisi yang lembut sebelum menerapkan tegangan penuh. Kedua, konektor atau permukaan kontak apa pun yang terpapar kelembaban selama penyimpanan harus diperiksa dari oksidasi sebelum disambungkan. Secara internal, penggerak itu sendiri harus diperiksa dari bukti kerusakan kondensasi. Jika lingkungan penyimpanan dikontrol iklimnya dan unit disimpan dalam kemasan asli, risikonya lebih rendah — tetapi langkah pengkondisian kapasitor adalah tindakan pencegahan yang masuk akal terlepas dari kondisi penyimpanan.

Q4: Kami mengelola pemeliharaan untuk beberapa mesin CNC kecil dan beberapa telah ditandai untuk potensi masalah penggerak. Adakah cara untuk menguji kesehatan penggerak tanpa melepas dan mengirim modul?

Penilaian di tempat untuk kesehatan penguat servo Seri α memiliki beberapa batasan praktis, tetapi ada pendekatan diagnostik yang berguna yang tidak memerlukan pelepasan modul. Layar diagnostik servo pengontrol CNC dapat menampilkan data umpan balik arus, kesalahan kecepatan, dan kesalahan posisi secara real-time — pola yang tidak biasa dalam nilai-nilai ini selama gerakan sumbu normal dapat menunjukkan degradasi terkait penggerak sebelum terjadi kesalahan penuh. LED status penguat juga memberikan informasi riwayat kesalahan pada banyak modul Seri α: pola alarm transien yang berulang yang hilang saat siklus daya, atau alarm yang berkorelasi dengan kondisi beban tertentu, sering kali menunjukkan penggerak dengan kinerja termal marjinal atau switching IGBT yang melemah. Inspeksi fisik kipas pendingin penggerak bermanfaat — kipas yang rusak atau lamban adalah penyebab utama percepatan penurunan penggerak. Jika sumbu tertentu telah menghasilkan alarm servo intermiten selama beberapa bulan tanpa penyebab motor atau kabel yang jelas, modul penggerak untuk sumbu tersebut adalah fokus investigasi berikutnya yang masuk akal.

Q5: Kami akan membeli beberapa suku cadang dari berbagai pesanan selama beberapa bulan ke depan sebagai program pemeliharaan yang direncanakan. Adakah cara yang disukai untuk menyusun pembelian ini untuk mendapatkan hasil terbaik dalam hal harga dan pengiriman?

Untuk program pemeliharaan terstruktur yang mencakup beberapa mesin dalam jangka waktu yang lama, pendekatan yang paling efektif adalah mengajukan daftar persyaratan yang terkonsolidasi di muka — semua nomor suku cadang yang diantisipasi, perkiraan kuantitas, dan perkiraan waktu — bahkan jika pesanan individu akan ditempatkan secara bertahap. Ini memungkinkan tim penjualan untuk memeriksa ketersediaan global di semua varian yang dibutuhkan sekaligus, menandai item yang stoknya terbatas atau waktu tunggu pengadaan lebih lama, dan menetapkan ekspektasi tentang item mana yang perlu diprioritaskan dalam pesanan sebelumnya. Ini juga menciptakan dasar untuk mendiskusikan pengaturan pengiriman gabungan pada sejumlah suku cadang, yang mengurangi biaya pengiriman per unit dibandingkan dengan pengiriman individual. Manajer pemeliharaan yang merencanakan pengadaan suku cadang cadangan Seri α mereka setiap kuartal daripada reaktif biasanya menghadapi lebih sedikit situasi penghentian produksi darurat dan biaya suku cadang total yang lebih rendah — pasar sekunder untuk penggerak ini memberi penghargaan kepada pembeli yang tidak beroperasi di bawah tekanan penghentian produksi.

Tingkat yang benar. Sumbu yang benar. Stok asal Jepang yang terkonfirmasi.
