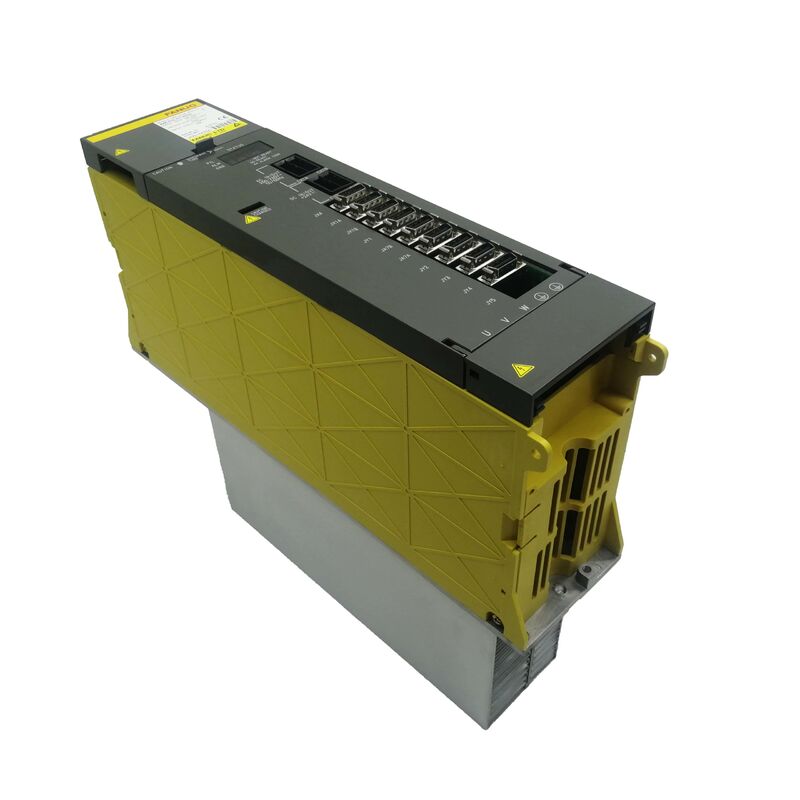

FANUC A06B-6102-H215 AC Servo Amplifier Unit

Ketika Mesin Tua Tapi Jalur Produksi Masih Membutuhkannya

Tidak semua alat mesin CNC di lantai pabrik adalah baru.mesin yang melakukan pekerjaan sehari-hari yang paling dapat diandalkan adalah yang telah berjalan selama lima belas atau dua puluh tahun, sepenuhnya dipahami oleh tim pemeliharaan, dan masih mampu memproduksi bagian untuk toleransi.Pertanyaannya tidak selalu "haruskah kita menggantinya?" Seringkali "secepat apa kita bisa mendapatkan drive kembali online?"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000s. Ini diproduksi di Jepang, bersertifikat CE, dan tersedia dalam kondisi baru dan direnovasi. Jika ini nomor bagian dalam dokumentasi mesin Anda atau pada label modul yang gagal,halaman ini untuk Anda.

α Series vs αi Series Perbedaan ini lebih penting daripada yang Anda pikirkan

Salah satu kesalahan sumber yang paling umum dalam pengadaan servo drive FANUC terjadi di sini: pembeli mencari varian A06B-6102 secara tidak sengaja menerima, atau hampir pesanan,unit A06B-6114 atau A06B-6134 dari seri αi sebagai gantinya. Angka-angka yang dekat. modul dapat terlihat mirip secara visual dalam daftar online. Tapi mereka tidak dapat ditukarkan, dan perbedaan jauh melampaui satu digit dalam nomor bagian.

A06B-6102 milik FANUCα Seri keluarga drive generasi sebelumnya yang menggunakan antarmuka servo analog untuk berkomunikasi dengan pengontrol CNC.dan varian terkait) menggunakan bus serial serat optik FSSB digital FANUC untuk komunikasi drive-to-controllerKedua jenis antarmuka ini tidak kompatibel secara arsitektur .

Seri α dirancang untuk bekerja dengan pengontrol FANUC dari seri 0, seri 16, seri 18, dan seri 21 keluarga, antara lain.A06B-6102 adalah seri drive yang benarJika mesin Anda menjalankan 0i, 30i, atau 31i controller, Anda melihat keluarga produk yang salah sama sekali.

Memeriksa model pengontrol sebelum memesan membutuhkan waktu dua menit dan mencegah kesalahan pengiriman yang mahal.

Apa yang H215 Beritahu Anda Tentang Unit Ini

Konvensi akhiran nomor bagian FANUC dalam Seri α mengemas informasi teknis yang berarti ke dalam string alfanumerik setelah H. Dalam sebutan H215:

Peraturan"2"posisi menunjukkan ini adalahmodul dua sumbu- satu unit fisik tunggal yang menggerakkan dua sumbu servo secara bersamaan, berbagi bagian daya bersama sambil menyediakan pengaturan arus independen untuk setiap sumbu.Ini adalah arsitektur standar untuk α Series modul multi-sumbu, dimana satu posisi rak drive menangani dua sumbu gerak.

Peraturan"15"komponen mengidentifikasi tingkat output arus khusus untuk varian ini dalam konfigurasi dua sumbu.arus output nominal harus dicocokkan dengan servo motor pada setiap sumbuMengoperasikan motor yang kebutuhannya melebihi output nominal amplifier akan menyebabkan alarm overload termal berulang;memasang amplifier yang terlalu besar untuk motor arus yang sangat rendah menciptakan ketidakstabilan posisi halus karena ketidakcocokan resolusi dalam loop umpan balik arus.

Jika lembar parameter mesin Anda atau pelat nama pada unit yang gagal asli menunjukkan H215, itu adalah varian spesifik untuk sumber.

Spesifikasi

Realitas Sumber untuk Bagian Seri α

Berikut adalah sesuatu yang perlu dipahami tentang pasar sekunder untuk drive FANUC seri α: ketersediaan semakin ketat dari waktu ke waktu, bukan karena permintaan hilang,tapi karena kolam renang unit yang dapat dipulihkan menyusut sebagai mesin yang dibuang, dibangun kembali dengan pengontrol yang lebih baru, atau hanya hilang dalam waktu tanpa komponen mereka dikatalog dan disimpan.

Sebuah mesin yang dipasang pada tahun 1998 dan telah berjalan dapat diandalkan tidak pada jadwal penggantian siapapun sampai drive gagal.tim pemeliharaan menemukan bahwa seri α drive yang menggerakkan mesin itu tidak lagi dalam produksi aktif, dan bahwa persediaan global terdiri dari apa yang diproduksi tahun lalu, didistribusikan ke berbagai reseller dan distributor suku cadang.Beberapa varian tetap benar-benar tersedia sebagai baru dalam kotak dari rantai pasokan layanan FANUC; yang lain terutama tersedia sebagai unit yang direnovasi yang diambil dari peralatan yang tidak digunakan lagi.

Ketersediaan varian H215 saat ini harus dikonfirmasi langsung sebelum menyelesaikan rencana pengadaan.Hubungi tim penjualan untuk pemeriksaan stok langsung terutama jika Anda merencanakan proyek perbaikan dengan tenggat waktu kembali ke produksi.

Pilihan Kondisi dan Penutup Garansi

Kondisi baru / asliunit tidak dipasang, dalam kemasan pelindung asli atau yang sesuai dan membawaJaminan 12 bulanIni cocok untuk mesin dalam produksi berkelanjutan di mana harapan keandalan tertinggi.

Unit yang direnovasi yang diujidigunakan kembali dari mesin yang tidak lagi digunakan atau yang telah diperbarui, dibersihkan, diuji secara fungsional di bawah beban, dan diverifikasi sebelum dimasukkan ke dalam daftar.Jaminan 3 bulandan merupakan pilihan praktis untuk mesin dengan pemanfaatan rendah, cadangan cadangan, atau skenario perbaikan yang sensitif terhadap anggaran di mana unit kerja yang diverifikasi adalah prioritas.

Dalam kedua kasus, label asli modul harus tetap utuh dan unit harus dikembalikan dalam kondisi yang sama seperti yang dikirim jika klaim garansi dibuat.Jaminan tidak mencakup kerusakan fisik yang terjadi selama pemasangan, kerusakan akibat kesalahan sisi motor, atau masalah yang disebabkan oleh pengaturan parameter yang salah setelah pemasangan.

Pemesanan dan Pengiriman

Barang dikirim dalam2 sampai 4 hari kerjaPengiriman internasional ditangani melaluiDHL dan FedEx; Pengambilan gudang Guangzhou lokal dapat diatur.Pengiriman gabungan tersedia untuk pesanan yang mencakup beberapa nomor bagian berguna ketika mendapatkan beberapa komponen untuk membangun kembali mesin tunggal atau pemutakhiran persediaan suku cadang yang direncanakan.

Pilihan pembayaran:Transfer bank T/T (semua nilai) PayPal dan Western Union (pesanan hingga USD $500).

Pembeli lintas batas bertanggung jawab atas bea impor, pajak, dan biaya negara tujuan. Silakan perhitungkan ini dalam total biaya pengiriman Anda saat mengevaluasi pilihan sumber.

Jika barang belum tiba dalam waktu 10 hari sejak pengiriman, beri tahu kami segera.Jika barang tiba rusak, tidak lengkap, atau tidak seperti yang dijelaskan, laporkan pada hari yang sama atau hari kerja berikutnya dengan foto jika memungkinkan.Unit yang terbukti tidak berfungsi dalam waktu 4 hari setelah penerimaan dalam kondisi operasi normal memenuhi syarat untuk dikembalikan atau diganti.

Pertanyaan yang Sering Diajukan

P1: Mesin saya menggunakan pengontrol FANUC Seri 18. Apakah A06B-6102-H215 seri drive yang benar untuk itu?

A06B-6102 α Series drive dirancang untuk antarmuka dengan FANUC analog-servo-kompatibel pengontrol, yang termasuk Seri 16, 18,dan 21 keluarga serta konfigurasi tertentu dari Seri 0 yang lebih tua. Jika antarmuka servo mesin Anda adalah analog daripada digital fiber-optic (FSSB), maka ya seri A06B-6102 adalah keluarga drive yang tepat.periksa lembar data parameter untuk mesin Anda atau nama nama pada unit yang gagal itu sendiri. Keluarga pengontrol saja tidak mengkonfirmasi varian akhiran H; yang ditentukan oleh spesifikasi motor pada setiap sumbu.

T2: Dapatkah drive seri αi (seperti A06B-6114) digunakan sebagai pengganti A06B-6102-H215 di mesin yang lebih tua?

Tidak, tidak sebagai pengganti langsung tanpa pekerjaan tambahan yang signifikan. α Series dan αi Series menggunakan antarmuka komunikasi yang berbeda secara fundamental analog versus FSSB digital fiber-optic.Sebuah drive αi yang dipasang di mesin α Series tidak akan dikenali oleh controller selama initialization.Membuat fungsi swap seperti itu akan membutuhkan perubahan perangkat keras pengontrol, kabel baru, verifikasi kompatibilitas motor encoder dan konfigurasi parameter penuh.Untuk mesin yang hanya membutuhkan drive yang gagal diganti dan kembali ke spesifikasi aslinya, sumber varian A06B-6102 yang benar adalah jalan praktis.

T3: H215 akhiran pada unit gagal kami tampaknya rusak dan sebagian tidak dapat dibaca. Bagaimana kita mengkonfirmasi varian yang tepat diperlukan?

Jika label pelat nama tidak dapat dibaca, ada beberapa cara untuk mengkonfirmasi varian yang benar.lembar parameter servo drive, atau daftar suku cadang pembuat mesin sering menentukan model penggerak yang tepat berdasarkan sumbu.label yang dapat dibaca pada unit tersebut akan mengkonfirmasi varian. Ketiga, data parameter pengontrol CNC kadang-kadang dapat menunjukkan spesifikasi amplifier yang terhubung. Jika tidak ada yang dapat diakses, hubungi tim penjualan dengan model mesin, jumlah sumbu,dan tipe pengontrol ini cukup untuk mempersempit varian yang mungkin ke daftar pendek untuk konfirmasi.

T4: Ini adalah drive yang lebih tua. Apakah layak memperbaiki mesin, atau haruskah kita mempertimbangkan retrofit CNC penuh sebagai gantinya?

Ini adalah pertanyaan yang dihadapi oleh banyak manajer pemeliharaan dengan peralatan seri α yang tua, dan jawabannya benar-benar tergantung pada kasus.Penggantian drive ️ sumber dan pemasangan unit A06B-6102 ️ biasanya merupakan jalan tercepat kembali ke produksi dan membawa biaya langsung terendahSebuah retrofit lengkap (mengganti pengontrol, drive, motor, dan kabel) mengembalikan mesin ke teknologi generasi saat ini tetapi melibatkan waktu proyek yang signifikan, pengeluaran modal, dan biaya yang lebih besar.dan periode downtime yang dapat membentang dari hari ke minggu tergantung pada kompleksitasJika kondisi mekanik mesin yang baik dan kegagalan terisolasi ke drive, penggantian langsung biasanya masuk akal secara ekonomi.Jika mesin memiliki kegagalan drive berulang di beberapa poros dalam waktu singkat, atau jika kegagalan adalah gejala kerusakan listrik yang lebih dalam, percakapan retrofit menjadi lebih relevan.

Q5: Kita perlu mempertahankan persediaan suku cadang untuk beberapa mesin yang menjalankan drive α Series. Apa cara yang paling efisien untuk sumber beberapa varian sekaligus?

Untuk program suku cadang multi-mesin, mengirimkan daftar terkonsolidasi dari semua nomor dan jumlah suku cadang yang diperlukan dalam satu pertanyaan adalah pendekatan yang paling efisien.Ini memungkinkan tim penjualan untuk memeriksa ketersediaan di semua varian secara bersamaan, mengidentifikasi yang membutuhkan waktu pengiriman tambahan atau sumber alternatif, dan menawarkan pengiriman gabungan untuk mengurangi biaya pengiriman.Hal ini juga muncul potensi kekurangan stok awal sebelum kegagalan mesin menciptakan mendesakKetika menyusun daftar suku cadang untuk drive α Series, sertakan nomor bagian dari nama panel modul secara langsung daripada menerjemahkan dari memori,karena perbedaan akhiran kecil antara varian dapat memiliki implikasi teknis yang berarti.

Penggantian generasi yang sama, stok terverifikasi, pengiriman di seluruh dunia.
