FANUC A06B-6102-H230 Unit Penguat Servo AC — Deskripsi Produk

Tiga Sumbu, Dua Slot Penggerak, Satu Perbedaan Penting

Dekati pusat permesinan yang dikontrol FANUC dari akhir 1990-an atau awal 2000-an dan buka kabinet penggerak. Dalam banyak konfigurasi, Anda akan menemukan sumbu X dan Y dilayani oleh satu modul penguat servo sumbu ganda, dan sumbu Z — poros gelendong vertikal yang menanggung seluruh beban alat pemotong — ditangani secara terpisah, seringkali oleh modul dengan peringkat arus yang secara signifikan lebih tinggi. Mekanika pergerakan vertikal, kompensasi gravitasi, dan tuntutan torsi dari gerakan sumbu Z yang cepat membutuhkan lebih banyak dari penggerak.

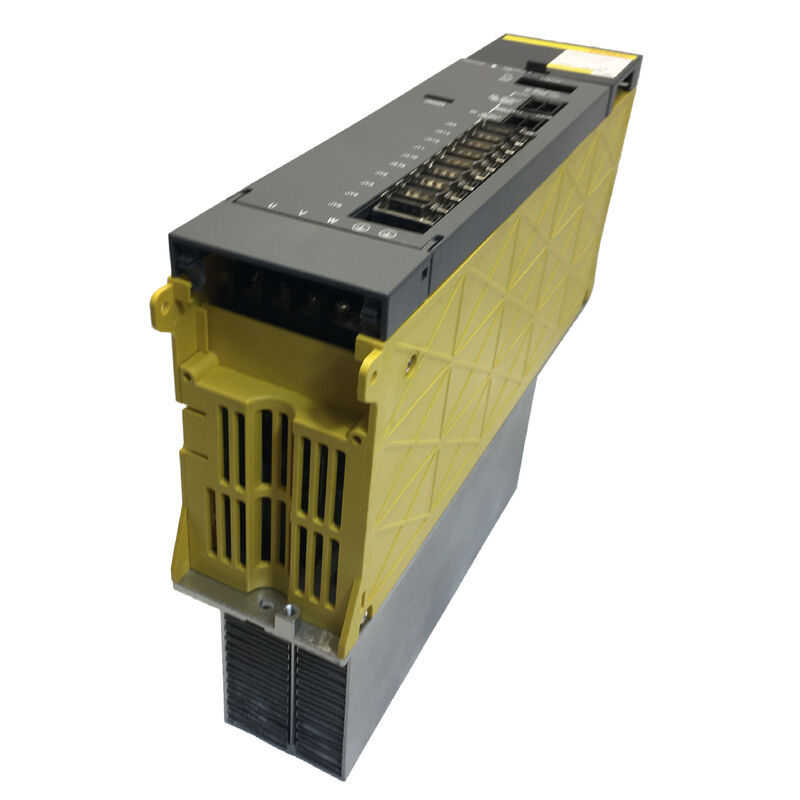

Itulah lingkungan tempat A06B-6102-H230 dirancang. Unit ini termasuk dalam keluarga penguat servo seri α FANUC, dan dalam keluarga tersebut H230 adalah modul sumbu ganda yang diberi peringkat pada tingkat arus keluaran berkelanjutan yang lebih tinggi daripada H215. Untuk sumbu di mana beban lebih berat dan tuntutan arus lebih besar, ini adalah varian yang ditentukan oleh sistem — dan memasang yang salah adalah cara yang dapat diandalkan untuk menghasilkan alarm beban berlebih termal sampai seseorang melacak masalah kembali ke kabinet penggerak.

Unit ini diproduksi di Jepang, bersertifikat CE, dan tersedia dalam kondisi baru dan diperbaharui. Jika H230 adalah nomor pada dokumentasi mesin Anda atau pada label modul yang rusak, lanjutkan membaca.

H230 dan H215 — Seri yang Sama, Tugas yang Berbeda

Karena kedua nomor suku cadang ini hanya berbeda pada akhiran mereka, keduanya layak untuk dibahas secara langsung. Baik A06B-6102-H215 maupun A06B-6102-H230 adalah modul sumbu ganda dari Seri α FANUC — keluarga penggerak yang sama, antarmuka komunikasi yang sama, faktor bentuk fisik yang sama, kompatibilitas pengontrol yang sama. Yang membedakan mereka adalah arus keluaran yang diberi peringkat, yang dikodekan oleh akhiran.

Angka "2" di kedua penunjukan mengonfirmasi konfigurasi sumbu ganda. Angka terakhir — "15" versus "30" — mewakili tingkat peringkat arus yang berbeda. H230 berada lebih tinggi dalam hierarki tersebut daripada H215. Dalam praktiknya, ini berarti H230 dicocokkan dengan motor servo dengan penarikan arus berkelanjutan yang lebih tinggi: motor sumbu yang lebih besar, beban yang lebih berat, atau aplikasi di mana motor mengalami permintaan torsi tinggi yang berkelanjutan selama operasi normal.

Mengganti H215 di tempat H230 ditentukan — bahkan untuk sementara, bahkan "hanya untuk membuat mesin berjalan" — biasanya akan mengakibatkan penggerak mencapai ambang perlindungan termalnya selama siklus beban berat. Alarm mungkin tidak muncul segera pada pekerjaan ringan, yang membuat ketidakcocokan mudah diabaikan pada awalnya dan lebih sulit didiagnosis ketika kesalahan muncul. Perbaikan yang benar selalu varian yang diberi peringkat dengan benar.

Substitusi terbalik, memasang H230 di tempat H215 ditentukan, membawa risikonya sendiri: pengaturan parameter untuk peringkat arus penguat perlu dicocokkan, dan ketidakcocokan di sini dapat menyebabkan regulasi arus yang tidak stabil pada sumbu berdaya lebih rendah. Tidak ada arah substitusi suku cadang yang salah yang tidak berbahaya.

Spesifikasi

Di Mana H230 Muncul dalam Praktik

Dalam pusat permesinan vertikal tiga sumbu yang khas yang menjalankan pengontrol Seri 16 atau 18 FANUC, kabinet penggerak diatur berdasarkan penugasan sumbu dan profil beban. Sumbu X dan Y menangani pergerakan meja horizontal — umumnya inersia lebih rendah, kurva beban lebih dapat diprediksi. Sumbu Z menangani pemosisian vertikal di bawah gravitasi, seringkali dengan sekrup bola yang harus melawan gaya pemotongan dan berat kepala gelendong.

Untuk mesin yang dikonfigurasi seperti ini, modul penggerak sumbu Z seringkali memiliki peringkat arus yang lebih tinggi daripada modul X/Y di kabinet yang sama. Di situlah H230 cenderung muncul — bukan karena jumlah sumbu lebih tinggi, tetapi karena motor yang dilayaninya menarik arus lebih banyak dalam kondisi operasi normal daripada motor pada sumbu yang lebih ringan.

Logika yang sama berlaku pada pusat pemesinan putar dengan chuck berat, atau pada mesin di mana satu sumbu secara konsisten menjalankan pemotong berdiameter besar dengan laju umpan agresif. Pasangan penggerak di kabinet ini jarang sewenang-wenang; pembuat mesin menentukan tingkat arus yang berbeda untuk beban sumbu yang berbeda, dan nomor suku cadang Seri α mengkodekan keputusan rekayasa tersebut.

Saat mencari pengganti, penugasan sumbu sama pentingnya dengan nomor suku cadang. Jika penggerak yang rusak adalah yang melayani sumbu Z pada pusat permesinan tiga sumbu, H230 kemungkinan adalah unit yang tepat untuk slot tersebut — tetapi selalu verifikasi terhadap dokumentasi mesin daripada berasumsi hanya dari label sumbu.

Apa yang Mempengaruhi Keandalan Penggerak Jangka Panjang dalam Instalasi Seri α

Umur penguat servo pada generasi penggerak FANUC ini sangat terkait dengan manajemen termal. Modul IGBT internal dan sirkuit driver gerbang menghasilkan panas yang sebanding dengan arus yang dialihkan, dan arsitektur pendinginan bergantung pada aliran udara yang konsisten melalui kabinet dan di atas sirip penggerak. Di mesin yang telah berjalan selama lima belas atau dua puluh tahun, kipas yang dipasang langsung pada modul penguat adalah salah satu item pemeliharaan yang paling diabaikan — kipas berjalan terus menerus, menumpuk debu, dan ketika bantalan mereka mulai rusak, aliran udara berkurang sebelum ada peringatan suara yang jelas.

Penggerak yang berjalan panas selama berbulan-bulan sebelum rusak dapat merusak sirkuit internalnya di luar apa yang dapat diungkapkan sepenuhnya oleh pengujian eksternal — yang merupakan salah satu alasan mengapa unit yang diperbaharui teruji dari peralatan yang dinonaktifkan dengan benar adalah pilihan yang lebih andal daripada unit yang ditarik dengan riwayat yang tidak pasti. Penggantian kipas pada modul penguat, dikombinasikan dengan pembersihan kabinet yang menyeluruh saat memasang penggerak baru, secara signifikan memperpanjang masa pakai unit pengganti.

Jalur kegagalan umum lainnya pada penggerak Seri α adalah kapasitor bus DC, yang menurun seiring usia bahkan dalam kondisi operasi normal. Pada unit yang telah disimpan untuk waktu yang lama daripada digunakan secara aktif, kondisi kapasitor perlu diverifikasi sebelum menempatkan modul ke dalam mesin produksi kritis tanpa periode pengoperasian yang dipantau.

Garansi, Kondisi, dan Pengembalian

Unit baru adalah stok asli yang belum terpasang, dikemas dengan benar, dan dicakup oleh garansi 12 bulan. Ini adalah pilihan yang tepat untuk mesin kritis produksi di mana biaya waktu henti signifikan dan ekspektasi keandalan tinggi.

Unit yang diperbaharui teruji memiliki garansi 3 bulan dan cocok untuk program suku cadang cadangan yang direncanakan, mesin dengan utilisasi rendah, atau situasi di mana anggaran adalah kendala utama. Semua unit yang diperbaharui diuji fungsinya sebelum terdaftar. Unit yang tidak dapat diverifikasi sesuai spesifikasi operasi tidak terdaftar terlepas dari kondisi visualnya.

Untuk klaim garansi: laporkan kerusakan, pengiriman tidak lengkap, atau ketidaksesuaian deskripsi pada hari kedatangan atau hari kerja berikutnya, dengan dokumentasi foto. Unit yang terbukti tidak berfungsi dalam waktu 4 hari setelah penerimaan dalam kondisi operasi normal memenuhi syarat untuk dikembalikan. Garansi tidak mencakup kerusakan akibat pemasangan yang salah, kesalahan sisi motor, atau kesalahan parameter yang diperkenalkan setelah pengiriman. Label garansi asli harus tetap utuh pada unit yang dikembalikan.

Logistik Pemesanan

Pengiriman: 2 hingga 4 hari kerja setelah konfirmasi pembayaran. Pengangkut: DHL dan FedEx secara internasional; pengambilan di gudang Guangzhou tersedia secara lokal. Pengiriman gabungan ditawarkan ketika beberapa komponen dipesan bersama — ini layak diminta saat mencari beberapa modul penggerak untuk satu mesin.

Pembayaran: transfer bank T/T untuk semua nilai pesanan; PayPal dan Western Union untuk pesanan hingga USD $500.

Pembeli lintas batas bertanggung jawab atas semua bea masuk, pajak, dan biaya negara tujuan. Ini harus diperhitungkan dalam total biaya pendaratan saat membandingkan opsi sumber.

Pertanyaan yang Sering Diajukan

Q1: Kabinet penggerak mesin saya memiliki dua modul A06B-6102 — satu adalah H215 dan yang lainnya adalah H230. Bisakah saya menggunakan satu varian untuk menyimpan kedua slot sebagai suku cadang?

Tidak sebagai suku cadang pengganti langsung untuk kedua posisi tanpa menyesuaikan parameter. H215 dan H230 adalah tingkat peringkat arus yang berbeda, dan pengaturan parameter servo pengontrol CNC dikonfigurasi agar sesuai dengan varian penguat spesifik di setiap slot penggerak. Jika Anda memasang H230 di slot yang sebelumnya menjalankan H215, data parameter untuk sumbu tersebut perlu diperbarui untuk mencerminkan karakteristik penguat yang berbeda — atau perilaku regulasi arus akan salah. Memelihara suku cadang terpisah untuk setiap varian adalah pendekatan teraman untuk mesin di mana kedua jenis digunakan. Jika Anda ingin menstandarisasi satu varian, pekerjaan rekayasa yang diperlukan untuk memvalidasi perubahan harus dilakukan dengan sengaja dan didokumentasikan, bukan diasumsikan.

Q2: Bagaimana cara mengonfirmasi varian sumbu ganda Seri α apa yang dibutuhkan slot sumbu Z di mesin saya, sebelum memesan?

Sumber yang paling andal adalah dokumentasi kelistrikan mesin — diagram penugasan penggerak atau lembar data parameter, yang biasanya disertakan oleh pembuat mesin dalam manual pemeliharaan. Ini akan menentukan model penguat berdasarkan sumbu. Sumber kedua adalah pelat nama unit yang rusak itu sendiri: bahkan jika unit tidak berfungsi, label nomor suku cadang pada casing modul harus dapat dibaca. Jika keduanya tidak dapat diakses, data parameter yang tersimpan di pengontrol CNC sering kali menyertakan kode jenis penguat servo untuk setiap sumbu yang dapat dibaca melalui layar tampilan parameter, yang dapat direferensikan oleh teknisi FANUC berpengalaman ke nomor suku cadang yang benar. Memesan berdasarkan nama sumbu saja ("penggerak Z") tanpa mengonfirmasi model spesifik adalah kesalahan sumber umum yang mudah dihindari.

Q3: Mesin mengalami alarm servo pada sebuah sumbu, tetapi modul penggerak tampak tidak rusak secara eksternal. Apakah ini berarti penggerak bukan masalahnya?

Penampilan eksternal bukanlah indikator yang dapat diandalkan dari kondisi penggerak pada penguat Seri α. Sebagian besar mode kegagalan internal — degradasi IGBT, kesalahan sirkuit driver, kegagalan kapasitor — tidak terlihat dari luar. Pendekatan diagnostik sebelum memesan pengganti harus mencakup: mencatat kode alarm yang tepat dan mencari artinya dalam daftar alarm pengontrol, memeriksa motor dan kabel umpan balik pada sumbu tersebut untuk kontinuitas dan kesalahan isolasi, dan jika memungkinkan menukar modul penggerak yang dicurigai ke slot sumbu yang berbeda untuk melihat apakah alarm mengikuti modul. Jika alarm mengikuti modul ke slot barunya, penggerak dipastikan rusak. Jika alarm tetap pada sumbu asli setelah pertukaran, masalahnya kemungkinan ada pada motor, kabel, atau pengkabelan daripada penggerak itu sendiri. Mengambil langkah pertukaran ini terlebih dahulu dapat menghemat biaya pemesanan pengganti untuk komponen yang salah.

Q4: Kami mengimpor unit ini secara internasional. Apakah ada pertimbangan dokumentasi atau kepatuhan yang perlu kami ketahui?

A06B-6102-H230 memiliki sertifikasi CE dan diproduksi di Jepang oleh FANUC Corporation, yang memenuhi persyaratan dokumentasi untuk sebagian besar tujuan impor industri. Untuk klasifikasi pabean, unit penguat servo FANUC biasanya termasuk dalam kategori peralatan kontrol industri elektronik dalam sebagian besar jadwal tarif, meskipun kode HS spesifik akan bervariasi berdasarkan negara tujuan. Pembeli harus mengonfirmasi tarif impor yang berlaku dan izin impor yang diperlukan dengan broker pabean mereka sebelum melakukan pemesanan, karena ini sangat bervariasi berdasarkan wilayah. Semua bea masuk, pajak, dan biaya perantara adalah tanggung jawab pembeli. Jika tujuan Anda memerlukan dokumentasi kepatuhan tertentu, hubungi tim penjualan pada saat pertanyaan — mereka dapat memberi tahu tentang dokumen apa yang tersedia.

Q5: Apakah mungkin untuk memperbaiki A06B-6102-H230 daripada menggantinya?

 Perbaikan tingkat papan penguat servo FANUC Seri α secara teknis dimungkinkan dan ditawarkan oleh beberapa bengkel perbaikan elektronik industri spesialis. Kelayakan tergantung pada mode kegagalan spesifik: sekering yang putus atau resistor gerbang adalah perbaikan yang mudah; penggantian modul IGBT lebih rumit tetapi dapat dicapai dengan peralatan dan komponen yang tepat; kerusakan jejak tingkat PCB atau firmware yang rusak umumnya tidak ekonomis untuk diatasi. Pertimbangan praktis adalah waktu — waktu penyelesaian perbaikan di bengkel spesialis biasanya diukur dalam minggu, sementara unit pengganti dari stok yang tersedia dikirim dalam beberapa hari. Untuk mesin dalam produksi aktif, rute penggantian hampir selalu memiliki biaya waktu henti total yang lebih rendah. Perbaikan menjadi lebih menarik ketika unit adalah varian usang dengan ketersediaan pasar sekunder yang sangat terbatas, membuat penggantian sulit didapatkan dengan cepat terlepas dari biayanya. Untuk H230, ketersediaan pasar saat ini harus diperiksa secara langsung sebelum berkomitmen pada jalur perbaikan.

Varian yang benar. Peringkat arus yang benar. Stok terkonfirmasi.
