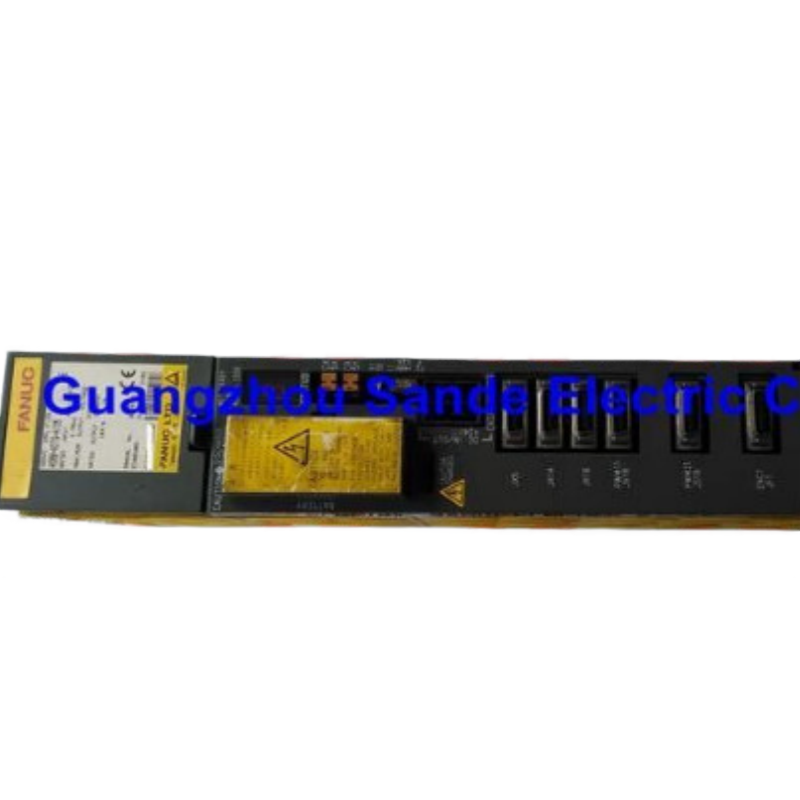

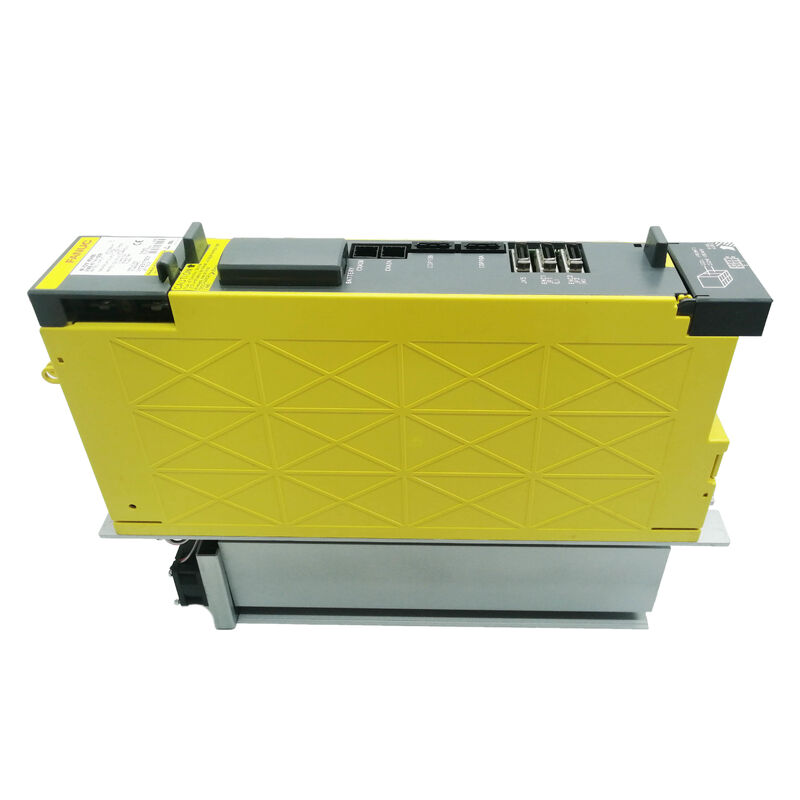

FANUC A06B-6114-H104 AC Servo Amplifier Unit

Satu sumbu, presisi penuh, tidak ada jalan pintas.

Tidak setiap sumbu CNC perlu berbagi modul drive dengan tetangganya.atau kapasitas arus khusus lebih penting daripada kompak kabinetA06B-6114-H104 adalah persis bahwa: servo amplifier αi seri SV AC dari FANUC, diproduksi di Jepang,dirancang untuk menggerakkan satu sumbu servo dengan otoritas kontrol penuh dan integrasi umpan balik pengkode yang dikenal platform αi FANUC.

PeraturanH104Dalam keluarga A06B-6114 αi SV, "H1xx" menunjukkan konfigurasi sumbu tunggal,dan digit terakhir menentukan arus output nominal terus menerus untuk saluran sumbu tersebutKelas ini harus sesuai dengan persyaratan operasi servo motor yang terhubung ke dalamnya, tidak kira-kira, tetapi persis.dan memasang amplifier yang tidak cocok menghasilkan alarm yang tidak selalu mengarah langsung ke penyebab sebenarnya.

Keluarga A06B-6114: Di mana H104 cocok

Seri αi SV FANUC mencakup berbagai konfigurasi sumbu dan peringkat motor. sub-keluarga A06B-6114 mencakup varian sumbu tunggal dan dua sumbu,masing-masing dengan tingkat output arus yang berbeda untuk mencocokkan motor dengan ukuran yang berbedaH104 adalah unit bersumbu tunggal, yang menempatkannya di samping H106, H115, dan varian saluran tunggal serupa masing-masing cocok untuk profil beban motor yang berbeda.Unit dua sumbu dalam keluarga yang sama membawa sebutan H2xx (H206, H208, dan sebagainya).

Ini penting secara praktis karena tim pemeliharaan sering mencari pengganti A06B-6114 tanpa menentukan akhiran,hanya untuk menemukan bahwa stok yang tersedia adalah dua sumbu H206 daripada sumbu tunggal H104 mereka butuhkan. keduanya tidak pin-for-pin atau parameter-for-parameter setara. jika slot drive mesin Anda, kabel sabuk, dan konfigurasi pengontrol diatur untuk unit sumbu tunggal,penggantian dua sumbu membutuhkan kerja ulang kabinet dan perubahan parameter yang memperluas pertukaran sederhana menjadi latihan teknik berjam-jam.

Spesifikasi

Siapa yang benar-benar membeli bagian ini

Memahami profil pembeli untuk A06B-6114-H104 membantu menetapkan harapan yang realistis tentang proses pengadaan.

Insinyur pemeliharaanMereka tahu nomor bagian yang tepat, mereka sudah mengkonfirmasi kesalahan adalah pada amplifier bukan motor atau encoder,dan mereka membutuhkan ketersediaan cepat dikombinasikan dengan keyakinan unit telah diperiksa dengan benar sebelum pengiriman.

Mesin konstruksi ulang dan retrofitsumber bagian ini selama renovasi yang direncanakan, biasanya membeli bersama dengan komponen drive αi Series lainnya untuk merenovasi kabinet drive yang lengkap.Kemampuan untuk memesan beberapa komponen dan mengirimnya bersama sama pentingnya dengan harga satuan.

Pemasok suku cadangFANUC-dilengkapi mesin membeli H104 secara proaktif untuk membawa sebagai cadangan pemeliharaan.memiliki unit yang diverifikasi di rak mengubah potensi penghentian produksi beberapa hari menjadi pertukaran drive shift yang sama.

Ketiga jenis pembeli mendapat manfaat dari memverifikasi ketersediaan stok saat ini sebelum melakukan pemesanan,karena pasokan varian αi SV tertentu berubah berdasarkan apa yang berasal dari persediaan mesin yang tidak digunakan.

Kondisi & Jaminan

Baru (Asal)Pemasok pabrik, tidak pernah dipasang, membawaJaminan 12 bulanPilihan pertama untuk mesin produksi-kritis dan aplikasi mana pun di mana amplifier akan melihat operasi siklus tinggi berkelanjutan dari hari pertama.

Diuji Diperbaiki¢ Diambil dari peralatan layanan, dievaluasi di bawah beban, dan diverifikasi fungsional sebelum terdaftar.Jaminan 3 bulanSebuah pilihan yang masuk akal untuk mesin di akhir kehidupan produksi mereka, aplikasi tugas rendah,atau pembeli membangun saham suku cadang yang hemat biaya di mana premi garansi unit baru tidak dibenarkan oleh jadwal mesin.

Kedua kondisi kapal dalam kemasan yang dirancang untuk melindungi drive selama transit internasional.

Pemesanan, Pembayaran & Pengiriman

Waktu pengiriman:24 hari kerja dari konfirmasi pembayaran sampai pengiriman.

Pengiriman:DHL dan FedEx untuk pengiriman internasional. Pengangkut lokal Guangzhou tersedia. Pengiriman gabungan pada pesanan multi-item

Pembayaran:T/T (transfer bank), PayPal, Western Union. PayPal diterima untuk pesanan hingga USD $500. Transfer bank untuk semua nilai pesanan.

Pajak impor dan pajakdi negara tujuan adalah tanggung jawab pembeli.

Kebijakan Pengembalian Jelas dan Langsung

Barang yang tiba rusak, tidak lengkap, atau tidak sesuai dengan deskripsi harus dilaporkan pada hari pengiriman atau hari kerja berikutnya, dengan foto jika memungkinkan.Unit yang terbukti tidak berfungsi dalam waktu 4 hari setelah penerimaan dalam kondisi operasi normal memenuhi syarat untuk dikembalikan atau digantiKerusakan yang disebabkan oleh kabel yang salah, instalasi yang tidak benar, atau kesalahan parameter tidak tercakup.Pengembalian tidak diterima untuk pembelian perubahan pikiran atau pesanan bagian yang salah yang dilakukan tanpa verifikasi kompatibilitas sebelumnyaSemua pengembalian harus membawa label garansi asli dan kapal kembali dalam kondisi yang sama seperti yang diterima.

Pertanyaan yang Sering Diajukan

T1: Mesin saya menggunakan A06B-6114-H104. Dapatkah saya menukarnya dengan A06B-6114-H106 jika H104 kehabisan stok?

Singkatnya, ini bukan drop-in swap yang mudah. H104 dan H106 adalah unit αi SV sumbu tunggal dalam keluarga yang sama, tetapi mereka membawa peringkat arus output terus menerus yang berbeda per sumbu.Memasang unit berkinerja lebih tinggi di tempat unit berkinerja lebih rendah dapat bekerja secara listrik, tapi itu membutuhkan pengaturan parameter servo di CNC untuk mencocokkan karakteristik amplifier baru.sumbu akan menghasilkan alarm drive atau berperilaku tidak teraturSebelum mengganti akhiran yang berbeda, periksa lembar parameter servo mesin Anda dan konfirmasi dengan teknisi yang berpengalaman FANUC bahwa perubahan parameter berada dalam lingkup.Jika Anda tidak dalam posisi untuk melakukannya dengan aman, menunggu unit H104 yang benar adalah jalur berisiko rendah.

T2: Bagaimana saya tahu pasti bahwa servo amplifier adalah komponen yang gagal dan bukan motor atau encoder?

Diagnosis kesalahan servo mengikuti urutan logis.perhatikan kode alarm yang tepat yang ditampilkan oleh pengontrol CNC FANUC kode alarm untuk servo kesalahan cukup spesifik untuk menunjukkan apakah masalah di drive, motor, sinyal umpan balik encoder, atau komunikasi antara amplifier dan controller. kedua, periksa amplifier secara visual untuk tanda-tanda terbakar atau kerusakan komponen. ketiga,Jika memungkinkan, ganti amplifier yang dicurigai dengan unit yang diketahui baik dari sumbu lain pada mesin yang sama jika alarm mengikuti amplifier ke slot barunya, amplifiernya rusak;jika tetap di slot asli dengan amplifier yang berbeda, motor atau kabel adalah penyebab yang mungkin.Melewatkan urutan diagnostik ini dan memesan penguat pengganti sebelum mengkonfirmasi sumber kesalahan adalah yang paling umum dan paling mahal kesalahan dalam pemeliharaan drive CNC.

T3: H104 akhiran akhiran dengan "04"? Apakah angka itu secara langsung sesuai dengan arus keluar terus menerus tertentu dalam ampere?

Dalam konvensi penamaan αi SV FANUC, bagian numerik dari akhiran berhubungan dengan output nominal amplifier, tetapi bukan korespondensi amp-for-amp langsung dengan angka bulat.Sambungannya mencerminkan tingkat rating internal FANUC daripada nilai arus literal dalam ampereHal praktis adalah bahwa Anda harus mencocokkan amplifier pengganti dengan nomor bagian penuh, bukan dengan menafsirkan akhiran secara numerik.Jika Anda perlu memahami spesifikasi listrik secara rinci misalnya, ketika mengevaluasi apakah varian pengganti adalah layak “ FANUC αi Series Descriptions manual untuk generasi pengontrol Anda berisi tabel spesifikasi drive lengkap.

T4: Berapa umur yang diharapkan dari amplifier ini, dan apa yang biasanya menyebabkan mereka gagal?

Servo amplifier FANUC dibangun untuk umur layanan yang panjang di lingkungan industri, dan banyak unit Seri αi telah beroperasi terus menerus selama 15 tahun atau lebih tanpa kegagalan.Ketika kegagalan terjadi, penyebab yang paling umum adalah degradasi kondensator elektrolitik di bus DC (yang cenderung muncul sebagai kesalahan intermiten atau perilaku tidak menentu sebelum kegagalan bencana),Kegagalan IGBT pada tahap daya output (biasanya disebabkan oleh kesalahan penggulung motor, beban yang berlebihan, atau transisi pasokan listrik), dan kegagalan kipas pendingin yang menyebabkan penutupan termal.Kondisi kipas pendingin layak diperiksa secara teratur kipas yang rusak tidak mahal untuk diganti dan mencegah kegagalan amplifier yang jauh lebih mahal yang terjadi jika tekanan termal terbentuk tidak terkontrol.

T5: Apakah mungkin untuk mendapatkan A06B-6114-H104 baru pabrik langsung dari FANUC, dan bagaimana itu dibandingkan dengan membeli melalui pemasok suku cadang?

FANUC menjual suku cadang melalui jaringan layanan yang berwenang, dan di daerah-daerah di mana FANUC memiliki kehadiran layanan aktif, memesan langsung melalui kantor FANUC lokal atau distributor adalah pilihan.Kompensasi adalah waktu dan harga dan harga biasanya lebih tinggi daripada unit yang dibeli dari stok yang direnovasiUntuk pembeli di wilayah di mana infrastruktur layanan lokal FANUC terbatas, atau dalam situasi di mana waktu lead dari saluran resmi tidak sesuai dengan jendela downtime,pasar sekunder untuk unit yang direnovasi yang diuji menawarkan alternatif yang praktis dan hemat biaya, asalkan pemasok melakukan verifikasi fungsional sebelum pengiriman.

suku cadang yang dikonfirmasi dalam persediaan bergerak cepat.
