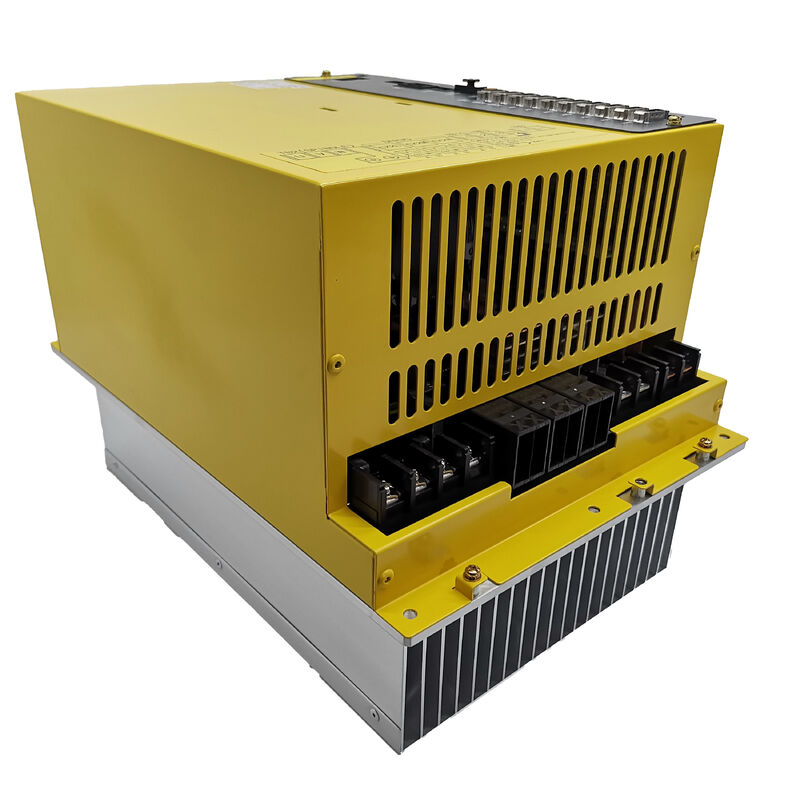

A06B-6134-H302 FANUC Unit Penguat Servo AC A06B6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302 | Beta dan SVSP 3-Servo + Paket Spindle Amplifier — Spindle 200–240V / 49A / 11kW / FSSB

Tiga Sumbu Servo dan Spindel dalam Satu Modul

Seri A06B-6134 adalah keluarga Beta i SVSP — Servo Spindle Packaged — FANUC. "Dikemas" adalah kata kuncinya: modul ini mengintegrasikan tiga amplifier sumbu servo independen (L, M, N) dan amplifier spindel lengkap ke dalam satu wadah. Pada mesin bubut CNC kompak atau pusat permesinan kecil, hal ini menggantikan empat modul penggerak terpisah menjadi satu unit, menyederhanakan kabinet penggerak, mengurangi jumlah koneksi bus DC, dan memotong jumlah kabel serat FSSB yang berjalan ke CNC.

Penunjukan BiSVSP 20/20/40-11 mengkodekan peringkat arus dan daya di keempat saluran penggerak, dengan amplifier spindel 11 kW yang menangani motor spindel alat berat. Dengan pasokan daya dan kemampuan regenerasi bawaannya, unit ini mengembalikan energi perlambatan motor ke pasokan — sebuah manfaat efisiensi energi pada mesin dengan siklus penghentian spindel dan sumbu yang sering.

A06B-6134-H302 dirancang untuk peralatan mesin CNC kecil hingga menengah: mesin bubut kompak, pusat keran bor, dan pusat permesinan sederhana di mana sistem penggerak lengkap alat berat tersebut dimasukkan ke dalam satu unit paket. Untuk mesin yang lebih besar dengan persyaratan sumbu arus lebih tinggi, arsitektur modul terpisah Alpha i SVM/SPM adalah platform yang sesuai.

Spesifikasi Utama

Akhiran #A dan #C — Konfirmasi Sebelum Memesan

A06B-6134-H302 diproduksi dalam dua varian perangkat lunak:#A(Tipe A) dan#C(Tipe C). Ini berbeda dalam konfigurasi perangkat lunak internal dan tidak dapat dipertukarkan. Label modul yang terpasang menunjukkan nomor komponen lengkap termasuk akhiran — konfirmasikan apakah mesin memiliki varian #A atau #C dan tentukan sesuai. Memasang akhiran yang salah menghasilkan perilaku drive yang salah atau kegagalan untuk menginisialisasi saat startup.

Pencegahan Penurunan Sumbu Gravitasi dan Kontur Cs

Dua fitur operasional seri A06B-6134 patut diperhatikan bagi pengguna peralatan mesin:

Pencegahan jatuhnya sumbu gravitasi:Modul ini mencakup sirkuit pendeteksi kegagalan daya internal yang mengaktifkan pengereman motor dengan cepat ketika kehilangan pasokan terdeteksi, melindungi perkakas dan benda kerja pada sumbu berbeban gravitasi tanpa bergantung pada logika rem eksternal.

Kontrol kontur Cs:Untuk fungsi kontrol kontur sumbu spindel (digunakan pada pusat belok multi-fungsi), modul ini mendukung sensor αi BZ selain αi Position Coder untuk pengoperasian sumbu Cs.

Pertanyaan Umum

Q1: Apa yang dimaksud dengan SVSP dan apa bedanya dengan modul SVM standar?

SVSP adalah singkatan dari Servo Spindle Packaged — modul tunggal yang mengintegrasikan kontrol sumbu servo (sumbu L, M, N) dan kontrol spindel. SVM (Modul Motor Servo) standar hanya menangani sumbu servo dan memerlukan SPM (Modul Motor Spindle) terpisah untuk penggerak spindel. Format SVSP dirancang untuk mesin CNC kompak di mana menggabungkan semua drive menjadi satu unit mengurangi ruang kabinet, kabel, dan jumlah komponen.

Q2: Apa yang terjadi jika #A diinstal di mana #C diperlukan?

Varian perangkat lunak berbeda dalam kumpulan parameter kontrol servo dan spindel, protokol komunikasi, dan urutan inisialisasi. Menginstal varian yang salah menyebabkan drive gagal dalam pemeriksaan startup atau berperilaku tidak benar. Selalu konfirmasikan nomor komponen lengkap termasuk akhiran dari label unit yang dipasang sebelum memesan.

Q3: Modul menampilkan alarm saat startup. Bagaimana kesalahannya diidentifikasi?

Seri A06B-6134 mengusung dua indikator status LED di bagian depan. Kode LED saat startup mengidentifikasi apakah kesalahan ada di bagian servo, bagian spindel, atau antarmuka komunikasi. Lihat Manual Perawatan Amplifier Servo/Spindel Seri FANUC βi untuk definisi kode LED. Keempat saluran penggerak (L, M, N servo + spindel) yang mengkhawatirkan secara bersamaan saat pengaktifan biasanya menunjukkan masalah komunikasi FSSB atau kesalahan catu daya, bukan kegagalan komponen sumbu individual.

Q4: Dapatkah varian A06B-6134 yang berbeda (misalnya H301 atau H303) menggantikan H302?

Varian akhiran H yang berbeda pada seri A06B-6134 memiliki peringkat arus dan konfigurasi daya yang berbeda. H302 (BiSVSP 20/20/40-11) tidak dapat digantikan oleh H301 atau H303 tanpa memverifikasi bahwa peringkat arus sumbu servo pengganti dan daya spindel sesuai dengan spesifikasi motor asli. Periksa peringkat modul asli dan pelat nama motor sebelum menerima akhiran pengganti.

Q5: Apakah A06B-6134-H302 memerlukan modul catu daya PSM terpisah?

Seri Beta i SVSP mencakup konversi AC-ke-DC internal dengan kemampuan regeneratif — seri ini terhubung langsung ke pasokan tiga fase 200–240V AC tanpa memerlukan PSM (Modul Catu Daya) terpisah. Arsitektur mandiri ini adalah salah satu keunggulan utama format SVSP untuk instalasi mesin kompak.
