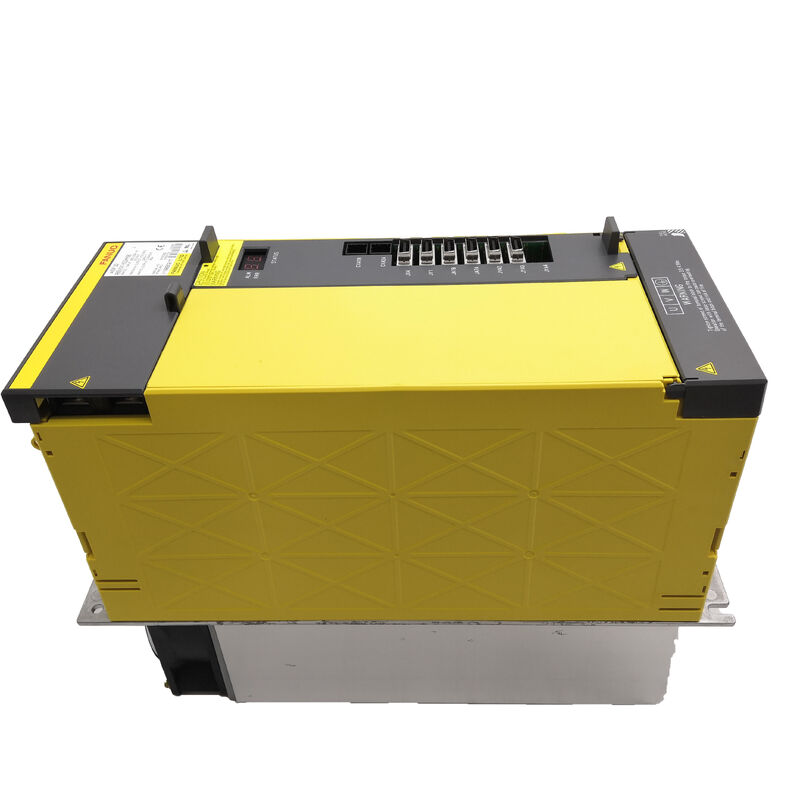

FANUC A06B-6141-H022 — Modul Penguat Spindel αiSP 22 Tipe A | 200V, 95A, 25.2kW

No. Suku Cadang: A06B-6141-H022 (#H580) ▏Seri: αi SP Tipe A ▏Model: αiSP 22 / AiSP-22 ▏Kelas Tegangan: Input 200V ▏Kondisi: Baru Asli

Unit Ini dan Siapa yang Membutuhkannya

Ketika alarm spindel mematikan pusat permesinan yang menjalankan kontrol FANUC 16i, 18i, atau 21i, A06B-6141-H022 adalah salah satu suku cadang pengganti yang paling sering dibutuhkan dalam generasi kontrol tersebut. Ini adalah varian antarmuka Tipe A dari penguat spindel αiSP 22 FANUC — sebuah modul yang mengontrol satu motor spindel seri αi dalam kelas daya kontinu 22kW, mengambil daya dari bus DC αiPS bersama di kabinet dan memberikan AC tiga fasa yang diatur ke motor spindel.

Penunjukan "Tipe A" bukanlah tingkatan kualitas — ini secara spesifik mengacu pada konektor fisik dan format antarmuka komunikasi antara penguat dan CNC. Tipe A adalah antarmuka asli yang digunakan dalam rilis pertama seri αi, dan tetap menjadi spesifikasi yang benar untuk basis terpasang yang besar dari mesin perkakas generasi 16i/18i yang masih diproduksi di seluruh dunia. Penerusnya untuk generasi CNC yang sama — varian Tipe B / B2 (A06B-6142-H022) — menggunakan tata letak konektor yang diperbarui dan mungkin memerlukan penyesuaian parameter CNC saat disubstitusikan. Untuk mesin yang dikirim dengan unit Tipe A, mendapatkan A06B-6141-H022 secara langsung adalah jalur teraman untuk pemulihan yang setara.

Spesifikasi Teknis

Keluarga αiSP 22 — Tipe A, Tipe B, dan αiSP-B yang Lebih Baru: Apa Perbedaannya?

Tiga nomor suku cadang terpisah menggambarkan penguat spindel αi FANUC 22kW, dan mencampurnya adalah kesalahan pengadaan yang paling mahal dalam kategori ini. Tabel di bawah ini mengklarifikasi perbedaannya:

A06B-6141-H022 dan A06B-6142-H022 terkadang dapat menggantikan satu sama lain dalam generasi CNC yang sama, tetapi hanya setelah memastikan bahwa revisi firmware CNC mendukung varian konektor dan bahwa parameter tipe penguat spindel diperbarui. A06B-6220-H022 adalah arsitektur listrik yang sama sekali berbeda dan seharusnya tidak pernah dipesan sebagai pengganti mesin 16i/18i tanpa peningkatan CNC penuh.

Motor Spindel yang Kompatibel

Tipe A αiSP 22 dikalibrasi untuk motor spindel seri α FANUC dalam pita daya 22kW. Output terukurnya 95A mengakomodasi keluarga motor berikut:

αiI — Motor spindel terintegrasi

• αiI 22/6000 — 22kW, 6.000 rpm; motor yang cocok utama untuk penguat ini
• αiI 18/8000 — 18kW pada 8.000 rpm; dalam ruang kepala output penguat

αiIP — Tipe terintegrasi dalam spindel

• αiIP 22/8000 — motor penggerak langsung melalui spindel untuk pusat permesinan berkecepatan tinggi

αiIL — Tipe in-line (eksternal)

• αiIL 22/6000 — motor yang menggerakkan spindel melalui gearbox atau reduksi sabuk

Semua pilihan motor harus diperiksa silang terhadap penarikan arus kontinu motor pada beban terukur untuk memastikan tetap dalam batas output 95A. Peringkat kW adalah kelas daya nominal, bukan batas kompatibilitas yang dijamin — selalu verifikasi dari lembar spesifikasi motor.

Arsitektur Bus DC Bersama: Implikasi untuk Seluruh Kabinet

A06B-6141-H022 tidak memperbaiki catu dayanya sendiri. Ia menerima daya DC yang diatur dari modul catu daya αiPS, yang bertindak sebagai penyearah pusat dan manajer energi untuk seluruh tumpukan penguat di kabinet. Arsitektur bersama ini memiliki dua konsekuensi praktis yang patut dipahami:

Berbagi energi regeneratif. Ketika spindel melambat dengan cepat, ia menghasilkan back-EMF yang mengalirkan energi kembali ke bus DC. Alih-alih membakar energi ini dalam resistor, αiPS mendistribusikannya kembali ke modul lain yang secara bersamaan menarik daya — misalnya, sumbu servo yang berakselerasi. Ini mengurangi beban panas kabinet secara keseluruhan dan menurunkan konsumsi listrik selama produksi siklus tinggi.

Ukuran PSM sangat penting. Jika αiPS diganti atau jika sumbu tambahan ditambahkan ke kabinet, peringkat output kontinu PSM harus mencakup permintaan puncak gabungan dari modul spindel ditambah semua modul sumbu servo secara bersamaan. PSM yang kurang bertenaga menghasilkan alarm tegangan rendah bus DC selama momen permintaan puncak — gejala yang terkadang salah didiagnosis sebagai modul spindel yang gagal.

Fungsi Spindel: Orientasi, Rigid Tapping, Cs Contouring

Selain kontrol kecepatan dasar, Tipe A αiSP 22 mendukung rangkaian lengkap fungsi spindel FANUC:

Orientasi spindel membawa spindel ke hentian sudut yang tepat — penting untuk pengubah alat otomatis, pengindeksan palet, dan operasi apa pun di mana spindel harus parkir pada posisi rotasi yang ditentukan. Akurasi posisi berhenti tergantung pada resolusi pengkode posisi yang terpasang pada motor spindel.

Rigid tapping menyinkronkan rotasi spindel dengan umpan sumbu Z untuk memotong ulir tanpa dudukan keran mengambang, meningkatkan akurasi ulir dan memungkinkan pengetapan pada kecepatan yang lebih tinggi. Fungsi ini memerlukan opsi perangkat lunak rigid tapping CNC dan motor spindel yang dilengkapi dengan encoder yang sesuai.

Cs contouring menempatkan spindel di bawah kontrol posisi loop tertutup penuh, memungkinkannya diprogram sebagai sumbu C putar untuk operasi penggilingan pada pusat pembubutan. Ini memerlukan encoder spindel beresolusi tinggi dan opsi perangkat lunak CNC yang sesuai.

Ketiganya didukung perangkat keras oleh penguat ini. Ketersediaannya pada mesin tertentu sepenuhnya tergantung pada opsi perangkat lunak CNC yang dibeli pada saat komisioning awal.

Referensi Kode Alarm Umum

Khusus untuk AL-07: sebelum mengganti penguat, coba tingkatkan konstanta waktu deselerasi spindel dalam parameter CNC. Hentian spindel yang cepat pada spindel inersia besar sering menghasilkan alarm tegangan berlebih bus yang sepenuhnya dapat dikoreksi dengan parameter tanpa intervensi perangkat keras.

Referensi Silang Nomor Suku Cadang

Pengiriman & Logistik

Pengiriman: Unit stok dikirim dalam waktu 1–2 hari kerja setelah konfirmasi pesanan. Setiap modul mencakup papan daya lengkap dan PCB kontrol, dikemas dalam bungkus anti-statis di dalam karton kaku berlapis busa.

Kurir: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — kurir disesuaikan dengan tujuan dan urgensi.

Transit: Layanan ekspres mengirim ke 220+ negara dalam 24–48 jam. Transit internasional standar 3–7 hari kerja.

Bea Cukai: Faktur komersial dan daftar kemasan disediakan dengan setiap pengiriman. Bea masuk dan pajak adalah tanggung jawab pembeli di bawah peraturan negara pengimpor.

FAQ

T1: Mesin saya memiliki penguat spindel Tipe B (A06B-6142-H022) yang rusak. Bisakah saya memasang Tipe A (A06B-6141-H022) sebagai pengganti? Dalam generasi CNC yang sama (16i/18i/21i), penguat Tipe A dan Tipe B αiSP 22 menggerakkan motor yang sama dengan peringkat daya yang sama. Apakah Tipe A dapat menggantikan Tipe B tergantung pada apakah revisi firmware CNC Anda mendukung varian konektor Tipe A dan apakah parameter tipe penguat spindel di CNC dapat dikonfigurasi ulang untuk menerimanya. Pada revisi 16i/18i yang lebih baru yang dikirim dengan Tipe B sebagai standar, substitusi Tipe A mungkin berhasil tetapi memerlukan penyesuaian parameter — ini tidak boleh dicoba sebagai penggantian tanpa panduan. Hubungi integrator FANUC atau periksa dokumentasi firmware CNC sebelum melanjutkan.

T2: Modul catu daya αiPS apa yang harus dipasangkan dengan A06B-6141-H022 dalam kabinet pusat permesinan tiga sumbu standar? αiPS harus diberi peringkat untuk memasok permintaan arus puncak gabungan dari modul spindel ditambah semua sumbu servo secara bersamaan. Untuk VMC tiga sumbu tipikal dengan modul spindel ini di samping sumbu servo kelas 20A, αiPS 30 atau αiPS 45 adalah pilihan umum — tetapi pilihan yang tepat tergantung pada konfigurasi motor servo. FANUC menyediakan metode perhitungan beban dalam manual deskripsi penguat (B-65282) yang memperhitungkan arus kontinu motor, siklus kerja, dan operasi sumbu simultan. Selalu selesaikan perhitungan ini daripada memperkirakan, terutama saat mengganti PSM di samping modul spindel ini.

T3: Setelah memasang pengganti A06B-6141-H022, CNC menampilkan SP9001 (spindel tidak siap). Apa penyebab yang paling mungkin? SP9001 menunjukkan penguat spindel tidak menegaskan sinyal siapnya ke CNC. Setelah penggantian modul, ini paling sering terjadi karena: (1) parameter tipe penguat spindel di CNC masih merujuk ke unit lama — jalankan prosedur inisialisasi spindel dari layar pengaturan servo/spindel CNC; (2) daya kontrol DC 24V ke modul baru tidak terpasang dengan benar — periksa konektor daya kontrol CX2A; (3) ada konektor yang longgar atau tidak terpasang dengan benar antara CNC dan antarmuka penguat spindel — periksa semua posisi konektor JY dan JX. Jika alarm tetap ada setelah memverifikasi ketiganya, periksa tegangan bus DC untuk mengonfirmasi αiPS menyediakan DC yang diatur ke modul baru.

T4: Spindel mesin sebelumnya berjalan pada kecepatan maksimum 8.000 rpm. Setelah penggantian penguat, kecepatan tertinggi dibatasi hingga 4.500 rpm. Apa yang berubah? Kecepatan spindel maksimum biasanya dibatasi oleh salah satu dari tiga parameter: kecepatan maksimum motor spindel yang terukur, batas frekuensi output penguat, atau parameter batas kecepatan spindel CNC (biasanya parameter No. 3741 atau yang setara tergantung pada seri kontrol). Setelah penggantian modul, jika inisialisasi spindel dilakukan, CNC mungkin telah mengisi kembali beberapa parameter spindel dari nilai default yang berbeda dari pengaturan spesifik mesin. Bandingkan set parameter spindel saat ini dengan cadangan parameter asli mesin — parameter batas kecepatan maksimum di CNC adalah kandidat yang paling mungkin telah diatur ulang ke nilai default yang lebih rendah.

T5: Apakah aman menjalankan penguat ini dengan pintu kabinet terbuka selama komisioning dan pengujian awal? Bus DC di dalam tumpukan penguat αi beroperasi pada sekitar 283–339V DC dalam kondisi normal — tegangan mematikan. Selain itu, kapasitor bus mempertahankan muatan ini selama beberapa menit setelah daya utama αiPS dimatikan; LED pengisian daya pada PSM menunjukkan kapan bus telah habis ke tingkat yang aman. Menjalankan dengan pintu terbuka selama komisioning terkadang diperlukan untuk memantau LED indikator, tetapi semua pekerjaan di dekat terminal bus DC, penyisipan konektor, dan penyesuaian kabel harus dilakukan dengan daya utama sepenuhnya terputus dan LED pengisian daya dipastikan mati. Pengujian daya parsial (hanya daya kontrol, sirkuit utama terisolasi) adalah pendekatan teraman saat memeriksa komunikasi dan inisialisasi parameter sebelum melakukan pengoperasian motor daya penuh.
