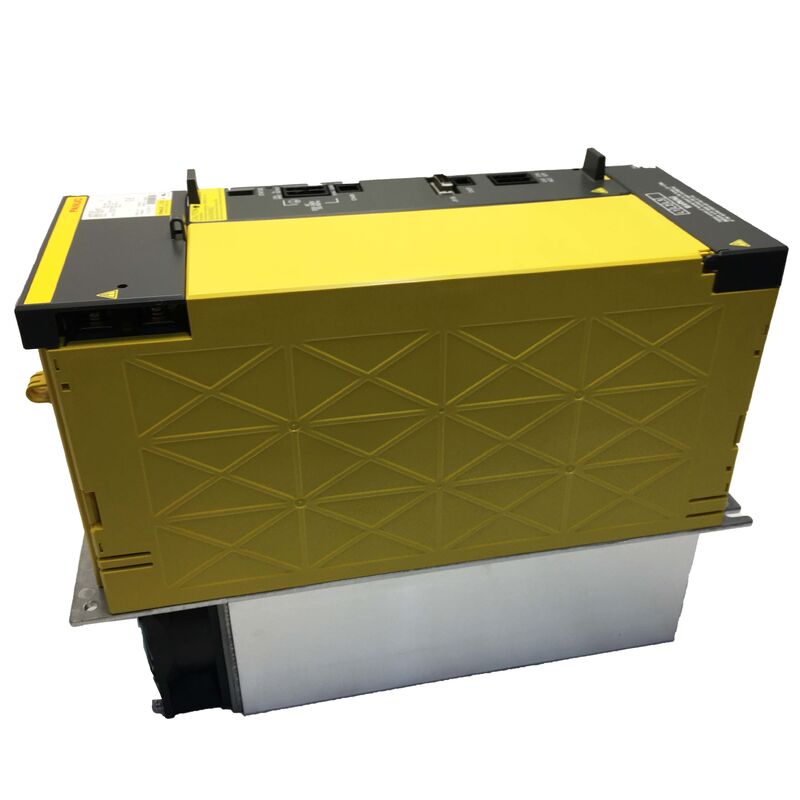

FANUC A06B-6142-H022 — Modul Amplifikasi Spindel αiSP 22 Tipe B | Kelas 200V, 25kW

No. Suku Cadang: A06B-6142-H022 (#H580) ▏Seri: αi SP (Antarmuka Tipe B2) ▏Model: αiSP 22 / AiSP-22 ▏Kelas Tegangan: Input 200V ▏Kondisi: Baru Asli

Gambaran Umum

A06B-6142-H022 adalah amplifikasi spindel kelas 22kW dari seri αi (Alpha i) generasi pertama FANUC, dengan penandaan antarmuka Tipe B yang menempatkannya dengan kuat dalam generasi mesin perkakas CNC 16i/18i/21i FANUC. Ini adalah modul penggerak spindel murni — tanpa saluran servo, tanpa fungsi sumbu gabungan — yang direkayasa untuk mengontrol satu motor spindel seri αi dengan presisi dan keandalan yang dituntut oleh pemesinan produksi siklus tinggi.

Memahami posisi unit ini dalam garis keturunan amplifikasi spindel FANUC penting sebelum memesan. Seri αi SP Tipe B (A06B-6142-xxxx) adalah varian konektor generasi kedua dari keluarga spindel αi asli, menggantikan Tipe A (A06B-6141-xxxx). Keduanya adalah penggerak αi generasi pertama yang menargetkan kontrol 16i/18i/21i. Keduanya berbeda dari seri αiSP-B yang lebih baru (A06B-6220/6222-xxxx), yang menggunakan komunikasi serat optik FSSB dan menargetkan kontrol generasi 0i-D/30i/31i. Mengetahui seri kontrol CNC yang terpasang di mesin Anda menentukan keluarga mana yang berlaku — membingungkan keduanya adalah kesalahan pengadaan yang paling umum untuk nomor suku cadang ini.

Seperti semua modul spindel seri αi, A06B-6142-H022 beroperasi dari bus DC bersama yang disediakan oleh modul catu daya αiPS pendamping, mengambil daya dari rel DC yang diperbaiki dan diatur daripada langsung dari jaringan listrik AC tiga fasa. Papan daya lengkap dan PCB kontrol berada dalam sasis plug-in tunggal, dengan setiap papan dapat diganti di lapangan secara independen jika diperlukan.

Spesifikasi Teknis

Catatan: Spesifikasi kelistrikan mengacu pada padanan αiSP 22 Tipe A (A06B-6141-H022) yang memiliki kelas daya yang sama. Konfirmasikan dari label unit sebelum pemasangan.

Tipe A vs. Tipe B vs. Tipe B2 — Memahami Perbedaan Antarmuka

Angka "22" dalam kode model mengacu pada kelas daya motor spindel (kisaran 22kW). Kode huruf membedakan versi antarmuka CNC:

Unit Tipe A dan Tipe B tidak dapat dipertukarkan tanpa memverifikasi bahwa firmware CNC mendukung varian konektor. Parameter tipe amplifikasi spindel di CNC harus sesuai dengan unit fisik. Memasang unit Tipe B sebagai pengganti Tipe A mungkin memerlukan perubahan parameter CNC bahkan ketika motor spindel tetap sama.

Motor Spindel yang Kompatibel

Amplifikasi αiSP 22 menargetkan motor spindel seri α FANUC dalam kisaran daya kontinu 22kW. Tipe motor yang kompatibel secara representatif meliputi:

Seri αiI (Terintegrasi) dalam kelas 22kW:

• αiI 22/6000 — motor spindel terintegrasi, kontinu 22kW
• αiI 18/8000 — varian 18kW berkecepatan lebih rendah dalam ruang kepala output amplifikasi

αiIP (Integral, tipe dalam spindel):

• αiIP 22/8000 — motor melalui spindel yang diberi peringkat untuk aplikasi berkecepatan tinggi

αiIL (Tipe In-line):

• αiIL 22/6000 — motor eksternal yang menggerakkan melalui roda gigi reduksi

Pemilihan motor harus selalu dikonfirmasikan terhadap lembar spesifikasi motor FANUC untuk memastikan permintaan arus kontinu berada dalam peringkat output 95A amplifikasi. Penunjukan 22kW mengacu pada kelas motor tipikal, bukan pemutus listrik yang keras.

Arsitektur Bus DC — Mengapa PSM Penting

A06B-6142-H022 tidak terhubung langsung ke jaringan listrik AC. Ia mengambil daya dari bus DC bersama yang didistribusikan oleh modul αiPS (Alpha i Power Supply) — hub penyearah dan manajemen energi umum untuk semua amplifikasi servo dan spindel di kabinet. Arsitektur bus bersama ini memungkinkan energi pengereman regeneratif dari motor yang melambat mengalir kembali ke bus dan dikonsumsi oleh sumbu lain yang secara bersamaan berakselerasi, daripada terbuang sebagai panas.

Saat menentukan PSM pengganti untuk kabinet yang berisi modul spindel ini, output PSM harus diberi peringkat untuk menutupi permintaan arus puncak gabungan dari amplifikasi spindel ditambah semua amplifikasi sumbu servo pada bus yang sama. PSM yang ukurannya terlalu kecil adalah kesalahan komisioning yang umum yang menghasilkan alarm tegangan rendah bus DC selama peristiwa akselerasi beban tinggi simultan — pola kesalahan yang dapat disalahartikan sebagai kegagalan modul spindel.

Fungsi Rigid Tapping dan Orientasi

αiSP 22 mendukung set fungsi spindel penuh FANUC, termasuk:

• Orientasi spindel (penghentian titik tetap) — untuk pengubah alat otomatis dan sistem palet yang memerlukan posisi sudut spindel yang dapat diulang
• Rigid tapping — interpolasi spindel-ke-sumbu-Z tersinkronisasi untuk pemotongan ulir tanpa dudukan keran mengambang, tersedia saat opsi CNC diaktifkan
• Kontur Cs (interpolasi sumbu C) — kontrol loop servo penuh spindel untuk operasi gabungan penggilingan/pembubutan, memerlukan encoder motor spindel yang sesuai dan opsi CNC

Ketiga fungsi tersebut bergantung pada motor spindel yang dilengkapi dengan perangkat umpan balik posisi yang sesuai (coder posisi atau encoder bawaan). Perangkat keras amplifikasi mendukung semua fungsi; ketersediaan pada mesin bergantung pada opsi perangkat lunak CNC yang dibeli pada saat komisioning asli.

Referensi Silang Nomor Suku Cadang

Pengiriman & Logistik

Pengiriman: Unit stok dikonfirmasi dan dikirim dalam 1–2 hari kerja. Lengkap dengan papan daya dan PCB kontrol spindel, dikemas dalam perlindungan anti-statis di dalam karton kaku berlapis busa.

Pengangkut: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Pengiriman: Layanan ekspres mencakup 220+ negara dengan transit 24–48 jam. Pengiriman internasional standar 3–7 hari kerja.

Bea masuk:Dibayar oleh pembeli sesuai peraturan negara tujuan. Faktur komersial dan daftar kemasan disertakan dengan setiap pengiriman.

FAQ

Q1: Apa perbedaan praktis antara A06B-6141-H022 (Tipe A) dan A06B-6142-H022 (Tipe B) — bisakah mereka saling menggantikan? Keduanya menggerakkan kelas motor spindel seri αi 22kW yang sama dan berbagi arsitektur bus DC yang sama. Perbedaannya adalah konektor dan antarmuka komunikasi antara amplifikasi spindel dan kontrol CNC. Tipe A menggunakan satu konfigurasi konektor; Tipe B (juga disebut B2) menggunakan tata letak yang diperbarui yang diperkenalkan dengan revisi 16i/18i yang lebih baru. Dalam banyak kasus, Tipe B dapat menggantikan unit Tipe A, tetapi memerlukan verifikasi bahwa revisi firmware CNC di mesin mendukung antarmuka Tipe B dan parameter tipe amplifikasi spindel diperbarui sesuai. Penggantian langsung tanpa konfirmasi parameter dapat menyebabkan spindel tidak responsif saat dinyalakan.

Q2: Mesin saya menggunakan kontrol 16i-MB. Apakah A06B-6142-H022 amplifikasi spindel yang tepat untuk platform tersebut? Keluarga Seri 16i adalah target utama untuk seri αi SP Tipe B, jadi ya — A06B-6142-H022 dirancang untuk generasi ini. Konfirmasikan dengan memeriksa parameter tipe amplifikasi spindel di CNC (biasanya diakses melalui layar pengaturan servo/spindel) dan mencocokkannya dengan unit yang terpasang atau dimaksudkan. 16i-MB dapat menjalankan modul αiSP Tipe A dan Tipe B tergantung pada versi firmware; pengaturan parameter memberi tahu Anda mana yang diharapkan.

Q3: Bisakah amplifikasi ini digunakan dengan kontrol FANUC 0i-D atau 30i sebagai pengganti langsung? Tidak — keluarga 0i-D dan 30i/31i menggunakan amplifikasi seri αiSP-B yang lebih baru (A06B-6220/6222-xxxx) yang berkomunikasi melalui bus serat optik FSSB. A06B-6142-H022 menggunakan antarmuka digital langsung yang tidak kompatibel secara elektrik dengan struktur bus FSSB. Jika Anda meningkatkan mesin dari kontrol 16i ke 30i, amplifikasi spindel juga perlu ditingkatkan ke unit αiSP-B — motor itu sendiri biasanya dapat tetap ada jika berada dalam kelas arus amplifikasi baru.

Q4: Alarm spindel apa yang paling umum terkait dengan amplifikasi ini, dan apa langkah pertama ketika alarm muncul? Alarm lapangan yang paling sering pada αiSP 22 Tipe B meliputi AL-01 (panas berlebih motor), AL-07 (tegangan berlebih bus DC selama deselerasi), AL-09 (tegangan rendah bus DC), dan AL-24 (kesalahan transistor output). Untuk AL-07, periksa tegangan bus DC selama deselerasi spindel — alarm ini sering menunjukkan kapasitas regenerasi PSM αiPS terlampaui selama penghentian spindel yang cepat. Meningkatkan konstanta waktu deselerasi spindel dalam parameter CNC mengurangi energi regeneratif puncak dan sering kali menghilangkan alarm ini tanpa penggantian perangkat keras. Untuk AL-09, verifikasi tegangan input jaringan PSM dan periksa koneksi yang longgar pada terminal bus DC antara PSM dan modul ini.

Q5: Modul spindel menyala tanpa alarm tetapi motor spindel menghasilkan getaran abnormal selama pemotongan. Apakah ini kesalahan amplifikasi? Getaran spindel yang abnormal selama pemotongan lebih sering merupakan masalah mekanis atau parameter daripada kesalahan perangkat keras amplifikasi. Mulailah dengan memeriksa umpan balik encoder motor spindel — sinyal coder posisi yang menurun menghasilkan ketidakstabilan loop kecepatan yang bermanifestasi sebagai getaran yang terdengar atau masalah hasil permukaan. Selanjutnya, tinjau parameter gain loop arus spindel (PK1SP dan PK2SP dalam set parameter FANUC): nilai yang menyimpang dari pengaturan pabrik setelah inisialisasi parameter — atau nilai yang salah dimasukkan selama penggantian amplifikasi spindel — adalah penyebab umum resonansi pada kecepatan spindel tertentu. Jika getaran bergantung pada kecepatan (lebih buruk pada RPM tertentu), ini sangat menunjukkan masalah parameter daripada kegagalan tahap output.
