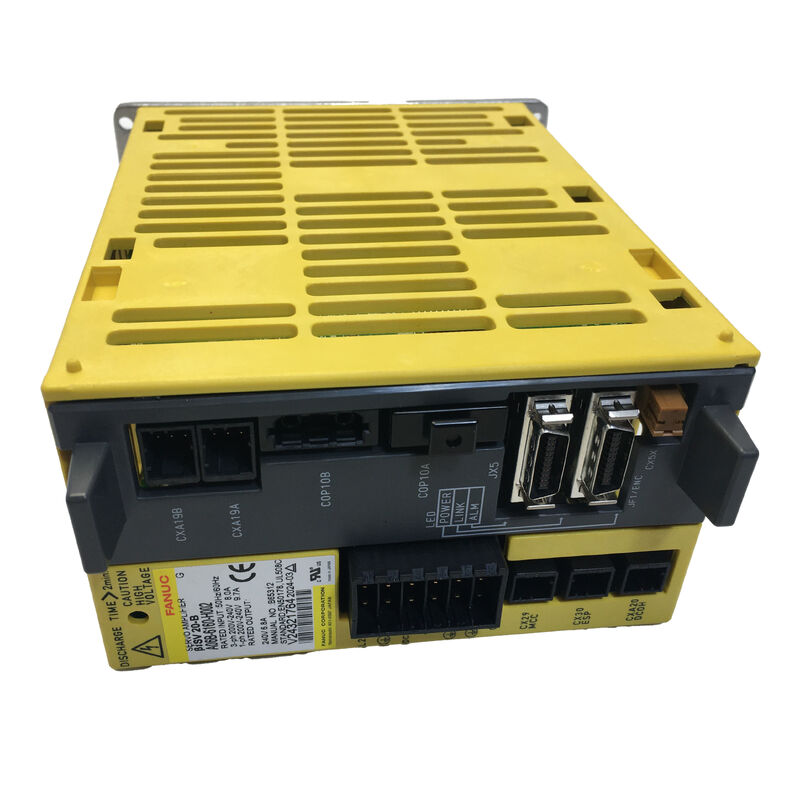

FANUC A06B-6160-H002 Servo Amplifier βiSV20-B Satuan sumbu tunggal, 200V, FSSB

Nomor Bagian: A06B-6160-H002 ¢ Model: βiSV20-B ¢ Tipe: Servo Amplifier AC Single-Axis ¢ Kelas Tegangan: 200V Input ¢ Antarmuka: FSSB Fiber-Optic ¢ Kondisi: Baru Asli

Gambaran umum

Mengambil pusat pemutar kompak yang dikendalikan FANUC atau pusat pemesinan vertikal yang menjalankan kontrol generasi 0i-D,dan ada kemungkinan besar sumbu X atau Y didorong oleh unit persis seperti ini. A06B-6160-H002 ′′ model sebutan βiSV20-B ′′ adalah workhorse servo amplifier sumbu tunggal dari seri Beta i FANUC,berukuran untuk poros input tugas ringan hingga menengah yang dipasangkan dengan servo motor seri βiS 2 hingga βiS 8.

Ini termasuk keluarga amplifier mandiri A06B-6160:sebuah jalur penggerak sumbu tunggal yang terhubung langsung ke jaringan listrik AC tiga fase atau satu fase 200 ∼ 240 V tanpa memerlukan modul catu daya terpisah. Setiap unit sepenuhnya mandiri, menangani rektifisasi sendiri, manajemen bus DC, dan disipasi energi pengereman melalui resistor regeneratif bawaan.Komunikasi CNC berjalan melalui FSSB (Fanuc Serial Servo Bus), FANUC serat optik serial link, yang memberikan drive yang sama kebisingan-immun servo bus antarmuka yang ditemukan di seluruh αi dan βi amplifier rentang.

Pada output puncak 20A, H002 memiliki ukuran yang benar untuk kategori sumbu tugas ringan. Menggunakan unit bernomor tinggi di tempatnya umumnya tidak berbahaya jika parameter dikonfigurasi kembali;menggunakan unit peringkat rendah (H001) adalah undersizing; substituting the externally similar A06B-6160-H003 (βiSV40-B) without reconfiguring the CNC servo parameters creates a mismatch between the amplifier's capabilities and the CNC's current limit settings, menyebabkan kesalahan poros.

Spesifikasi Listrik

Memilih Model yang Tepat: Seri A06B-6160 Sekilas

Semua empat model dalam kisaran 6160 bersumbu tunggal memiliki format fisik dan antarmuka FSSB yang sama.Memilih yang benar berarti mencocokkan motor terus-menerus arus tarik untuk amplifier ¢ output nominal bukan puncaknya:

H002 dan H003 secara visual hampir identik. Label panel depan adalah satu-satunya pengidentifikasi yang dapat diandalkan di lapangan.

Servo motor yang kompatibel

Pengeluaran puncak 6,5A kontinu / 20A βiSV20-B cocok untuk ukuran bingkai motor βiS berikut:

• βiS 2/4000Motor kompak dengan inersia rendah; arus menarik dalam batas nominal pada setiap siklus kerja
• βiS 4/4000 dan βiS 4/5000Motor sumbu cahaya standar yang ditemukan pada sebagian besar mesin putar dan penggiling 0i-D; pasangan yang paling umum untuk amplifier ini
• βiS 8/3000Motor frame menengah; memastikan siklus kerja sumbu menjaga permintaan arus konstan di bawah 6,5A dalam memotong terus menerus

Untuk βiS 8/2000 dan bingkai yang lebih besar,permintaan arus searah di bawah pemotongan berat dapat mendekati atau melebihi output H002 yang ditandai pada titik itu βiSV40-B (A06B-6160-H003) adalah pilihan yang tepat.

Dua Input, Satu Kesalahan Umum

A06B-6160-H002 memiliki dua koneksi listrik terpisah yang keduanya diperlukan untuk operasi normal:

CX29 ‡ Sirkuit utama (200 ‡ 240V AC)Mengemudi motor. Menerima input tiga fase atau satu fase. Wire gauge harus dinilai untuk 20A dengan margin yang memadai, terutama jika jalan pasokan panjang.Tegangan penurunan pada jalur ini selama akselerasi sumbu adalah sumber sering servo alarm intermiten yang bisa sulit dilacak tanpa analizer kualitas daya.

CX2A ′ Sirkuit kontrol (DC 24V)Menghidupkan papan logika, antarmuka FSSB, dan sirkuit encoder.Menurunkan 24V sementara FSSB aktif menyebabkan alarm pemutusan komunikasi yang hanya dibersihkan setelah siklus daya penuh. Cross-kabel kedua masukan ini adalah kesalahan merusak yang lebih umum daripada yang seharusnya selama instalasi pertama kali.

Direct Mains Architecture Tidak diperlukan PSM

Insinyur yang beralih dari instalasi seri αi-B kadang-kadang mencari modul catu daya pendamping (PSM) sebelum mengoperasikan drive βiSV-B. Tidak ada satu dan tidak diperlukan.Tidak seperti αiSV-B, yang berasal dari bus DC bersama yang dipasok oleh αiPS-B PSM, seri βiSV-B memiliki penyederhana internal sendiri dan DC bus kapasitor.Hal ini menyederhanakan kabel kabinet untuk tambahan sumbu bantu dan berarti βiSV40-B atau βiSV20-B dapat dipasang di mana pun pasokan listrik dapat diakses, tanpa menghitung ruang kepala bus bersama.

Konsekuensi dari arsitektur ini adalah bahwa energi pengereman ditangani di dalam unit melalui resistor internal daripada dikembalikan ke bus bersama.Untuk siklus kerja sumbu CNC standar ini sepenuhnya memadaiAplikasi dengan pembalikan cepat yang tidak biasa sering mungkin memerlukan resistor regeneratif eksternal untuk melengkapi kapasitas termal unit internal.

Nomor Bagian Referensi silang

Pengiriman & Logistik

Dispatch:Pemesanan pada unit yang disimpan diproses dan dikirim dalam waktu 1 ~ 2 hari kerja.jika perlindungan tambahan diperlukan untuk transit, kotak diperkuat digunakan.

Pembawa:DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Pengiriman:Layanan ekspres mencakup lebih dari 220 negara dengan waktu transit 24×48 jam. Pengiriman internasional standar adalah 3×7 hari kerja ke sebagian besar tujuan.

Pajak impor:Diukur dan dibayarkan oleh pembeli sesuai dengan peraturan bea cukai negara impor.

FAQ

T1: Mesin saya memiliki A06B-6160-H003 yang gagal tetapi saya hanya dapat sumber H002 dengan cepat dapatkah saya memasang H002 sementara?Penggantian ini membawa risiko nyata dan tidak dianjurkan bahkan sebagai tindakan jangka pendek.H003 (βiSV40-B) biasanya dipasangkan dengan motor yang menuntut hingga 13A terus menerus .5A. Mengoperasikan H002 pada overcurrent berkelanjutan akan memicu perlindungan termal dan dapat merusak tahap IGBT output dalam waktu singkat.Jika motor pada sumbu tersebut adalah βiS 8 atau lebih kecil dan siklus kerja ringan, risikonya lebih rendah, tetapi tidak boleh diasumsikan aman tanpa memeriksa spesifikasi motor terlebih dahulu.Pendekatan yang benar adalah untuk sumber H003 langsung atau menggunakan H004 (βiSV80-B) sebagai pengganti peringkat yang lebih tinggi, memperbarui parameter servo CNC sesuai.

Q2: Setelah menginstal H002 baru, CNC menunjukkan "servo amplifier not ready" dan layar konfigurasi FSSB menunjukkan modul yang tidak dikenali.Konfigurasi otomatis FSSB harus dijalankan dari layar pengaturan servo CNC sebelum amplifier baru akan dikenali.navigasi ke layar pengaturan FSSB (biasanya di bawah Sistem → Servo → FSSB)CNC akan memindai bus serat optik, mengidentifikasi βiSV20-B baru, dan mengisi parameter tipe amplifier untuk sumbu itu.Jika layar masih menunjukkan modul yang tidak dikenal setelah deteksi otomatis, check the fibre-optic cable seating at both the CNC optical port and the JOP/JOP2 connector on the amplifier — a partially seated plastic optical connector is the most common cause of FSSB detection failure.

T3: Bisakah resistor regeneratif bawaan menangani permintaan pengereman dari alat ganti atau sumbu lengan ATC?Sebagian besar gerakan lengan ATC pendek, cepat, dan relatif jarang ̇ perubahan alat setiap 10 ̇ 30 detik paling banyak pada mesin yang sibuk.Resistor internal memiliki kapasitas termal yang cukup untuk siklus kerja ini di sebagian besar instalasiDi mana resistor menjadi terbatas adalah pada aplikasi siklus tinggi: palet shuttle yang indeks setiap beberapa detik, atau poros berosilasi dalam peralatan perakitan otomatis.memantau apakah alarm overheat regenerasi muncul selama produksi berkelanjutanJika demikian, mengurangi laju akselerasi poros mengurangi kekuatan pengereman puncak, dan jika itu tidak dapat diterima, resistor regeneratif eksternal harus ditambahkan.

Q4: Apakah amplifier ini mendukung encoder absolut resolusi tinggi yang digunakan pada motor βiS yang lebih baru?Ya, βiSV20-B mendukung serial absolut FANUC pulse coder (αA dan βA tipe encoder),yang memungkinkan mesin untuk mempertahankan posisi poros melalui siklus daya tanpa memerlukan pengembalian referensi. Set parameter CNC harus menentukan tipe encoder mutlak untuk sumbu,dan cadangan baterai encoder baik di kabinet CNC atau di amplifier itu sendiri tergantung pada konfigurasi harus dipertahankanJika tegangan baterai turun di bawah ambang batas, data posisi absolut hilang dan pengembalian referensi akan diperlukan pada power-up berikutnya, bahkan jika encoder fisik itu sendiri tidak rusak.

T5: Berapa umur layanan yang diharapkan dari komponen internal, dan apa yang harus diganti secara proaktif selama jendela pemeliharaan yang dijadwalkan?Kondensator elektrolitik pada bus DC adalah komponen utama yang memiliki umur terbatas. Mereka biasanya mulai terdegradasi setelah 7-10 tahun layanan di lingkungan industri normal.dengan panas dan arus riak menjadi faktor penuaan utamaKondensator dalam degradasi awal akan menyebabkan tegangan bus DC untuk bergelombang lebih dari pengemudi gerbang IGBT berharap,menyebabkan alarm overcurrent atau undervoltage intermiten yang sulit direproduksi secara andal. kipas pendingin (jika dipasang) adalah prioritas kedua untuk penggantian proaktif. visually inspect the DC bus capacitors for any bulging of the top seal or discolouration of the PCB beneath them — either indicates imminent failure and the capacitors should be replaced before the unit is returned to service.
