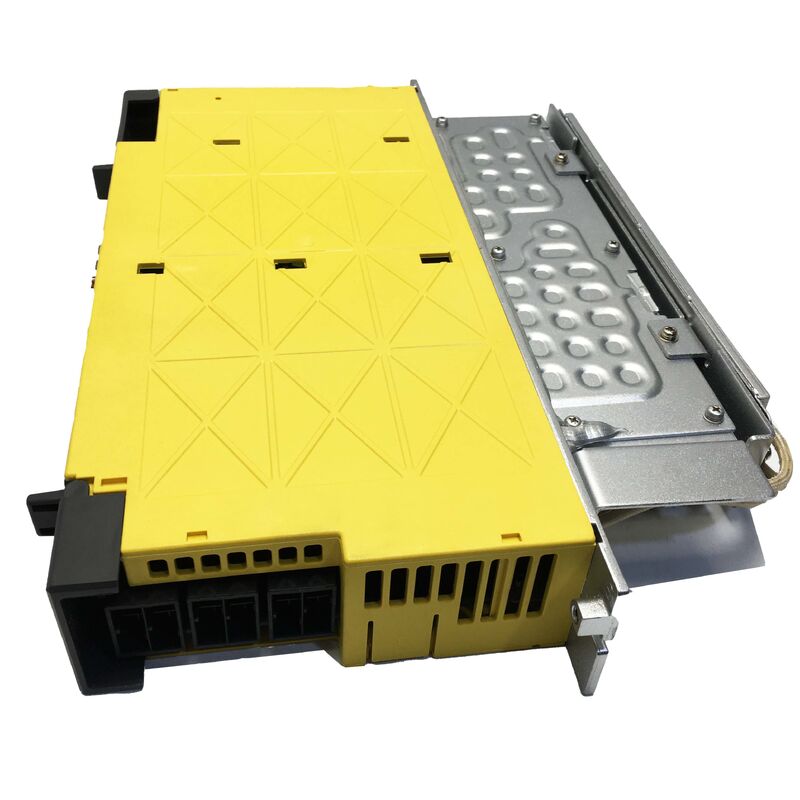

FANUC A06B-6160-H003 — Unit Penguat Servo AC Sumbu Tunggal βiSV40-B | 200V, Puncak 40A, FSSB

Nomor Suku Cadang.: A06B-6160-H003 ▏Penunjukan Model: βiSV40-B ▏Tipe: Penguat Servo Mandiri Sumbu Tunggal ▏Kelas Tegangan: Input AC 200V ▏Antarmuka: Serat Optik FSSB

Drive Sumbu Tunggal Khusus Saat Berbagi Bukan Pilihan

Tidak semua sumbu pada mesin CNC pas dengan rapi ke dalam modul servo/spindel gabungan. Meja putar tambahan, tailstock, pengubah palet, dan sumbu tunggal beban tinggi sering kali memerlukan drive khusus mereka sendiri — yang ukurannya disesuaikan secara spesifik untuk motor sumbu tersebut daripada berbagi ruang kepala arus dengan saluran yang berdekatan. A06B-6160-H003 dibuat persis untuk situasi ini.

Bagian dari keluarga βiSV-B (Beta i Servo, generasi B) FANUC, H003 adalah penguat servo sumbu tunggal yang ringkas dan mandiri yang mampu memberikan output puncak 40A untuk menggerakkan satu motor servo seri βiS. Unit ini terhubung ke CNC melalui bus serat optik FSSB, mengambil daya dari jaringan listrik AC tiga fasa 200–240V, dan menggabungkan resistor regeneratif bawaan yang menangani energi pengereman tanpa memerlukan komponen eksternal. Hasilnya adalah unit drive yang bersih dan mandiri yang dapat ditambahkan ke kabinet 0i-D atau yang kompatibel di mana pun sumbu servo arus tinggi yang independen diperlukan.

Yang membedakan H003 dari unit βiSVSP gabungan dalam seri 6164 adalah arsitekturnya: ini adalah penguat servo murni tanpa saluran spindel. Unit ini menggerakkan satu motor, melakukannya dengan tepat, dan tidak melakukan hal lain. Untuk sumbu khusus tunggal, fokus tersebut adalah keuntungan — seluruh arus puncak 40A menjadi milik sumbu itu saja, tanpa berbagi atau interaksi termal dari saluran yang berdekatan.

Spesifikasi

Jajaran Seri 6160 — Memilih Model yang Tepat

Seri A06B-6160 mencakup seluruh rentang sumbu tunggal βiSV-B dari sumbu tugas ringan yang ringkas hingga aplikasi inersia tinggi beban berat, semuanya berbagi antarmuka FSSB yang sama dan kelas input 200V. H003 berada di kisaran menengah ke atas:

Mengganti H002 dengan H003 adalah kesalahan umum dan merusak — puncak 20A H002 tidak dapat menangani motor yang ukurannya untuk H003, yang menyebabkan alarm arus berlebih atau kegagalan IGBT. Selalu cocokkan model penguat dengan spesifikasi arus motor, bukan hanya penampilan fisiknya.

Motor Servo yang Kompatibel

βiSV40-B cocok dengan motor servo seri βiS (Beta i Standard) FANUC dalam amplop arus berkelanjutan 13A / puncak 40A:

Dalam batas peringkat:

• βiS 8/3000, βiS 8/2000 — motor sumbu Z standar atau sumbu horizontal tugas berat
• βiS 12/3000 — motor kerangka tengah, 13A berkelanjutan berada tepat pada output terukur penguat

Ujung atas rentang:

• βiS 22/2000 — konfirmasikan siklus tugas memungkinkan permintaan arus berkelanjutan tetap dalam batas terukur 13A; cocok untuk aplikasi beban tinggi intermiten dengan waktu idle yang memadai

Semua motor seri βiS dalam kelas arus ini menggunakan enkoder serial FANUC (SPC) atau enkoder absolut resolusi tinggi, keduanya didukung penuh oleh PCB kontrol βiSV40-B.

Tiga Fitur Teknis yang Layak Dipahami

Resistor Regeneratif Bawaan

Berbeda dengan penguat servo seri αi-B, yang mengandalkan PSM (modul catu daya) bersama untuk regenerasi, seri βiSV-B menggabungkan sirkuit regeneratifnya sendiri dengan resistor pengereman internal. Ketika motor melambat, energi kinetik berubah kembali menjadi energi listrik dan resistor internal menghilangkannya sebagai panas. Arsitektur mandiri ini berarti βiSV40-B tidak memerlukan PSM terpisah — unit ini terhubung langsung ke jaringan listrik tiga fasa, yang menyederhanakan desain kabinet dan mengurangi jumlah komponen untuk instalasi sumbu mandiri.

Kapasitas termal resistor bawaan terbatas. Dalam aplikasi dengan siklus pengereman yang sangat sering atau jarak deselerasi yang panjang pada kecepatan motor tinggi, resistor regeneratif eksternal mungkin perlu ditambahkan. Jika resistor internal terlalu panas, drive akan memicu alarm regenerasi sebelum resistor mengalami kerusakan.

Mode Loop Arus HRV2 dan HRV3

βiSV40-B mendukung algoritma kontrol arus HRV2 dan HRV3 (High Response Vector). HRV3 beroperasi pada tingkat pembaruan loop yang lebih tinggi, mengurangi kesalahan pelacakan posisi servo selama transisi akselerasi-deselerasi dan meningkatkan kualitas permukaan dalam operasi kontur. Apakah HRV2 atau HRV3 aktif ditentukan oleh set parameter servo di CNC — perangkat keras penguat mendukung keduanya, tetapi versi firmware CNC dan jenis enkoder motor servo juga harus kompatibel sebelum HRV3 diaktifkan.

Komunikasi Serat Optik FSSB

Drive berkomunikasi dengan CNC melalui FSSB, bus servo serial FANUC yang ditransmisikan melalui serat optik plastik. Tautan serat optik memberikan kekebalan inheren terhadap interferensi elektromagnetik dari kabel daya arus tinggi mesin — keuntungan praktis yang signifikan di lingkungan dengan motor besar, pengelasan busur, atau sumber EMI lainnya di dekatnya. Konektor JOG dan ROP di bagian depan unit menangani jalur pengiriman dan penerimaan optik. Konektor ini adalah tipe push-fit dan harus terpasang dengan kuat; kabel optik yang terpasang sebagian adalah salah satu penyebab paling sering dari alarm komunikasi FSSB saat startup.

Referensi Silang Nomor Suku Cadang

Pengiriman & Logistik

Pengiriman:Unit yang tersedia dikonfirmasi dan dikirim dalam 1–2 hari kerja. Setiap unit dikirim dalam kemasan anti-statis dengan perlindungan karton kaku berlapis busa.

Kurir: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Pengiriman:Opsi ekspres menjangkau 220+ negara dalam 24–48 jam; transit internasional standar adalah 3–7 hari kerja.

Bea Cukai:Faktur komersial dan daftar kemasan disediakan dengan semua pengiriman. Bea masuk dan pajak harus dibayar oleh pembeli sesuai dengan peraturan bea cukai negara tujuan.

FAQ

Q1: Bisakah A06B-6160-H003 digunakan sebagai pengganti langsung untuk A06B-6160-H002 jika H002 tidak tersedia? Tidak — dan ini adalah perbedaan yang sangat penting. H002 adalah βiSV20-B dengan output puncak 20A; H003 adalah βiSV40-B dengan puncak 40A. Jika unit yang rusak di mesin Anda adalah H002 yang dipasangkan dengan motor βiS 4 atau βiS 8, mengganti dengan H003 akan berfungsi secara elektrik, tetapi parameter servo (khususnya batas arus motor dan ambang batas deteksi beban berlebih) harus diinisialisasi ulang untuk tipe penguat baru. Memasang H003 tanpa memperbarui parameter servo dapat menyebabkan pembatasan arus yang tidak benar, berpotensi merusak motor atau menghasilkan perilaku sumbu yang tidak menentu. Substitusi sebaliknya — H002 untuk H003 — tidak boleh dicoba, karena H002 tidak dapat memasok arus yang diminta oleh motor yang cocok dengan H003, yang mengakibatkan alarm arus berlebih atau kegagalan IGBT.

Q2: Apakah βiSV40-B memerlukan modul catu daya (PSM) terpisah seperti penguat seri αi-B? Tidak. Ini adalah salah satu perbedaan arsitektur utama antara seri βiSV-B dan seri αiSV-B. A06B-6160-H003 terhubung langsung ke jaringan listrik AC tiga fasa 200–240V tanpa memerlukan PSM pendamping. Unit ini memiliki penyearah internal, kapasitor bus DC, dan resistor regeneratif bawaan. Sebaliknya, modul αiSV-B mengambil daya dari bus DC bersama yang disediakan oleh modul catu daya αiPS-B terpisah. Untuk desain kabinet di mana sumbu mandiri ditambahkan ke kabinet αi-B, βiSV-B dapat diberi daya dari catu daya jaringan khusus sendiri daripada terhubung ke bus DC αi.

Q3: Kontrol CNC mana yang kompatibel dengan A06B-6160-H003?βiSV40-B menggunakan komunikasi serat optik FSSB, yang membatasi kompatibilitas dengan kontrol FANUC yang mendukung antarmuka ini. Platform yang dikonfirmasi kompatibel termasuk Seri 0i-D (0i-MD untuk penggilingan, 0i-TD untuk pembubutan), 0i-Mate-D, dan 0i-MF. Kontrol FANUC yang lebih lama yang menggunakan perintah kecepatan analog atau antarmuka servo I/O Link sebelumnya (generasi 0i-C, 16i/18i/21i) tidak dapat berkomunikasi dengan penguat ini tanpa peningkatan CNC.

Q4: Mesin saya menampilkan alarm servo 5 (arus berlebih) segera setelah startup dingin pada sumbu yang digerakkan oleh unit ini. Apa kemungkinan penyebabnya?Alarm servo 5 saat startup dingin — sebelum perintah gerakan apa pun dikeluarkan — biasanya menunjukkan kesalahan pada tahap output penguat daripada masalah pengkabelan, karena arus berlebih terdeteksi sebelum arus diperintahkan mengalir. Penyebab paling umum adalah korsleting pada satu atau lebih transistor output IGBT, yang dapat terjadi setelah kesalahan isolasi kabel motor mengirimkan lonjakan tegangan kembali ke penguat, atau hanya karena keausan komponen setelah bertahun-tahun siklus termal. Namun, sebelum menganggap kegagalan IGBT, lepaskan kabel daya motor (U/V/W) pada output penguat dan nyalakan kembali. Jika alarm hilang saat motor dilepas, kesalahan ada pada isolasi belitan motor atau kabel motor — bukan pada penguat itu sendiri.

Q5: Resistor regeneratif bawaan pada unit ini menjadi sangat panas selama operasi normal. Apakah ini diharapkan, dan kapan ini harus menjadi perhatian?Beberapa panas dari resistor regeneratif benar-benar normal selama siklus deselerasi — unit ini melakukan tugasnya untuk menghilangkan energi pengereman. Ambang batas kekhawatiran adalah ketika permukaan resistor menjadi cukup panas sehingga berisiko menyulut isolasi kabel yang berdekatan, atau ketika drive mulai memicu alarm panas berlebih regenerasi (biasanya menunjukkan perlindungan termal resistor telah trip). Ini terjadi ketika siklus tugas operasi pengereman melebihi kapasitas termal resistor. Jika alarm muncul berulang kali, opsinya adalah meningkatkan konstanta waktu deselerasi dalam program CNC (menyebarkan energi pengereman selama periode yang lebih lama), mengurangi kecepatan sumbu maksimum, atau menambahkan resistor regeneratif eksternal untuk berbagi beban termal. Membatasi aliran udara di sekitar unit — misalnya karena debu yang menumpuk pada heatsink — juga akan menyebabkan trip termal dini dan harus diatasi melalui pembersihan rutin.
