FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Penguat Servo & Spindel Gabungan | 3-Sumbu + 11kW, Kelas 200V

No. Suku Cadang: A06B-6164-H312 (#H580) ▏Keluarga: βi Servo/Spindel Unit Terintegrasi ▏Kode Model: biSVSP 20/20/40-11 ▏Antarmuka: FSSB Serat Optik ▏Kelas Tegangan: Seri Input AC 200V

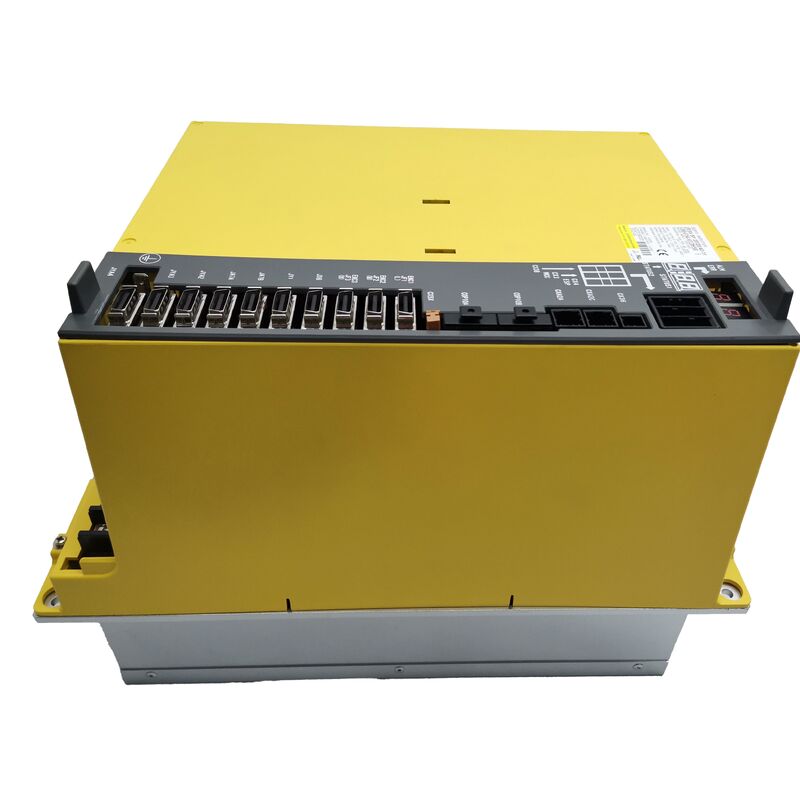

Gambaran Produk

A06B-6164-H312 berada di tingkat daya menengah-bawah dari keluarga penguat gabungan βiSVSP (Beta i Servo/Spindle) FANUC — lini produk yang dirancang untuk mengkonsolidasikan tiga saluran penggerak servo dan penguat spindel penuh ke dalam satu modul. Di mana A06B-6164-H333 yang berperingkat lebih tinggi menargetkan mesin dengan spindel 15kW, H312 dicocokkan dengan pusat permesinan berbingkai lebih kecil, sel putar ringkas, dan platform CNC tingkat pemula hingga menengah yang menjalankan motor spindel 11kW yang dipasangkan dengan sumbu servo tugas ringan hingga menengah.

Format unit gabungan adalah karakteristik penentu dari seri 6164. Alih-alih menjalankan penguat spindel terpisah di samping modul servo multi-sumbu terpisah, sasis tunggal ini memberi daya pada tiga motor servo pada sumbu L, M, dan N secara bersamaan sambil menggerakkan spindel — semuanya dari satu koneksi listrik, satu bus DC, dan satu saluran komunikasi serat optik FSSB ke CNC. Bagi pembuat mesin yang bekerja dalam batasan ruang kabinet yang sempit, integrasi ini secara langsung diterjemahkan menjadi penghematan ruang dan pengurangan kabel antar-unit.

Komunikasi ditangani secara eksklusif melalui tautan serat optik FSSB (Fanuc Serial Servo Bus) FANUC, membuat A06B-6164-H312 kompatibel dengan kontrol CNC FANUC generasi 0i-D/0i-MD. Unit ini termasuk dalam seri Beta generasi kedua yang sama dengan 6164-H311 (spindel 7.5kW) dan 6164-H333 (spindel 15kW), hanya berbeda dalam kelas daya keluaran spindel dan ukuran saluran servo yang dihasilkan.

Spesifikasi Teknis Sekilas

Mendekode Penandaan Model: biSVSP 20/20/40-11

Setiap angka dalam kode model FANUC βiSVSP memiliki arti khusus:

bi — Seri Beta i (keluarga penggerak Beta generasi kedua menggunakan komunikasi FSSB)

SVSP — Servo + Spindel terintegrasi dalam satu unit

20 / 20 / 40 — Peringkat arus puncak setiap saluran servo: sumbu L 20A, sumbu M 20A, sumbu N 40A. Ukuran asimetris antara L/M dan N disengaja — saluran sumbu N biasanya ditugaskan ke sumbu beban lebih tinggi seperti sumbu Z pada pusat permesinan vertikal, di mana gaya pemotongan dan permintaan kompensasi gravitasi paling besar.

11 — Kelas penguat spindel, diberi peringkat 11kW keluaran kontinu.

Konvensi penamaan ini secara langsung menempatkan H312 di antara H311 yang lebih ringan (biSVSP 20/20/40-7,5, spindel 7,5kW) dan H333 yang lebih kuat (biSVSP 40/40/40-15, spindel 15kW) dalam keluarga 6164 yang sama — ketiga unit tersebut berbagi arsitektur tiga sumbu servo yang sama tetapi berbeda dalam kelas keluaran spindel dan peringkat saluran servo yang sesuai.

Kompatibilitas Motor

Sumbu Servo (L / M / N)

Ketiga saluran servo dirancang untuk motor servo βiS (Beta i Standard) FANUC. Mengingat peringkat arus kontinu 6,5A pada saluran L dan M serta 13A pada saluran N, rentang motor servo yang kompatibel meliputi:

• βiS 4/5000 dan βiS 8/3000 — dalam peringkat saluran L dan M untuk sumbu tugas ringan
• βiS 8/2000 dan βiS 12/3000 — cocok untuk saluran sumbu N pada peringkat kontinu 13A

Motor dari bingkai βiS 22 ke atas tidak boleh ditugaskan ke saluran L atau M unit ini, karena persyaratan arus kontinu mereka akan mendorong saluran berperingkat 6,5A ke kelebihan beban termal. Saluran sumbu N, dengan puncak 40A dan kemampuan kontinu 13A, dapat mengakomodasi beban servo yang lebih berat di mana siklus tugas mengizinkan.

Motor Spindel

Bagian spindel 11kW dicocokkan dengan motor spindel seri βi FANUC dalam kelas daya 11kW. Motor spindel yang kompatibel meliputi:

• βiI 8/10000 — spindel integral in-line, 8kW, dalam ruang kepala penguat
• βiI 12/8000 — motor kelas 12kW, dapat dikonfirmasi terhadap peringkat keluaran 56A dengan lembar spesifikasi motor

Seperti halnya semua pasangan motor-penguat, selalu periksa silang arus kontinu pelat nama motor terhadap keluaran 56A penguat untuk mengkonfirmasi kesesuaian sebelum pemasangan.

Catatan tentang Deskripsi Pasar yang Bertentangan

Pembeli yang meneliti nomor suku cadang ini mungkin menemukan daftar yang menggambarkan A06B-6164-H312#H580 sebagai unit dua sumbu (biSVSP 80/80-18) daripada unit tiga sumbu. Ketidaksesuaian ini tampaknya berasal dari kesalahan entri database di beberapa katalog distributor. Sub-seri nomor suku cadang FANUC H3xx dalam keluarga 6164 secara konsisten mengikuti arsitektur tiga sumbu servo — H311, H333, H343, dan H364 semuanya adalah unit tiga sumbu, dan H312 mengikuti pola yang sama. Parameter listrik spesifik (saluran servo 20A/20A/40A, input 52A, spindel 11kW) konsisten dengan klasifikasi biSVSP 20/20/40-11 tiga sumbu. Pembeli harus mengkonfirmasi penandaan model dari label yang terpasang pada unit fisik sebelum melakukan pemesanan silang.

Kompatibilitas Sistem CNC dan Diagnostik Bawaan

A06B-6164-H312 berkomunikasi dengan CNC melalui bus serat optik FSSB, membatasinya pada platform kontrol generasi 0i-D:

• FANUC Seri 0i-D (0i-MD untuk penggilingan, 0i-TD untuk pemutaran)
• FANUC Seri 0i-Mate-D
• FANUC Seri 0i-MF (dengan konfirmasi firmware)

Unit ini menggabungkan deteksi alarm IPM (Intelligent Power Module), yang memantau suhu sambungan transistor internal dan melaporkan kesalahan sebelum kejadian thermal runaway dapat menyebabkan kerusakan PCB. Mode kontrol HRV2 dan HRV3 (High Response Vector) didukung, memungkinkan kinerja loop arus bandwidth lebih tinggi yang mengurangi kesalahan pelacakan selama gerakan kontur akselerasi tinggi.

Referensi Silang Nomor Suku Cadang

Pengiriman & Logistik

Pengiriman: Unit yang tersedia dikonfirmasi dan dikirim dalam waktu 1–2 hari kerja setelah pemesanan. Pengemasan menggunakan perlindungan anti-statis dengan bantalan busa padat di dalam karton kaku; unit yang lebih berat atau lebih rapuh dikirim dalam peti kayu khusus.

Pengangkut: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — pengangkut dipilih berdasarkan tujuan dan urgensi pengiriman.

Jangkauan Global: Opsi ekspres dikirim ke 220+ negara dalam 24–48 jam. Transit internasional standar berjalan 3–7 hari kerja.

Dokumentasi: Setiap pengiriman mencakup faktur komersial dan daftar kemasan terperinci. Bea masuk dan biaya bea cukai negara tujuan harus dibayar oleh pembeli.

FAQ

Q1: Apa perbedaan praktis antara A06B-6164-H312 dan A06B-6164-H311?

Keduanya adalah unit gabungan servo tiga sumbu ditambah spindel dalam keluarga 6164 βiSVSP, dan keduanya menggunakan ukuran saluran servo 20/20/40 yang sama. Satu-satunya perbedaan adalah kelas keluaran spindel: H311 mendukung motor spindel 7,5kW, sementara H312 naik ke 11kW. Jika pelat nama motor spindel mesin Anda menunjukkan sesuatu antara 8kW dan 11kW kontinu, H312 adalah pilihan yang tepat. H311 akan kurang memadai untuk spindel tersebut, dan langkah selanjutnya — H333 dengan 15kW — akan berlebihan dan berpotensi tidak perlu untuk biayanya.

Q2: Mengapa saluran sumbu N memiliki peringkat arus yang lebih tinggi daripada saluran L dan M?

Ukuran saluran servo asimetris dalam biSVSP 20/20/40-11 disengaja. Pada sebagian besar pusat permesinan tiga sumbu yang menggunakan unit ini, saluran sumbu N ditugaskan ke sumbu Z (gerakan vertikal), yang membawa permintaan arus kontinu lebih tinggi karena kompensasi gravitasi dan berat kepala spindel. Peringkat puncak 40A / kontinu 13A pada saluran N memberikan ruang kepala yang dibutuhkan untuk aplikasi tersebut, sementara saluran L dan M pada puncak 20A / kontinu 6,5A menangani sumbu X dan Y yang lebih ringan secara memadai.

Q3: Bisakah A06B-6164-H312 digunakan dengan kontrol FANUC 0i-MF alih-alih 0i-D?

0i-MF menggunakan arsitektur komunikasi servo serat optik FSSB yang sama dengan keluarga 0i-D, sehingga kompatibilitas listrik umumnya terjaga. Namun, setiap kali penguat dipasangkan dengan kontrol generasi yang lebih baru daripada yang awalnya ditentukan, pengaturan parameter CNC — terutama inisialisasi parameter servo dan parameter tipe penguat spindel — harus diatur dengan benar. Konfirmasikan dengan FANUC atau integrator yang berkualifikasi bahwa versi firmware 0i-MF yang digunakan mendukung penguat seri A06B-6164 sebelum pengoperasian.

Q4: Unit menyala tetapi mesin menunjukkan kesalahan komunikasi FSSB pada semua sumbu sekaligus. Apa yang harus saya periksa terlebih dahulu?

Alarm FSSB yang memengaruhi semua sumbu secara bersamaan saat dinyalakan hampir selalu menunjukkan masalah komunikasi serat optik daripada kesalahan penggerak. Periksa kedua ujung kabel serat optik yang menghubungkan antarmuka optik CNC ke unit penguat: periksa kerusakan fisik pada kabel, debu atau kontaminasi pada konektor optik yang dipasang tekan, dan konfirmasikan setiap konektor terpasang sepenuhnya. Konektor optik yang kotor atau terlepas sebagian adalah penyebab paling sering dari gejala ini dan diselesaikan tanpa menyentuh penguat itu sendiri.

Q5: Apakah unit ini dapat diperbaiki jika saluran spindel gagal sementara saluran servo tetap berfungsi?

Ya. Perbaikan lapangan A06B-6164-H312 sudah mapan di antara bengkel perbaikan spesialis FANUC. Karena tahap keluaran spindel menggunakan modul daya IGBT diskrit, kegagalan saluran spindel tidak secara otomatis berarti IGBT keluaran servo terpengaruh. Fasilitas perbaikan yang kompeten akan menguji keempat saluran secara independen dan hanya mengganti tahap daya yang gagal, yang jauh lebih hemat biaya daripada penggantian modul penuh. Jika waktu henti mesin adalah kendala prioritas, unit pertukaran adalah jalur yang lebih cepat; jika biaya adalah pertimbangan utama, perbaikan adalah pilihan yang lebih baik — asalkan Anda memiliki unit yang baik yang diverifikasi tersedia untuk mengembalikan mesin ke layanan sementara modul yang rusak sedang diperbaiki.
