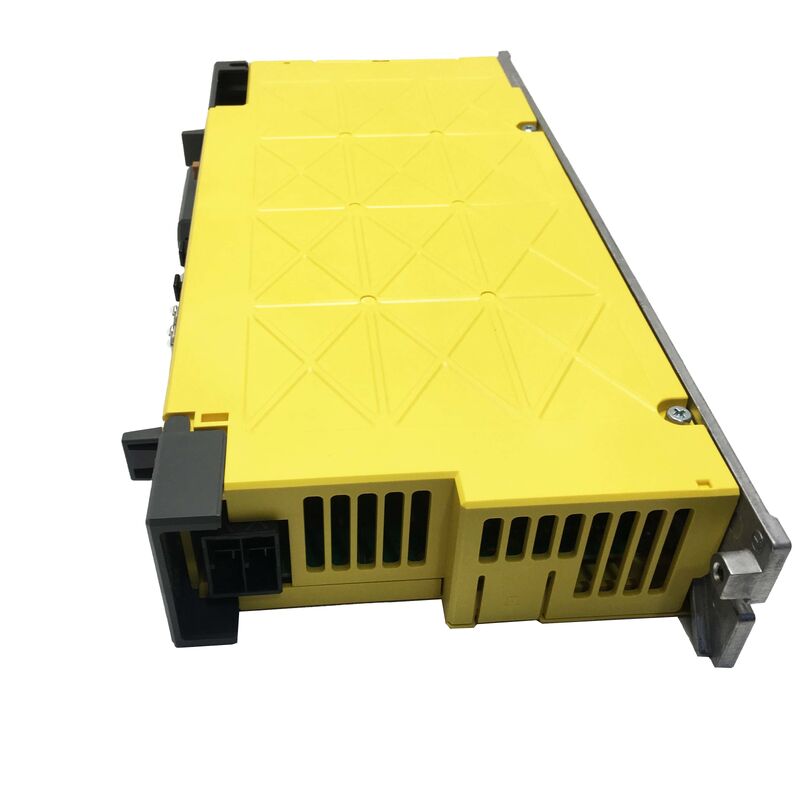

FANUC A06B-6240-H105 Unit Penguat Servo AC — αiSV 80-B, Sumbu Tunggal, Seri 200V

No. Suku Cadang: A06B-6240-H105  |  Model: αiSV 80-B  |  Seri: FANUC αi-B  |  Tipe: Modul Penguat Servo Sumbu Tunggal  |  Asal: Jepang

Gambaran Umum

Kontrol sumbu yang kurang memadai bukanlah kontrol sumbu — melainkan sebuah kerugian. FANUC A06B-6240-H105 adalah modul penguat servo AC sumbu tunggal dari seri αi-B FANUC, dengan penunjukan model αiSV 80-B, yang dibuat untuk aplikasi CNC dan robot dengan permintaan tinggi di mana torsi yang konsisten, respons kecepatan tinggi yang bersih, dan interval servis yang lama tidak dapat ditawar.

Seri αi-B berada di inti arsitektur servo modern FANUC. Dibandingkan dengan generasi sebelumnya, seri ini berjalan lebih dingin, memakan lebih sedikit ruang kabinet, dan menarik lebih sedikit daya untuk keluaran yang setara — FANUC mengurangi jejak pemasangan penguat sekitar 30% dibandingkan desain konvensional melalui kombinasi perangkat daya dengan kerugian rendah dan sirip pembuangan panas yang didesain ulang. Dalam praktiknya, itu berarti kapasitas penggerak lebih banyak per rak dan manajemen termal yang lebih baik dalam konfigurasi kabinet multi-sumbu yang padat.

A06B-6240-H105 digunakan dalam dua konteks penerapan utama: sebagai penggerak sumbu servo CNC pada pusat permesinan yang menjalankan kontrol FANUC Seri 30i, 31i, dan 32i, dan sebagai penguat tambahan atau sumbu ke-7 dalam sistem robot FANUC — khususnya konfigurasi kontroler R-30iB dan R-30iB Plus di mana sumbu servo tambahan diperlukan di luar enam sumbu standar. Dalam kedua peran tersebut, ia beroperasi sebagai bagian dari rantai komunikasi serat optik FSSB (FANUC Serial Servo Bus) yang terkoordinasi, menerima perintah sumbu dengan kecepatan tinggi dengan latensi minimal.

Spesifikasi Teknis

Dibangun untuk Arsitektur αi-B — Apa Artinya dalam Praktik

A06B-6240-H105 bukanlah penggerak mandiri dalam arti tradisional. Ini adalah modul dalam sistem servo FANUC yang terkoordinasi, dan memahami bagaimana ia cocok dalam sistem tersebut menentukan segalanya mulai dari prosedur pemasangan hingga strategi penggantian.

Komunikasi Serat Optik FSSB Penguat berkomunikasi dengan kontroler CNC atau robot melalui bus servo serial berkecepatan tinggi FANUC, yang dibawa pada kabel serat optik daripada kabel tembaga konvensional. Serat menghilangkan interferensi elektromagnetik antara sinyal dan kebisingan switching daya tinggi yang melekat pada tahap daya — penting dalam kabinet ringkas di mana kabel sinyal dan daya berbagi ruang terbatas. Siklus komunikasi berjalan cukup cepat untuk mendukung sinkronisasi multi-sumbu yang presisi tanpa batasan dead-band dari arsitektur pulse-train lama.

Arsitektur Bus DC Bersama Seri αi-B menggunakan konfigurasi bus DC bersama: modul catu daya αiPS-B memperbaiki AC yang masuk dan memberi daya pada rel DC umum tempat banyak modul penguat servo dan spindel terhubung. A06B-6240-H105 mengambil daya dari bus bersama ini daripada memperbaiki inputnya sendiri dari AC jaringan. Ini memiliki dua konsekuensi signifikan. Pertama, energi regeneratif dari satu sumbu yang melambat dapat diserap oleh sumbu yang berakselerasi pada bus yang sama, mengurangi daya bersih yang ditarik dari catu daya. Kedua, mengganti modul penguat tidak memerlukan penggantian catu daya — dengan asumsi PSM sehat dan diberi peringkat yang benar untuk permintaan arus sumbu total.

Kapasitor Pulsecoder Absolut Bawaan Kapasitor cadangan di dalam A06B-6240-H105 menyimpan posisi encoder absolut selama sekitar 10 menit setelah daya dimatikan. Ini berarti bahwa dalam operasi normal — mengganti modul penguat itu sendiri — pengembalian posisi referensi tidak diperlukan setelah pemasangan kembali, asalkan penggantian selesai dalam waktu tahan kapasitor. Pada mesin di mana siklus homing memakan waktu atau memerlukan operasi pembersihan perlengkapan, fitur ini saja menghemat waktu yang berarti selama pemeliharaan terencana.

Pendinginan Kipas dengan Pemantauan Pendinginan kipas aktif menjaga tahap daya dalam batas operasi di bawah permintaan arus tinggi yang berkelanjutan. Penggerak memantau status kipas dan dapat menandai kondisi kesalahan kipas sebelum terjadi pemadaman termal — memberi tim pemeliharaan waktu untuk menjadwalkan intervensi daripada mengalami trip yang tidak terencana.

Di Mana Penguat Ini Dipasang

Pusat Permesinan CNC — Sumbu Umpan Daya Tinggi Penunjukan 80 dalam αiSV 80-B mengacu pada kelas daya penggerak. Dengan output terukur 22,5 A, A06B-6240-H105 cocok untuk penggerak sumbu X, Y, Z, dan putar pada pusat permesinan menengah hingga besar di mana persyaratan dorongan atau torsi sumbu melebihi apa yang dapat diberikan oleh varian penguat yang lebih kecil di kelas 40 atau 20. Sumbu linier pada pusat permesinan horizontal, meja palet putar, dan aplikasi umpan berat pada mesin 5-sumbu semuanya memanfaatkan kapasitas penggerak dalam kisaran ini.

Sistem Robot FANUC — Ekspansi Sumbu Tambahan Salah satu skenario pemasangan yang paling umum untuk A06B-6240-H105 adalah sebagai penguat sumbu ke-7 atau tambahan dalam sel kerja robot yang dikontrol oleh kontroler R-30iB atau R-30iB Plus. Sistem pelacak, pemosisian putar, pistol las servo, dan pengubah alat yang digerakkan servo semuanya memerlukan modul penguat tambahan di luar penggerak internal robot untuk enam sumbu dasar. A06B-6240-H105 terhubung ke rantai FSSB di kabinet kontroler dan dikonfigurasi sebagai sumbu tambahan dalam parameter robot.

Manufaktur Fleksibel Multi-Sumbu Dalam sistem gantry, mesin transfer, dan sel manufaktur fleksibel di mana kontrol FANUC Power Motion i-A atau Seri 31i mengoordinasikan beberapa sumbu linier dan putar secara bersamaan, A06B-6240-H105 mengisi slot sumbu arus tinggi dalam konfigurasi penggerak dengan kapasitas campuran — berjalan bersama modul αiSV 40-B atau αiSV 20-B yang lebih kecil yang menangani sumbu torsi lebih rendah pada bus bersama yang sama.

Diagnosis Kesalahan — Apa yang Diberitahukan oleh Tampilan Status LED

Setiap penguat seri αi-B memiliki tampilan LED panel depan yang memberikan informasi status dan alarm waktu nyata. Setelah trip kesalahan, kode alarm yang ditampilkan adalah petunjuk diagnostik pertama dan paling langsung. Kode umum yang relevan dengan A06B-6240-H105 dan penyebab paling seringnya:

Alarm 9 (Tegangan berlebih pada bus DC): Tegangan bus DC telah melebihi batas yang diizinkan. Paling sering disebabkan oleh kapasitas regeneratif yang tidak mencukupi — baik sirkuit regeneratif modul catu daya jenuh, atau ramp deselerasi terlalu agresif untuk inersia yang dihentikan. Periksa status modul αiPS dan pertimbangkan unit pembuangan regeneratif jika aplikasi melibatkan deselerasi keras yang sering.

Alarm 6 (Arus berlebih): Arus output melebihi ambang batas. Periksa kabel motor — terutama koneksi U, V, W — untuk kerusakan isolasi, korsleting intermiten, atau fasa yang salah. Periksa juga motor itu sendiri jika alarm muncul pada titik yang konsisten dalam siklus gerakan sumbu.

Alarm 1 (Kesalahan kipas): Kipas pendingin internal berhenti atau melambat di bawah ambang batas kecepatan minimum. Ganti kipas sebelum melanjutkan operasi; berjalan pada arus tinggi tanpa pendinginan yang memadai berisiko kerusakan termal pada tahap daya IGBT.

Alarm 8 (Suhu tinggi): Suhu tahap daya telah melebihi batas aman. Periksa suhu sekitar di kabinet, pastikan sirip bersih dan tidak terhalang, verifikasi bahwa kipas berputar, dan konfirmasikan bahwa penggerak tidak melebihi arus output terukurnya untuk siklus kerja yang dijalankan.

Variasi Pencarian Nomor Suku Cadang

Pembeli yang mencari modul ini menggunakan beberapa format — semuanya merujuk pada unit yang sama:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (Kebingungan O/nol — kesalahan baca OCR umum, produk yang sama) · FANUC αiSV 80-B · penguat aiSV80B · FANUC 6240 H105

Pengiriman & Pengiriman

Unit dikirim dalam kemasan pabrik FANUC asli dalam waktu 1–2 hari kerja setelah pembayaran dikonfirmasi. Operator ekspres tersedia untuk kebutuhan mendesak.

Operator: DHL Express · FedEx International Priority · UPS · EMS · TNT Transit: 3–7 hari kerja ke sebagian besar tujuan internasional melalui ekspres Dokumentasi: Faktur komersial dan daftar kemasan standar; sertifikat asal berdasarkan permintaan Bea masuk dan pajak: Dibayar oleh pembeli di tujuan

Nomor pelacakan diberikan segera setelah pengiriman dikumpulkan.

Pertanyaan yang Sering Diajukan

T: Apa perbedaan antara A06B-6240-H105 dan A06B-6290-H105?

J: Keduanya adalah modul penguat servo αiSV 80 sumbu tunggal dalam seri αi-B, tetapi mereka beroperasi dalam kelas tegangan yang sama sekali berbeda. A06B-6240-H105 adalah varian seri input 200 V — ia terhubung ke catu daya αiPS-B yang memberi daya pada bus 283–339 V DC, dan mengeluarkan 240 V AC ke motor. A06B-6290-H105 adalah varian seri input HV (tegangan tinggi) 400 V — ia beroperasi dari bus 537–679 V DC dan mengeluarkan 400 V AC. Mereka tidak dapat dipertukarkan secara elektrik. Modul catu daya instalasi Anda dan peringkat tegangan motor servo dalam sistem menentukan varian mana yang benar. Menggunakan penguat seri 200 V pada bus 400 V akan merusak modul.

T: Bisakah A06B-6240-H105 digunakan sebagai pengganti di kontroler robot FANUC R-30iA?

J: A06B-6240-H105 dirancang untuk arsitektur seri αi-B, yang terkait dengan kontroler R-30iB dan R-30iB Plus. Kontroler R-30iA sebelumnya menggunakan penguat seri αi (non-B) di kabinet servo-nya. Meskipun faktor bentuk fisiknya serupa, seri αi-B memiliki waktu komunikasi dan karakteristik bus yang direvisi dibandingkan dengan seri αi asli. Mencampur modul seri B dan non-B dalam sistem yang sama bukanlah konfigurasi yang didukung. Verifikasi generasi kontroler dan seri penguat yang ada sebelum memesan pengganti — cocokkan akhiran modul yang terpasang dengan tepat.

T: Mesin menunjukkan alarm servo setelah saya mengganti A06B-6240-H105. Apa yang harus saya periksa terlebih dahulu?

J: Penyebab paling umum dari alarm servo segera setelah penggantian modul adalah data posisi referensi motor. Meskipun seri αi-B memiliki kapasitor cadangan bawaan untuk menyimpan posisi encoder absolut, jika penggantian memakan waktu lebih dari sekitar 10 menit dengan daya dimatikan, kapasitor akan habis dan data posisi absolut hilang — memerlukan siklus pengembalian posisi referensi sebelum sumbu dapat berjalan. Periksa pesan alarm CNC atau kontroler untuk kesalahan posisi atau kode kehilangan data absolut terlebih dahulu. Jika alarm yang tidak terkait dengan data posisi ditampilkan, periksa bahwa semua konektor serat optik FSSB terpasang sepenuhnya (baik pada penguat maupun pada modul yang berdekatan dalam rantai), dan verifikasi bahwa konfigurasi parameter sumbu CNC cocok dengan modul baru.

T: Apakah penguat ini menyertakan resistor regeneratif bawaan?

J: Tidak. Dalam arsitektur seri αi-B, penanganan energi regeneratif dikelola oleh modul catu daya bersama (αiPS-B) daripada oleh modul penguat sumbu individual. PSM menangani regenerasi untuk seluruh bus. Jika kapasitas regeneratif PSM tidak mencukupi untuk aplikasi — biasanya ditunjukkan oleh alarm tegangan berlebih bus DC selama deselerasi keras — unit pembuangan regeneratif dapat ditambahkan ke sistem. Modul penguat sumbu individual dalam seri αi-B 200 V tidak memiliki resistor regeneratif atau brake chopper sendiri.

T: Bagaimana cara mengonfirmasi ini adalah suku cadang yang benar sebelum memesan — tanda apa yang harus saya cari pada modul yang ada?

J: Nomor suku cadang FANUC dicetak pada label yang ditempelkan di bagian depan atau samping modul penguat, dalam format standar A06B-XXXX-HXXX. Jika label bertuliskan A06B-6240-H105, daftar ini adalah pengganti langsung. Selain itu, konfirmasikan penunjukan model pada label — itu harus menunjukkan αiSV 80-B. Jika Anda mendapatkan suku cadang berdasarkan daftar suku cadang cadangan daripada modul yang terpasang, periksa kembali parameter konfigurasi sumbu CNC (kode model penguat yang disimpan dalam pengaturan parameter servo CNC) untuk memverifikasi model penggerak yang diharapkan oleh kontroler. Jika ada ketidakpastian, bagikan model mesin, generasi CNC, dan referensi diagram pengkabelan kabinet dengan tim kami sebelum melakukan pemesanan.
