A660-2005-T505 | Kabel Encoder Kode Pulsa FANUC — Konektor Miring / Nilai Rantai Fleksibel / Tarik Tinggi / Motor Servo Alfa dan Beta

Kabel Encoder Konektor Miring — Sinyal Sama, Arah Keluar Berbeda

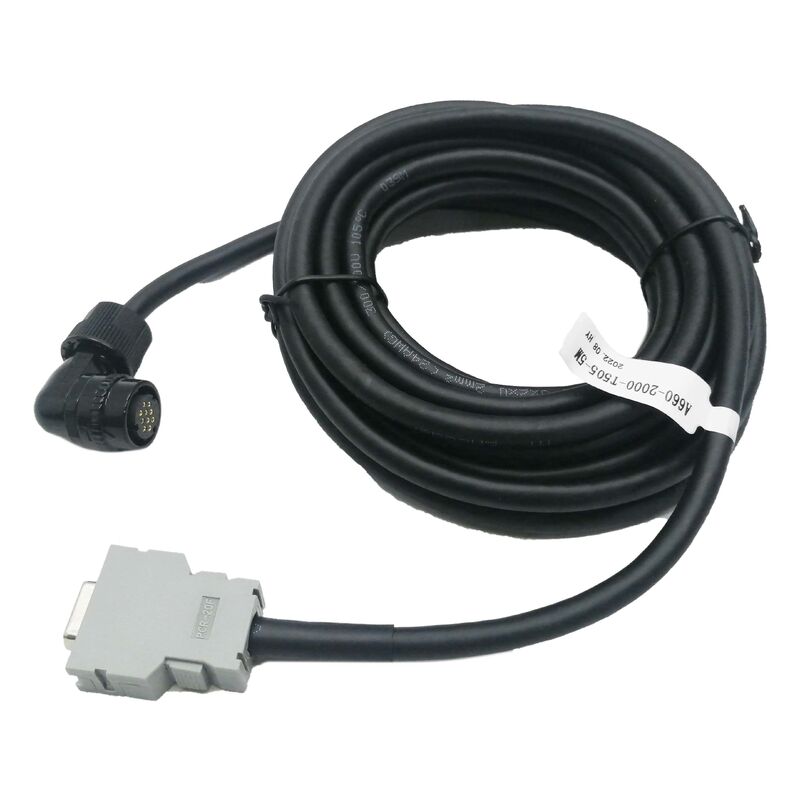

A660-2005-T505 adalah versi kabel encoder pembuat kode pulsa FANUC yang bersudut (siku) — secara fungsional identik dengan konektor lurus A660-2005-T506 dalam konten sinyal, peringkat fleksibel, dan ketahanan oli, tetapi dengan badan konektor ujung motor berorientasi pada 90° terhadap sumbu kabel. Jika konektor T506 lurus keluar dari kabel sejajar dengan badan kabel, konektor bersudut T505 keluar dari kabel pada sudut kanan — kabel meninggalkan rumah konektor secara lateral, bukan secara aksial.

Perbedaan geometri konektor ini adalah satu-satunya perbedaan spesifikasi antara T505 dan T506 — keduanya menghubungkan antarmuka pembuat kode pulsa FANUC yang sama ke input encoder CN2 amplifier FANUC SVM yang sama.

Informasi Produk Utama

Kapan Memilih T505 Miring Dibandingkan T506 Lurus

Pilihan orientasi konektor bergantung pada ruang yang tersedia di soket pengkode pulsa motor:

Ruang di belakang konektor encoder:Konektor T506 yang lurus memerlukan ruang kosong tepat di belakang soket encoder motor — ruang untuk badan konektor dan kabel untuk memanjang secara aksial. Dalam banyak instalasi peralatan mesin CNC, motor dipasang pada dinding, pada ceruk, atau pada orientasi dimana ruang aksial tidak ada.

Konektor miring ketika ruang aksial dibatasi:Pintu keluar 90° T505 berarti kabel bergerak ke samping — konektor dapat terpasang sepenuhnya dan dikunci pada soket pengkode pulsa bahkan ketika tidak ada jarak bebas di belakang motor. Dalam posisi pemasangan motor terbatas, T505 memungkinkan pemasangan kabel di tempat T506 tidak dapat digunakan.

Arah perutean kabel:Konektor bersudut juga memungkinkan perutean kabel lebih bersih dimana arah perutean kabel alami berjalan tegak lurus terhadap sumbu poros motor — T505 menyelaraskan pintu keluar kabel dengan arah perutean tanpa mengharuskan kabel membuat tikungan tiba-tiba di dekat konektor.

Aplikasi

Sumbu servo pusat permesinan CNC — pemasangan motor terbatas:Motor dipasang di ceruk, dekat dengan anggota struktural, atau di dinding panel di mana T506 lurus tidak dapat dipasang karena kurangnya jarak aksial di belakang soket pengkode pulsa.

Motor servo FANUC Beta BM:Dikonfirmasi dari dokumentasi pemeliharaan sebagai kabel servis untuk sambungan pembuat kode pulsa motor FANUC Beta BM — motor servo kompak yang kendala pemasangannya sering kali memerlukan konektor miring.

Spindel pusat belok CNC dan sumbu umpan:Motor servo FANUC pada mesin bubut CNC dimana geometri pemasangan motor memerlukan keluar kabel 90°.

Penggerak sumbu lengan robot FANUC:Motor servo penggerak bersama pada robot FANUC di mana posisi pemasangan motor membatasi akses konektor lurus.

Pertanyaan Umum

Q1: Apa perbedaan antara A660-2005-T505 dan A660-2005-T506?

T505 memiliki konektor bersudut (90°, siku) di ujung motor; T506 memiliki konektor lurus. Semua spesifikasi lainnya — protokol sinyal, peringkat fleksibel, ketahanan oli, kemampuan rantai tarik, dan konektor sisi amplifier — identik. Pilih T505 ketika posisi pemasangan motor tidak memungkinkan adanya ruang aksial di belakang soket pembuat kode pulsa; pilih T506 jika jalan keluar langsung lebih disukai atau ruang memungkinkan.

Q2: Apa itu motor FANUC Beta BM, dan mengapa menggunakan kabel T505?

Motor FANUC Beta BM adalah motor servo kompak dalam seri Beta FANUC — biasanya digunakan untuk sumbu servo yang lebih kecil pada mesin CNC berbiaya rendah, penggiling CNC, dan sebagai penggerak sumbu bantu di pusat permesinan. Faktor bentuk Beta BM yang ringkas dan kendala pemasangan konfigurasi peralatan mesin yang lebih kecil lebih sering memerlukan konektor T505 bersudut. T505 dikonfirmasi dalam spesifikasi kabel servo Beta BM FANUC.

Q3: Apakah konektor bersudut pada A660-2005-T505 tetap 90° atau dapat disesuaikan?

Konektor T505 memiliki sudut tetap 90° — arah keluar kabel relatif terhadap permukaan pemasangan konektor ditentukan oleh geometri rumah konektor dan tidak dapat disesuaikan setelah pembuatan. Sebelum memasang T505, pastikan bahwa arah keluar tetap 90° sejajar dengan jalur perutean kabel yang diinginkan, untuk menghindari tekukan kabel tajam di dekat konektor yang dapat menekan kabel.

Q4: Dapatkah A660-2005-T505 digunakan untuk motor yang sama dengan T506?

Ya — T505 dan T506 melayani jenis motor yang sama (motor servo seri FANUC Alpha i dan Beta dengan antarmuka pengkode pulsa) dengan antarmuka kelistrikan yang sama. Kompatibilitas motor ditentukan oleh spesifikasi kelistrikan kabel (seri pembuat kode pulsa), bukan orientasi konektor. Jika motor dan posisi pemasangan kompatibel dengan salah satu orientasi konektor, T505 dan T506 merupakan pilihan yang valid.
