Mitsubishi HC-MF23-UE AC Servo Motor ¥ 200W, Inersia Ultra-Rendah, Standar EN/UL, Seri MR-J2

Merek:Mitsubishi Electric

Seri:MELSERVO HC-MF

Platform:MR-J2

Nomor Bagian:HC-MF23-UE / HCMF23UE

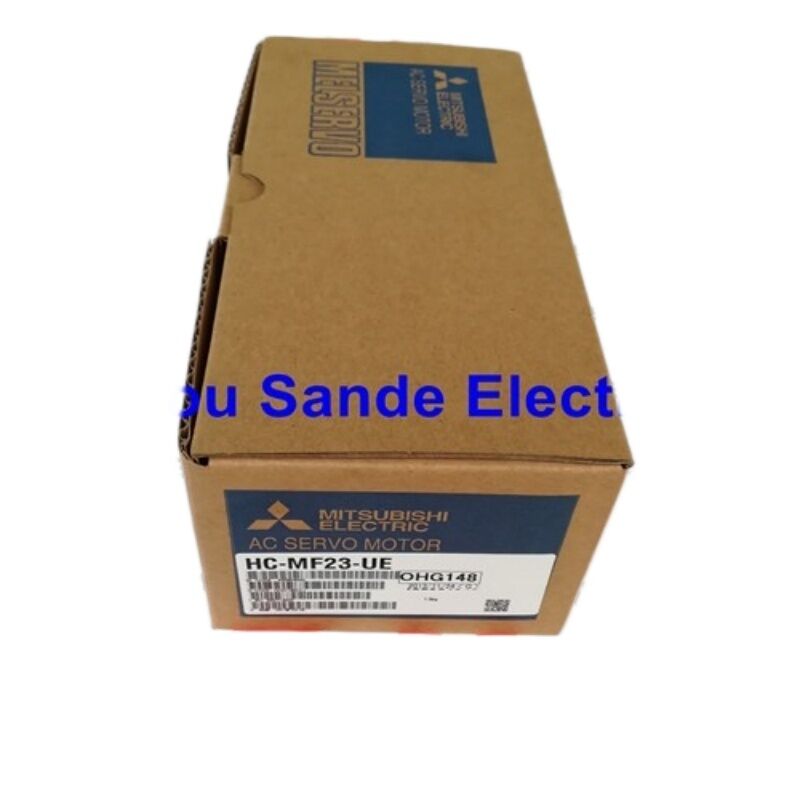

Baru dalam Kemasan Asli Gratis Pengiriman Cepat

Motor Kecil, Kredensial Pengendalian Gerak Serius

HC-MF23-UE tidak menonjol berdasarkan kekuatan nominalnya. pada 200W, itu adalah servo motor kompak, kapasitas rendah dengan ukuran apapun dan itu persis intinya.kemampuan untuk menempatkan beban kecil dengan cepat, dengan akurat, dan berulang kali ribuan kali per shift jarang merupakan fungsi dari kekuatan mentah.Betapa akuratnya melacak profil kecepatan yang telah dihitung pengontrol, dan seberapa sedikit ia menyimpang dari jalur yang diperintahkan ketika siklus dimulai lagi.

HC-MF23-UE dibangun di sekitar prioritas-prioritas tersebut.aplikasi berkapasitas kecil dalam platform servo MR-J2Motor tidak membawa rem elektromagnetik dan menggunakan poros lurus standar, menjadikannya konfigurasi dasar untuk posisi sumbu horizontal, kepala pick-and-place ringan,dan mekanisme pengindeksan frekuensi tinggi di mana aplikasi tidak memerlukan pegangan poros dalam kondisi mati daya.

Selang -UE menunjukkan kepatuhan terhadap standar internasional EN (Eropa) dan UL/C-UL (Amerika Utara),membuat motor ini cocok untuk pembuat mesin pengiriman peralatan ke pasar Amerika Utara dan Eropa tanpa memerlukan modifikasi kepatuhan terpisah untuk servo motor itu sendiri.

Spesifikasi Teknis

Spesifikasi berasal dari dokumentasi Mitsubishi Electric MELSERVO Seri HC-MF, Manual Instruksi Servo Amplifier MR-J2-CTdan daftar produk yang diverifikasi di Mitsubishi Electric Factory Automation Americas.

Inersia Ultra-Rendah dalam Bingkai 200W

Karakteristik yang menentukan seri HC-MF termasuk HC-MF23-UE adalah hubungan antara daya keluarnya dan inersia rotornya.Mitsubishi Electric merancang keluarga ini di sekitar rotor yang dioptimalkan untuk respon dinamis daripada kapasitas termalHasilnya adalah motor yang dapat mempercepat dan memperlambat beban kecil dengan sangat cepat tanpa memerlukan perangkat keras drive yang terlalu besar untuk mengelola dinamika.

Mengapa inersia rotor penting pada 200W? karena aplikasi yang menggunakan servo motor 200W pada flange 60mm hampir tidak pernah melakukan pekerjaan yang lambat, steady-state.posisi berulang: sebuah jari pegangan membuka dan menutup, sebuah tahap berputar kecil indeksasi antara stasiun, mekanisme posisi lensa yang melakukan sub-milimeter koreksi lusinan kali per detik.kemampuan motor untuk cepat menetap di posisi yang diperintahkan dan melakukannya tanpa berburu atau melampaui menentukan throughput mesin jauh lebih dari daya nominal.

Motor inersia ultra rendah mencapai hal ini dengan meminimalkan massa rotasi yang harus diatasi dengan setiap pembalikan arah.Setiap watt torsi yang tersedia pergi ke arah mengubah keadaan gerak beban, daripada dibelanjakan untuk mengatasi ketahanan mekanik motor sendiri untuk berubah.

Keterangan -UE: Apa yang sebenarnya dimaksud dengan kepatuhan internasional

Penggantinya yang melekat pada nomor bagian ini bukanlah detail sepele ¢ ia menentukan apakah motor dapat dipasang secara legal pada peralatan yang ditujukan untuk pasar tertentu.

Penunjukan -UE Mitsubishi berarti motor telah diproduksi dan diuji untuk memenuhi dua kerangka standar secara bersamaan:

Standar EN- persyaratan standar Eropa untuk mesin berputar listrik, termasuk seri IEC/EN 60034.Peralatan yang dijual di Wilayah Ekonomi Eropa yang memakai penanda CE harus mencakup komponen yang sesuaiSebuah motor yang sesuai dengan EN telah diuji untuk kompatibilitas elektromagnetik Eropa, tegangan rendah, dan persyaratan direktif mesin.

Standar UL/C-UL¢ Laboratorium Underwriters dan setara Kanada (CSA). UL daftar diperlukan atau sangat disukai untuk peralatan yang dipasang di Amerika Serikat dan Kanada,terutama di fasilitas komersial dan industri di mana asuransi, kode bangunan, atau kebijakan pengadaan pelanggan mandat komponen yang tercantum.

Untuk pembuat mesin dan integrator sistem yang bekerja di pasar global, versi -UE menghilangkan kebutuhan untuk memenuhi syarat varian motor terpisah untuk instalasi Amerika Utara versus Eropa.HC-MF23-UE yang sama dapat dirancang menjadi peralatan pengiriman ke kedua pasar. Standar HC-MF23 (tanpa -UE) tidak membawa sertifikasi ini. ini bukan perbedaan kosmetik.

Servo Amplifier Kompatibel Keluarga MR-J2

HC-MF23-UE berpasangan dengan keluarga amplifier MR-J2-20. Model amplifier menentukan antarmuka kontrol dan arsitektur komunikasi sumbu servo:

Dalam mesin yang sudah ada, amplifier sudah dipasang dan dikonfigurasi.Amplifier tidak perlu diganti ketika motor diganti dengan HC-MF23-UE yang identikJika amplifier yang ada juga akan diganti atau jika mesin sedang direkayasa ulang, pilih varian antarmuka yang sesuai dengan arsitektur bus kontrol mesin.

Varian HC-MF23 Sekilas

Motor dasar HC-MF23 diproduksi dalam beberapa konfigurasi untuk memenuhi persyaratan poros dan rem yang berbeda.

Daftar ini adalahHC-MF23-UE️ poros lurus, tanpa rem, sesuai dengan EN/UL/C-UL.Varian yang tepat untuk aplikasi Anda tergantung pada apakah rem tahan elektromagnetik diperlukan dan apakah kepatuhan standar internasional diperlukan untuk target pasar Anda.

Profil Aplikasi

HC-MF23-UE dirancang khusus untuk jenis mesin tertentu. Tidak mesin tugas berat. Tidak multi-kilowatt sumbu drive. Domain servo 200W ultra-low inersia pada flange 60mm adalah kompak, cepat,otomatisasi presisi:

Peralatan perakitan elektronik mekanisme pick-and-place komponen, penanganan PCB, penempatan konektor pitch halus. kecepatan siklus dalam aplikasi ini dapat melebihi beberapa ratus operasi per menit,dan massa yang dipindahkan cukup ringan sehingga inersia motor adalah faktor pembatas untuk waktu menetap.

Pembuatan semikonduktor dan layar datar- Pengolahan wafer, posisi panggung, dan mekanisme transportasi di mana kontrol kontaminasi, jejak kompak, dan akurasi posisi adalah kendala yang sama pentingnya.

Mesin pengemasan dan pelabelan- kepala aplikator label, kontrol pendaftaran untuk proses web-feed, dan mekanisme pengisian atau capping format kecil di mana sumbu harus tetap disinkronkan dengan aliran produk.

Otomatisasi medis dan laboratorium- robot pipetting, pengendali slide, dan tahap penentuan posisi instrumen analitik.dimana hilangnya referensi posisi selama siklus tenaga dapat mempengaruhi integritas proses.

Perlengkapan pemasangan multi-sumbu¢ sumbu individu dalam sistem yang lebih besar di mana masing-masing sumbu membawa muatan mekanik kecil dan kinerja sistem secara keseluruhan tergantung pada semua sumbu menyelesaikan gerakan mereka dalam anggaran siklus yang ketat.

Pengiriman dan Kondisi

Unit ini kapalbaru, dalam kemasan asli Mitsubishi Electric yang disegel pabrik. Pengiriman cepat gratis termasuk. Pemesanan internasional dikirim melalui DHL Express, FedEx International Priority, atau UPS Express dengan pelacakan penuh yang disediakan dari pengiriman hingga pengiriman.Satuan dalam persediaan disiapkan untuk pengiriman hari kerja yang sama untuk pesanan yang ditempatkan sebelum batas harian operator.

FAQ

T1: HC-MF23-UE terdaftar sebagai dihentikan. Apakah saya masih bisa menemukan unit baru, dan apakah unit surplus baru setara dengan unit OEM baru?

Mitsubishi Electric menghentikan seri HC-MF sebagai bagian dari transisi yang lebih luas dari platform servo MR-J2.Bagian ini tidak lagi diproduksi dan tidak tersedia melalui saluran resmi MitsubishiNamun, stok surplus baru dari produksi awal terus beredar di pasar suku cadang industri.dengan pengemasan dan label Mitsubishi asli yang utuh adalah dalam setiap aspek fungsional dan mekanis yang sama dengan apa yang awalnya disediakan melalui distribusi yang sahUntuk mesin yang dirancang di sekitar HC-MF23-UE, ini adalah jalur pemeliharaan yang mudah.Alternatifnya menggunakan unit yang diperbaiki atau direnovasi memperkenalkan sejarah layanan yang tidak diketahui dan biasanya membutuhkan verifikasi kinerja setelah instalasi.

T2: Apa perbedaan antara HC-MF23-UE dan HC-MFS23 yang lebih baru?

Seri HC-MF dan HC-MFS adalah generasi produk yang berbeda dari platform servo yang berbeda. HC-MF23-UE milik platform MR-J2; HC-MFS23 milik platform MR-J2S (Super).Kedua motor diberi nama 200W dengan torsi nominal yang sama 0.64 N · m dan kecepatan nominal 3.000 r / min, dan keduanya menggunakan flange 60 × 60 mm. Perbedaannya terletak pada antarmuka encoder:HC-MF23 menggunakan serial absolut/incremental encoder yang kompatibel dengan amplifier MR-J2, sedangkan HC-MFS23 membawa encoder absolut 17-bit yang dirancang untuk amplifier MR-J2S.Antarmuka pengkode ini tidak dapat langsung ditukarkan Jika mesin menggunakan penguat MR-J2, motor pengganti harus HC-MF23-UE, bukan HC-MFS23.

T3: Tidak ada rem elektromagnetik yang termasuk pada model ini. Apakah cocok untuk aplikasi sumbu vertikal?

HC-MF23-UE adalah varian tanpa rem, yang berarti posisi poros dipertahankan hanya melalui kontrol servo aktif sementara amplifier diaktifkan.atau sengaja cacat, tidak ada pengendalian mekanis yang mencegah poros bergerak di bawah gravitasi.Untuk sumbu horisontal atau sumbu vertikal yang membawa beban yang cukup ringan sehingga gerakan yang didorong gravitasi dapat diterima jika terjadi kehilangan dayaUntuk sumbu vertikal di mana gerakan ke bawah yang tidak terkendali akan merusak mesin, alat,atau benda kerja atau di mana peraturan keselamatan mengharuskan pengaman mekanis pilihan yang benar adalah HC-MF23B-UE, varian rem elektromagnetik yang secara mekanis mengunci poros saat pasokan rem dihapus.

T4: Apa yang disediakan oleh encoder absolut/inkremental serial di HC-MF23-UE, dan bagaimana hal itu mempengaruhi startup mesin?

Koder serial di HC-MF23-UE adalah kombinasi tipe absolut/inkremental,mengkomunikasikan data posisi ke amplifier MR-J2 melalui protokol serial daripada sinyal pulsa kuadratur A/B konvensional. Dalam mode absolut (ketika posisi absolut yang didukung baterai dikonfigurasi di amplifier), motor mempertahankan referensi posisinya melalui siklus daya,dan mesin dapat melanjutkan operasi setelah peristiwa mati listrik tanpa melakukan pengembalian referensi. Dalam mode inkremental, pengembalian referensi diperlukan pada setiap startup.Mode yang aktif tergantung pada konfigurasi parameter servo amplifier dan apakah baterai untuk mempertahankan posisi absolut terhubung ke amplifierIni bukan perbedaan perangkat keras pada motor itu sendiri, ini adalah pilihan konfigurasi sistem yang dibuat selama komisi mesin.

T5: Bisakah HC-MF23-UE didorong oleh amplifier Mitsubishi yang lebih modern seperti seri MR-J4?

Penguat seri HC-MF23-UE dan MR-J4 tidak secara langsung kompatibel tanpa perangkat keras adaptasi tambahan.MR-J4 menggunakan protokol komunikasi encoder yang berbeda dari encoder serial HC-MF23-UE, dan sambungan kabel langsung antara keduanya tidak akan menghasilkan sumbu servo fungsional.Mitsubishi Electric mengembangkan kit alat pembaruan khususnya amplifier MR-J4-DU_B-RJ020 dikombinasikan dengan kabel pembaruan MR-J2S sebagai jalur migrasi terdokumentasi dari MR-J2S ke MR-J4Namun, perhatikan bahwa jalur ini dikembangkan terutama untuk motor MR-J2S (bukan MR-J2).kompatibilitas dengan alat pembaruan harus dikonfirmasi dengan dukungan teknis Mitsubishi Electric sebelum berkomitmen untuk meningkatkan amplifierUntuk penggantian motor yang mudah dalam mesin yang ada,mengganti HC-MF23-UE dengan HC-MF23-UE lain yang digerakkan oleh amplifier MR-J2-20 asli tetap menjadi pendekatan yang paling sederhana dan paling andal.
