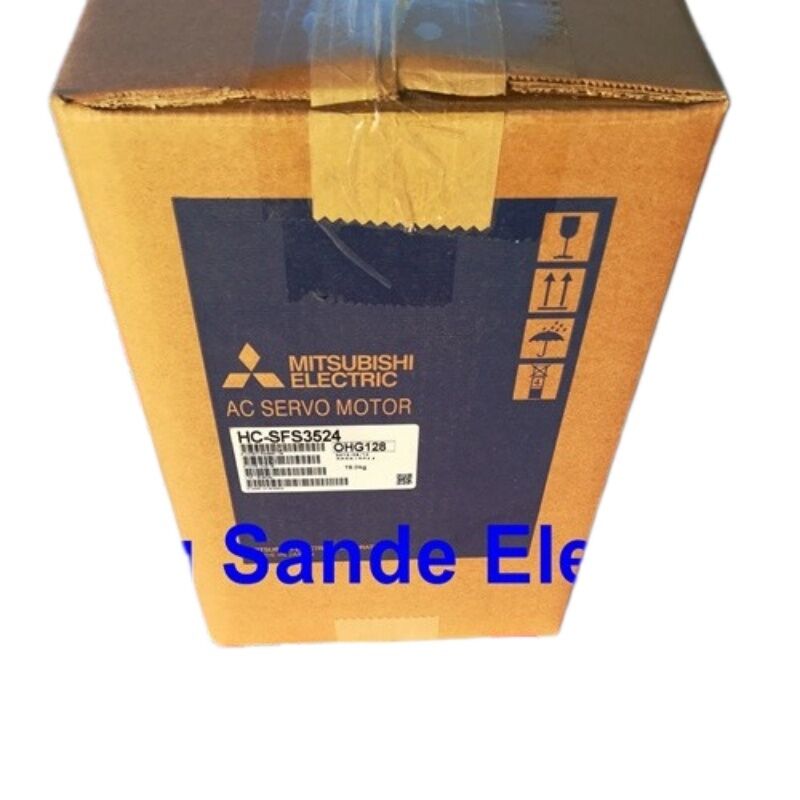

Mitsubishi HC-SFS3524 (HCSFS3524) — MELSERVO J2S 3.5kW AC Servo Motor, Kelas 400V, Poros Lurus, IP65

Identifikasi Suku Cadang

Nomor Suku Cadang: HC-SFS3524 (HCSFS3524)

Seri: Mitsubishi MELSERVO-J2S — Seri HC-SFS

Klasifikasi: Motor Servo AC Tanpa Sikat Inersia Sedang, Kapasitas Sedang

Kelas Tegangan: 400V (membedakannya dari padanan HC-SFS352 200V)

Kelas Motor Servo yang Berbeda

Sebagian besar motor servo dalam otomatisasi industri bekerja dalam kisaran sub-kilowatt — unit ringkas yang menggerakkan sekrup bola, meja pemosisian, dan indeks putar dengan permintaan torsi yang relatif sederhana. Mitsubishi HC-SFS3524 bukanlah motor itu. Pada output berkelanjutan 3,5kW dan torsi terukur 16,7 Nm, ini adalah motor servo kelas mesin perkakas yang dibuat untuk jenis sumbu yang membawa beban nyata: sadel penggilingan berat, meja kerja putar besar, sistem transfer multi-palet, dan sumbu pembentuk rem tekan di mana akurasi pemosisian dan output torsi berkelanjutan keduanya penting.

Seri HC-SFS menempati posisi tertentu dan disengaja dalam jajaran MELSERVO J2S Mitsubishi. Di mana seri HC-KFS dan HC-MFS dioptimalkan untuk aplikasi inersia ultra-rendah dan rendah dengan siklus titik-ke-titik yang cepat, HC-SFS adalah desain inersia sedang — yang disetel untuk stabilitas dan pengiriman torsi berkelanjutan yang mulus di bawah beban variabel, daripada respons akselerasi maksimum pada inersia minimal. Untuk aplikasi di mana rasio inersia beban terhadap inersia motor secara alami lebih tinggi, desain rotor seri SFS menghasilkan stabilitas loop tertutup yang lebih baik dan operasi yang lebih tenang daripada motor inersia rendah yang melawan beban inersia tinggi.

"24" dalam nomor suku cadang mengidentifikasi ini sebagai varian kelas suplai 400V — padanan yang setara secara elektrik dengan HC-SFS352, yang beroperasi pada 200V AC. Segala sesuatu tentang kedua motor tersebut identik secara mekanis dan magnetis; torsi terukur, rentang kecepatan, encoder, ukuran flensa, dan peringkat perlindungan sama. Versi 400V hanya menarik setengah arus (8,6A versus 17A terukur) pada tegangan suplai dua kali lipat — pertimbangan praktis untuk instalasi di mana infrastruktur tiga fasa 400V adalah standar, terutama di fasilitas industri Eropa dan Asia.

Spesifikasi Teknis

Hubungan Torsi-Kecepatan: Apa Arti Angka-angka dalam Praktik

Torsi terukur 16,7 Nm adalah apa yang dihasilkan motor ini secara terus menerus — output berkelanjutan yang dapat dipertahankan melalui siklus produksi penuh tanpa kelebihan beban termal. Torsi instan maksimum 50,1 Nm adalah puncak yang dapat dihasilkan motor untuk durasi singkat: lonjakan akselerasi saat sumbu mulai, deselerasi ke posisi, dan beban berlebih singkat saat masuk pemotongan.

Rasio antara kedua angka tersebut — sekitar 3:1 — adalah karakteristik desain seri HC-SFS. Ini berarti bahwa untuk setiap gerakan pemosisian di mana siklus kerja masuk akal, motor dapat berakselerasi dengan hampir tiga kali torsi terukur berkelanjutannya, memperpendek waktu dari diam ke laju umpan dan kembali ke diam lagi. Hasil praktisnya adalah penyelesaian sumbu yang cepat tanpa memerlukan motor inersia yang lebih rendah yang akan mengorbankan stabilitas operasional.

Pada kecepatan terukur 2.000 rpm, motor ini dioptimalkan untuk kopling langsung ke sekrup bola dan penggerak roda gigi daripada untuk aplikasi spindel berkecepatan tinggi. Pemasangan tipikal mungkin menghubungkan HC-SFS3524 secara langsung ke sekrup bola dengan pitch 10mm atau 20mm: pada 2.000 rpm, itu menghasilkan laju perjalanan linier 20 m/menit dan 40 m/menit masing-masing — berada dalam jangkauan traverse cepat mesin perkakas format sedang.

Kelas 400V — Implikasi Praktis

Pilihan antara HC-SFS3524 (400V) dan HC-SFS352 (200V) bukanlah pertanyaan kinerja — keduanya memberikan output mekanis yang identik. Ini adalah pertanyaan infrastruktur.

Suplai 400V tiga fasa adalah tegangan jaringan standar di Uni Eropa, sebagian besar Asia, dan banyak fasilitas industri modern di wilayah lain. Menjalankan sumbu servo 3,5kW dari suplai 400V daripada 200V berarti arus suplai pada beban penuh kira-kira setengahnya, yang memungkinkan penggunaan penampang kabel yang lebih kecil pada harness daya motor dan mengurangi kerugian resistif pada jalur kabel yang panjang antara kabinet penggerak dan sumbu mesin. Pada mesin multi-sumbu di mana beberapa motor HC-SFS3524 berjalan secara bersamaan, manfaat ukuran kabel kumulatif menjadi berarti.

Penguat servo 400V yang sesuai — MR-J2S-350A4 (antarmuka tujuan umum) atau MR-J2S-350B4 (antarmuka bus SSCNET) — mengambil dari suplai tiga fasa 400V yang sama, membuat seluruh rantai penggerak konsisten dengan infrastruktur daya fasilitas tanpa memerlukan transformator step-down.

Penguat Servo yang Kompatibel

Keempat varian penguat diberi peringkat untuk 3,5kW pada kelas 400V. Varian bus B4 SSCNET adalah pilihan standar untuk mesin yang menjalankan Pengontrol Gerak seri Q atau seri A Mitsubishi, di mana semua sumbu servo berkomunikasi melalui jaringan SSCNET serat optik berkecepatan tinggi daripada kabel pulsa individual. Varian tujuan umum A4 menerima perintah pulsa atau analog kecepatan/torsi dan cocok untuk konfigurasi pengontrol mandiri atau non-Mitsubishi.

Di Mana Motor Ini Ditempatkan

Sumbu utama pusat permesinan CNC. HC-SFS3524 berada dalam kelas torsi dan kecepatan yang sesuai untuk sumbu X/Y/Z pada pusat permesinan vertikal kelas menengah dan besar — mesin dengan ukuran meja dari 400mm × 800mm ke atas, di mana inersia penggerak sumbu tidak sepele dan torsi berkelanjutan di bawah beban pemotongan sama pentingnya dengan kecepatan traverse cepat.

Sumbu palet dan putar pusat permesinan horizontal. Indeksasi palet, penggerak sumbu keempat gaya tugu, dan sumbu pemosisian meja putar besar memerlukan torsi berkelanjutan dan penyelesaian yang tepat pada posisi terindeks. Desain SFS inersia sedang memberikan stabilitas beban yang dibutuhkan sumbu ini, dan encoder absolut 17-bit berarti tidak ada siklus homing yang diperlukan setelah setiap transfer palet atau awal pergeseran.

Penggerak pengukur belakang mesin rem tekan dan pembengkok. Sumbu pengukur belakang harus memposisikan penyangga belakang yang berat secara akurat terhadap langkah pembentukan, lalu menarik kembali dan memposisikan ulang di antara tikungan. Kombinasi torsi berkelanjutan 16,7 Nm dan flensa 176mm yang kokoh memberikan dasar mekanis untuk jenis tugas ini.

Sendi robot industri dan sumbu gantry. Sendi pergelangan tangan dan bahu robot dengan muatan tinggi, dan sistem transfer gantry yang memindahkan benda kerja berat antar stasiun proses, sangat cocok dalam amplop torsi HC-SFS3524. Kelas suplai 400V adalah standar dalam infrastruktur robot.

Mesin transfer dan jalur indeks multi-stasiun. Mesin transfer dengan mekanisme indeks geser atau putar menggunakan sumbu yang harus berakselerasi dan berdeselerasi perlengkapan berat berulang kali sepanjang giliran produksi. Toleransi termal seri SFS di bawah tugas berkelanjutan menjadikannya pilihan praktis untuk kelas pekerjaan ini.

Encoder Absolut: Tanpa Homing, Setiap Mulai

Encoder absolut 17-bit yang terpasang di HC-SFS3524 mempertahankan data posisi di seluruh siklus daya melalui cadangan baterai di penguat MR-J2S-350A4/B4. Ketika mesin dimulai ulang — setelah jeda giliran, pemeliharaan terencana, atau pemadaman listrik yang tidak terduga — setiap sumbu servo segera mengetahui posisinya. Pengontrol tidak perlu menjalankan urutan pengembalian referensi sebelum mesin dapat melanjutkan operasi otomatis.

Untuk sumbu 3,5kW pada pusat permesinan atau jalur transfer, ini bukan kenyamanan marjinal. Siklus pengembalian referensi pada sumbu besar dapat memakan waktu 30–90 detik tergantung pada perjalanan sumbu dan kecepatan pencarian. Kalikan itu di semua sumbu mesin multi-sumbu, dan waktu yang dihemat pada setiap startup — atau pada setiap peristiwa pemulihan daya selama giliran — terakumulasi dengan cepat selama berminggu-minggu dan berbulan-bulan produksi.

Posisi absolut dipertahankan oleh baterai lithium standar 3,6V di penguat. Mitsubishi merekomendasikan penggantian baterai secara siklus kira-kira tiga tahun untuk mencegah penurunan tegangan di bawah ambang batas retensi. Penguat akan mengeluarkan alarm peringatan baterai sebelum tegangan mencapai titik kritis, memberikan pemberitahuan sebelumnya untuk penggantian terjadwal.

Keluarga HC-SFS35: Referensi Varian

Semua varian berbagi spesifikasi torsi, kecepatan, encoder, dan flensa yang identik. Struktur akhiran mengikuti pola yang konsisten: "24" menunjukkan kelas 400V; "B" menunjukkan rem elektromagnetik; "K" menunjukkan poros beralur pasak.

Penanganan, Pemasangan, dan Penyimpanan

Kopling ke beban. HC-SFS3524 menggunakan poros lurus tanpa alur pasak. Kopling ke sekrup bola atau penggerak roda gigi memerlukan kopling poros gaya penjepit gesekan daripada pengaturan beralur pasak. Run-out pada antarmuka kopling harus diverifikasi sebelum pengencangan akhir — panduan pemasangan Mitsubishi untuk seri SFS menetapkan bahwa run-out poros sekrup bola pada kopling motor harus dijaga 0,01mm atau kurang untuk mencegah pembebanan radial periodik pada bantalan depan motor.

Orientasi pemasangan. Motor dapat dipasang dalam orientasi apa pun. Ketika ujung poros menghadap ke atas, manual instruksi Mitsubishi merekomendasikan penyediaan segel atau penghalang untuk mencegah oli atau cairan pemotong merambat ke bawah poros dan melewati segel oli ke dalam rumah bantalan seiring waktu.

Perutean kabel. Rutekan kabel daya motor dan kabel encoder dengan loop tetesan ke bawah sebelum mencapai konektor. Ini mencegah cairan diarahkan ke dalam badan konektor melalui aksi kapiler di sepanjang jaket kabel. Peringkat IP65 bergantung pada keterlibatan konektor yang benar, bukan hanya badan motor.

Penyimpanan. Unit baru yang disimpan sebagai suku cadang pemeliharaan harus disimpan di dalam ruangan antara −15°C dan +70°C, jauh dari risiko kondensasi. Poros motor harus diputar secara manual melalui beberapa putaran setiap tiga hingga enam bulan selama penyimpanan yang diperpanjang untuk menjaga distribusi gemuk bantalan. Unit yang disimpan lebih dari dua tahun harus memiliki pemeriksaan sinyal encoder sebelum pemasangan.

FAQ

Q1: Apa perbedaan antara HC-SFS3524 dan HC-SFS352, dan dapatkah keduanya digunakan secara bergantian di mesin yang sama?

HC-SFS3524 dan HC-SFS352 adalah motor yang identik secara mekanis dan magnetis — output 3,5kW yang sama, torsi terukur 16,7 Nm yang sama, kecepatan terukur 2.000 rpm yang sama, encoder 17-bit yang sama, flensa 176×176mm yang sama, peringkat IP65 yang sama. Satu-satunya perbedaan substansial adalah kelas tegangan suplai: HC-SFS352 beroperasi pada suplai kelas 200V AC, sedangkan HC-SFS3524 diberi peringkat untuk kelas 400V AC (tiga fasa 380V–480V). Keduanya tidak dapat dipertukarkan tanpa mengganti penguat servo agar sesuai dengan kelas tegangan suplai baru. HC-SFS3524 yang dipasangkan dengan penguat MR-J2S-350A kelas 200V tidak akan berfungsi — penguat juga harus varian kelas 400V (MR-J2S-350A4 atau yang setara). Pada mesin yang secara khusus dihubungkan untuk satu kelas tegangan, beralih antara kedua motor memerlukan verifikasi bahwa seluruh sistem penggerak — penguat, catu daya, dan perkabelan — konsisten dengan peringkat tegangan motor baru.

Q2: Penguat servo Mitsubishi mana yang kompatibel dengan HC-SFS3524, dan apakah varian bus SSCNET memerlukan parameter pengaturan motor yang berbeda?

HC-SFS3524 kompatibel dengan semua varian kelas 400V dari keluarga penguat MR-J2S-350: MR-J2S-350A4 (antarmuka analog/pulsa tujuan umum), MR-J2S-350B4 (SSCNET), MR-J2S-350CP4 (pemosisian bawaan), dan MR-J2S-350CL4 (lingkaran tertutup penuh). Untuk varian bus B4 SSCNET, motor diidentifikasi secara otomatis oleh penguat melalui komunikasi encoder selama inisialisasi ketika parameter tipe motor yang benar (parameter No. 0) dikonfirmasi. Pengaturan penguatan servo, rasio roda gigi elektronik, dan parameter posisi absolut dikonfigurasi secara identik terlepas dari apakah antarmuka penggerak adalah pulsa (A4) atau SSCNET (B4). Langkah komisioning utama yang umum untuk keduanya adalah melakukan inisialisasi parameter servo setelah koneksi awal, diikuti dengan memverifikasi penghitung posisi absolut setelah posisi referensi ditetapkan pada sumbu.

Q3: HC-SFS3524 memiliki poros lurus tanpa alur pasak. Susunan kopling apa yang harus digunakan untuk penggerak sekrup bola, dan apa yang terjadi jika kopling kaku digunakan?

Manual instruksi Mitsubishi sendiri untuk seri HC-SFS secara eksplisit memperingatkan terhadap penggunaan kopling kaku antara poros motor dan sekrup bola. Kopling kaku mentransmisikan setiap ketidaksejajaran — aksial, radial, atau angular — secara langsung sebagai beban periodik pada bantalan depan motor dan bantalan penyangga sekrup bola. Bahkan sedikit ketidaksejajaran, yang tidak terlihat oleh mata selama pemasangan, dapat secara signifikan mengurangi masa pakai bantalan dan menimbulkan riak periodik pada sinyal encoder yang muncul sebagai kebisingan kecepatan dalam loop servo. Solusi yang tepat adalah kopling fleksibel yang mengakomodasi ketidaksejajaran kecil sambil mentransmisikan torsi tanpa backlash. Kopling servo tipe rahang, tipe cakram, atau tipe bellows semuanya umum digunakan. Jika kopling kaku harus digunakan karena alasan kekakuan dalam aplikasi tertentu, Mitsubishi mensyaratkan bahwa run-out poros sekrup bola pada antarmuka kopling diverifikasi pada 0,01mm atau kurang sebelum perakitan akhir — tingkat presisi yang memerlukan pemeriksaan indikator dial yang tepat daripada inspeksi visual.

Q4: Motor ini terdaftar sebagai dihentikan. Apakah stok baru yang lama masih produk asli Mitsubishi Electric, dan apa yang harus diverifikasi pembeli sebelum membeli?

Ya — unit stok baru yang lama adalah produk asli Mitsubishi Electric yang diproduksi di Jepang sesuai spesifikasi asli. "Dihentikan" berarti Mitsubishi tidak lagi memproduksi unit baru dalam seri J2S, bukan berarti inventaris yang ada dalam bentuk apa pun diturunkan nilainya atau palsu. Pertimbangan praktis saat membeli cukup sederhana: konfirmasikan bahwa unit datang dalam kemasan asli Mitsubishi Electric, verifikasi label menunjukkan nomor suku cadang yang benar (HC-SFS3524, bukan varian seperti HC-SFS352 atau HC-SFS3524B), dan konfirmasikan dengan pemasok bahwa unit telah disimpan dalam kondisi yang sesuai. Untuk aplikasi yang paling sensitif terhadap keandalan, pembeli juga dapat meminta pemasok untuk melakukan pengujian fungsi dasar — mengonfirmasi komunikasi encoder aktif, resistansi isolasi dalam spesifikasi, dan tidak ada tanda-tanda kerusakan penyimpanan fisik — sebelum pengiriman. Mengingat HC-SFS3524 adalah motor tugas berat yang digunakan pada sumbu mesin kritis, tingkat verifikasi pra-pengiriman ini adalah tindakan pencegahan yang masuk akal.

Q5: Setelah mengganti motor HC-SFS3524 pada sumbu mesin, penguat servo menampilkan alarm posisi absolut hilang. Apa prosedur yang benar untuk memulihkan operasi normal?

Alarm posisi absolut hilang setelah penggantian motor adalah hal yang diharapkan dan normal — itu tidak menunjukkan ada yang salah dengan motor baru atau penguat. Alarm terjadi karena encoder 17-bit di motor baru belum menetapkan posisi referensinya relatif terhadap titik nol mekanis mesin. Prosedur untuk menghapusnya dan memulihkan operasi posisi absolut sedikit bervariasi antara implementasi pembuat mesin, tetapi urutan umumnya adalah: pertama pastikan sumbu secara fisik aman untuk bergerak; akui alarm dan alihkan kontrol ke mode manual (JOG); gerakkan sumbu ke titik referensi (home) mesin atau tanda nol, baik dengan referensi visual ke datum mekanis atau dengan operasi pengembalian referensi terkontrol seperti yang ditentukan oleh pembuat mesin; konfirmasikan posisi di pengontrol; dan kemudian jalankan perintah pengaturan posisi absolut di CNC atau PLC untuk menulis hitungan encoder saat ini sebagai referensi nol mesin. Setelah referensi ini ditetapkan, alarm akan hilang dan encoder absolut akan mempertahankan posisi di seluruh siklus daya berikutnya tanpa memerlukan pengulangan.
