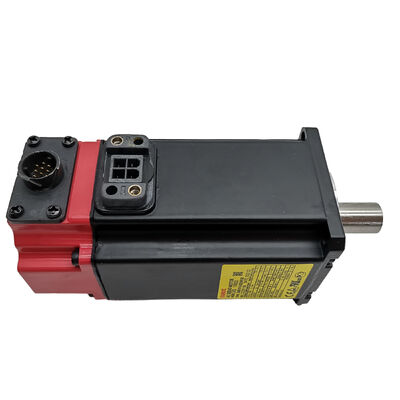

FANUC A06B-0116-B275#0008 — Motor Servo AC Beta βM1/4000, Poros Lurus dengan Alur Pasak dan Rem

Gambaran Umum

Nomor Suku Cadang: A06B-0116-B275#0008 (A06B0116B275#0008)

Deskripsi Lengkap: Motor Servo AC βM1/4000 — Poros Lurus, Alur Pasak, Rem Penahan, Encoder bA64b

Seri: Motor Servo AC FANUC Beta (β) Series

Penunjukan Model: βM1/4000

Motor, dalam Istilah Sederhana

FANUC A06B-0116-B275#0008 adalah motor servo AC tanpa sikat yang ringkas dari seri Beta (β) FANUC — lini produk yang dirancang FANUC khusus untuk penggerak sumbu yang hemat biaya dan andal tinggi dalam perkakas mesin dan peralatan pemosisian industri. Unit khusus ini adalah model βM1/4000: sekitar 1 Nm torsi terukur, dengan kecepatan maksimum 4.000 rpm.

Yang membedakan #0008 dari varian lain dalam keluarga A06B-0116 adalah kombinasi fitur perangkat kerasnya: poros lurus dengan alur pasak untuk kopling mekanis langsung, rem penahan yang diterapkan pegas untuk penahanan posisi saat diam, dan Pulsecoder absolut bA64b (nomor suku cadang encoder A860-0374-T303) untuk umpan balik posisi dan kecepatan loop tertutup. Ketiga elemen ini bersama-sama menjadikan motor ini pilihan utama untuk sumbu vertikal atau miring di mana beban gravitasi harus ditahan tanpa mengandalkan daya penggerak, dan di mana pun penahanan posisi absolut menghilangkan siklus homing setelah siklus daya.

FANUC membangun seri Beta berdasarkan filosofi yang berbeda dari motor seri Alpha (α). Di mana lini Alpha menargetkan kinerja dinamis tertinggi di ujung atas tuntutan perkakas mesin, seri Beta memprioritaskan kesederhanaan, kekompakan, dan operasi yang andal dalam aplikasi sumbu umpan tugas ringan — pusat pemesinan multi-sumbu, mesin bubut CNC kecil, peralatan pengeboran, unit penyadapan, dan jenis mesin serupa di mana penggerak sumbu torsi sedang yang merespons cepat adalah persis apa yang dibutuhkan aplikasi. βM1/4000 termasuk motor terkecil dalam jajaran ini, dan inersianya yang rendah berkontribusi pada respons akselerasi yang cepat dalam siklus pemosisian cepat.

Spesifikasi Teknis

Rem: Cara Kerja dan Mengapa Penting

Rem penahan pada A06B-0116-B275#0008 adalah diterapkan pegas dan dilepaskan secara elektrik — artinya rem akan aktif secara otomatis ketika suplai 24V DC dilepas dan nonaktif ketika daya diterapkan. Ini adalah desain yang aman dari kegagalan: jika daya servo terputus, jika penghentian darurat dipicu, atau jika mesin kehilangan daya secara tak terduga, rem akan mengunci sumbu segera tanpa perintah aktif apa pun.

Ini membuat motor sangat cocok untuk:

• Aplikasi sumbu Z vertikal, di mana berat kepala spindel, perkakas, atau benda kerja akan menyebabkan sumbu bergeser atau jatuh jika penggerak dilepas tanpa kunci mekanis
• Sumbu miring atau bersudut, terutama pada mesin multi-sumbu di mana komponen gravitasi bertindak di sepanjang arah perjalanan
• Aplikasi yang memerlukan penahanan posisi selama penggantian perkakas, probing, atau penjepitan benda kerja, di mana gerakan sumbu selama fase non-pemotongan akan menyebabkan kesalahan atau kerusakan

Satu poin penting untuk pemasangan: koil rem bersifat induktif, dan penyerap lonjakan harus dipasang di kabinet pada titik di mana suplai rem 24V DC beralih. Tanpa penyerap yang dinilai dengan benar, lonjakan tegangan saat koil rem nonaktif dapat merusak perangkat pengalih atau mengganggu elektronik di dekatnya. Ini adalah persyaratan standar FANUC untuk semua motor servo yang dilengkapi rem.

Encoder: Pulsecoder Absolut bA64b

Encoder yang dipasang pada A06B-0116-B275#0008 adalah bA64b — pulsecoder serial digital absolut FANUC untuk keluarga motor Beta, dengan 64.000 hitungan per putaran. Berbeda dengan encoder inkremental, yang memerlukan siklus referensi-kembali (homing) setiap kali mesin dinyalakan, bA64b mempertahankan posisi absolut di seluruh siklus daya. CNC mengetahui persis di mana setiap sumbu berada saat sistem aktif, tanpa memerlukan urutan homing.

Ini paling penting dalam lingkungan produksi. Setiap siklus homing membutuhkan waktu — biasanya 30 hingga 60 detik per sumbu tergantung pada kecepatan perjalanan dan konfigurasi sumbu. Mesin dengan tiga atau empat sumbu Beta yang menjalankan encoder bA64b dapat melanjutkan pemotongan produktif hampir segera setelah restart, gangguan daya, atau pematian terkontrol. Selama satu giliran produksi penuh, penghematan waktu kumulatif dapat diukur.

Posisi absolut dipertahankan menggunakan fungsi cadangan yang terpasang di amplifier atau CNC. Tidak ada baterai yang housed di dalam motor itu sendiri — sirkuit retensi berada di sisi penggerak, yang menyederhanakan penggantian motor karena encoder tidak membawa data spesifik mesin yang akan hilang selama penggantian.

Amplifier dan Kontrol CNC yang Kompatibel

A06B-0116-B275#0008 beroperasi dalam ekosistem servo Beta FANUC dan kompatibel dengan berbagai macam amplifier dan platform CNC FANUC:

Amplifier Servo yang Kompatibel

Kontrol CNC yang Kompatibel

FANUC Seri 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate, dan Power Mate i.

Nomor ID motor harus dikonfigurasi dengan benar dalam parameter servo CNC setelah pemasangan. Pada kontrol seri i, ini biasanya dilakukan melalui layar pengaturan servo dengan penulisan parameter diaktifkan (PWE = 1), diikuti dengan prosedur inisialisasi parameter servo FANUC standar. ID motor dipilih berdasarkan penunjukan model motor (empat digit tengah dari nomor suku cadang A06B-xxxx-Bxxx).

Di Mana Motor Ini Digunakan

Bingkai βM1/4000 dan karakteristik keluarannya sangat cocok untuk kelas aplikasi perkakas mesin tertentu. Beberapa pemasangan umum:

Pusat pemesinan kecil dan menengah — Jejak kaki ringkas seri Beta M menjadikannya pasangan alami untuk sumbu sekunder pada pusat pemesinan vertikal kecil: sumbu keempat, penggerak pengubah perkakas, pemosisian pengubah palet, atau gerakan meja tambahan. Rem penahan memastikan posisi indeks dipertahankan tanpa torsi servo berkelanjutan, mengurangi beban termal selama fase non-pemotongan.

Mesin pengeboran dan penyadapan CNC — Siklus sumbu Z yang cepat pada beban sedang adalah tempat βM1/4000 berkinerja konsisten. Inersia rendah mendukung akselerasi cepat tanpa menuntut torsi puncak di luar kemampuan motor, dan encoder absolut menghilangkan overhead homing di awal setiap siklus batch.

Perlengkapan jalur transfer khusus — Dalam lini produksi otomatis di mana sumbu servo memindahkan perlengkapan atau penjepit di antara dua posisi tetap, kombinasi kecepatan 4.000 rpm yang cepat dengan rem terintegrasi dan penahanan posisi absolut praktis dan andal selama siklus produksi yang panjang.

Sumbu mesin periferal dan tambahan — Penggerak konveyor chip, pemosisian meja putar, pemosisian nosel pendingin, dan fungsi tambahan lainnya mendapat manfaat dari motor servo yang ringkas dan mandiri yang terintegrasi dengan bersih ke dalam arsitektur kontrol FANUC yang ada tanpa menambahkan keluarga penggerak terpisah.

Catatan Pemasangan dan Perawatan

Kopling poros. Poros lurus berpasak menerima kopling alur pasak standar. Saat menggunakan kopling kaku ke sekrup bola, kelonggaran poros sekrup harus 0,01 mm atau kurang untuk menghindari beban periodik pada bantalan motor yang dapat menyebabkan keausan dini dan kebisingan encoder.

Perutean kabel. Peringkat IP65 motor melindungi dari percikan jet air dari arah mana pun, tetapi penyegelan konektor bergantung pada konektor pasangan yang terpasang dan terkunci sepenuhnya. Rutekan kabel encoder dengan loop tetesan — tikungan ke bawah pada kabel sebelum mencapai konektor — untuk mencegah cairan merambat di sepanjang kabel ke badan konektor.

Sirkuit rem. Sambungkan suplai rem 24V DC melalui relai atau keluaran transistor, bukan hanya melalui sakelar mekanis. Pasang dioda flyback atau peredam RC di seluruh terminal koil untuk melindungi sirkuit pengalih.

Penyimpanan. Jika unit disimpan di inventaris, simpan di lingkungan dalam ruangan yang kering antara 10°C dan 30°C, jauh dari risiko kondensasi, dan hindari lokasi yang bergetar. Untuk penyimpanan yang lama, poros motor harus diputar secara manual setiap beberapa bulan untuk mendistribusikan kembali gemuk bantalan dan mencegah titik datar.

FAQ

Q1: Apa perbedaan antara A06B-0116-B275#0008 dan A06B-0116-B275#7008, dan apakah keduanya dapat dipertukarkan?

A06B-0116-B275#0008 adalah varian standar dengan poros lurus dan alur pasak, sementara #7008 terdaftar sebagai referensi silang alternatif oleh beberapa pemasok. Keduanya memiliki spesifikasi motor inti yang sama — model βM1/4000, poros berpasak lurus, rem penahan, dan encoder bA64b. Dalam praktiknya, kedua nomor suku cadang ini diperlakukan sebagai setara secara fungsional oleh banyak distributor dan organisasi layanan FANUC, dan motor yang sama mungkin membawa salah satu penunjukan tergantung pada pasar tempatnya dipasok atau bagaimana ia awalnya dipesan. Jika Anda mencari unit pengganti, nomor suku cadang mana pun akan melayani pemasangan mesin yang sama asalkan spesifikasi lainnya (tipe poros, rem, tipe encoder) sesuai dengan persyaratan aplikasi Anda. Selalu verifikasi sufiks lengkap dan nomor suku cadang encoder saat melakukan pemesanan untuk mengonfirmasi spesifikasi perangkat keras lengkap.

Q2: Mesin memiliki sumbu vertikal yang menggunakan motor ini. Apa prosedur yang benar untuk menangani rem selama pengaturan parameter servo dan commissioning?

Selama commissioning awal pada sumbu vertikal, rem harus dilepaskan secara manual (dengan menerapkan 24V DC ke koil rem) sebelum mencoba gerakan servo apa pun dengan penggerak diaktifkan, termasuk urutan penyesuaian otomatis parameter servo. Mencoba menggerakkan sumbu melawan rem yang aktif akan menghasilkan kesalahan pelacakan dan dapat merusak kopling atau poros. Pada kontrol seri i FANUC, konfirmasikan logika sinyal pelepasan rem di tangga PMC — rem harus dilepaskan ketika sinyal servo siap (SRDY) dikonfirmasi dan keluaran pengaktifan penggerak aktif, dan harus aktif kembali dalam penundaan singkat (biasanya 200–500 ms) setelah penggerak dinonaktifkan atau alarm terjadi. Parameter waktu yang tepat diatur di PMC dan harus divalidasi dengan beban aktual untuk memastikan sumbu tidak bergerak setelah rem aktif. Penyerap lonjakan di seluruh terminal koil rem di dalam kabinet adalah wajib; tanpanya, transien pengalihan dapat menyebabkan alarm CNC intermiten atau kerusakan kontak.

Q3: Apakah encoder bA64b di A06B-0116-B275#0008 memerlukan baterai untuk retensi posisi absolut, dan apa yang terjadi jika encoder kehilangan daya?

Tidak ada baterai yang housed di dalam motor itu sendiri. Retensi posisi absolut untuk encoder bA64b ditangani oleh amplifier servo atau unit CNC — sirkuit cadangan yang relevan berada di elektronik penggerak, bukan di motor. Ini adalah poin praktis penting untuk penggantian motor: ketika Anda mengganti A06B-0116-B275#0008, encoder itu sendiri tidak membawa data posisi mesin yang tersimpan yang akan hilang. Setelah penggantian motor, CNC biasanya akan meminta penetapan kembali posisi referensi pada sumbu tersebut (mesin mungkin menampilkan alarm posisi absolut hilang, mengharuskan operator untuk memindahkan sumbu secara manual ke titik referensi dan mengonfirmasi posisi). Setelah referensi satu kali ini ditetapkan, operasi absolut normal dilanjutkan. Prosedur spesifik bervariasi tergantung pada model CNC dan implementasi pembuat mesin dari rutinitas pengaturan titik nol.

Q4: Bisakah A06B-0116-B275#0008 digerakkan oleh amplifier SVM seri Alpha alih-alih amplifier Beta SVU standar?

Ya. Motor seri Beta FANUC, termasuk βM1/4000, kompatibel dengan amplifier modul Alpha SVM serta keluarga Beta SVU. Modul sumbu tunggal SVM1-12 (A06B-6079-H101) dan sumbu ganda SVM2 dalam kelas arus 12A umum digunakan dengan βM1/4000. Konfigurasi nomor ID motor dalam parameter servo CNC mencakup model motor yang sama terlepas dari apakah penggerak adalah unit Beta SVU atau Alpha SVM. Mencampur motor Beta dengan amplifier Alpha adalah konfigurasi yang didokumentasikan dan didukung yang banyak digunakan pada mesin di mana integrator memilih platform penggerak Alpha untuk sumbu lain tetapi membutuhkan bingkai motor Beta yang lebih kecil untuk sumbu torsi rendah. Peringkat arus amplifier masih harus sesuai dengan persyaratan arus berkelanjutan dan puncak motor, dan perbedaan pinout kabel antara konektor motor Beta dan Alpha perlu ditangani dengan kabel adaptor yang benar atau dengan memverifikasi nomor suku cadang kabel spesifik untuk amplifier yang dituju.

Q5: Apa saja tanda-tanda bahwa motor ini perlu diganti daripada diperbaiki, dan apakah perbaikan lapangan encoder bA64b praktis?

Alasan paling umum untuk mengganti A06B-0116-B275#0008 daripada memperbaikinya adalah: alarm SV (servo) yang persisten terkait dengan kesalahan komunikasi encoder yang tidak hilang setelah inspeksi kabel dan pemasangan kembali konektor; kerusakan fisik pada poros, alur pasak, atau rumah akibat tabrakan atau beban berlebih; kegagalan isolasi belitan yang dikonfirmasi oleh pengukuran resistansi isolasi yang rendah (biasanya di bawah 1 MΩ pada 500V DC menjadi perhatian untuk motor FANUC); dan kegagalan rem di mana rem tidak lagi menahan torsi terukur atau koil memiliki sirkuit terbuka. Penggantian lapangan cakram atau elektronik encoder bA64b umumnya tidak praktis atau direkomendasikan tanpa peralatan khusus — encoder adalah rakitan optik presisi yang membutuhkan kondisi ruang bersih, perkakas terkalibrasi untuk pemasangan cakram, dan peralatan uji fungsional untuk memverifikasi integritas sinyal setelah perakitan ulang. Dalam sebagian besar situasi lapangan, lebih cepat dan lebih andal untuk mengganti unit motor lengkap. Organisasi layanan FANUC yang bereputasi baik dapat memperbaiki motor dan mengganti encoder dalam kondisi terkontrol, yang merupakan pilihan yang valid ketika unit pengganti asli langka.
