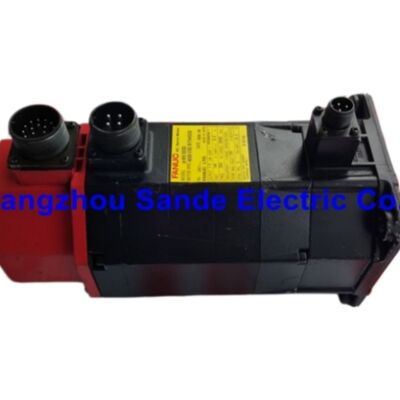

FANUC A06B-0162-B175#0006 Alpha Series αM6/3000 AC Servo Motor, Taper Shaft, Brake, αA64 Absolute Pulsecoder, Flying Leads

Referensi Cepat

Nomor Bagian:A06B-0162-B175#0006 (juga disebut sebagai A06B0162B175#0006)

Motor model:FANUC αM6/3000 ¢ Seri Alpha, sub-keluarga M

Konfigurasi kunci:Poros kerucut · 24V DC memegang rem · αA64 absolute encoder · Terakhir kabel flying leads

Ringkasan Produk

PeraturanFANUC A06B-0162-B175#0006adalah servo motor AC 1,4 kW dari seri Alpha (α) generasi pertama FANUC, khususnya sub-seri αM, kelompok kompak medium-frame yang dikembangkan untuk aplikasi sumbu input alat mesin CNC.Pada tingkat yang paling mendasar, ini adalah tubuh motor αM6/3000 yang dilengkapi dengan tiga fitur yang bersama-sama mendefinisikan nomor bagian lengkap: poros output kerucut, rem pemegang DC 24V yang dilepaskan secara listrik,dan konfigurasi kabel pabrik menggunakanPintu terbang(ujung kawat telanjang tanpa konektor cetakan yang sudah dipasang sebelumnya). That last detail is what separates the #0006 from otherwise identical B175 variants and makes this motor the preferred choice in OEM machine builds and custom cable harness installations where the integrator terminates the wiring directly into their own connector housings or junction boxes.

Motor ini adalah komponen yang mapan dari ekosistem sumbu input FANUC Alpha, sepenuhnya kompatibel dengan servo amplifier seri Alpha SVM dan SVU dan banyak digunakan di pusat pemesinan CNC,pusat pemutarSeperti semua motor αM6/3000, ia beroperasi pada 3,000 putaran per menit dengan torsi nominal 6 Nm dan mengembalikan data posisi absolut encoder melalui αA64 pulsecoder pada 64,000 menghitung per revolusi.

Spesifikasi yang Diverifikasi

Poros Kerucut: Tujuan Desainnya dan Implikasi Praktisnya

Platform motor αM6/3000 dirancang dengan poros kerucut sebagaikonfigurasi poros output standarIni bukan pilihan alternatif yang ditambahkan nanti Dokumen teknik FANUC sendiri merekomendasikan poros kerucut di mana pun desain mesin dan jadwal pengiriman memungkinkan, dan alasannya sederhana: kopling kerucut yang dipasang dengan benar memberikan pusat diri,koneksi zero-backlash yang mendistribusikan beban keterlibatan pada area kontak yang lebih besar daripada poros paralel dengan kunci, dan dapat dihapus dan dipasang kembali secara andal tanpa kerusakan mekanis pada poros atau lubang kopling.

Pada sumbu input mesin alat, sifat-sifat ini penting. kopling antara servo motor dan baling-balingatau roda gigi sabuk pencetak waktu harus mempertahankan keselarasan yang konsisten dan mengirimkan torsi tanpa tergelincir atau tergangguKoneksi yang lebih sempit, setelah ditarik dengan benar dengan torsi instalasi yang sesuai, tidak tergelincir.Penghapusan bersih dan tidak mengganggu akhir permukaan poros dengan cara yang menekan atau mengemudi off kopling lurus-bor kadang-kadang tidak.

Untuk A06B-0162-B175#0006 secara khusus, dimensi kerucut mengikuti standar FANUC untuk bingkai αM6.atau peralatan yang dipasang harus sesuai dengan spesifikasi kerucut ini persis bukan bagian berlubang sejajar dengan sarung adaptor, tapi komponen bor kerucut dengan dimensi yang benar dibuat untuk keluarga motor ini.

Menangkap Rem: Cara Fungsinya dan Kapan Pentingnya

Rem yang dipasang pada A06B-0162-B175#0006 adalahrem pegangan listrik dengan menggunakan pegasMemahami logika operasi sangat penting untuk instalasi dan pemecahan masalah: rem adalahdiaktifkan ketika pasokan 24V tidak ada(kekuatan pegas menggenggam rotor) dandilepaskan ketika 24V diterapkan(elektromagnet mengatasi pegas). Desain fail-safe ini berarti kehilangan daya, apakah direncanakan atau tidak direncanakan, secara otomatis menerapkan rem.Hal ini mencegah beban yang didorong jatuh di bawah gravitasi ketika servo drive dimatikan atau dalam keadaan E-stop.

Brek standar pada motor seri B175 ditandai dengan torsi tahan 2 Nm ∙ kekuatan retensi statis, bukan rem pengereman dinamis.untuk tidak memperlambat beban berputarMenggunakannya sebagai rem dinamis akan dengan cepat merusak permukaan gesekan dan menyebabkan kegagalan rem dini.drive memperlambat motor di bawah daya servo dikendalikan pertama; rem hanya bekerja setelah sumbu berhenti.

Waktu pelepasan rem penting dalam pengoperasian. Pasokan 24V ke rem harus diterapkan (dan diverifikasi) sebelum servo drive mencoba untuk memindahkan poros.Kesalahan pengisian umum adalah kapasitas pasokan 24V yang tidak memadai atau resistensi kabel yang berlebihan pada kumparan rem, yang mengakibatkan medan magnet yang lebih lemah dari yang ditentukan, pelepasan yang tidak lengkap, dan hambatan intermiten atau pemanasan dari rangkaian rem.Sebuah absorber tegangan (diode snubber atau sirkuit RC) harus selalu dipasang di koneksi kumparan rem di kabinet daya magnet untuk menekan lonjakan tegangan yang dihasilkan pada deenergization.

Flying Leads: Apa Arti Suffix #0006 Dalam Praktek

Penggantinya#0006pada motor ini menentukanPintu terbangKabel daya, kabel umpan balik, dan kabel rem semuanya keluar dari badan motor dengan ujung kawat telanjang.Kabel hanya berakhir dengan konduktor stripped siap untuk integrator untuk terhubung.

Ini adalah pilihan pemesanan yang disengaja, bukan langkah pengurangan biaya.

• Mesin OEM merakit kabel sendiri dengan jenis konektor internal standar yang berbeda dari FANUC standar stiker melingkar
• Motor yang dipasang ke dalam rantai kabel atau saluran di mana konektor yang sudah dipasang tidak akan melewati saluran tanpa dikeluarkan pula
• Instalasi ini menggunakan kabel blok terminal dalam kandang, membuat terminasi kawat langsung lebih rapi daripada menambahkan konektor kawin
• Rapat kabel dilakukan oleh pemasok kabel spesialis yang berakhir dengan kualitas dan spesifikasi mereka sendiri

Untuk pengguna akhir yang membeli motor ini sebagai pengganti langsung, persyaratan flying leads harus dipahami sebelum memesan.Jika mesin di lapangan memiliki kabel dengan konektor standar FANUC yang dicetak, motor # 0006 tidak dapat disambungkan langsung baik kabel mesin yang ada harus diakhiri kembali untuk mencocokkan atau varian yang dilengkapi konektor yang benar (biasanya tidak ada akhiran,atau #0000) harus dipesan sebagai gantinyaMengganti motor yang terbang tanpa memperhitungkan hal ini akan membuat mesin tidak dapat menghubungkan penggantian sampai pekerjaan kabel tambahan selesai.

αA64 Absolute Pulsecoder: Encoder Architecture dan Battery Backup

A06B-0162-B175#0006 menggunakanαA64 serial absolut pulsecoder, pengkode optik terintegrasi ke dalam tutup belakang motor.000 counts-per-revolution resolution feeds high-precision position data back to the servo amplifier through a serial communication link rather than the parallel A/B/Z quadrature lines used in older encoder technologies.

Pengendalian posisi dalam mode absolut tergantung padaBaterai lithium cadangan yang ditempatkan di amplifier servoBaterai mempertahankan multi-putaran posisi counter sementara mesin dimatikan; ketika daya dipulihkan,CNC dapat membaca kembali posisi sumbu absolut tanpa memerlukan lari kembali referensiNamun, jika baterai gagal atau diizinkan untuk menguras sepenuhnya, data posisi hilang dan pengembalian referensi harus dilakukan sebelum mesin dapat melanjutkan operasi normal.

Kode alarm FANUCSV5136(tekanan baterai rendah) danSV5137(tekanan baterai nol / data posisi hilang) adalah indikator diagnostik untuk kondisi ini.SV5136 memberikan periode peringatan sebelumnya data posisi masih utuh tetapi penggantian baterai harus dijadwalkan segera. SV5137 berarti data hilang; setelah penggantian baterai, siklus kembali referensi penuh adalah wajib.Pergantian baterai yang direncanakan pada interval layanan reguler (biasanya setiap dua sampai tiga tahun dalam layanan produksi normal) mencegah gangguan yang tidak direncanakan dari kehilangan baterai encoder.

Servo Amplifier yang Kompatibel

A06B-0162-B175#0006 secara mekanis dan listrik dapat ditukarkan dengan semua varian A06B-0162-B*** lainnya untuk tujuan pemilihan amplifier.yang membutuhkan saluran servo amplifier 80A.

Pada modul dua sumbu, αM6/3000 harus menempatisumbu Msaluran (rating 80A). L-saluran pada SVM2-40/80 dicatatkan untuk 40A saja dan tidak dapat mendorong motor ini.

A06B-0162-B175 Tabel Referensi Varian

Semua varian yang tercantum: αM6/3000, 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A.

FAQ

T1: Apa perbedaan praktis antara A06B-0162-B175#0006 dan A06B-0162-B175 tanpa akhiran, dan apakah itu penting untuk penggantian lapangan?

Satu-satunya perbedaan adalah ujung kabel.A06B-0162-B175(tanpa akhiran) kapal dengan konektor cetakan FANUC standar pada kabel daya dan kabel rem, memungkinkan plug-in langsung ke kabel mesin yang ada.#0006varian kapal dengan kabel yang sama berakhir sebagai kabel terbang telanjang ujung kawat strip tanpa rumah konektor yang dipasang.dan αA64 encoder secara fisik identikDalam skenario penggantian lapangan, perbedaan ini sangat penting: jika mesin menggunakan konektor FANUC standar dan motor pengganti memiliki kabel terbang,pekerjaan kabel tambahan diperlukan sebelum motor dapat dihubungkanJika motor pengganti adalah versi yang dilengkapi konektor dan mesin awalnya di kabelkan ke kabel terbang, konektor pada motor mungkin tidak cocok dengan terminal lapangan dipasang.Selalu konfirmasi gaya terminasi kabel terhadap skema koneksi mesin sebelum memesan; Memesan penghentian yang salah menambah downtime yang bisa dihindari.

T2: Poros vertikal mesin menggunakan motor ini

Setelah memasang motor pengganti dan sebelum melepaskan poros untuk produksi normal, tiga pemeriksaan harus dilakukan pada sistem rem. verify that the 24V DC supply to the brake coil is at the correct voltage and that the wiring continuity is intact through the new flying leads termination — any connection error in the flying leads will prevent the brake from releasing correctlyKedua, dengan servo drive diaktifkan dan sumbu yang dipegang oleh drive,perintah pasokan 24V off dan memverifikasi bahwa poros tidak melayang di bawah beban geser vertikal ini mengkonfirmasi rem memegangKetiga, dengan penggerak diaktifkan dan pasokan rem 24V diaktifkan (rem dilepaskan),Memverifikasi bahwa poros bergerak bebas tanpa tarikan atau resistensi abnormal. Ini mengkonfirmasi rem telah sepenuhnya dilepaskan dan tidak menyeret rotor.. Partial release due to insufficient 24V supply voltage or high resistance in the brake coil wiring is a common post-installation issue that shows up as axis following error or elevated motor temperature during normal operation.

T3: Setelah mengganti motor ini, CNC menampilkan alarm pulsecoder dan tidak akan memungkinkan pengembalian referensi.

Penyebab yang paling umum adalah bahwa data posisi absolut hilang dari encoder αA64 selama swap.Hal ini terjadi ketika motor pengganti terhubung tanpa baterai terisi di amplifier servo, atau ketika baterai amplifier sudah dekat dengan akhir hidup dan gangguan daya selama pertukaran motor menyelesaikan pembuangan.pengkode baru tidak memiliki data posisi yang tersimpan dan CNC mendeteksi ini sebagai kesalahan pulsecoder ¢ biasanya alarm SV5137 atau setaraResolusi mudah: konfirmasi baterai amplifier diganti dengan unit baru, siklus daya untuk membiarkan baterai baru stabil,kemudian melakukan pengembalian referensi penuh (pengembalian titik nol) pada sumbu yang terkenaSetelah referensi ditetapkan, CNC menyimpan offset mutlak untuk encoder baru dan sumbu akan beroperasi secara normal pada siklus daya berikutnya tanpa memerlukan pengembalian referensi berulang.Jika muncul SV5136 (baterai rendah) bukan SV5137, data posisi mungkin masih utuh

T4: Apakah poros kerucut pada motor ini memiliki spesifikasi yang sama dengan poros kerucut yang digunakan pada varian poros lurus αM6 dengan adaptor kerucut, dan dapatkah kopling ditukar?

Tidak. poros kerucut pada A06B-0162-B175 adalah integral, mesin kerucut pada poros output motor geometry kerucut dibangun ke dalam poros itu sendiri.B775 seri) tidak memiliki kerucut ini dan tidak dapat dilengkapi dengan adaptor untuk menciptakan antarmuka kerucut setaraSebaliknya, kopling, katrol, atau gigi dengan lubang kerucut yang diolah sesuai dengan spesifikasi kerucut αM6 hanya akan cocok dengan varian motor poros kerucut.Jika mesin dirancang di sekitar konfigurasi poros kerucut, motor pengganti poros lurus tidak dapat digunakan tanpa juga mengganti komponen kopling di sisi mekanis.selalu sesuai dengan jenis poros serta nomor model motorPoros kerucut dalam keluarga αM6 juga memiliki kunci khusus atau tanpa kunci, tergantung pada varian motor; untuk B175, poros kerucut adalah versi standar tanpa keyway terpisah.

T5: Motor ini terdaftar sebagai dihentikan. Apa pilihan yang tersedia untuk setara modern, dan apakah penggantian lintas seri mudah?

Seri FANUC Alpha, termasuk A06B-0162-B175#0006, telah dihentikan sebagai produk produksi saat ini. The first is sourcing NOS (new-old-stock) or professionally refurbished units through specialist FANUC parts suppliers and servo motor repair facilities — this is a like-for-like replacement that requires no changes to the machine, amplifier, atau CNC parameter. yang kedua adalah meningkatkan ke saat iniSeri FANUC αi, di mana kelas setara fungsional akan ditemukan diαiF 8/3000atau motor keluarga αiF serupa dengan poros kerucut dan opsi rem. penggantian motor seri αi tidak plug-and-play: membutuhkan servo amplifier seri αi (jika belum dipasang),Kabel umpan balik generasi baru, memperbarui parameter CNC untuk ID motor baru, dan konfirmasi bahwa dimensi poros kerucut dan tegangan rem sesuai dengan desain mekanik dan listrik mesin.Untuk mesin dengan sisa umur yang panjang di mana ketersediaan suku cadang adalah perhatian utama, upgrade full drive ke platform αi masuk akal sebagai proyek yang direncanakan. Untuk mesin yang mendekati akhir hidup atau di mana gangguan upgrade αi tidak dibenarkan,penggantian yang direnovasi tetap menjadi pilihan yang paling praktis.
