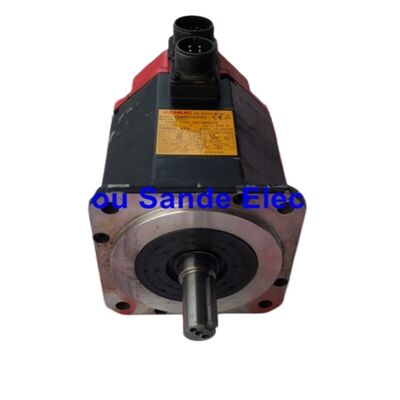

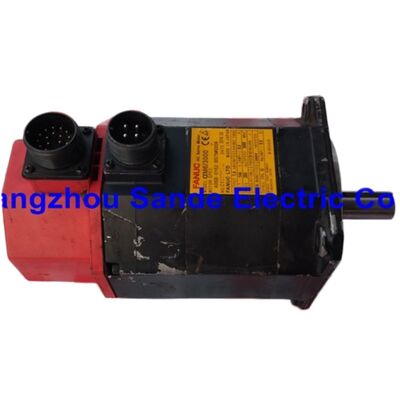

FANUC A06B-0162-B575—0008 — Motor Servo AC Seri Alpha αM6/3000, Poros Lurus dengan Alur Pasak, Pulsecoder Absolut αA64

Tinjauan Produk

Nomor suku cadang dasar FANUC A06B-0162-B575—0008 adalah motor servo AC tiga fasa dari seri Alpha (α) FANUC, model yang ditunjuk αM6/3000 — torsi terukur 6 Nm pada kecepatan maksimum 3.000 rpm, menghasilkan output terukur kontinu 1,4 kW. Konfigurasi spesifik ini menggabungkan poros lurus dengan alur pasak (#0008), tanpa rem, dan pulsecoder absolut αA64 — menjadikannya pilihan utama untuk aplikasi sumbu umpan di mana retensi posisi absolut yang andal diperlukan dan rem penahan tidak ditentukan oleh pembuat mesin.

A06B-0162-B575—0008 termasuk dalam sub-seri αM dalam keluarga motor Alpha FANUC, sekelompok motor servo ringkas yang disegel yang direkayasa khusus untuk penggerak umpan mesin perkakas CNC kecil hingga menengah, termasuk pusat permesinan vertikal, mesin bubut CNC, dan mesin gerinda multi-sumbu.

Spesifikasi Terverifikasi

Seri αM dalam Konteks

Keluarga motor servo Alpha FANUC mencakup berbagai peringkat torsi dan kecepatan, tetapi di dalamnya sub-seri αM menempati ceruk tertentu: motor yang dirancang untuk pemasangan ringkas pada sumbu mesin perkakas tugas menengah, di mana inersia rendah dan respons dinamis cepat lebih penting daripada output puncak. αM6/3000 berada di ujung bawah rentang torsi αM — di atas αM2/3000 dan αM2.5/3000 — dan banyak ditemui pada sumbu X, Y, dan Z dari pusat permesinan vertikal yang lebih kecil, mesin bubut turret CNC, dan mesin gerinda presisi yang dibangun selama periode produksi generasi Alpha FANUC.

Apa yang disampaikan oleh penunjukan "M" cukup lugas: ini adalah motor inersia menengah dengan desain rangka yang dioptimalkan untuk amplop dimensi sadel sumbu mesin perkakas dan kepala tetap. Mereka berbagi konstruksi tersegel yang sama dan pulsecoder αA64 seperti motor keluarga Alpha yang lebih besar, tetapi ukuran flensa yang lebih kecil dan massa yang lebih rendah membuatnya lebih mudah untuk diintegrasikan ke dalam desain mesin yang dikemas rapat di mana motor harus dipasang langsung di belakang bantalan penyangga sekrup bola.

Konfigurasi Poros: Lurus dengan Alur Pasak

Nomor suku cadang dasar B575 menentukan poros lurus tanpa rem. Kode modifikasi #0008 menambahkan alur pasak ke poros — slot pasak tangensial yang dimesin ke dalam poros output motor yang menerima pasak paralel standar.

Perbedaan praktis antara poros lurus polos dan poros beralur pasak bergantung pada bagaimana motor terhubung ke drivetrain mesin. Poros halus mengandalkan kesesuaian interferensi atau penjepitan saja; alur pasak menambahkan fitur penguncian mekanis positif yang mencegah rotasi poros di bawah beban radial atau torsi tinggi. Dalam mesin perkakas di mana motor menggerakkan sekrup bola melalui kopling dengan alur pasak, atau di mana desain memerlukan puli yang digerakkan yang ditahan oleh pasak, poros #0008 adalah spesifikasi yang benar. Mengganti poros polos dalam aplikasi ini berisiko selip kopling di bawah beban torsi puncak — masalah servis yang biasanya muncul sebagai kesalahan posisi sumbu dalam kondisi pemotongan berat.

Pulsecoder Absolut αA64: 64.000 Pulsa Per Revolusi

Pulsecoder αA64 adalah encoder absolut optik dengan resolusi 64.000 pulsa per revolusi. Berbeda dengan encoder inkremental, yang kehilangan informasi posisi saat daya dimatikan, αA64 mempertahankan posisi poros absolut di seluruh siklus daya menggunakan baterai lithium yang terletak di dalam amplifier servo — bukan di dalam motor itu sendiri. Encoder mengkomunikasikan data posisi ke amplifier melalui antarmuka serial; saat dinyalakan, CNC membaca posisi absolut yang tersimpan dan siap untuk permesinan tanpa pengembalian referensi.

Arsitektur ini memiliki konsekuensi praktis untuk pemeliharaan: baterai encoder ada di amplifier, bukan di motor. Saat mengganti motor atau encoder, sirkuit cadangan baterai di amplifier mengelola retensi posisi secara independen. Jika baterai habis saat penggantian motor, pengembalian referensi mungkin diperlukan pada sumbu yang terpengaruh sebelum mesin dapat melanjutkan operasi otomatis penuh.

Pulsecoder αA64 disegel di dalam rumah belakang motor dan bukan komponen yang dapat diservis oleh pengguna. Kegagalan encoder — biasanya ditandai dengan alarm SV0447 atau SV0448 pada CNC FANUC — memerlukan penggantian unit encoder atau perbaikan/pertukaran motor penuh.

Amplifier Servo yang Kompatibel

A06B-0162-B575—0008 memerlukan amplifier servo FANUC yang diberi peringkat 80 A puncak untuk saluran sumbu M. Modul amplifier yang kompatibel yang dikonfirmasi untuk motor ini meliputi:

α Seri Amplifier (A06B-6079-xxxx):

• SVM1-80: A06B-6079-H105 — sumbu tunggal
• SVM2-40/80: A06B-6079-H207 — sumbu ganda (saluran sumbu M)
• SVM2-80/80: A06B-6079-H208 — sumbu ganda (saluran L dan M)

αi Seri Amplifier (A06B-6096-xxxx):

• SVM1-80i: A06B-6096-H105 — sumbu tunggal
• SVM2-40/80i: A06B-6096-H207 — sumbu ganda (saluran sumbu M)
• SVM2-80/80i: A06B-6096-H208 — sumbu ganda (saluran L dan M)

SVU Seri Amplifier (A06B-6089-xxxx):

• SVU1-80: A06B-6089-H105
• SVU2-40/80: A06B-6089-H207 — sumbu M
• SVU2-80/80: A06B-6089-H208 — sumbu L dan M
• SVU2-12/80: A06B-6089-H209 — sumbu M
• SVU2-20/80: A06B-6089-H210 — sumbu M

Pemilihan amplifier harus sesuai dengan desain kelistrikan asli mesin. Saat mencari motor pengganti untuk mesin yang ada, amplifier yang saat ini terpasang menentukan model motor mana yang dapat diterima — jangan mengubah arus terukur motor atau kelas torsi tanpa memverifikasi kompatibilitas amplifier.

Fitur Desain Seri FANUC Alpha αM

Meminimalkan Riak TorsiFANUC merancang geometri kutub magnet motor Alpha secara khusus untuk menekan riak torsi. Torsi yang halus dan bebas riak terlihat langsung pada kualitas permukaan akhir selama pemotongan akhir, terutama pada jalur kontur di mana kecepatan sumbu konstan tetapi arah pemotongan terus berubah. Kombinasi bentuk kutub yang dioptimalkan, resolusi tinggi pulsecoder αA64, dan kontrol arus HRV (High Response Vector) FANUC menghasilkan motor yang berputar halus bahkan pada kecepatan sangat rendah — karakteristik penting untuk sumbu yang digunakan dalam operasi pemotongan ulir dan pencetakan mati.

Konstruksi Tersegel hingga IP67Motor seri αM memiliki peringkat IP67 — sepenuhnya kedap debu, dan mampu menahan perendaman sementara di dalam air. Di lingkungan mesin perkakas CNC, di mana cairan pendingin, kabut oli, dan serpihan logam hadir terus-menerus, penyegelan IP67 memberikan perlindungan yang berarti selama periode servis yang lama yang diharapkan dijalankan oleh mesin-mesin ini. Motor Alpha tersegel FANUC menggunakan segel stator dan konektor tahan air untuk mencegah masuknya cairan pendingin; namun, FANUC mencatat dalam dokumentasi produknya bahwa IP67 diverifikasi untuk perendaman durasi pendek dan tidak menjamin perlindungan terhadap semprotan cairan pendingin yang diarahkan terus-menerus. Mesin di mana cairan pendingin diterapkan langsung ke badan motor harus ditinjau terhadap panduan pemasangan spesifik motor.

Desain Rotor Torsi Tinggi yang RingkasSeri αM menggunakan geometri rotor yang menghasilkan torsi yang relatif tinggi untuk amplop fisik motor. Motor yang lebih kecil dan lebih ringan dengan kepadatan torsi yang memadai mengurangi massa bergerak dari sumbu mesin, yang pada gilirannya mengurangi energi akselerasi dan deselerasi yang dibutuhkan dan memungkinkan penguatan loop servo yang lebih ketat — berkontribusi pada waktu siklus yang lebih pendek dan akurasi kontur yang lebih baik.

Matriks Varian — Seri A06B-0162-B5xx

Semua varian adalah inti motor αM6/3000 yang sama: 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A.

Aplikasi Mesin CNC Khas

Motor αM6/3000 telah dipasang di berbagai macam mesin perkakas yang dikontrol FANUC dari pembuat mesin Jepang, Eropa, dan Taiwan. Aplikasi umum meliputi:

• Pusat permesinan vertikal (VMC): Umpan sumbu X dan Y pada mesin ukuran meja 400–500 mm
• Mesin bubut CNC dan pusat putar: Sumbu umpan X (cross-slide) dan Z (carriage)
• Mesin gerinda silindris dan mesin gerinda permukaan CNC: Sumbu umpan presisi yang membutuhkan rotasi kecepatan rendah yang halus
• Sel permesinan multi-sumbu: Di mana kinerja servo yang konsisten di berbagai sumbu sangat penting untuk akurasi kontur

Penampilan "topi merah" dari ujung encoder motor — ciri khas generasi Alpha — membuat motor dapat dikenali secara visual pada mesin, dan sering ditemui pada mesin yang dibangun dari pertengahan 1990-an hingga pertengahan 2000-an yang masih aktif beroperasi dalam produksi.

FAQ

Q1: Apa perbedaan antara A06B-0162-B575#0008 dan A06B-0162-B575, dan apakah keduanya cocok di lokasi pemasangan yang sama?

Satu-satunya perbedaan antara kedua nomor suku cadang adalah alur pasak poros. B575 (tanpa pengubah akhiran, atau dengan #0000) adalah poros lurus polos tanpa slot pasak; varian #0008 memiliki alur pasak yang dimesin ke dalam poros output. Kedua motor identik secara mekanis dan elektrik dalam segala hal lainnya — dimensi flensa yang sama, spesifikasi terukur yang sama, encoder yang sama. Apakah alur pasak diperlukan sepenuhnya tergantung pada kopling atau puli yang digunakan di ujung mesin. Kopling dengan alur pasak yang dibor harus menggunakan poros #0008; kopling penjepit berlubang polos atau kopling yang mencengkeram hanya dengan gesekan dapat menggunakan salah satunya. Memasang motor dengan alur pasak ke dalam kopling berlubang polos secara fisik dimungkinkan tetapi secara mekanis berlebihan — sebaliknya (poros polos ke dalam lubang kopling beralur pasak) tidak akan mentransmisikan torsi secara andal di bawah beban.

Q2: Encoder αA64 terdaftar sebagai absolut. Apakah ini berarti mesin tidak pernah membutuhkan pengembalian referensi setelah dinyalakan?

Biasanya, ya — pulsecoder absolut mempertahankan data posisi poros bahkan ketika mesin dimatikan, sehingga CNC membaca posisi absolut yang tersimpan di setiap startup dan sumbu siap tanpa pengembalian referensi. Ini bergantung pada baterai encoder di dalam amplifier servo tetap terisi. Jika tegangan baterai turun di bawah ambang batas, data posisi yang tersimpan hilang dan pengembalian referensi (atau pengembalian nol manual) diperlukan pada semua sumbu yang didukung baterai. FANUC merekomendasikan penggantian baterai amplifier secara terjadwal — biasanya setiap dua hingga tiga tahun pada mesin dalam produksi reguler — sebelum alarm baterai rendah muncul. Alarmnya adalah alarm FANUC SV5136 (Tegangan Baterai Rendah) atau SV5137 (Tegangan Baterai Nol) tergantung pada model CNC; yang pertama adalah peringatan yang memungkinkan penggantian baterai terencana, yang terakhir berarti data telah hilang.

Q3: Bisakah motor ini dijalankan pada amplifier seri αi, meskipun itu adalah motor generasi Alpha (non-i)?

Ya. Pulsecoder absolut αA64 yang digunakan dalam A06B-0162-B575#0008 kompatibel dengan amplifier seri α (A06B-6079-xxxx dan A06B-6089-xxxx) dan amplifier seri αi (A06B-6096-xxxx). FANUC merancang amplifier seri αi untuk menerima sinyal encoder dan spesifikasi daya motor dari seri motor Alpha sebelumnya, memungkinkan mesin untuk di-retrofit dengan amplifier yang lebih baru tanpa harus mengganti motor. Persyaratan penting adalah bahwa arus motor terukur amplifier sesuai dengan peringkat kontinu motor 6 A. Saat memasang motor pada amplifier αi yang sebelumnya menggerakkan motor yang berbeda, parameter ID motor di CNC harus diperbarui agar sesuai dengan spesifikasi αM6/3000; tabel parameter ditemukan di Manual Parameter Motor/Amplifier Servo FANUC (B-65270EN).

Q4: Apa mode kegagalan paling umum yang ditemukan pada A06B-0162-B575#0008 dalam layanan?

Berdasarkan catatan perbaikan yang terdokumentasi dari spesialis perbaikan motor servo, kondisi kegagalan yang paling sering dilaporkan pada motor ini adalah: kegagalan bantalan pada bantalan ujung penggerak (DE) dan/atau bantalan ujung penggerak berlawanan (ODE) — biasanya muncul sebagai getaran, kebisingan, atau alarm sumbu SV0436 (deviasi kecepatan berlebih) di bawah beban pemotongan; malfungsi encoder (pulsecoder) karena degradasi elemen optik atau korosi konektor, muncul sebagai alarm SV0447/SV0448; kegagalan isolasi koil setelah masuknya cairan pendingin melalui segel poros yang rusak atau segel konektor; dan kerusakan konektor daya. Penggantian bantalan adalah perbaikan standar; penggantian unit encoder lebih kompleks dan harus dilakukan oleh fasilitas perbaikan motor servo dengan peralatan pengujian yang sesuai. Sebelum mengutuk motor untuk alarm encoder, verifikasi bahwa kabel dan konektor encoder di ujung amplifier utuh dan tegangan baterai mencukupi.

Q5: Apakah motor ini masih tersedia baru, atau sudah usang? Apa saja pilihannya jika unit baru tidak dapat diperoleh?

Seri FANUC Alpha (α) — berbeda dari seri αi dan αiS saat ini — telah dihentikan sebagai barang produksi oleh FANUC. Unit baru A06B-0162-B575#0008 tidak lagi diproduksi. Pilihan sumber yang tersedia adalah: unit stok lama baru (NOS) dari distributor suku cadang industri yang membeli inventaris sebelum dihentikan; unit yang sepenuhnya diperbaharui/pertukaran dari spesialis perbaikan motor servo yang membangun kembali motor sesuai spesifikasi asli dengan bantalan, segel, dan komponen encoder baru; atau substitusi lintas seri ke motor seri αi yang kompatibel seperti A06B-0227-B*** (seri αiF 8/3000), yang memerlukan verifikasi kompatibilitas amplifier dan mungkin memerlukan pembaruan parameter mesin. Setiap substitusi model motor yang berbeda memerlukan insinyur FANUC yang berkualifikasi atau penyedia layanan yang disetujui untuk memparafrase ulang sumbu — ID motor, batas arus, dan parameter penguatan servo semuanya harus diperbarui agar sesuai dengan spesifikasi motor pengganti.
