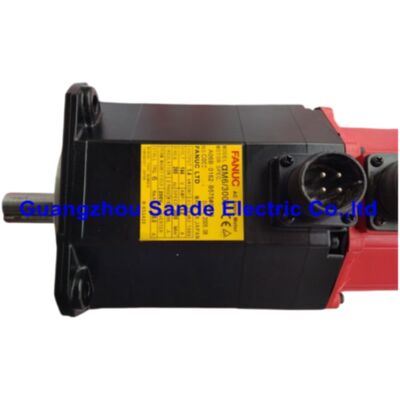

FANUC A06B-0162-B575#0076 — Seri Alpha αM6/3000 Motor Servo AC, Segel IP67, Poros Lurus dengan Keyway, αA64 Absolute Pulsecoder

Sekilas

Nomor Suku Cadang: A06B-0162-B575#0076 (juga disebut sebagai A06B0162B575#0076 atau A06B-0162-B575#7076) Model Motor: FANUC αM6/3000 Konfigurasi Kunci: Poros lurus, keyway, tanpa rem, αA64 absolute pulsecoder, penyegelan penuh IP67

FANUC A06B-0162-B575#0076 adalah motor servo AC tersegel dari seri Alpha (α) FANUC, model αM6/3000, menghasilkan output berkelanjutan 1,4 kW dengan torsi terukur 6 Nm pada kecepatan hingga 3.000 rpm. Yang membedakan varian ini dari keluarga A06B-0162-B575 lainnya adalah spesifikasi tahan air IP67 — paket penyegelan yang ditingkatkan yang dipasang di pabrik yang membawa bodi motor dan konektor pulsecoder ke standar perlindungan perendaman penuh. Dikombinasikan dengan poros output berkeyway lurus dan encoder absolut αA64, ini adalah konfigurasi pilihan untuk aplikasi sumbu umpan pada mesin perkakas CNC di mana motor terpapar percikan cairan pendingin, kabut oli, atau kondisi pencucian yang melebihi kemampuan motor IP65 standar.

Spesifikasi Terverifikasi

Mengapa IP67 Penting: Melampaui IP65 Standar

Tingkat perlindungan dasar di seluruh jajaran motor seri FANUC Alpha adalah IP65 — sepenuhnya kedap debu dan terlindungi dari jet air bertekanan rendah dari arah mana pun. Untuk sebagian besar instalasi mesin CNC, IP65 sudah cukup. Namun, beberapa konfigurasi mesin menghasilkan paparan cairan yang lebih agresif: pusat permesinan horizontal di mana cairan pendingin diarahkan melintasi palet dan mengalir ke bawah kolom; mesin bubut CNC dengan cairan pendingin melalui spindel dan sistem pengiriman banjir yang mengkabutkan seluruh ruang kerja; mesin yang menggunakan cairan pemotong sintetis berair daripada minyak mineral, yang berperilaku berbeda dari cairan pendingin konvensional dan lebih mudah menembus segel standar.

Untuk lingkungan ini, FANUC menawarkan opsi IP67 pada sebagian besar motor seri Alpha. IP67 meningkatkan perlindungan untuk menahan perendaman sementara — standar IEC mendefinisikan ini sebagai perendaman hingga kedalaman 1 meter selama 30 menit tanpa masuknya air yang berbahaya. Dalam praktiknya, ini berarti bodi motor dapat bertahan dari banjir singkat, perendaman percikan total dari semua arah, dan akumulasi cairan yang menggenang di sekitar dudukan motor tanpa cairan pendingin mencapai gulungan stator atau bagian dalam pulsecoder.

A06B-0162-B575#0076 dipesan dari FANUC dengan spesifikasi IP67 yang diterapkan di pabrik. Ini bukan perbaikan lapangan. Elemen penyegelan — segel oli poros, gasket bodi, segel konektor, dan konektor pulsecoder tahan air — semuanya terintegrasi saat manufaktur. Motor IP65 standar tidak dapat ditingkatkan ke IP67 di lapangan; jika aplikasi memerlukan IP67, nomor suku cadang ini (atau penunjukan akhiran #7076 yang setara) harus ditentukan pada saat pemesanan atau penggantian.

Akhiran #0076 Diuraikan dalam Praktik

Dalam sistem penomoran akhiran motor FANUC Alpha, dua digit setelah karakter # memiliki arti khusus. "0076" akhiran pada B575 (poros lurus, αA64, tanpa rem) mengkodekan dua karakteristik:

• "76" menunjukkan poros lurus dengan keyway dan penyegelan IP67
• Bandingkan dengan "75" (poros lurus, IP67, tanpa keyway) dan "08" (poros lurus, keyway, IP65 standar)

Dalam katalog suku cadang FANUC dan basis data distributor, motor yang sama terkadang terdaftar di bawah akhiran #7076 — awalan "7" dalam notasi alternatif itu juga menandakan klasifikasi IP67. Baik A06B-0162-B575#0076 maupun A06B-0162-B575#7076 merujuk pada motor fisik yang sama. Saat melakukan referensi silang tabel akhiran FANUC MLFB, kedua notasi akan ditemui tergantung pada versi dokumen sumber; selalu konfirmasikan dengan memeriksa deskripsi motor lengkap terhadap pelat nama pada mesin.

Poros Lurus dengan Keyway: Mengapa #0076 Dibandingkan #0075

Varian saudara #0075 (SEALED AM6/3000, ST, αA64) memiliki penyegelan bodi IP67 yang sama tetapi memiliki poros lurus polos — tidak ada keyway yang dimesin ke poros output. Pilihan antara #0075 dan #0076 sepenuhnya bergantung pada metode kopling mekanis pada mesin.

Gunakan #0076 (berkeyway) ketika poros output motor terhubung ke komponen dengan keyway yang dibor — puli waktu, roda gigi, atau hub kopling yang mengandalkan kunci paralel untuk mentransmisikan torsi. Kunci mengunci elemen berputar secara aksial ke poros, mencegah rotasi di bawah beban torsi. Ini adalah pendekatan konvensional untuk koneksi penggerak sabuk dari motor ke sekrup bola, dan untuk banyak desain kopling langsung menggunakan kopling klem terpisah dengan lubang keyway.

Gunakan #0075 (polos) ketika poros berlubang halus dan mencengkeram hanya dengan gesekan — umum dengan kopling kaku tanpa backlash berkualitas tinggi yang mentransmisikan torsi sepenuhnya melalui gaya penjepitan, di mana keyway akan menimbulkan konsentrasi tegangan.

Mengganti satu dengan yang lain adalah keputusan mekanis, bukan elektrikal. Kinerja motor, pengkabelan amplifier, dan parameter CNC identik untuk keduanya.

αA64 Absolute Pulsecoder: 64.000 Hitungan per Revolusi

αA64 pulsecoder adalah encoder absolut optik keluaran serial yang terpasang di bagian belakang rumah motor. Ini melaporkan posisi poros pada resolusi 64.000 hitungan per revolusi — cukup tinggi untuk interpolasi halus yang diminta oleh operasi kontur pada mesin perkakas CNC. Encoder beroperasi dalam mode absolut: posisi mesin dipertahankan tanpa menjalankan kembali referensi pada setiap penyalaan.

Retensi absolut bergantung pada baterai cadangan lithium yang housed di dalam servo amplifier, bukan di dalam motor. Ini adalah detail pemeliharaan penting. Ketika A06B-0162-B575#0076 dipasang sebagai motor pengganti, posisi absolut yang tersimpan dalam memori encoder yang didukung baterai milik unit encoder yang dilepas bersama motor lama. Encoder motor baru tiba tanpa data posisi mesin. Setelah pemasangan, referensi kembali pada sumbu yang terpengaruh diperlukan untuk membangun kembali koordinat absolut, bahkan jika baterai amplifier dalam kondisi baik. Setelah referensi diambil, amplifier menyimpan offset absolut dan operasi normal tanpa pengembalian nol dilanjutkan.

FANUC merekomendasikan penggantian baterai pada interval yang direncanakan — biasanya setiap dua hingga tiga tahun untuk mesin dalam produksi reguler — untuk menghindari kehilangan data posisi yang tidak direncanakan. Alarm yang relevan adalah SV5136 (baterai lemah) dan SV5137 (baterai nol); SV5136 memungkinkan pemeliharaan terencana sebelum data terganggu, SV5137 menunjukkan data telah hilang.

Amplifier Servo yang Kompatibel

A06B-0162-B575#0076 secara elektrik identik dengan semua motor seri B575 αM6/3000 lainnya. Pemilihan amplifier mengikuti kriteria yang sama seperti motor αM6/3000 lainnya:

Motor memerlukan saluran berperingkat 80A (penunjukan sumbu M pada modul sumbu ganda). Penugasan saluran amplifier harus sesuai dengan desain mesin asli; jangan gunakan saluran amplifier berperingkat lebih rendah untuk motor 80A.

Penyegelan Konektor: Detail yang Membuat IP67 Bersyarat

Dokumentasi teknis FANUC spesifik pada satu poin: peringkat IP67 dari konektor pulsecoder dicapai hanya ketika konektor kabel umpan balik terpasang sepenuhnya dan dengan benar. Konektor kabel yang tidak terpasang sepenuhnya atau rusak tidak memberikan penyegelan IP67 pada antarmuka konektor — cairan pemotong dapat masuk ke bagian dalam pulsecoder dari sambungan konektor meskipun bodi motor itu sendiri tersegel.

Ini penting untuk servis. Setelah perbaikan atau penggantian motor yang melibatkan pelepasan dan pemasangan kembali kabel umpan balik pulsecoder:

1. Konektor harus didorong sepenuhnya hingga mekanisme pengunci berbunyi klik atau cincin penahan terpasang sepenuhnya.
2. Metode perakitan konektor harus mengikuti prosedur pemasangan kabel umpan balik FANUC; konektor yang dirakit di lapangan harus dibuat sesuai spesifikasi menggunakan perkakas yang tepat dan komponen kabel kelas tahan air yang benar.
3. Untuk konektor daya, perhatian yang sama berlaku — pemasangan yang tidak lengkap menggagalkan segel.

Pada mesin di mana motor secara rutin terpapar cairan pendingin bertekanan tinggi atau pencucian, periksa kondisi konektor pada setiap inspeksi pemeliharaan preventif. Cairan pendingin yang melewati segel konektor yang rusak mencapai pulsecoder sebelum tanda-tanda kegagalan eksternal terlihat.

Lingkungan Instalasi Khas dan Tipe Mesin

Di seluruh basis terpasang mesin CNC seri FANUC Alpha, varian tersegel IP67 (baik #0075 maupun #0076) paling umum ditemukan di:

• Pusat permesinan horizontal (HMC): Motor sumbu yang terletak di kolom dan sadel berada langsung di jalur drainase cairan pendingin yang sarat chip; IP67 sering ditentukan oleh pembuat HMC untuk semua motor sumbu umpan.
• Mesin bubut CNC dengan perkakas hidup: Motor sumbu Y dan sumbu perkakas hidup berada di dekat zona kerja di mana cairan pendingin diarahkan dengan tekanan tinggi.
• Jalur transfer dan mesin tujuan khusus: Di mana siklus pencucian membersihkan area perlengkapan di antara suku cadang dan akumulasi air di sekitar motor sumbu diharapkan.
• Mesin gerinda yang menggunakan cairan gerinda larut air: Aplikasi cairan pendingin bervolume tinggi dalam gerinda datar dan silindris menciptakan kabut persisten yang mengendap di semua permukaan di zona gerinda.

Motor yang tidak tersegel (IP65) terus digunakan dalam aplikasi di mana paparan cairan pendingin sedang dan penutup teleskopik atau bellows menjaga bodi motor dari percikan langsung. Pilihan IP67 di atas IP65 selalu spesifik aplikasi; menentukan IP67 secara universal menambah biaya yang tidak perlu pada instalasi di mana IP65 akan berkinerja memuaskan selama masa pakai penuh mesin.

Ringkasan Varian Seri A06B-0162-B575

Semua varian: αM6/3000, 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A, αA64 absolute pulsecoder.

FAQ

Q1: Apa perbedaan antara A06B-0162-B575#0076 dan A06B-0162-B575#0008, dan kapan masing-masing harus dipilih?

Kedua motor adalah unit αM6/3000 dengan poros berkeyway lurus, tanpa rem, dan αA64 absolute pulsecoder — jadi spesifikasi mekanis dan elektrikalnya identik. Satu-satunya perbedaan adalah tingkat penyegelan. #0008 membawa perlindungan seri Alpha standar IP65, yang sepenuhnya menahan masuknya debu dan menangani jet air dari arah mana pun. #0076 meningkatkannya menjadi IP67, menambahkan perlindungan terhadap perendaman sementara dan paparan cairan yang lebih intensif. Untuk sebagian besar instalasi mesin CNC tertutup di mana pelindung mesin, penutup lembaran logam, atau pelindung sumbu teleskopik menjaga bodi motor dari semprotan cairan pendingin langsung, #0008 sudah cukup dan merupakan varian yang lebih umum distok. #0076 ditentukan di mana motor pasti terpapar cairan pendingin yang menggenang, percikan bervolume tinggi tanpa pelindung yang memadai, atau siklus pencucian — biasanya pusat permesinan horizontal, beberapa konfigurasi mesin bubut CNC, dan mesin jalur transfer. Jika pelat nama asli mesin atau daftar suku cadang menentukan #0076, ganti yang sama; jangan mengganti #0008 dalam aplikasi yang memerlukan IP67.

Q2: Bisakah A06B-0162-B575#0076 digunakan sebagai pengganti langsung untuk A06B-0162-B575#0075 yang sudah terpasang di mesin?

Ya, secara fisik dan elektrikal. #0075 (poros lurus, tanpa keyway, IP67) dan #0076 (poros lurus, dengan keyway, IP67) adalah motor yang sama dalam segala hal kecuali keyway poros. Mengganti #0075 dengan #0076 di mesin di mana kopling yang ada memiliki lubang polos tidak akan menimbulkan masalah — slot kunci pada poros hanya akan duduk tidak terpakai di dalam kopling lubang polos. Mengganti #0075 dengan #0076 di mesin di mana kopling memiliki lubang berkeyway memerlukan pemasangan kunci paralel di keyway selama pemasangan. Pertanyaan yang lebih penting adalah sebaliknya: jangan mengganti #0076 dengan #0075 di mesin di mana kopling mengandalkan kunci untuk mentransmisikan torsi, karena poros polos tidak akan saling mengunci dengan lubang keyway kopling.

Q3: Setelah mengganti motor ini, apakah mesin perlu melalui prosedur referensi ulang penuh sebelum dapat menjalankan suku cadang produksi?

Untuk penggantian motor servo FANUC yang dilengkapi encoder absolut, referensi kembali diperlukan pada sumbu yang terpengaruh setelah pemasangan. Alasannya adalah bahwa pulsecoder αA64 di motor pengganti tidak memiliki posisi mesin yang tersimpan; data posisi absolut milik encoder, yang telah dilepas bersama motor lama. Bahkan jika baterai servo amplifier terisi penuh, baterai tersebut berisi data posisi yang direferensikan ke encoder motor sebelumnya — data ini tidak valid untuk motor baru. Setelah pemasangan dan penyalaan, CNC biasanya akan menampilkan permintaan pengembalian titik referensi pada sumbu yang terpengaruh. Setelah titik referensi sumbu ditetapkan, amplifier menyimpan offset posisi absolut baru dan mesin siap untuk operasi normal. Untuk mesin multi-sumbu, hanya sumbu yang motornya diganti yang perlu direferensikan ulang; sumbu lain tidak terpengaruh.

Q4: Mesin menggunakan cairan pemotong sintetis larut air daripada minyak mineral. Apakah penyegelan IP67 tetap memadai?

Dokumentasi FANUC mencatat bahwa peringkat IP67 berlaku untuk air dan cairan berbasis air di bawah kondisi pengujian standar IEC. Namun, FANUC juga menyatakan bahwa cairan pemotong sintetis — termasuk sintetis berair bebas minyak — dapat berperilaku berbeda dari air biasa, dan bahwa tidak ada motor servo yang dijamin kebal terhadap cairan pemotong yang diterapkan secara langsung dan terus menerus. Pendekatan yang direkomendasikan untuk mesin yang menggunakan cairan pemotong agresif adalah memastikan bahwa bodi motor dilindungi dari aplikasi cairan pendingin langsung oleh penutup atau pelindung, dan untuk memeriksa integritas konektor lebih sering. Motor tersegel IP67 menawarkan ketahanan yang jauh lebih baik daripada IP65 di lingkungan ini, tetapi perlindungan tidak bersyarat. Selain itu, FANUC memperingatkan bahwa cairan pemotong yang mengandung senyawa sulfur yang sangat aktif dapat sangat agresif terhadap bahan penyegel; jika spesifikasi cairan termasuk aditif sulfur bertekanan tinggi, konsultasikan panduan rekayasa aplikasi FANUC untuk jenis cairan tertentu.

Q5: Apakah motor ini masih dalam produksi, dan motor FANUC modern apa yang merupakan padanan fungsional terdekat?

Seri FANUC Alpha (α), termasuk A06B-0162-B575#0076, telah dihentikan sebagai item produksi saat ini oleh FANUC. Motor ini tidak lagi diproduksi baru. Pilihan sumber adalah: stok lama baru (NOS) dari saluran suku cadang resmi atau distributor surplus industri; atau unit pertukaran yang sepenuhnya diperbaharui dari spesialis perbaikan motor servo. Untuk padanan teknologi baru, motor FANUC saat ini yang terdekat adalah di seri αiF — khususnya rentang αiF 8/3000 atau αiF 8/2000 (seri A06B-0227-B***), yang menggunakan platform pulsecoder αiA saat ini dan kompatibel dengan amplifier servo seri αi. Namun, mengganti motor αiF bukanlah penggantian langsung: ini memerlukan amplifier seri αi (jika belum terpasang), kabel motor baru, dan pembaruan parameter data mesin sumbu di CNC. Insinyur servis FANUC yang berkualifikasi atau integrator resmi harus melakukan substitusi lintas seri semacam ini, karena parameter yang salah setelah perubahan model motor dapat mengakibatkan ketidakstabilan sumbu atau alarm drive.
