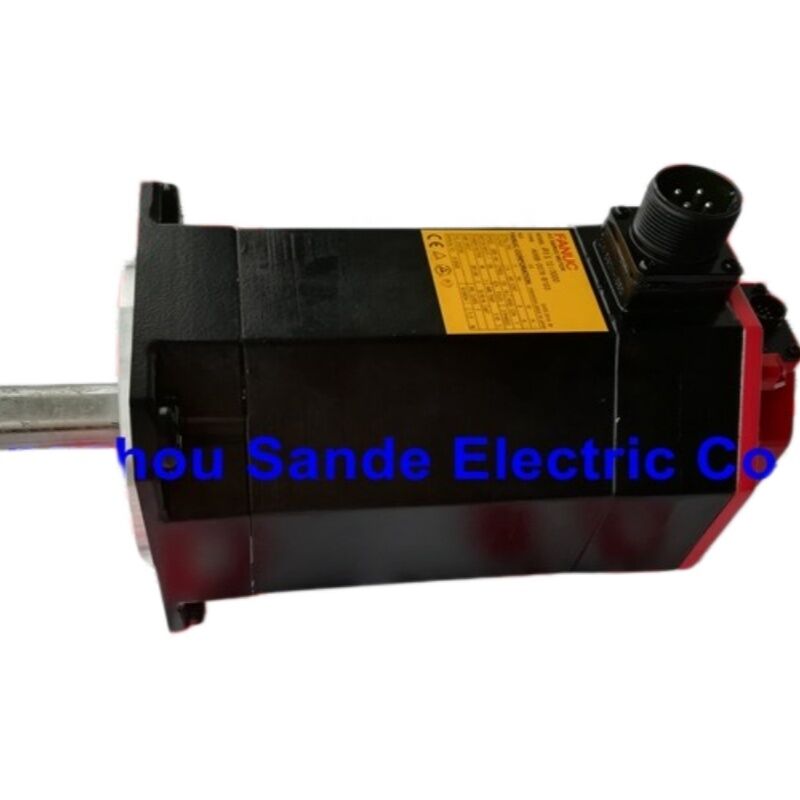

FANUC A06B-0078-B103 — Motor Servo AC βiS 12/3000, Poros Lurus Berkey, Encoder β128iA
Tentang Motor Ini
A06B-0078-B103 adalah motor servo AC seri FANUC Beta iS (βiS), dengan penamaan model βiS 12/3000 — anggota 1,8 kW dari jajaran yang menggerakkan sumbu gerak dan sumbu bantu pada mesin perkakas CNC yang dikontrol FANUC di seluruh dunia. Penamaan "βiS" mengidentifikasinya sebagai bagian dari lini Servo Cerdas Beta FANUC: keluarga yang direkayasa khusus untuk sistem CNC yang ekonomis termasuk kontrol Seri 0i dan 0i Mate FANUC, di mana biaya dan ukuran fisik motor harus dijaga agar ringkas tanpa mengorbankan akurasi loop tertutup yang dibutuhkan oleh pemosisian sumbu.Varian khusus ini — B103 — memiliki poros lurus dengan alur pasak berlubang dan memasang Pulsecoder inkremental β128iA (nomor suku cadang FANUC A860-2020-T301). Tidak ada rem elektromagnetik yang terpasang. Kombinasi tersebut menjadikannya konfigurasi kerja standar untuk sumbu gerak horizontal dan aplikasi lain di mana beban tidak perlu ditahan secara mekanis saat servo tidak diberi energi.Spesifikasi Sekilas
Parameter
Nilai
| Model motor |
βiS 12/3000 |
| Nomor suku cadang FANUC |
A06B-0078-B103 |
| Output terukur |
A06B-0078-B303 |
| Torsi stall |
11 N·m |
| Kecepatan maksimum |
3.000 r/min |
| Catu daya (dari amplifier) |
AC 3-fasa, kelas 200 V (output 138 V dari amplifier) |
| Konfigurasi poros |
Poros lurus, alur pasak berlubang (SLK) |
| Rem |
Tidak ada |
| Tidak ada |
Rem DC 24 V |
| Resolusi encoder |
128.000 pulsa/revolusi |
| Peringkat IP |
IP65 (konektor tahan tetesan saat terpasang) |
| Referensi manual FANUC |
B-65302EN (Deskripsi Motor Servo AC Seri βiS FANUC) |
| βiS 12/3000 dalam Konteks |
FANUC menyusun seri Beta iS-nya di seluruh rentang torsi-kecepatan yang berkelanjutan — dari βiS 2/4000 yang ringkas pada 0,5 kW hingga βiS 22/2000 pada 2,5 kW. βiS 12/3000 menempati posisi yang berarti dalam rentang tersebut: pada 1,8 kW dan torsi stall 11 N·m, ia memberikan torsi yang cukup untuk pekerjaan sumbu gerak yang menuntut pada pusat permesinan dan mesin bubut ukuran sedang sambil tetap berada dalam kelas daya yang dilayani oleh amplifier βiSV 40 dan βiSVSP. |
Secara praktis, penamaan model "12/3000" berarti kelas torsi stall adalah 12 N·m dan kecepatan maksimum adalah 3.000 r/min. Kurva torsi-kecepatan untuk motor ini menunjukkan bahwa output kontinu terukur sebesar 1,8 kW dipertahankan di seluruh amplop operasi, dengan kemampuan beban berlebih sesekali — mencapai torsi yang jauh lebih tinggi selama lonjakan akselerasi, konsisten dengan profil tugas beban berlebih yang dipublikasikan FANUC yang mengizinkan 110% hingga 210% dari torsi terukur untuk siklus durasi pendek yang ditentukan. Cadangan torsi ini adalah yang memungkinkan akselerasi dan deselerasi sumbu yang cepat pada operasi permesinan yang padat siklus.
Encoder: Pulsecoder β128iA
Pulsecoder β128iA yang terpasang pada A06B-0078-B103 adalah perangkat umpan balik posisi inkremental FANUC untuk seri βiS. Ia menghasilkan 128.000 pulsa per revolusi — resolusi yang dibagi lebih lanjut oleh loop servo CNC FANUC melalui pemrosesan internal untuk mencapai pengulangan pemosisian sub-mikron yang diharapkan dari sumbu CNC modern.
Sebagai encoder inkremental, β128iA tidak menyimpan data posisi absolut di seluruh siklus daya. Ini adalah pertimbangan operasional utama: setiap kali daya dilepas dan dipulihkan, CNC memerlukan operasi pengembalian referensi (pengembalian nol) sebelum sumbu dapat digunakan untuk pemosisian yang tepat. Untuk sebagian besar aplikasi pusat permesinan dan mesin bubut — di mana pengembalian referensi saat startup adalah bagian standar dari prosedur penyalaan mesin — ini sepenuhnya normal. Jika aplikasi menuntut penyimpanan posisi absolut di seluruh siklus daya (menghilangkan pengembalian rumah sepenuhnya), motor perlu diganti dengan varian encoder absolut dari seri yang sama, atau arsitektur sistem dirancang ulang untuk menggabungkan encoder absolut di tingkat sumbu.
Amplifier dan Sistem CNC FANUC yang KompatibelA06B-0078-B103 dirancang untuk beroperasi dengan amplifier servo seri βi FANUC, yang terhubung ke CNC melalui antarmuka optik FSSB (FANUC Serial Servo Bus). Tipe amplifier yang dikonfirmasi kompatibel untuk motor βiS 12/3000 meliputi:Amplifier sumbu tunggal:
βiSV 40 — amplifier servo digital sumbu tunggal utama untuk kelas motor iniAmplifier servo/spindel gabungan:βiSVSP 40/40-15 — digunakan dalam konfigurasi mesin bubut ekonomis yang memasangkan kontrol servo dan spindel dalam satu unit
βiSVSP 40/40-18 — versi kapasitas lebih tinggi dari unit gabungan
Sistem CNC:FANUC Seri 0i-MODEL DFANUC 0i Mate-MODEL D
Kompatibilitas amplifier seri αi/βi yang lebih luas melalui koneksi FSSB
- Nomor parameter tipe motor untuk βiS 12/3000 di bawah kontrol HRV2 dengan amplifier 20A didokumentasikan dalam manual FANUC B-65302EN — ini harus diatur dengan benar saat mengkomisioning motor pengganti atau ketika parameter drive perlu ditetapkan kembali setelah penggantian amplifier.
Konstruksi Fisik dan Peringkat Lingkungan
- Badan motor dibangun sesuai standar IP65: sepenuhnya tersegel terhadap debu dan terlindungi dari semprotan air dari arah mana pun, ketika konektor daya dan encoder terpasang dengan benar dengan konektor kabelnya. Ketika konektor dilepas — misalnya selama penyimpanan atau transportasi — konektor sisi motor harus ditutup untuk menjaga segel. FANUC menyatakan bahwa untuk seri βiS dari β4iS ke atas, konektor sinyal dan daya tahan tetesan saat terpasang.
- Rentang suhu penyimpanan sesuai spesifikasi seri βiS FANUC adalah −20°C hingga +60°C, dengan motor harus dijauhkan dari lingkungan yang rentan terhadap kondensasi, siklus suhu ekstrem, dan lokasi dengan getaran tinggi atau debu yang signifikan. Ini relevan saat menyimpan stok untuk tujuan pemeliharaan — penyimpanan dalam ruangan yang kering dan tepat menjaga optik encoder dan gemuk bantalan untuk jangka waktu yang lama.
Poros pasak lurus (konfigurasi SLK) pada B103 dirancang untuk transmisi torsi yang andal melalui kopling pasak atau puli standar. Panduan pemasangan FANUC mengharuskan pasak dipasang setiap kali motor beroperasi; menjalankan poros pasak tanpa pasak dapat menyebabkan ketidakseimbangan poros atau mengganggu transfer torsi pada titik sambungan.
- Seri A06B-0078 — Referensi Varian
- Semua varian dalam keluarga A06B-0078 berbagi inti motor βiS 12/3000 — stator, rotor, dan karakteristik torsi yang sama. Yang berbeda adalah tipe poros, keberadaan rem, dan (dalam beberapa varian berkode akhiran) spesifikasi segel oli:
- Nomor Suku Cadang
Poros
Rem
Encoder
A06B-0078-B003
Taper
Tidak ada
β128iA
| A06B-0078-B103 |
Lurus, berpasak |
Tidak ada |
β128iA |
| A06B-0078-B203 |
A06B-0078-B103 terhubung ke amplifier servo seri βi FANUC melalui antarmuka optik FSSB. Amplifier utama yang kompatibel adalah βiSV 40 untuk instalasi sumbu tunggal mandiri. Dalam konfigurasi servo/spindel gabungan yang umum pada mesin bubut kelas pemula dan menengah, amplifier seri βiSVSP 40/40 (varian 15 A dan 18 A) juga menggerakkan motor ini. Di sisi CNC, motor ini memenuhi syarat untuk digunakan dengan kontrol FANUC Seri 0i-MODEL D, 0i Mate-MODEL D, dan kontrol keluarga 0i terkait. Untuk sistem Seri 0i-C sebelumnya, kompatibilitas harus dikonfirmasi terhadap dokumentasi pembuat mesin dan tabel parameter tipe motor FANUC dalam manual B-65302EN. |
Rem DC 24 V |
Pulsecoder β128iA pada A06B-0078-B103 adalah encoder inkremental. Ia menghasilkan hitungan posisi hanya saat berjalan — ia tidak memiliki memori posisi poros di antara siklus daya. Ketika CNC dimatikan, informasi posisi hilang. Pada startup berikutnya, CNC tidak mengetahui di mana posisi fisik sumbu sampai ia melakukan pengembalian referensi (kadang-kadang disebut G28 atau pengembalian nol), yang menggerakkan sumbu ke sakelar posisi rumahnya dan membangun kembali referensi koordinat yang diketahui. Ini adalah prosedur operasi normal untuk mesin yang menggunakan umpan balik inkremental. Jika aplikasi Anda tidak dapat mentolerir urutan pengembalian rumah pada setiap startup — misalnya, pada sel penukar palet di mana pengembalian rumah menyebabkan gangguan produksi — maka varian motor encoder absolut akan menjadi solusi yang tepat. |
| A06B-0078-B303 |
FAQ |
Rem DC 24 V |
Pulsecoder β128iA pada A06B-0078-B103 adalah encoder inkremental. Ia menghasilkan hitungan posisi hanya saat berjalan — ia tidak memiliki memori posisi poros di antara siklus daya. Ketika CNC dimatikan, informasi posisi hilang. Pada startup berikutnya, CNC tidak mengetahui di mana posisi fisik sumbu sampai ia melakukan pengembalian referensi (kadang-kadang disebut G28 atau pengembalian nol), yang menggerakkan sumbu ke sakelar posisi rumahnya dan membangun kembali referensi koordinat yang diketahui. Ini adalah prosedur operasi normal untuk mesin yang menggunakan umpan balik inkremental. Jika aplikasi Anda tidak dapat mentolerir urutan pengembalian rumah pada setiap startup — misalnya, pada sel penukar palet di mana pengembalian rumah menyebabkan gangguan produksi — maka varian motor encoder absolut akan menjadi solusi yang tepat. |
| Memilih varian yang salah untuk penggantian — terutama salah mengira motor rem sebagai motor non-rem — menciptakan risiko keselamatan pada sumbu vertikal dan ketidakcocokan integrasi listrik, karena koil rem memerlukan catu daya 24 VDC terpisah. Selalu verifikasi pelat nama motor yang terpasang terhadap kode akhiran B sebelum memesan. |
FAQ |
Q1: Apa perbedaan antara A06B-0078-B103 dan A06B-0078-B003? |
Pulsecoder β128iA pada A06B-0078-B103 adalah encoder inkremental. Ia menghasilkan hitungan posisi hanya saat berjalan — ia tidak memiliki memori posisi poros di antara siklus daya. Ketika CNC dimatikan, informasi posisi hilang. Pada startup berikutnya, CNC tidak mengetahui di mana posisi fisik sumbu sampai ia melakukan pengembalian referensi (kadang-kadang disebut G28 atau pengembalian nol), yang menggerakkan sumbu ke sakelar posisi rumahnya dan membangun kembali referensi koordinat yang diketahui. Ini adalah prosedur operasi normal untuk mesin yang menggunakan umpan balik inkremental. Jika aplikasi Anda tidak dapat mentolerir urutan pengembalian rumah pada setiap startup — misalnya, pada sel penukar palet di mana pengembalian rumah menyebabkan gangguan produksi — maka varian motor encoder absolut akan menjadi solusi yang tepat. |
| Q2: Kontrol CNC dan amplifier servo FANUC mana yang kompatibel dengan motor ini? |
A06B-0078-B103 terhubung ke amplifier servo seri βi FANUC melalui antarmuka optik FSSB. Amplifier utama yang kompatibel adalah βiSV 40 untuk instalasi sumbu tunggal mandiri. Dalam konfigurasi servo/spindel gabungan yang umum pada mesin bubut kelas pemula dan menengah, amplifier seri βiSVSP 40/40 (varian 15 A dan 18 A) juga menggerakkan motor ini. Di sisi CNC, motor ini memenuhi syarat untuk digunakan dengan kontrol FANUC Seri 0i-MODEL D, 0i Mate-MODEL D, dan kontrol keluarga 0i terkait. Untuk sistem Seri 0i-C sebelumnya, kompatibilitas harus dikonfirmasi terhadap dokumentasi pembuat mesin dan tabel parameter tipe motor FANUC dalam manual B-65302EN. |
Q3: Mengapa mesin memerlukan pengembalian referensi setelah dinyalakan dengan motor ini? |
Pulsecoder β128iA pada A06B-0078-B103 adalah encoder inkremental. Ia menghasilkan hitungan posisi hanya saat berjalan — ia tidak memiliki memori posisi poros di antara siklus daya. Ketika CNC dimatikan, informasi posisi hilang. Pada startup berikutnya, CNC tidak mengetahui di mana posisi fisik sumbu sampai ia melakukan pengembalian referensi (kadang-kadang disebut G28 atau pengembalian nol), yang menggerakkan sumbu ke sakelar posisi rumahnya dan membangun kembali referensi koordinat yang diketahui. Ini adalah prosedur operasi normal untuk mesin yang menggunakan umpan balik inkremental. Jika aplikasi Anda tidak dapat mentolerir urutan pengembalian rumah pada setiap startup — misalnya, pada sel penukar palet di mana pengembalian rumah menyebabkan gangguan produksi — maka varian motor encoder absolut akan menjadi solusi yang tepat. |
Q4: Bisakah motor ini digunakan sebagai pengganti langsung untuk motor seri αiS pada mesin yang sama?
Umumnya, tidak — tidak tanpa tinjauan tingkat sistem yang cermat. Seri βiS dan αiS keduanya adalah keluarga motor servo FANUC, tetapi mereka berbeda dalam antarmuka encoder, keluarga amplifier, dan set parameter CNC. Seri βiS dirancang untuk keluarga amplifier βi dan sistem CNC berbiaya lebih rendah (0i), sementara seri αiS dicocokkan dengan keluarga amplifier αi dan kontrol berkinerja lebih tinggi. Mencampurnya memerlukan verifikasi bahwa amplifier di mesin kompatibel dengan protokol encoder motor pengganti, bahwa dimensi fisik dan konfigurasi poros cocok, dan bahwa parameter tipe motor di CNC diperbarui dengan benar. Mengganti motor βiS yang rusak dengan motor βiS lain dengan model yang sama selalu merupakan cara teraman dan tercepat untuk memulihkan fungsi mesin.
Q5: Apa mode kegagalan yang paling umum untuk A06B-0078-B103, dan apa yang harus diperiksa sebelum pemasangan?
Tiga titik kegagalan yang menyumbang sebagian besar kejadian servis pada motor seri βiS FANUC adalah encoder (Pulsecoder), bantalan, dan segel. Kegagalan encoder biasanya bermanifestasi sebagai kode alarm CNC yang berkaitan dengan kesalahan hitungan pulsa atau hilangnya sinyal umpan balik — β128iA sensitif terhadap guncangan, kontaminasi jendela sensor optik, dan ketidakaturan catu daya pada jalur daya encoder 6V. Kegagalan bantalan biasanya dapat dideteksi oleh suara abnormal selama rotasi atau umpan balik getaran dalam data diagnostik servo CNC sebelum kegagalan total terjadi. Degradasi segel — terutama di sekitar bukaan poros — dapat memungkinkan cairan pendingin atau cairan pemotongan bermigrasi ke area belitan dan encoder seiring waktu.Sebelum memasang pengganti A06B-0078-B103, periksa konektor encoder sisi motor dan konektor daya dari korosi atau kerusakan mekanis, verifikasi alur pasak poros tidak rusak dan pasak ada, dan periksa bahwa konektor pasangan sisi kabel bersih dan terpasang sepenuhnya sebelum dinyalakan. Jangan melakukan tes resistansi isolasi (tes megger) pada motor dengan encoder terpasang — elektronik Pulsecoder akan rusak oleh tegangan tes.
