A76L-0300-0077 | Modul Penguat Isolasi FANUC — Tersegel / Pemasangan PCB / Isolasi Sinyal Penggerak 0,07 lbs / Servo

Penguat Isolasi — Penghalang Keamanan dalam Drive Elektronik

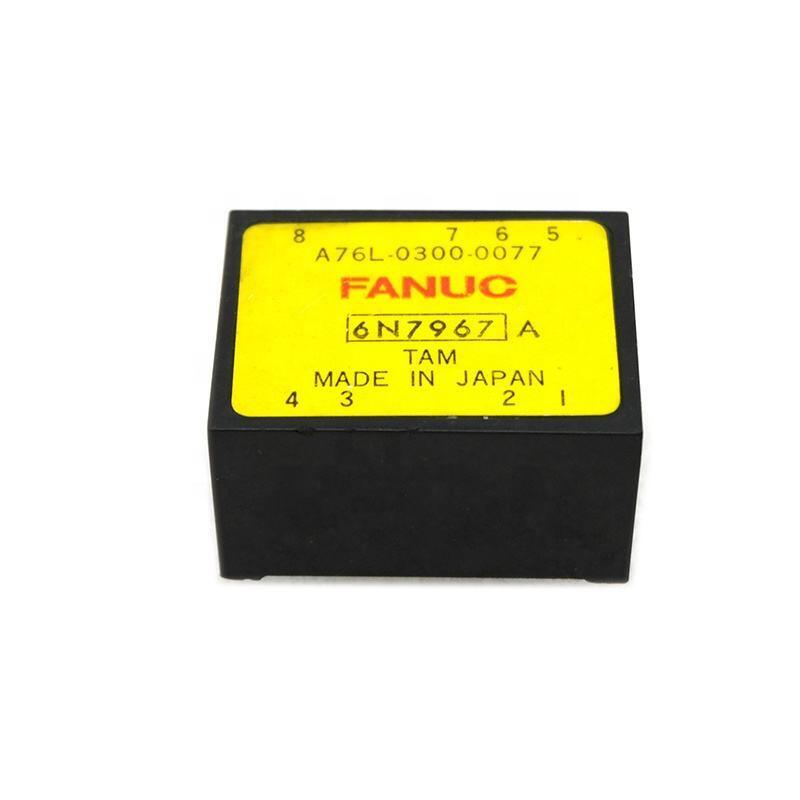

A76L-0300-0077 adalah modul penguat isolasi tertutup untuk penggerak servo FANUC dan sistem CNC — komponen kecil yang dipasang di PCB yang menyediakan isolasi galvanik antara sirkuit daya tegangan tinggi penggerak servo dan tegangan rendahtage kontrol elektronik.

Dalam penguat servo FANUC, motor beroperasi dari bus DC 280–680V yang berasal dari pasokan listrik. Papan kontrol drive dan CNC beroperasi pada tingkat logika 5V atau 3,3V. Mengukur arus motor dan tegangan bus pada tahap daya memerlukan penyampaian sinyal dari domain tegangan tinggi ke domain kontrol tegangan rendah — penguat isolasi melakukan transfer sinyal ini sambil mempertahankan penghalang yang mencegah tegangan tinggi mencapai elektronik kontrol sensitif.

Informasi Produk Utama

Pemasangan PCB — Integrasi ke dalam Drive Electronics

Format pemasangan PCB berarti A76L-0300-0077 disolder atau dipasang langsung ke papan kontrol penguat servo — ini adalah komponen internal rantai sinyal drive dan bukan unit kabel terpisah:

Pin lubang tembus atau pin tekan:Pin modul dimasukkan ke dalam PCB, menghubungkan terminal input (sisi tegangan tinggi) dan output (sisi tegangan rendah) ke node sirkuit yang sesuai pada PCB drive.

Jejak kompak:Jejak kecil modul yang tersegel (dikonfirmasi oleh bobotnya yang 0,07 pon — sangat ringan) sesuai dengan kepadatan komponen papan kontrol penggerak servo.

Tidak ada kabel eksternal:Integrasi PCB menghilangkan perutean kabel terpisah yang diperlukan untuk amplifier isolasi yang dipasang di panel — mengurangi jumlah titik koneksi yang dapat gagal seiring waktu.

Aplikasi

Pemeliharaan penguat servo FANUC:Penguat servo FANUC menimbulkan kesalahan umpan balik arus yang terputus-putus — pembacaan arus yang tidak menentu, penyimpangan penyetelan servo, atau kode alarm yang tidak dapat dijelaskan terkait dengan pengukuran arus. Penguat isolasi A76L-0300-0077 diidentifikasi sebagai komponen yang menyediakan sinyal penginderaan arus. Penggantian mengembalikan umpan balik arus yang stabil dan akurat.

Perbaikan papan penggerak FANUC:Perbaikan tingkat PCB penggerak servo memerlukan penggantian modul penguat isolasi — A76L-0300-0077 adalah komponen yang ditentukan FANUC untuk posisi ini.

Pertanyaan Umum

Q1: Gejala apa yang menunjukkan kegagalan amplifier isolasi A76L-0300-0077 dalam sistem servo FANUC?

Penguat isolasi yang rusak menghasilkan umpan balik arus yang tidak akurat atau tidak menentu — muncul sebagai ketidakstabilan penyetelan servo, alarm arus berlebih yang tidak terduga pada beban normal, pembacaan arus asimetris antar fase, atau osilasi dalam loop servo. Gejala-gejala ini konsisten dengan sinyal keluaran penguat isolasi yang terdegradasi, bukan pada tahap daya atau kesalahan motor.

Q2: Dapatkah A76L-0300-0077 diganti pada tingkat komponen, atau apakah memerlukan penggantian papan secara menyeluruh?

A76L-0300-0077 adalah modul yang dipasang di PCB — modul ini dapat diganti pada tingkat komponen oleh teknisi yang memiliki keterampilan menyolder PCB dan akses ke dokumentasi layanan FANUC yang berlaku. Perbaikan tingkat papan menghindari biaya penggantian papan kontrol penguat servo lengkap. Konfirmasikan identifikasi pin komponen dan orientasi pemasangan dari penandaan papan atau dokumentasi servis sebelum penggantian.

Q3: Apa spesifikasi tegangan isolasi untuk amplifier isolasi kelas ini?

Modul penguat isolasi industri yang digunakan dalam aplikasi penggerak servo biasanya menyediakan tegangan isolasi 1.500–3.000V antara masukan dan keluaran — cukup untuk menahan tegangan bus DC penggerak servo industri standar (280–680V DC) dengan margin keamanan yang besar. Tegangan isolasi spesifik A76L-0300-0077 dikonfirmasi dari dokumentasi komponen FANUC; itu harus memenuhi atau melampaui tegangan maksimum bus DC drive ditambah margin keamanan yang diperlukan.

Q4: Apakah terdapat beberapa varian A76L-0300-0077 untuk jenis drive FANUC yang berbeda?

Ya — Seri A76L-0300 FANUC mencakup beberapa nomor komponen (0077, 0102, 0133, 0164, 0186, dll.) yang masing-masing menentukan konfigurasi penguat isolasi tertentu untuk posisi papan penggerak FANUC tertentu. Variannya mungkin berbeda dalam penguatan, jangkauan sinyal, pinout konektor, atau format paket. Selalu cocokkan nomor komponen A76L dengan posisi papan tertentu yang dikonfirmasi dari dokumentasi layanan FANUC — jangan mengganti varian A76L yang berbeda tanpa memverifikasi kompatibilitasnya.
