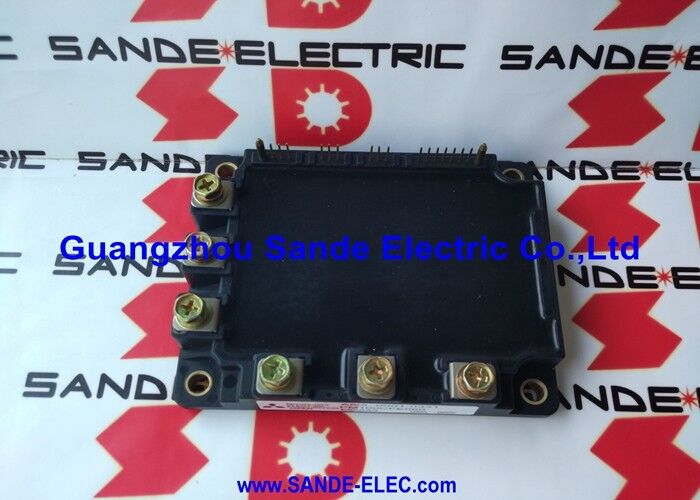

Fanuc High Power IGBT Module A50L00010304 6MBP50NA060 OEM

A50L-0001-0304 | Blok Daya FANUC Fuji IGBT — Suku Cadang Drive Servo CNC Seri 50A / 600V / 6MBP50RA060-01 / RA Seri IPM / CNC

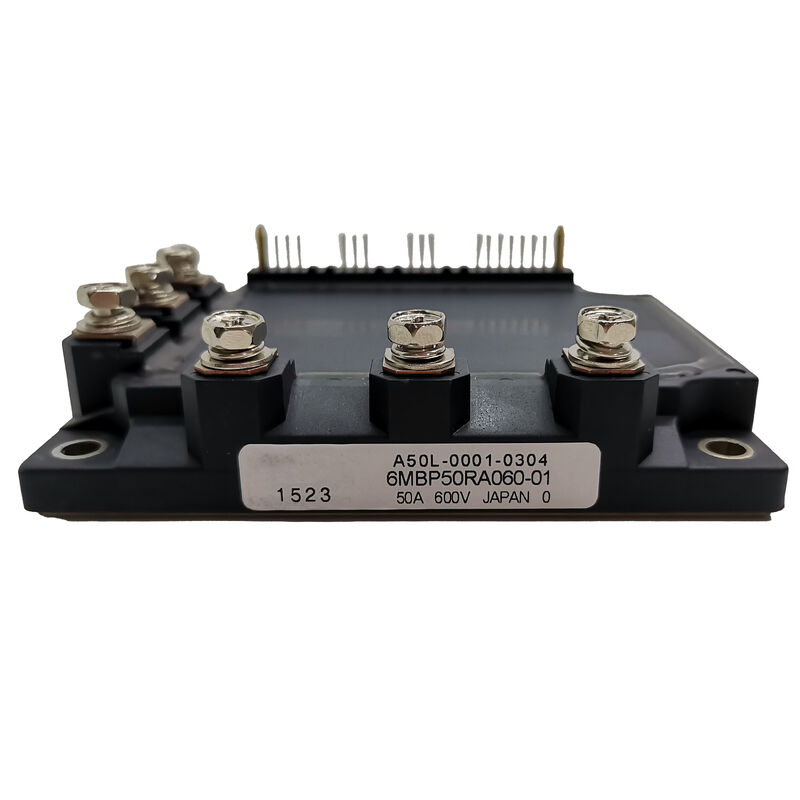

A50L-0001-0304 — IPM Seri RA 50A di Drive FANUC

A50L-0001-0304 adalah sebutan FANUC untuk Fuji Electric 6MBP50RA060-01 — Modul Daya Cerdas seri RA generasi pertama pada 50A dan 600V. Ini berfungsi sebagai elemen pengalih daya di unit penggerak servo AC dan penguat spindel FANUC, di mana ia membentuk jembatan inverter tiga fase yang mengubah bus DC menjadi arus motor frekuensi variabel.

6MBP50RA060-01 menggunakan konfigurasi enam paket Fuji — enam transistor IGBT ditambah enam dioda freewheeling yang membentuk jembatan tiga fase lengkap dalam satu wadah pemasangan panel. Penunjukan RA mengidentifikasi ini sebagai IPM seri RA generasi pertama Fuji, yang kemudian digantikan oleh varian seri RA generasi kedua dan ketiga RTA dan RTF.

Spesifikasi Utama

A50L-0001-0304 vs A50L-0001-0327 — Keluarga 50A Terkait

Dua produk seri FANUC A50L berbagi kelas peringkat 50A / 600V tetapi menggunakan generasi modul Fuji yang berbeda:

Keduanya melayani posisi 50A di drive FANUC, namun tidak dapat dipertukarkan — format fisik, tata letak konektor, dan dimensi mekanis yang berbeda. Konfirmasikan dari dokumentasi pemeliharaan drive FANUC spesifik nomor komponen mana yang berlaku.

Aplikasi

Penguat servo AC FANUC:Unit penguat servo alfa dan FANUC terkait menggunakan modul IPM kelas 50A untuk sumbu yang memerlukan torsi rentang menengah — penggerak sumbu pusat permesinan, penggerak geser dan turret pusat putar, dan penggerak kepala roda mesin gerinda.

Amplifier spindel AC FANUC:Unit penggerak spindel AC di kelas daya menengah — spindel pusat permesinan dalam kisaran 3,7–7,5kW pada pasokan 200V, atau daya yang secara proporsional lebih tinggi pada 400V.

Sistem penggerak alat mesin CNC:Rangkaian lengkap peralatan FANUC CNC menggunakan spesifikasi modul A50L-0001-0304 — mulai dari pusat permesinan dan pusat pembubutan hingga mesin gerinda dan peralatan EDM.

Penggerak servo robot industri:Unit penggerak servo robot FANUC menggunakan kelas blok daya IPM yang sama untuk penggerak sumbu gabungan pada robot muatan sedang.

Pertanyaan Umum

Q1: Alarm FANUC apa yang menunjukkan A50L-0001-0304 perlu diganti?

Drive FANUC Alarm 12 (atau varian khusus sumbu 12.1, 12.2) menunjukkan kesalahan IPM atau modul daya — dihasilkan ketika perlindungan internal modul terpicu atau papan kontrol drive mendeteksi kesalahan perangkat keras tingkat daya. Sebelum mengutuk A50L-0001-0304, verifikasi resistansi isolasi motor dan kontinuitas kabel keluaran — kesalahan motor atau kabel dapat memicu alarm serupa.

Q2: Apa perbedaan antara seri RA (A50L-0001-0304) dan varian seri RA selanjutnya?

Seri RA (6MBP50RA060-01) merupakan IPM Fuji RA generasi pertama. Varian selanjutnya — RH (6MBP50RH060-01 untuk varian akhiran #S), seri RTA, dan RTF — menggabungkan chip IGBT yang diperbarui dengan kerugian peralihan yang lebih rendah dan fungsi perlindungan yang ditingkatkan sambil mempertahankan dimensi paket dan antarmuka yang sama. Penunjukan akhiran yang berbeda (#S, #S2, dll.) pada nomor komponen FANUC mengidentifikasi generasi modul Fuji mana yang disediakan. Konfirmasikan akhiran yang tepat dari dokumentasi drive.

Q3: Bagaimana A50L-0001-0304 (50A) dibandingkan dengan A50L-0001-0305 (75A) untuk pemilihan drive FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) adalah 50A — untuk posisi servo dan spindel berdaya rendah. A50L-0001-0305 (Fuji 7MBP75RA060-01) adalah 75A dengan format 7 paket termasuk IGBT rem terintegrasi — untuk posisi spindel dan servo berdaya lebih tinggi. Jangan pernah mengganti kelas saat ini; modul dengan arus lebih tinggi tidak memberikan manfaat kinerja tambahan pada posisi penggerak arus rendah, dan antarmuka PCB serta desain termal disesuaikan dengan spesifikasi modul tertentu.

Q4: Persyaratan antarmuka termal apa yang berlaku untuk pemasangan pemasangan panel A50L-0001-0304?

Pelat dasar modul bersentuhan dengan heatsink internal unit penggerak. Bersihkan permukaan kontak dan aplikasikan senyawa antarmuka termal sebelum pemasangan. Gunakan pengencang pemasangan yang disesuaikan dengan spesifikasi manual servis penggerak FANUC. Pada tugas kontinu 50A dalam penggerak servo, kontak termal yang tidak memadai adalah penyebab utama kegagalan IPM prematur — anggaran suhu sambungan modul bergantung pada pencapaian nilai ketahanan termal heatsink terhadap casing.
