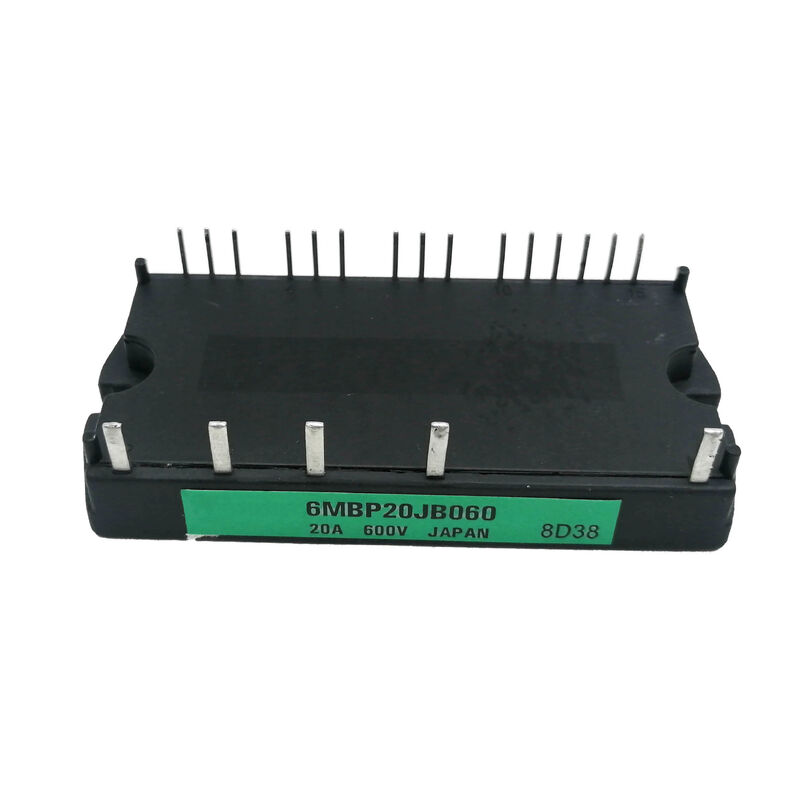

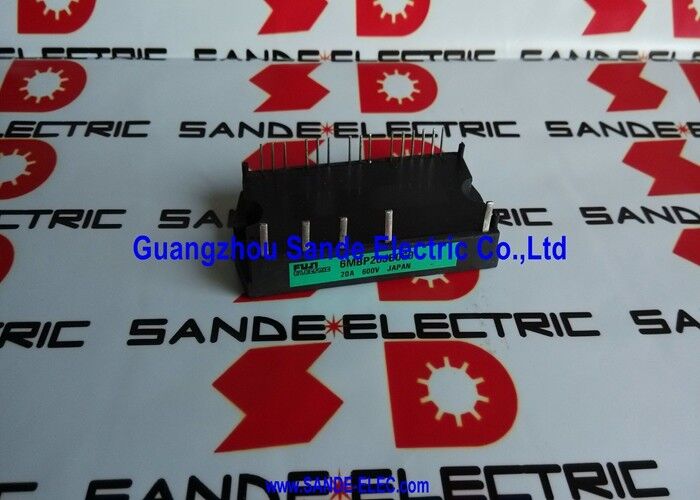

FUJI IGBT Modul 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 | Modul IPM Kecil Fuji Electric — IGBT 20A / 600V / 6 Paket / Generasi ke-7 / Perlindungan Bawaan

IPM Kecil pada 20A — Inti Penggerak Tiga Fase Berdaya Rendah

6MBP20JB-060 adalah Modul Daya Cerdas Kecil dari Fuji Electric — anggota keluarga IPM 6MBP yang ringkas dan berarus rendah pada 20A dan 600V. Jika varian dengan arus lebih tinggi (100A, 150A) melayani penggerak motor industri dalam kisaran kilowatt, IPM Kecil 20A menargetkan aplikasi penggerak yang lebih kecil: sistem servo kompak, penggerak motor peralatan, pompa dan kipas berdaya rendah, dan desain inverter dengan ruang terbatas.

"Kecil" dalam IPM Kecil mengidentifikasi format paket ringkas P633A — secara fisik lebih kecil dari wadah standar 6MBP yang digunakan pada peringkat arus lebih tinggi. Meskipun ukurannya diperkecil, 6MBP20JB-060 tetap mempertahankan rangkaian fitur modul daya cerdas penuh: enam transistor IGBT untuk jembatan tiga fase lengkap, elektronik penggerak gerbang terintegrasi, dan perlindungan multi-fungsi.

Spesifikasi Utama

Perlindungan Bawaan — Empat Fungsi dalam Satu Modul

Perlindungan arus lebih (OC):Mendeteksi arus kolektor yang berlebihan dan mematikan gerbang IGBT dalam waktu ketahanan hubung singkat terukur modul. Melindungi dari korsleting belitan motor, kesalahan kabel keluaran, dan kesalahan penggerak PWM.

Penguncian di bawah tegangan (UV):Memantau tegangan suplai penggerak gerbang. Jika pasokan turun di bawah ambang batas minimum untuk peralihan IGBT yang andal, modul secara otomatis menghambat keluaran gerbang — mencegah pengoperasian parsial yang merusak.

Perlindungan suhu berlebih (OT):Fungsi perlindungan termal mematikan modul ketika suhu sambungan melebihi ambang batas — mencegah kerusakan permanen akibat pendinginan yang tidak memadai atau beban berlebih yang berkelanjutan.

Keluaran sensor suhu:Sinyal keluaran suhu analog terpisah memungkinkan pengontrol host memantau keadaan termal modul secara real time — memungkinkan sistem penggerak mengurangi arus keluaran atau frekuensi PWM secara proaktif sebelum ambang batas perlindungan tercapai.

Aplikasi

Drive servo kecil:Amplifier servo ringkas untuk aksesori robot, tahapan pemosisian presisi, dan penggerak sumbu peralatan mesin pada tingkat daya yang lebih rendah — dengan peringkat 20A / 600V dan paket P633A yang ringkas memungkinkan desain penggerak servo yang hemat ruang.

Inverter pompa dan kipas:Pompa industri kecil, penggerak kipas HVAC, dan pengontrol kipas sistem pendingin di kelas sub-5kW — di mana IPM ringkas menyederhanakan desain inverter dengan penggerak dan perlindungan gerbang terintegrasi.

Penggerak motor alat:Inverter motor mesin cuci, penggerak kompresor AC, dan pengontrol motor lemari es — kelas 600V / 20A melayani elemen peralihan utama pada inverter peralatan rumah tangga.

Sumbu otomasi industri:Penggerak sumbu berdaya rendah pada peralatan otomatisasi multi-sumbu, sistem penentuan posisi konveyor, dan penggerak mesin perakitan kecil.

Mikro-inverter energi terbarukan:Desain mikro-inverter fotovoltaik kecil mengubah keluaran DC panel surya individual menjadi AC frekuensi jaringan.

Pertanyaan Umum

Q1: Apa perbedaan "IPM Kecil" 6MBP20JB-060 dengan modul 6MBP standar pada arus yang lebih tinggi?

Penunjukan "IPM Kecil" mengidentifikasi paket P633A yang ringkas — secara fisik lebih kecil dari housing standar 6MBP yang digunakan pada 50A ke atas. Secara elektrik, penggerak gerbang terintegrasi dan fitur perlindungan yang sama berlaku — perbedaannya terletak pada ukuran paket dan kelas saat ini (20A untuk aplikasi kompak vs. 50A+ untuk drive yang lebih besar). Paket yang lebih kecil memerlukan tata letak PCB yang cermat untuk menangani pembuangan panas dalam ukuran yang lebih kecil.

Q2: Frekuensi pembawa PWM apa yang dapat didukung oleh 6MBP20JB-060?

IPM Fuji generasi ketujuh di kelas 20A mendukung frekuensi pembawa PWM hingga 15–20kHz — memungkinkan pengoperasian motor yang lebih senyap (di atas frekuensi suara) dan kontrol riak arus yang lebih halus. Frekuensi pembawa yang lebih tinggi meningkatkan kerugian peralihan; pastikan desain termal dapat menangani peningkatan disipasi daya pada frekuensi pembawa yang dipilih. Sebagian besar aplikasi penggerak motor kecil menggunakan frekuensi pembawa 8–16kHz dengan IPM seri JB.

Q3: Pasokan penggerak gerbang apa yang dibutuhkan 6MBP20JB-060?

IPM Kecil seri JB memerlukan suplai terpisah untuk penggerak gerbang — suplai positif untuk penyalaan IGBT dan suplai negatif untuk penonaktifan dan penjepit aktif. Pasokan gerbang tipikal adalah +15V / -8V hingga -10V. Kisaran tegangan suplai yang tepat dikonfirmasi dari manual aplikasi 6MBP20JB-060. Pengoperasian di luar rentang yang ditentukan berisiko menurunkan kinerja penggerak gerbang atau memicu penguncian UV.

Q4: Apa prosedur pengaturan ulang kesalahan untuk 6MBP20JB-060 setelah peristiwa perlindungan?

Setelah proteksi IPM aktif (OC, UV, atau OT), pin keluaran kesalahan menunjukkan status kesalahan. Untuk mengatur ulang: pertama-tama hilangkan kondisi kesalahan (bersihkan penyebab arus berlebih, pulihkan tegangan suplai gerbang, atau biarkan modul mendingin di bawah ambang batas). Kemudian terapkan pulsa reset — biasanya transisi singkat dari rendah ke tinggi pada input reset kesalahan — untuk mengaktifkan kembali output penggerak gerbang. Kesalahan tidak dapat diatasi hanya dengan input PWM saja; tindakan reset positif diperlukan.
