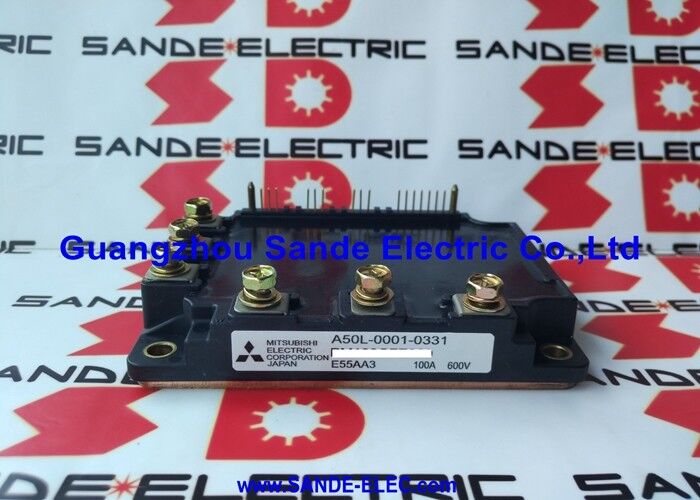

Transistor Daya OEM MITSUBISHI PM100CFE060 A50L-0001-0331

A50L-0001-0331 | Modul Transistor FANUC — Servo 100A / 600V / CNC dan Cadangan Penggerak Spindel

Modul Pengalih Daya 100A untuk Sistem Penggerak FANUC

A50L-0001-0331 adalah modul transistor 100A, 600V untuk sistem penggerak FANUC CNC — elemen pengalih daya pada tahap inverter penggerak. Pada 100A, modul ini menempati ujung tertinggi dari jajaran modul penggerak seri FANUC A50L, mencakup posisi penggerak spindel dan servo yang memerlukan kapasitas arus lebih besar daripada modul kelas 50A dan 75A yang digunakan dalam konfigurasi penggerak yang lebih kecil.

Modul transistor seri FANUC A50L menampung semikonduktor pengalih daya — IGBT atau susunan transistor — yang mengubah bus DC penggerak menjadi keluaran tiga fase frekuensi variabel yang menggerakkan motor AC. Modul ini diposisikan di dalam sasis drive, dipasang ke heatsink internal, dan terhubung ke papan sinyal drive melalui antarmuka kontrolnya.

Informasi Produk Utama

Peran Power Stage dalam Arsitektur Drive FANUC

Modul transistor A50L-0001-0331 berada pada batas konversi daya di drive FANUC:

Menerima:Sinyal pengalihan PWM dari papan kontrol drive — perintah gerbang tingkat logika yang menentukan transistor mana yang aktif dan nonaktif kapan saja.

Keluaran:Frekuensi variabel, tegangan variabel AC tiga fasa ke motor — hasil penerjemahan pola PWM papan kontrol menjadi arus motor sebenarnya.

Koneksi bus DC:Terminal daya modul terhubung ke bus DC internal drive (kira-kira 280V dari 200V AC, atau 540V dari suplai 400V AC) dan ke terminal keluaran motor.

Sinyal kesalahan:Sirkuit proteksi di dalam modul (arus berlebih, suhu berlebih) menghasilkan sinyal kesalahan kembali ke papan kontrol — memicu alarm penggerak yang memperingatkan operator CNC.

Aplikasi

Pusat permesinan CNC:Penggerak spindel dan sumbu berdaya tinggi pada pusat permesinan vertikal, pusat permesinan horizontal, dan pusat permesinan 5-sumbu yang dilengkapi dengan sistem penggerak FANUC.

Pusat balik CNC:Penggerak spindel untuk mesin bubut CNC dan pusat pembubutan berkapasitas besar — ​​di mana kebutuhan daya spindel melebihi kemampuan modul 75A.

Mesin penggiling CNC:Spindel kepala roda digerakkan pada mesin gerinda silinder dan permukaan di kelas daya tinggi.

Robot industri:Pengontrol robot FANUC menggunakan penggerak servo kelas 100A untuk sumbu utama robot dengan muatan besar.

EDM kawat CNC dan EDM mati tenggelam:Sistem penggerak bertenaga tinggi untuk mesin EDM menggunakan sistem penggerak FANUC di kelas daya atas.

Pertanyaan Umum

Q1: Alarm drive FANUC apa yang menunjukkan kegagalan modul transistor A50L-0001-0331?

FANUC Alarm 12 (kesalahan modul daya / arus berlebih) adalah indikator utama — muncul saat drive diaktifkan ketika perlindungan internal modul terpicu, atau selama pengoperasian dalam kondisi beban tidak normal. Verifikasi isolasi motor dan kontinuitas kabel keluaran sebelum mengutuk modul. A50L-0001-0331 kemungkinan besar menjadi penyebab ketika pemeriksaan motor dan kabel lulus tetapi alarm tetap ada.

Q2: Bagaimana hubungan A50L-0001-0331 (100A) dengan modul A50L lainnya di kelas 600V?

Seri A50L-0001 mencakup beberapa kelas arus: 50A (A50L-0001-0304), 75A (A50L-0001-0305), dan varian arus lebih tinggi termasuk 100A A50L-0001-0331. Modul-modul tersebut tidak dapat dipertukarkan — masing-masing disesuaikan dengan kebutuhan tingkat daya unit penggerak tertentu. Selalu konfirmasikan modul yang benar dari dokumentasi pemeliharaan drive.

Q3: Dapatkah A50L-0001-0331 diganti selama pengoperasian bertenaga drive?

Tidak — penggantian modul transistor mengharuskan drive dimatikan sepenuhnya. Setelah isolasi sumber listrik, pastikan kapasitor bus DC drive telah terisi penuh (di bawah 50V) sebelum mengakses tahap daya. Bus 600V DC mempertahankan tegangan mematikan selama beberapa menit setelah listrik dilepas — selalu gunakan meteran yang dikalibrasi untuk memastikan tegangan aman sebelum menangani komponen internal.

Q4: Persiapan termal apa yang diperlukan saat memasang A50L-0001-0331?

Bersihkan permukaan kontak unit pendingin dan oleskan senyawa antarmuka termal baru secara merata ke pelat dasar modul. Torsi sekrup pemasangan sesuai spesifikasi dalam manual pemeliharaan drive FANUC. Pada tugas kontinu 100A, persiapan termal yang benar sangat penting — kontak heatsink yang tidak memadai secara signifikan mengurangi masa pakai modul.
