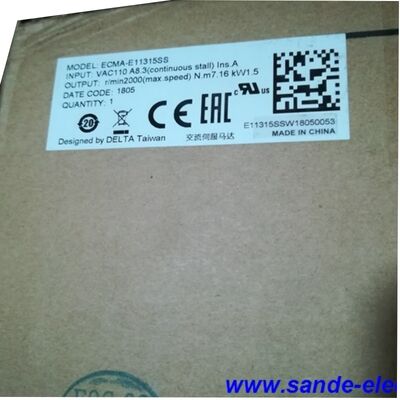

Delta ECMA-E11315SS + ASD-A2-1521-L — Seri ASDA-A2 Motor Servo dan Drive 1.5 kW, 2000 rpm / 7.16 N·m, Rangka 130mm dengan Rem

Isi Kotak

Kit ini menggabungkan tiga komponen yang dicocokkan pabrik menjadi sistem servo siap pasang: ECMA-E11315SS motor servo AC magnet permanen, ASD-A2-1521-L servo drive, dan sepasang kabel 3 meter yang sudah terpasang — satu untuk sinyal encoder, satu untuk daya motor. Semua yang diperlukan untuk menghubungkan motor ke drive sudah termasuk; tambahan yang diperlukan di lokasi hanyalah sumber daya AC 200–230 V, pemutus sirkuit yang ukurannya sesuai dengan arus input drive, dan perangkat keras pemasangan mekanis untuk motor dan beban.

Fitur utama dari kit khusus ini adalah rem elektromagnetik 24 VDC terintegrasi pada motor. Berbeda dengan varian RS-suffix (tanpa rem) dari keluarga ECMA-E11315, motor SS-suffix menahan posisi porosnya secara mekanis saat servo tidak diberi energi — kemampuan yang menjadi penting saat bagian mana pun dari beban Anda berpotensi bergerak karena gravitasi.

Spesifikasi Motor Servo — ECMA-E11315SS

Spesifikasi Rem

Rem adalah desain fail-safe, spring-applied, electrically-released (aman saat gagal, diterapkan pegas, dilepas secara elektrik): rem akan aktif secara otomatis ketika suplai 24 V dilepas atau hilang — termasuk saat terjadi E-stop atau kegagalan daya. Rem ini tidak dirancang untuk penghentian dinamis berulang dari kecepatan penuh; fungsinya murni untuk menahan posisi saat servo mati. Aplikasi apa pun yang menggunakan rem sebagai penghenti servis (misalnya, menghentikan sumbu yang bergerak dengan memutus daya rem) harus menyertakan logika deselerasi eksternal terlebih dahulu.

Spesifikasi Servo Drive — ASD-A2-1521-L

Akhiran "-L" menunjukkan konfigurasi komunikasi dasar: RS-232 untuk pekerjaan parameter sumbu tunggal dengan ASD-SOFT, RS-485 untuk pengaturan multi-drop atau kabel panjang, dan USB untuk koneksi PC langsung. Pelanggan yang membutuhkan fieldbus real-time dapat menentukan drive yang sama dalam konfigurasi -M (DMCNET/CANopen), -E (EtherCAT), atau -F (EtherCAT + loop tertutup penuh) — motor kompatibel dengan keempat varian tersebut.

Mengapa Motor Seri ECMA-E pada 2000 rpm?

Seri ECMA-E Delta berada dalam kategori inersia sedang hingga tinggi dari keluarga motor ECMA. Rangka 130mm dan inersia rotor yang relatif substansial (11.18 × 10⁻⁴ kg·m² tanpa rem) menjadikannya pilihan yang tepat ketika beban yang digerakkan memiliki inersia yang signifikan — pelat berat, rol besar, cam tebal — dan Anda ingin penghalusan gangguan kecepatan alami daripada melawannya hanya melalui penyesuaian gain.

Kecepatan terukur 2000 rpm dikombinasikan dengan 7.16 N·m menghasilkan daya keluaran berkelanjutan 1.5 kW, tetapi karakteristik torsi-ke-kecepatan lebih penting dalam praktik. Pada arus terukur drive 8.3 A dan KT 0.87 N·m/A, motor menghasilkan torsi terukurnya tanpa memerlukan arus yang sangat tinggi — yang menjaga beban termal tetap moderat selama operasi berkelanjutan dan menyisakan ruang untuk lonjakan torsi puncak 3x (21.48 N·m) yang biasanya dibutuhkan oleh gerakan pemosisian yang menuntut.

Fitur Platform ASDA-A2 Bawaan

ASD-A2-1521-L adalah bagian dari platform ASDA-A2 Delta yang kaya fitur, dan oleh karena itu membawa semua kecerdasan drive yang dibangun pada generasi tersebut — bukan hanya kontrol posisi/kecepatan/torsi dasar.

Electronic Cam (E-CAM): Hingga 720 titik tabel cam disimpan langsung di drive. Aplikasi flying-shear, rotary-cut, dan konveyor tersinkronisasi dapat diprogram tanpa pengontrol gerakan khusus, menggunakan editor cam yang terpasang di ASD-SOFT.

Mode PR (Position Register): 64 register posisi yang dapat diprogram, masing-masing dengan pengaturan kecepatan, akselerasi, deselerasi, dan jeda sendiri, dapat dirangkai atau dipicu oleh input digital. Ini cukup untuk sebagian besar tugas pengindeksan, pengemasan, dan perakitan tanpa menghabiskan anggaran untuk pengontrol gerakan eksternal.

Penekanan Getaran Otomatis: Dua filter penekanan getaran frekuensi rendah independen mengurangi dering sisa yang muncul pada beban setelah gerakan kecepatan tinggi — masalah yang sangat umum dengan motor rangka 130mm yang menggerakkan mesin dengan kopling fleksibel atau rakitan sekrup bola yang panjang.

Auto Notch Filter: Dua filter notch frekuensi tinggi otomatis mendeteksi dan meredam resonansi mekanis secara real-time, memungkinkan gain servo yang lebih tinggi tanpa memicu osilasi.

Full-Closed Loop (Hanya A2-F): Jika akurasi pemosisian di ujung alat — daripada di poros motor — diperlukan, varian ASD-A2-1521-F menerima sinyal umpan balik posisi kedua dari skala linier atau encoder putar yang dipasang langsung pada beban.

Ringkasan Pengkabelan dan Pemasangan

Drive 1.5 kW memiliki jejak fisik yang sama dengan model Delta 750 W, membuatnya ringkas untuk kelas dayanya. Pemasangan kabinet berdampingan dengan drive yang berdekatan diizinkan selama jarak minimum yang ditentukan dalam manual ASDA-A2 dipertahankan. Kipas pendingin terpasang.

Kabel 3m yang disertakan dalam kit — encoder dan daya — menggunakan konektor berkey yang benar untuk motor seri ECMA-E. Jalur kabel yang lebih panjang (hingga panjang maksimum yang ditentukan) memerlukan kabel daya dengan ukuran lebih besar dan filter EMC tambahan; filter EMI yang direkomendasikan Delta untuk ASD-A2-1521 adalah RF037B43BA (tipe footprint). Sirkuit rem memerlukan suplai 24 VDC terpisah, yang harus dijaga terisolasi dari tegangan kontrol servo drive untuk mencegah gangguan pada sinyal encoder.

Konfigurasi parameter ditangani melalui ASD-SOFT (kompatibel dengan Windows, unduhan gratis dari portal otomatisasi industri Delta), yang juga menyertakan fungsi osiloskop bawaan untuk penyetelan gain dan modul penentuan ukuran motor untuk memverifikasi bahwa sistem mekanis berada dalam batas torsi dan kecepatan berkelanjutan motor.

FAQ

Q1: Apakah rem pada ECMA-E11315SS memungkinkan kit ini digunakan pada sumbu vertikal?

Ya — dan inilah skenario tepatnya di mana varian rem "SS" mendapatkan tempatnya di atas versi tanpa rem "RS". Ketika sumbu vertikal (sumbu Z, pengangkat gantry, ram press) kehilangan daya servo, gravitasi menarik beban ke bawah kecuali ada sesuatu yang menahannya. Rem yang diterapkan pegas aktif secara otomatis dengan torsi penahan 10.0 N·m saat suplai 24 VDC turun, yang lebih dari cukup untuk menahan torsi keluaran terukur motor tanpa membalikkan penggerak. Peringatan penting adalah urutan: drive harus merampungkan sumbu hingga berhenti melalui kontrol servo terlebih dahulu, lalu melepaskan suplai rem — bukan menggunakan rem itu sendiri sebagai mekanisme penghenti, karena ukurannya untuk menahan, bukan untuk pengereman dinamis berulang dari kecepatan.

Q2: Apa perbedaan antara kit ini dan kit ECMA-E11320RS + ASD-A2-2023-L pada 2.0 kW?

Tiga perbedaan utama. Pertama, daya: kit ini 1.5 kW versus 2.0 kW, dengan torsi terukur 7.16 N·m versus 9.55 N·m. Kedua, rem: ECMA-E11315SS menyertakan rem elektromagnetik; ECMA-E11320RS tidak (akhiran RS menunjukkan poros keyway tanpa rem). Ketiga, drive berbeda — ASD-A2-1521 untuk 1.5 kW menerima input satu atau tiga fasa, sedangkan ASD-A2-2023 untuk 2.0 kW memerlukan tiga fasa. Jika Anda membutuhkan sumbu vertikal dengan rem pada 1.5 kW, ini adalah kit yang tepat; jika Anda membutuhkan 2.0 kW pada sumbu horizontal tanpa rem, kit RS adalah pilihan yang lebih ringan dan lebih murah.

Q3: Bisakah drive ASD-A2-1521-L dihubungkan ke PLC Delta atau pengontrol gerakan untuk kontrol multi-sumbu terkoordinasi?

Drive akhiran -L menggunakan RS-485 dan dapat di-polling oleh PLC seri DVP Delta melalui protokol MODBUS, tetapi tidak mendukung koordinasi sumbu real-time yang tersinkronisasi melalui antarmuka tersebut. Untuk kontrol multi-sumbu yang terhubung erat — gearing elektronik, camming antar sumbu, atau interpolasi — pendekatan yang disukai adalah meningkatkan ke varian akhiran -M (CANopen/DMCNET) atau -E (EtherCAT) dari drive yang sama, yang kemudian terintegrasi dengan pengontrol gerakan DVP-MC atau AX Delta. Motor dan kabel tetap identik terlepas dari akhiran drive mana yang dipilih.

Q4: Komponen eksternal apa saja yang tidak termasuk dalam kit?

Kit mencakup motor, drive, kabel encoder, dan kabel daya. Anda juga akan membutuhkan: catu daya 24 VDC untuk sirkuit rem (catu daya sirkuit kontrol drive tidak memberi daya rem secara langsung); pemutus sirkuit dan sekering yang ukurannya sesuai pada input AC; filter EMI jika kepatuhan CE diperlukan; dan perangkat keras pemasangan untuk panel motor dan drive. Untuk aplikasi sumbu vertikal, relai pengaman 24 VDC atau pengontrol rem sangat direkomendasikan untuk memastikan rem aktif dalam urutan yang benar selama kejadian E-stop — memutus daya drive dan daya rem secara bersamaan tanpa deselerasi terkontrol terlebih dahulu dapat menyebabkan beban turun sebentar sebelum rem mengunci.

Q5: Apakah encoder 20-bit pada ECMA-E11315SS kompatibel dengan pengontrol selain drive ASD-A2?

Tidak — encoder inkremental 20-bit pada motor seri ECMA-E menggunakan protokol komunikasi serial proprietary Delta, bukan output kuadratur standar (A/B/Z). Antarmuka encoder dirancang khusus untuk drive seri ASD-A2. Jika Anda perlu menghubungkan motor ini ke pengontrol gerakan pihak ketiga, Anda perlu menggunakan motor yang berbeda dengan output encoder kuadratur standar, atau menggunakan drive ASD-A2 sebagai perangkat budak yang menerima perintah dari pengontrol melalui RS-485, CANopen, atau EtherCAT — yang merupakan metode integrasi yang dimaksud dan didukung untuk produk ini.
