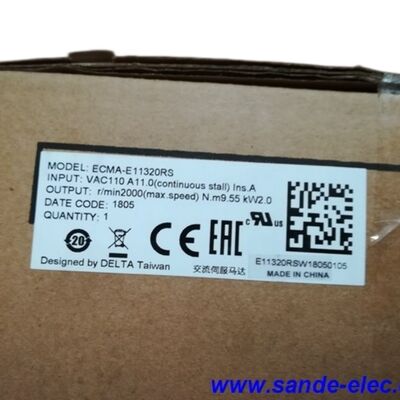

Delta ECMA-E11320RS — Kit Motor Servo AC Seri ASDA-A2 2,0 kW & Drive, 2000 rpm / 9,55 N·m, Rangka 130mm

Sistem Servo Lengkap dalam Satu Kotak

Menentukan sumbu servo selalu melibatkan pengadaan motor, drive, kabel encoder, dan kabel daya secara terpisah, lalu menghabiskan waktu untuk memastikan setiap komponen kompatibel dengan yang lain. Kit Delta ECMA-E11320RS menyelesaikan masalah tersebut pada tingkat pembelian. Motor, drive servo ASDA-A2 yang cocok, dan kabel encoder serta daya tiba bersama sebagai sistem yang terverifikasi dan kompatibel — hal yang menghemat insinyur komisioning dari mencari pinout konektor yang tidak jelas atau menemukan ketidakcocokan impedansi kabel setelah semuanya terpasang.

Inti dari kit ini adalah ECMA-E11320RS, motor servo AC magnet permanen 2,0 kW rangka 130mm yang beroperasi pada kecepatan terukur 2.000 rpm, menghasilkan 9,55 N·m torsi berkelanjutan. Itu adalah titik daya praktis untuk berbagai sumbu industri tugas menengah — meja putar, penggerak konveyor, sekrup umpan pada mesin CNC, sambungan robot artikulasi, dan aplikasi serupa di mana sumbu memerlukan kinerja servo yang sebenarnya daripada akurasi tingkat stepper.

Apa yang Ada di dalam Kit

Kit sistem servo ECMA-E11320RS lengkap meliputi:

• 1 × ECMA-E11320RS — motor servo AC 2,0 kW, rangka 130mm
• 1 × ASD-A2-2023 — drive servo seri ASDA-A2 2,0 kW yang cocok, input 220V 3-fasa
• 1 × Kabel encoder — 3m, motor ke drive
• 1 × Kabel daya — 3m, output terminal motor ke drive

Motor dan drive sudah dicocokkan; pinout konektor kabel encoder sesuai dengan input encoder CN2 drive, dan kabel daya membawa tegangan motor tiga fasa dari terminal output U/V/W drive. Kabel yang lebih panjang tersedia sebagai aksesori untuk instalasi di mana 3m tidak cukup dari panel ke posisi pemasangan motor.

Spesifikasi Teknis Motor

Encoder 20-Bit: Mengapa Resolusi Penting pada 2 kW

ECMA-E11320RS dilengkapi dengan encoder inkremental 20-bit sebagai standar — 1.280.000 hitungan per revolusi motor. Pada kelas daya 2,0 kW, tingkat resolusi ini tidak umum dalam paket servo yang dikurangi biayanya; ini adalah spesifikasi encoder yang sama yang digunakan Delta di seluruh keluarga motor ASDA-A2.

Apa arti resolusi 20-bit pada sumbu? Pada mesin perkakas yang menggunakan ballscrew pitch 10mm, 1.280.000 hitungan encoder per revolusi motor dibagi dengan pitch 10mm menghasilkan resolusi teoritis 7,8 nanometer per hitungan encoder — jauh lebih halus daripada komponen mekanis apa pun dalam sistem yang sebenarnya dapat dicapai. Efek praktisnya adalah loop kontrol posisi drive servo selalu memiliki informasi lebih dari yang dibutuhkan, dan batas akurasi pemosisian menjadi mekanika mesin daripada granularitas umpan balik. Untuk mesin yang memproduksi suku cadang jadi yang perlu memenuhi toleransi dimensi, itulah hubungan yang tepat antara umpan balik dan mekanika.

Resolusi encoder yang tinggi juga berkontribusi pada rotasi halus pada kecepatan rendah. Encoder dengan resolusi yang lebih kasar menimbulkan riak dalam umpan balik kecepatan — loop kecepatan drive melihat langkah posisi yang terdiskritisasi daripada sinyal kecepatan yang halus, yang menyebabkan riak torsi yang terdengar sebagai kebisingan motor dan terlihat sebagai variasi kecepatan. Pada 1.280.000 hitungan per revolusi, efek kuantisasi ini dapat diabaikan bahkan pada kecepatan yang diperintahkan sangat rendah.

Drive ASDA-A2: Direkayasa Melampaui Gerakan Dasar

Drive yang disertakan dalam kit ECMA-E11320RS — ASD-A2-2023 — bukanlah pengikut pulsa sederhana. Platform ASDA-A2 mewakili arsitektur servo berperforma tinggi Delta, dan varian 2,0 kW membawa set fitur lengkap dari platform tersebut.

Electronic Cam (E-CAM) Bawaan adalah salah satu kemampuan paling signifikan dari seri A2. Hingga 720 titik E-CAM dapat diprogram ke dalam drive, memungkinkannya mengeksekusi profil gerakan tersinkronisasi — flying shear, rotary cut, penggerak konveyor tersinkronisasi — tanpa pengontrol gerakan berkecepatan tinggi di PLC eksternal. Fungsi E-CAM memetakan posisi encoder master ke posisi motor pengikut melalui tabel cam yang ditentukan pengguna, dan drive mengeksekusi gerakan tersinkronisasi secara real-time menggunakan pemrosesan internalnya. Mesin yang sebelumnya memerlukan pengontrol gerakan khusus dapat menjalankan profil ini dari drive servo itu sendiri, menyederhanakan arsitektur kontrol.

Mode Position Register (PR) adalah kemampuan kontrol posisi internal seri A2. Hingga 64 register posisi dapat disimpan dalam drive, masing-masing menentukan posisi target, kecepatan, dan percepatan. Transisi antar register dipicu oleh input digital atau perintah komunikasi. Urutan pemosisian multi-langkah yang lengkap — pindah ke posisi 1, jeda, pindah ke posisi 2, kembali ke posisi awal — berjalan dari program internal drive tanpa perintah posisi real-time dari pengontrol. Untuk mesin yang mengulang serangkaian gerakan tetap, ini mengurangi beban penjadwalan gerakan dari PLC dan mengurangi permintaan pada jaringan kontrol.

Filter takik otomatis dan peredaman getaran mengatasi resonansi dan dering yang terjadi di akhir gerakan pemosisian, terutama pada mesin dengan elemen mekanis yang fleksibel — spindel panjang tanpa penyangga, perkakas yang dipasang kantilever, atau penggerak sabuk dengan kekakuan rendah. Drive A2 secara otomatis mendeteksi frekuensi resonansi mekanis dan menerapkan filter takik untuk meredamnya tanpa penyetelan gain manual. Dua filter peredaman getaran independen menargetkan osilasi frekuensi rendah, yang merupakan penyebab paling umum dari penundaan penyelesaian pada sumbu mesin tugas menengah.

Kontrol loop tertutup penuh tersedia pada drive varian A2-F, menerima encoder eksternal sekunder yang dipasang di sisi beban drivetrain mesin. Ini menutup loop posisi di sekitar posisi beban aktual daripada posisi poros motor, menghilangkan kesalahan posisi yang disebabkan oleh variasi pitch ballscrew, kepatuhan kopling, dan pertumbuhan termal dalam transmisi mekanis. Untuk mesin perkakas presisi di mana akurasi sumbu harus dipertahankan di seluruh langkah penuh, kontrol loop tertutup penuh adalah yang membuat spesifikasi dapat dicapai.

Komunikasi: RS-232, RS-485, CANopen, USB

ASD-A2-2023 berkomunikasi melalui empat antarmuka, masing-masing melayani skenario integrasi yang berbeda.

RS-232 adalah koneksi PC point-to-point yang digunakan untuk komisioning, pengaturan parameter, dan pemantauan dengan perangkat lunak konfigurasi ASDA-Soft Delta. Perangkat lunak ini menyediakan tampilan osiloskop real-time dari bentuk gelombang posisi, kecepatan, dan torsi, editor parameter lengkap, dan fungsi teach-in untuk menangkap posisi dari gerakan manual.

RS-485 mendukung pengkabelan multi-drop — beberapa drive berbagi satu bus RS-485 dengan PLC host atau HMI, masing-masing dialamati secara individual. Pada kecepatan bus standar, satu jaringan RS-485 dapat menjangkau sejumlah drive yang cukup besar, yang menyederhanakan pengkabelan panel pada mesin multi-sumbu.

CANopen adalah antarmuka jaringan untuk integrasi dengan pengontrol gerakan dan PLC CANopen. Drive mengimplementasikan profil CiA 402, yang merupakan profil kontrol gerakan CANopen standar — mode operasi posisi, kecepatan, dan torsi dapat diakses melalui objek CANopen standar. Ini membuat drive kompatibel dengan master CANopen apa pun yang mengikuti standar CiA 402 tanpa pemrograman khusus.

USB terhubung langsung ke PC tanpa perangkat keras adaptor RS-232/485, menggunakan perangkat lunak ASDA-Soft yang sama. Untuk pengaturan awal dan pekerjaan parameter di meja kerja, USB adalah koneksi tercepat untuk dibuat.

Segel Minyak dan IP65: Perlindungan Praktis untuk Lingkungan Nyata

ECMA-E11320RS dikirimkan dengan segel minyak yang dipasang di keluar poros. Ini menyegel celah antara poros yang berputar dan penutup ujung motor terhadap masuknya kontaminasi — kabut pendingin, aerosol minyak potong, air pencuci, dan debu. Tanpa segel minyak, kontaminan ini bermigrasi ke rongga bantalan motor seiring waktu, mempercepat keausan bantalan dan akhirnya mencapai encoder.

Fungsi enclosure IP65 berlaku untuk badan motor dan menentukan perlindungan terhadap masuknya debu (IP6X — sepenuhnya kedap debu) dan semburan air dari arah mana pun (IPX5). Ini adalah tingkat perlindungan yang sesuai untuk lingkungan mesin perkakas, peralatan pengolahan makanan, dan instalasi lain di mana motor berada di dekat kontaminasi cair atau partikulat. Drive — yang ditempatkan di dalam panel — beroperasi di lingkungan yang terkontrol dan tidak memiliki peringkat perlindungan yang setara.

Poros lubang pasak (diameter 22mm dengan lubang sekrup berulir) memberikan transmisi torsi positif ke kopling dan puli tanpa hanya mengandalkan kesesuaian interferensi. Lubang berulir di ujung poros memungkinkan sekrup penahan kopling menahan ujung poros, mencegah migrasi aksial di bawah beban terbalik — detail praktis yang penting pada sumbu yang sering berbalik arah.

Aplikasi Khas

Kombinasi 2,0 kW / 2.000 rpm / 9,55 N·m mencakup pita aplikasi gerakan industri yang terdefinisi dengan baik:

Mesin perkakas CNC — penggerak meja putar, penggerak sumbu umpan pada pusat permesinan dan mesin bubut kecil, dan sumbu pemosisian tambahan di mana bebannya adalah turret alat, penyangga tetap, atau perlengkapan penahan benda kerja. Rangka 130mm sesuai dengan antarmuka pemasangan servo standar pada sebagian besar mesin CNC kecil dan menengah.

Mesin pengemasan — erektor karton, mesin form-fill-seal, pengindeks produk, dan peralatan pengemasan kotak. Kemampuan E-CAM dan mode PR memungkinkan drive untuk mengeksekusi profil gerakan tersinkronisasi dan terindeks secara langsung, yang menyederhanakan tugas koordinasi gerakan PLC mesin.

Robotika — penggerak sambungan pada sistem robot Cartesian dan SCARA di mana sumbu individu berada dalam kisaran 1–3 kW. Karakteristik motor inersia sedang-tinggi (inersia rotor 14,59 × 10⁻⁴ kg·m²) memberikan pencocokan inersia yang lebih baik dengan inersia lengan robot tipikal daripada motor inersia ultra-rendah dengan kelas daya yang sama.

Peralatan percetakan dan konversi — kontrol tegangan web, pelacakan tanda register, dan penggerak slitter-rewinder di mana gerakan tersinkronisasi dan torsi terkontrol keduanya diperlukan dalam mesin yang sama.

Pencetakan injeksi dan ekstrusi — umpan material yang digerakkan servo, penggerak sekrup, dan mekanisme ejector di mana posisi berulang dan gaya terkontrol keduanya merupakan persyaratan.

Pertanyaan yang Sering Diajukan

T1: Apakah kit ECMA-E11320RS mencakup semua yang diperlukan untuk menjalankan sistem servo, atau diperlukan komponen tambahan?

Kit ini berisi tiga elemen yang paling sering dijual terpisah — motor, drive, dan kabel — dan ini cukup untuk mengoperasikan sumbu servo. Namun, instalasi mesin yang lengkap memerlukan komponen tambahan yang bukan bagian dari kit: catu daya AC 200–230V tiga fasa yang sesuai dengan pemutus sirkuit dan kontaktor yang sesuai, catu daya kontrol DC 24V untuk sirkuit kontrol drive, konektor kontrol CN1 dan pengkabelan ke PLC host atau pengontrol gerakan, dan konduktor pentanahan yang ukurannya sesuai dengan kode kelistrikan lokal instalasi. Untuk drive yang memerlukan resistor pengereman (aplikasi dengan beban inersia tinggi atau deselerasi cepat yang sering), resistor pengereman regeneratif eksternal terhubung ke terminal B1/B2 drive. Manual pengguna ASDA-A2 menentukan pemilihan komponen periferal untuk setiap model drive. Komisioning pertama kali juga mendapat manfaat dari perangkat lunak ASDA-Soft Delta, yang merupakan unduhan gratis dari situs web Delta dan memerlukan koneksi USB atau RS-232 ke drive.

T2: Motor ditentukan pada kecepatan terukur 2.000 rpm tetapi kecepatan maksimum 3.000 rpm. Bisakah ia berjalan terus menerus pada 3.000 rpm?

Angka 2.000 rpm adalah kecepatan operasi berkelanjutan terukur — kecepatan di mana motor memberikan torsi terukur penuh 9,55 N·m dalam peringkat termal berkelanjutannya pada suhu sekitar hingga 40°C. Kecepatan maksimum 3.000 rpm mewakili batas atas operasi intermiten, di mana kemampuan torsi berkurang dari nilai terukur berkelanjutan. Menjalankan motor terus menerus pada 3.000 rpm dengan beban torsi penuh akan menyebabkan motor melebihi peringkat termalnya dan memperpendek masa pakai. Dalam praktiknya, parameter drive memungkinkan batas kecepatan maksimum diatur di bawah 3.000 rpm jika aplikasi tidak memerlukan operasi di atas kecepatan terukur. Untuk aplikasi di mana torsi penuh diperlukan pada kecepatan yang lebih tinggi, motor yang berbeda dalam jangkauan ECMA dengan kecepatan terukur yang lebih tinggi — seperti varian terukur 3.000 rpm — akan menjadi pilihan yang tepat.

T3: Apa fungsi Electronic Cam (E-CAM) dan masalah mesin apa yang dipecahkannya?

Fungsi E-CAM memungkinkan drive ASD-A2-2023 untuk menyinkronkan posisi poros outputnya dengan input encoder master eksternal sesuai dengan tabel profil cam yang diprogram. Drive membaca posisi encoder master secara real-time dan memindahkan motor ke posisi pengikut yang sesuai seperti yang didefinisikan oleh tabel cam — hingga 720 titik data yang mendefinisikan hubungan antara posisi master dan pengikut. Ini memecahkan masalah sinkronisasi yang timbul pada mesin di mana satu mekanisme harus bergerak dalam hubungan yang ditentukan ke komponen bergerak lainnya: pisau yang harus menyamai kecepatan web bergerak sebelum memotong, penjepit yang harus menyinkronkan dengan konveyor untuk mengambil produk tanpa menghentikannya, atau aplikator label yang harus menyamai kecepatan botol pada jalur pengisian. Secara tradisional, aplikasi ini memerlukan pengontrol gerakan berkecepatan tinggi untuk menghitung dan mengeluarkan perintah posisi tersinkronisasi secara real-time. Dengan E-CAM, logika sinkronisasi berjalan di dalam drive, dan PLC eksternal hanya perlu mengaktifkan dan menonaktifkan fungsi — sangat menyederhanakan persyaratan pengontrol untuk aplikasi gerakan tersinkronisasi.

T4: Motor tidak memiliki rem. Apakah itu masalah untuk sumbu vertikal atau sumbu yang perlu menahan posisi saat daya mati?

ECMA-E11320RS adalah varian tanpa rem(ditunjukkan oleh "S" pada posisi yang relevan dalam nomor model motor — versi yang dilengkapi rem membawa sufiks yang berbeda). Untuk sumbu horizontal murni tanpa komponen beban gravitasi, tidak adanya rem bukanlah masalah keamanan atau fungsional — ketika daya drive dihilangkan, pengereman dinamis menghentikan motor secara terkontrol, dan sumbu tetap pada posisinya karena gesekan setelah berhenti. Untuk sumbu vertikal — gerakan sumbu Z, lengan gantry yang terangkat, atau beban apa pun yang akan jatuh karena gravitasi saat drive dimatikan — rem penahan sangat penting untuk mencegah penurunan sumbu yang tidak terkontrol saat daya mati atau berhenti darurat. Dalam aplikasi ini, varian motor yang dilengkapi rem harus ditentukan. Seri ECMA menawarkan motor 2,0 kW, 130mm, 2.000 rpm yang setara secara langsung dengan rem penahan daya mati 24V DC, mempertahankan spesifikasi listrik dan mekanis yang sama. Rem tidak dimaksudkan untuk memperlambat motor yang berputar — ia hanya menahan poros yang diam, dan menggunakannya sebagai rem servis akan menyebabkan keausan kampas rem yang cepat.

T5: Bisakah ECMA-E11320RS dipasangkan dengan drive servo Delta selain seri ASDA-A2, seperti ASDA-B2 atau ASDA-A3?

Motor seri ECMA 130mm dirancang untuk kompatibilitas dengan drive seri ASDA-A2 220V Delta, dan ECMA-E11320RS ditentukan dan divalidasi untuk digunakan dengan ASD-A2-2023 dalam kit. Kompatibilitas dengan keluarga drive Delta lainnya tergantung pada seri drive. Seri ASDA-B2(platform servo yang dioptimalkan biayanya oleh Delta) mendukung motor seri ECMA termasuk varian 130mm, tetapi set fitur drive berbeda dari A2 — tidak ada E-CAM, tidak ada mode PR, opsi komunikasi yang berkurang. Pemasangan secara mekanis dan elektrik dimungkinkan tetapi aplikasi harus dievaluasi apakah fungsionalitas B2 yang berkurang sudah memadai. Seri ASDA-A3(drive berperforma tinggi generasi saat ini dari Delta) kompatibel mundur dengan motor seri ECMA dan mendukung ukuran rangka motor serta jenis encoder yang sama, menawarkan jalur peningkatan kinerja jika kinerja dinamis yang lebih tinggi atau protokol jaringan tambahan diperlukan dalam revisi mesin di masa mendatang. Selalu verifikasi kombinasi drive-motor spesifik terhadap tabel kompatibilitas resmi Delta dalam manual pengguna drive masing-masing sebelum menentukan pemasangan non-standar, karena pengaturan parameter motor harus sesuai dengan benar dengan belitan motor dan karakteristik encoder yang sebenarnya.

Delta ECMA-E11320RS adalah bagian dari keluarga motor servo AC seri ECMA untuk digunakan dengan platform drive servo ASDA-A2 220V. Selalu verifikasi peringkat komponen periferal, persyaratan pentanahan, dan perutean kabel terhadap manual instalasi seri ASDA-A2 sebelum menyalakan sistem. Beri waktu pelepasan muatan kapasitor sebelum bekerja pada pengkabelan drive setelah daya mati.
