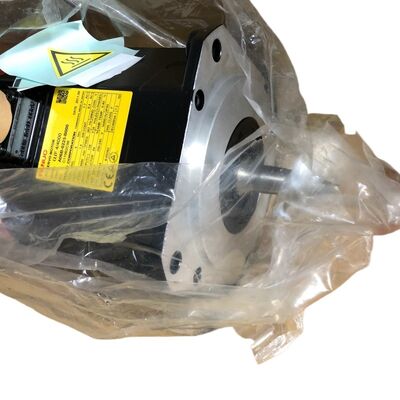

Fanuc A06B-0345-B231 AC Servo Motor Baru Dalam Kotak

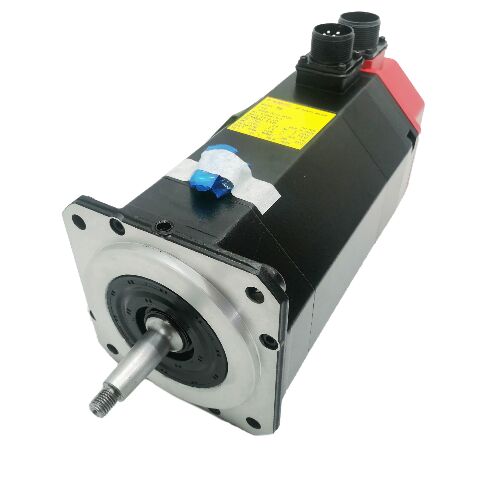

FANUC A06B-0345-B231 | Motor Servo AC Seri S — 6 Nm / 3000 rpm / Poros Tirus / Rem / 2000P + Resolver

Seri S 5RF — Umpan Balik Ganda dari Generasi Servo AC FANUC Paling Awal

A06B-0345-B231 adalah motor servo AC FANUC Seri S — model 5RF — dari generasi asli produk motor servo AC FANUC. Seri S mendahului generasi Alpha dan mewakili teknologi motor yang menggerakkan generasi pertama mesin perkakas CNC yang dikontrol servo AC FANUC.

Pada torsi stall 6 Nm dan 3.000 rpm, 5RF berada di kisaran menengah keluarga motor Seri S. Spesifikasi listrik 117V / 3-fasa / 8-kutubnya mencerminkan arsitektur sistem penggerak pada era tersebut — tegangan dan frekuensi operasi dihasilkan oleh penguat servo Seri S yang sesuai dengan periode tersebut, bukan ditarik langsung dari pasokan listrik.

Sistem umpan balik ganda — encoder ABS 2000P dikombinasikan dengan resolver — adalah fitur teknis yang menentukan varian ini. Resolver menyediakan keluaran posisi sudut berbasis sinus/kosinus yang kontinu yang tidak bergantung pada penghitungan pulsa. Encoder absolut 2000P menyediakan register posisi digital yang digunakan CNC untuk kontrol koordinat. Keduanya beroperasi secara bersamaan: resolver menyediakan referensi sudut halus untuk loop kontrol arus dan kecepatan servo, sementara encoder 2000P menyediakan hitungan posisi sumbu yang dipelihara dan ditampilkan oleh CNC.

Spesifikasi Utama

Poros Tirus dengan Rem

Poros tirus menarik hub kopling secara aksial ke poros motor dengan baut penarik, memberikan sambungan mekanis tanpa selip. Untuk motor kelas 5RF yang menggerakkan sumbu CNC utama di bawah beban pemotongan yang berkelanjutan, pengikatan tirus positif mempertahankan integritas kopling selama masa pakai operasional mesin tanpa risiko gesekan yang dapat dikembangkan oleh antarmuka poros beralur di bawah pembalikan siklik yang berat.

Rem yang diterapkan pegas menahan poros secara mekanis setiap kali tegangan rem dilepas. Untuk sumbu vertikal dan mekanisme yang dibebani gravitasi pada mesin perkakas yang dilayani motor ini, rem yang diterapkan pegas adalah mekanisme penahan yang aman jika terjadi kegagalan yang mencegah pergerakan beban saat servo mati, E-stop, dan kehilangan daya.

Situasi Suku Cadang Warisan

Seri S adalah generasi servo AC FANUC dari awal tahun 1980-an. FANUC menghentikan produksi bertahun-tahun yang lalu. Fasilitas yang mengoperasikan motor Seri S mengelola aset di akhir masa pakai layanan yang direncanakan semula. Stok pengganti berasal dari pemulihan mesin yang dinonaktifkan dan surplus yang dikelola. Pada motor Seri S yang masih beroperasi dalam produksi, memiliki unit cadangan yang teruji adalah langkah manajemen risiko yang berarti — jendela pasokan purnajual terus menyempit seiring bertambahnya usia basis terpasang.

FAQ

Q1: Apa tujuan resolver pada motor ini bersama dengan encoder 2000P?

Resolver menyediakan keluaran posisi sudut analog yang kontinu — sinyal sinus/kosinus yang tidak bergantung pada penghitungan pulsa atau cadangan baterai. Ini mendukung loop kontrol kecepatan dan arus penguat servo dengan umpan balik kontinu resolusi tinggi. Encoder absolut 2000P menyediakan register posisi digital untuk CNC. Beroperasi bersama, resolver mencakup loop kontrol waktu nyata berkecepatan tinggi sementara encoder mempertahankan posisi koordinat mesin.

Q2: Penguat servo apa yang kompatibel dengan A06B-0345-B231?

Motor Seri S memerlukan penguat servo Seri S yang kompatibel dengan periode tersebut — bukan drive seri Alpha, Alpha i, atau Beta. Antarmuka encoder, koneksi resolver, dan parameter tegangan motor dari sistem penggerak Seri S spesifik untuk generasi motor Seri S. Konfirmasikan kompatibilitas penguat yang terpasang dengan tipe motor 5RF sebelum memesan motor pengganti.

Q3: Bagaimana cara melepas hub poros tirus dengan benar pada motor Seri S?

Gunakan ekstraktor baut penarik yang mengunci lubang berulir di ujung poros — berikan gaya aksial terkontrol untuk memutus pengikatan tirus. Jangan pernah memukul, membenturkan, atau mencungkil poros. Beban benturan ditransmisikan melalui poros ke rakitan resolver dan encoder serta ke bantalan motor. Jika tirus kencang, berikan cairan penetrasi pada sambungan dan gunakan gaya ekstraktor yang stabil.

Q4: Mesin menghasilkan posisi spindel yang benar tetapi alarm terkait resolver muncul di bawah beban. Apa yang harus diperiksa?

Periksa perutean kabel resolver dan kondisi konektor — kabel sinyal resolver rentan terhadap penangkapan noise dari kabel daya motor jika dijalankan secara paralel tanpa pemisahan atau pelindung yang memadai. Verifikasi pelindung kabel dibumikan hanya di ujung penguat. Periksa pin konektor resolver dari korosi. Jika kualitas sinyal dikonfirmasi baik di ujung motor tetapi menurun di penguat, kabel adalah tersangka.

Q5: Apakah A06B-0345-B231 masih bersumber di pasar purnajual?

Ya, melalui dealer motor FANUC warisan khusus dan pemulihan dari mesin yang dinonaktifkan. Mengingat usia motor dan statusnya yang dihentikan produksinya, periksa setiap unit bekas secara menyeluruh: operasi rem pada tegangan yang benar, kualitas sinyal resolver saat berputar, kondisi poros tirus, dan resistansi isolasi belitan. Pengujian bangku dengan penguat Seri S yang benar sebelum melakukan instalasi produksi sangat disarankan.
