Fanuc Servo Motor A06B-0314-B004 Kondisi kerja yang baik A06B0314B004

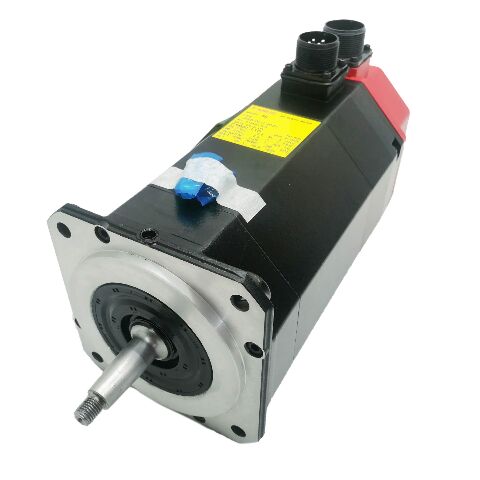

FANUC A06B-0314-B004∙ S-Series Model 5S AC Servo Motor ∙ 2000 rpm / Taper Shaft / 2000P Encoder / Ditutup

FANUC Original S-Series

A06B-0314-B004 adalah FANUC S-series AC servo motor Model 5S dari generasi yang mendahului seri Alpha.Seri S FANUC adalah generasi pertama AC servo motor yang dirancang untuk poros mesin alat CNC, menggantikan servo motor DC sebelumnya dalam aplikasi CNC berkinerja tinggi.

Pada kecepatan maksimum 2000 rpm dan nilai listrik kelas 5S, motor ini menggerakkan poros pakan utama pada mesin bubut CNC, pusat pengolahan,dan mesin penggilingan dimana kontrol dan desain mekanik disebut khusus untuk arsitektur seri SKetika sebuah mesin dibangun di sekitar motor 5S, seluruh desain sumbu servo amplifier, pengaturan parameter servo, kopling mekanik disesuaikan dengan karakteristik spesifik motor ini.Seperti-untuk-seperti penggantian melestarikan bahwa konfigurasi sumbu asli.

Spesifikasi Utama

Taper Shaft dan 2000P Incremental Encoder

poros kerucut mentransmisikan torsi melalui logam-ke-logam antarmuka dipegang drawbolt. interlock mekanik positif dan nol-slip. untuk menghapus hub kopling,menggunakan pengekstrak baut tarik thread penarik ke lubang yang diketuk di ujung poros dan menerapkan gaya aksial yang dikendalikan. Jangan pernah memukul poros. beban dampak bergerak langsung ke encoder dan bantalan motor. menembus cairan di sendi kerucut ditambah kekuatan ekstraktor yang stabil adalah pendekatan yang benar untuk kerucut ketat.

2000P incremental encoder (A860-0315-T101) menghasilkan 2000 pulsa per putaran untuk kecepatan dan umpan balik posisi.Ini adalah inkremental ∙ siklus referensi-kembali diperlukan pada setiap mesin power-up untuk membangun kembali datum posisi sumbuIni adalah perilaku operasi standar untuk mesin seri S dan bukan kesalahan.

Sourcing Legacy S-Series Motors

Seri S telah dihentikan oleh FANUC bertahun-tahun yang lalu. persediaan penggantian sepenuhnya berasal dari surplus aftermarket dari mesin yang dihentikan dan unit tarik yang diuji.Mesin seri S yang masih dalam produksi bekerja pada aset di luar umur layanan yang direncanakan awalnyaMemiliki mesin cadangan 5S yang telah diuji di tangan adalah tindakan pemeliharaan yang praktis. Ketersediaan di pasar suku cadang menyempit seiring bertambahnya usia basis yang dipasang.

FAQ

T1: Servo amplifier apa yang kompatibel dengan A06B-0314-B004?

Motor seri S membutuhkan penguat servo seri S yang kompatibel periode.Konfirmasi jenis amplifier yang dipasang dari dokumentasi mesin sebelum menentukan penggantian motor.

T2: Bagaimana kopling poros kerucut dihapus dengan benar?

Gunakan pengekstrak baut tarik Dampak mengirimkan kejut langsung ke encoder dan bantalan motor dan dapat menyebabkan kerusakan yang tampak kecil tetapi mengurangi umur layanan secara signifikanJika kerucutnya ketat, gunakan cairan menembus pada permukaan sendi dan biarkan masuk sebelum menggunakan kekuatan ekstraktor.

T3: Mesin membutuhkan homing pada setiap power-up. Apakah ini kesalahan encoder?

Tidak 2000P adalah encoder tambahan. pengembalian referensi pada setiap power-up adalah perilaku standar. jika homing gagal menyelesaikan atau menghasilkan kesalahan, periksa kabel encoder untuk kerusakan,Memverifikasi kualitas sinyal Z-pulsa pada amplifier dengan osiloskop, dan periksa tubuh encoder untuk masuknya cairan pendingin atau kerusakan mekanis.

T4: Bisakah motor seri Alpha menggantikan motor seri S 5S pada mesin yang sama?

S-series servo amplifier menggunakan komunikasi yang berbeda dan antarmuka umpan balik dari seri Alpha.Mengganti motor Alpha membutuhkan penggantian servo amplifier, mengubah perangkat keras antarmuka servo CNC, dan mengaktifkan kembali set parameter poros untuk mesin yang terus menggunakan amplifier seri S aslinya,Motor 5S yang mirip adalah satu-satunya pengganti langsung yang praktis.

T5: Pemeriksaan apa yang harus dilakukan pada A06B-0314-B004 yang digunakan?

Memverifikasi keseimbangan resistansi penggulung tiga fase dan isolasi resistansi ke bumi dengan kabel encoder terputus.atau tanda benturan dari penghapusan sebelumnya yang tidak benar. Putar poros dengan tangan untuk kelancaran bantalan. Periksa konektor encoder (A860-0315-T101) untuk kontaminasi pendingin atau kerusakan pin.Pengujian bench dengan penguat seri S yang benar sebelum pemasangan produksi adalah verifikasi akhir..
