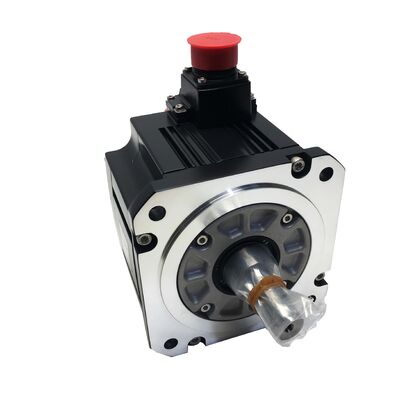

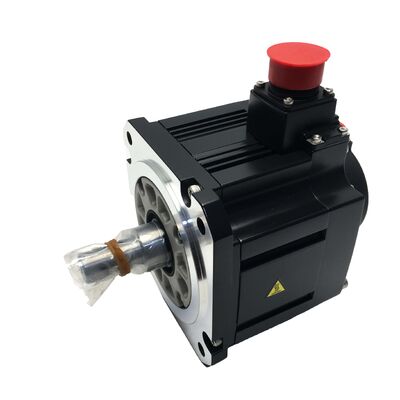

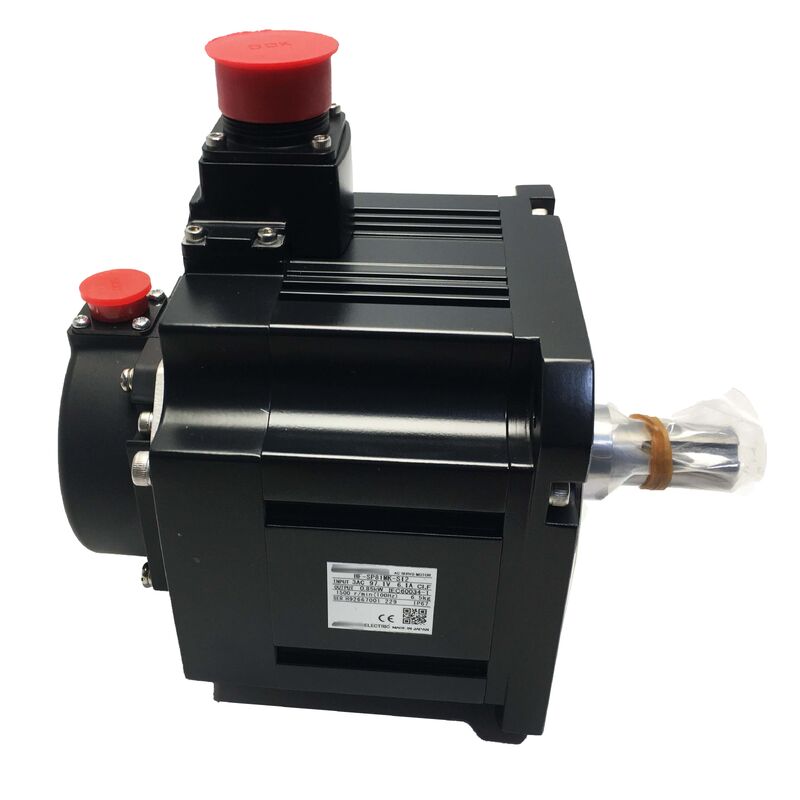

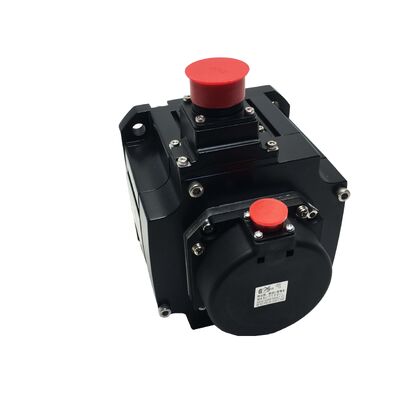

Mitsubishi HF-SP81MK-S12 | MELSERVO-J3 Series AC Servo Motor
850W, Poros Berpasak, Rem, IP66 - Asli Baru
Ikhtisar Produk
Mitsubishi HF-SP81MK-S12 adalah motor servo AC 850W dari seri MELSERVO-J3 Mitsubishi Electric. Motor servo dengan rangka sedang dan inersia sedang ini dirancang untuk persyaratan sumbu umpan dan pemosisian yang menuntut pada mesin perkakas CNC dan peralatan otomatisasi industri.
Varian ini menggabungkan poros berpasak, rem penahan terintegrasi, dan penyegelan lingkungan IP66 - mengatasi integritas kopling mekanis, penahanan posisi fail-safe, dan perlindungan terhadap kontaminasi industri secara bersamaan.
Dinilai pada torsi kontinu 8,12 Nm dengan kecepatan terukur 1.000 RPM, ini adalah motor berkecepatan rendah dan torsi tinggi yang dibuat untuk mempertahankan output gaya. Motor beroperasi dari catu daya kelas 200VAC dan dilengkapi encoder absolut 18-bit yang menghasilkan lebih dari 260.000 hitungan per putaran untuk pemosisian yang presisi.
Spesifikasi Utama
| Parameter |
Nilai |
| Output Terukur |
850 W (0,85 kW) |
| Torsi Terukur |
8,12 Nm |
| Arus Terukur |
4,5 A |
| Tegangan Catu Daya |
Kelas 200VAC |
| Kecepatan Terukur |
1.000 RPM |
| Encoder |
Absolut 18-Bit (terpasang) |
| Konfigurasi Poros |
Poros Lurus Berpasak |
| Rem Penahan |
Terintegrasi |
| Perlindungan Masuk |
IP66 |
| Ukuran Flensa |
130 × 130 mm |
| Seri |
MELSERVO-J3 - Tipe HF-SP |
| Berat |
5,44 kg (11,99 lbs) |
| Status Produsen |
Dihentikan |
Seri HF-SP - Inersia Sedang, Torsi Tinggi
Tipe motor HF-SP dalam keluarga MELSERVO-J3 dirancang untuk aplikasi dengan inersia beban yang dipantulkan sedang hingga tinggi di mana torsi yang berkelanjutan diprioritaskan daripada respons dinamis berkecepatan tinggi.
Pada kecepatan terukur 1.000 RPM, HF-SP81 menghasilkan torsi 8,12 Nm, sangat cocok untuk kopling ball screw langsung pada mesin dengan nilai pitch lead sedang. Ini menghasilkan gaya dorong linier yang substansial tanpa memerlukan roda gigi tambahan.
Untuk sadel sumbu berat, meja kerja besar, dan penggerak yang memerlukan penyimpangan posisi minimal di bawah beban, kepadatan torsi dan karakteristik pencocokan inersia HF-SP memberikan kekakuan sumbu yang dibutuhkan oleh pemesinan presisi.
Encoder Absolut 18-Bit
Setiap motor seri HF-SP menyertakan encoder absolut 18-bit terpasang sebagai standar - menyediakan 262.144 hitungan posisi unik per putaran poros tanpa memerlukan siklus homing saat startup.
Ini menghilangkan penghematan waktu non-produktif dari rutinitas homing dan mencegah kesalahan pemosisian yang rentan terhadap sistem encoder inkremental selama masalah kualitas daya atau E-stop yang tidak terduga.
Resolusi tinggi mendukung interpolasi halus pada kecepatan rendah, secara langsung memengaruhi kualitas hasil akhir permukaan pada pekerjaan kontur multi-sumbu dan akurasi pemosisian dalam aplikasi siklus tinggi.
Desain Poros Berpasak
Poros berpasak memberikan koneksi penggerak mekanis positif antara poros motor dan hub kopling atau puli yang cocok, mencegah selip rotasi di bawah beban kejut, permintaan torsi tinggi yang berkelanjutan, dan pembalikan arah berulang.
Untuk sumbu umpan CNC inersia sedang yang melibatkan pemosisian dua arah berkelanjutan dan pemotongan berat berkala, poros berpasak adalah spesifikasi yang tepat untuk transmisi torsi yang andal.
Rem Penahan Terintegrasi & Perlindungan IP66
Rem penahan beroperasi berdasarkan prinsip fail-safe: diterapkan pegas saat tidak diberi energi, dilepaskan secara elektrik selama operasi normal. Saat daya hilang, berhenti darurat, atau alarm servo, rem akan aktif secara otomatis untuk menahan posisi poros.
Perlindungan IP66 berarti rumah motor sepenuhnya tersegel terhadap debu dan terlindungi dari semprotan air bertekanan tinggi dari arah mana pun - sesuai untuk lingkungan mesin perkakas dengan sistem pendingin aktif dan rutinitas pembersihan bertekanan tinggi.
Kompatibilitas Drive - MELSERVO-J3
HF-SP81MK-S12 dipasangkan dengan amplifier servo seri MR-J3 Mitsubishi. Pemilihan drive yang sesuai memperhitungkan output motor 850W dan arus terukur 4,5A - biasanya kelas amplifier MR-J3-70B atau MR-J3-100B.
Antarmuka komunikasi mencakup SSCNET III untuk koneksi jaringan serat optik berkecepatan tinggi dalam sistem multi-sumbu, ditambah mode perintah analog dan pulse-train untuk aplikasi mandiri.
Pertanyaan yang Sering Diajukan
Drive servo apa yang kompatibel dengan HF-SP81MK-S12?
Motor ini dirancang untuk digunakan dengan amplifier servo seri MR-J3 Mitsubishi - khususnya MR-J3-70B atau MR-J3-100B untuk kelas motor 850W. Drive J3 secara native mendukung tipe motor HF-SP dan antarmuka encoder absolut 18-bit.
Motor ini telah dihentikan - bisakah diganti dengan model Mitsubishi saat ini?
Ya, tetapi tidak sebagai pengganti plug-and-play langsung. Motor generasi saat ini yang setara mungkin memiliki kelas torsi yang serupa tetapi berbeda dalam dimensi flensa, ukuran poros, pinout konektor, dan kompatibilitas drive. Mencari HF-SP81MK-S12 yang diperbaharui biasanya melibatkan risiko dan waktu henti yang lebih sedikit daripada substitusi lintas generasi.
Apa arti perlindungan IP66 untuk motor ini di lingkungan pemesinan?
IP66 berarti motor sepenuhnya tahan debu dan terlindungi dari semprotan air bertekanan tinggi dari arah mana pun. Ini mencakup semprotan pendingin langsung, pembersihan cuci, dan paparan cairan yang berkelanjutan di zona pemotongan tanpa masuk ke rumah motor.
Mengapa motor ini hanya memiliki kecepatan terukur 1.000 RPM?
Tipe HF-SP adalah motor inersia sedang, torsi tinggi yang dioptimalkan untuk output gaya yang berkelanjutan pada kecepatan sedang. Kecepatan terukur 1.000 RPM sesuai untuk penggerak ball screw yang terhubung langsung di mana persyaratan kecepatan gerak cepat dan laju umpan pemotongan terpenuhi dalam rentang rotasi ini.
Langkah inspeksi apa yang paling penting untuk HF-SP81MK-S12 bekas?
Uji rem terlebih dahulu - terapkan dan lepaskan tegangan catu daya sambil mengonfirmasi penguncian poros yang positif dan pelepasan yang bersih. Ukur resistansi belitan tiga fasa untuk keseimbangan dan resistansi isolasi ke bumi. Periksa konektor encoder 18-bit dari korosi atau kerusakan, dan verifikasi kondisi bantalan dengan memutar poros secara manual.
