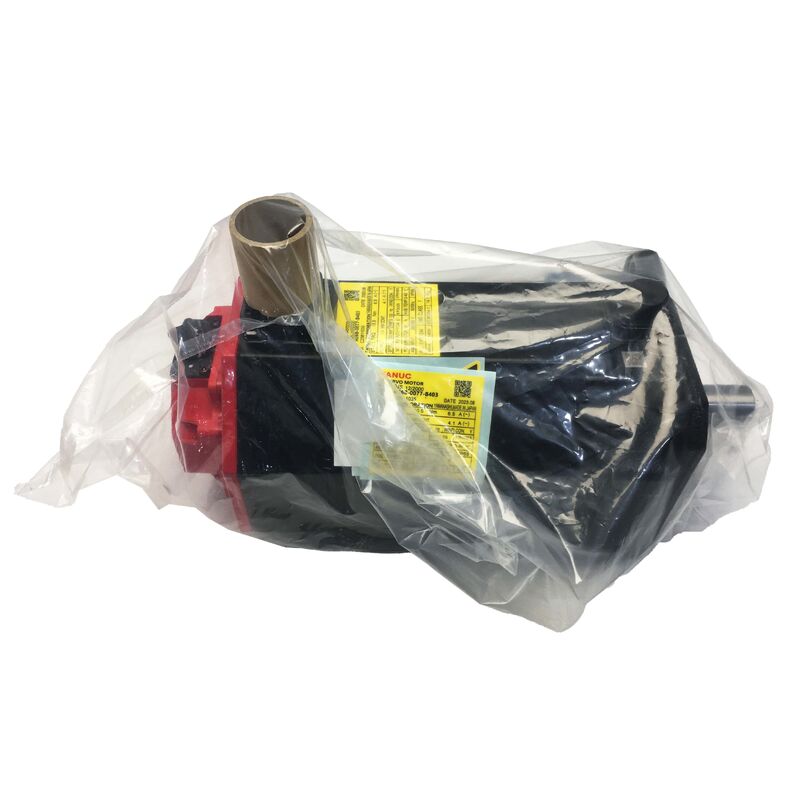

Motor Servo Elektrik Fanuc A06B-0077-B403 A06B0077B403 Baru Asli

FANUC A06B-0077-B403 adalah βiS 12/2000 — motor servo AC 1,4kW dari seri βi Standard FANUC, salah satu keluarga motor servo yang paling banyak digunakan pada mesin perkakas CNC yang diproduksi dari akhir 1990-an hingga saat ini.Seri βiS memposisikan dirinya sebagai anggota portofolio motor servo FANUC yang hemat biaya dan berfokus pada aplikasi, menawarkan kemampuan penggerak servo berkinerja tinggi yang andal untuk sebagian besar penggerak sumbu CNC.Penunjukan 12/2000 menjelaskan titik kinerja motor ini: 12 adalah pengenal konstanta torsi motor dalam keluarga βiS, dan 2000 adalah kecepatan terukur dalam RPM.

Pada torsi terukur 10,5 N·m dan kecepatan terukur 2.000 RPM, A06B-0077-B403 memberikan daya 1,4kW secara terus menerus — membuatnya cocok untuk sumbu umpan CNC pada pusat permesinan ukuran sedang, pusat pembubutan, dan mesin gerinda.

Spesifikasi Utama

Parameter

FANUC merancang seri βiS untuk integrasi langsung dengan penguat servo seri βi-nya sendiri, dengan sistem CNC menyediakan perintah gerakan dan penguat mengeksekusi loop kontrol posisi, kecepatan, dan arus.

Encoder Serial b128ia — Umpan Balik Presisi

Penunjukan encoder b128ia mengidentifikasi encoder absolut atau inkremental serial resolusi tinggi FANUC yang terpasang di penutup ujung belakang motor. Encoder serial dalam seri β FANUC menggunakan kabel umpan balik khusus yang menghubungkan encoder ke konektor encoder CN2 penguat servo.

Rem Elektromagnetik 24VDC — Penahan Gravitasi dan Posisi

Varian B403 menyertakan rem DC 24V terintegrasi — rem penahan elektromagnetik yang terlibat pegas yang terpasang di rumah motor. Dalam operasi servo normal, CNC menerapkan 24V DC ke koil rem, melepaskan cakram gesekan untuk rotasi bebas.

Pertanyaan yang Sering Diajukan

Q1: Penguat servo FANUC mana yang kompatibel dengan A06B-0077-B403?

Dimensi fisik antara generasi β dan βi berbeda, dan jenis encoder tidak kompatibel. Penggantian langsung memerlukan pola pemasangan fisik yang cocok dan firmware penguat yang menerima protokol encoder b128ia.

IP65 berarti motor kedap debu dan terlindungi dari semburan air dari arah mana pun. Dalam aplikasi mesin perkakas CNC, ini mencakup paparan semprotan cairan pendingin cairan pemotongan dan serpihan. Untuk sebagian besar pemasangan pusat permesinan dan pusat pembubutan, IP65 adalah perlindungan yang memadai dengan penyegelan kabel yang sesuai.

Alarm 417 menunjukkan kondisi arus berlebih yang terdeteksi oleh penguat servo. Akar penyebabnya meliputi: korsleting kumparan motor, kegagalan isolasi kabel, kegagalan transistor daya penguat servo, atau kesalahan parameter servo. Pisahkan motor dari penguat dan periksa setiap elemen secara terpisah.

Rem penahan diuji dengan memerintahkan sumbu ke posisi yang diketahui, mengaktifkan rem, dan mencoba menggerakkan sumbu melawan gravitasi. Tanda-tanda keausan rem meliputi: penyimpangan sumbu setelah servo mati, getaran atau getaran rem, bau terbakar, dan alarm 404 jika rem menyeret selama operasi servo aktif.
