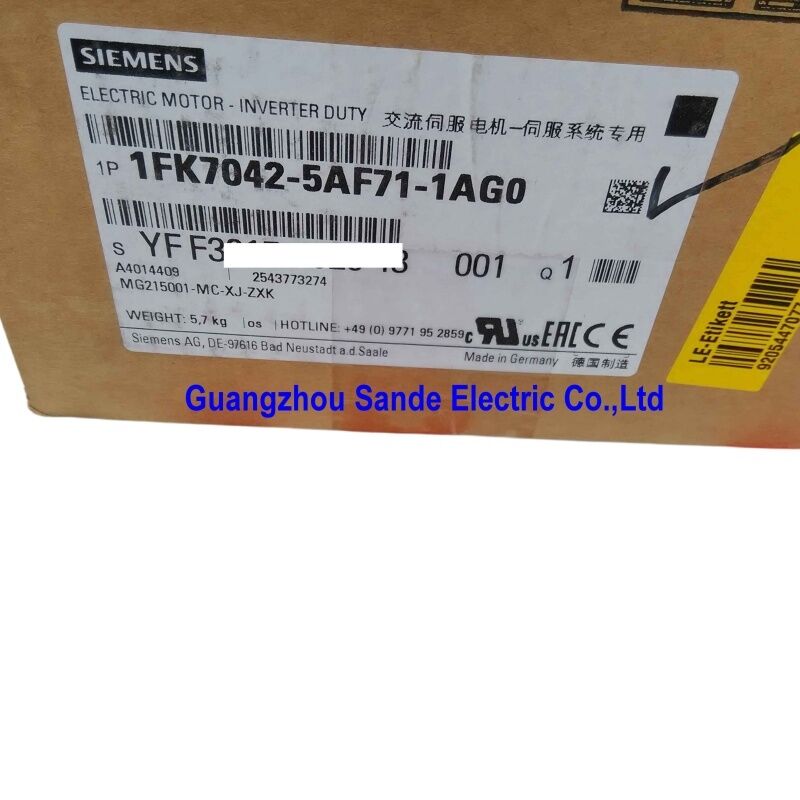

Simotics S AC Synchronous Servo motor 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 Compact Servo Motor 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / Plain Shaft

1FK7 Compact A Servo Motor Dirancang untuk Mesin dengan Ruang Terbatas

Seri 1FK7 Compact berada di antara standar 1FK7 dan keluarga 1FT7 berkinerja tinggi. Kompak berarti panjang keseluruhan yang lebih pendek.kendala fisik ini penting pada mesin alat dan sistem penanganan di mana jarak poros ketat dan kedalaman pemasangan motor terbatas.

Semua kinerja servo dipertahankan: konstruksi sinkron magnet permanen, pengiriman torsi halus di seluruh kisaran kecepatan,dan respon dinamis yang dapat diprediksi bahwa stepper atau motor induksi tidak dapat mencocokkanBadan yang lebih pendek adalah trade-off terhadap kemampuan torsi puncak yang sedikit lebih rendah dibandingkan dengan panjang standar 1FK7 dengan ukuran frame yang sama.

1FK7042-5AF71-1AG0 memberikan 3Nm pada kelas suhu nominal 100K ‡ torsi konstan sepanjang siklus kerja tanpa masalah termal di bawah beban terus menerus.

Spesifikasi Utama

SIN/COS Incremental Encoder Analog Sinusoidal Feedback

1FK7042-5AF71-1AG0 membawa encoder SIN/COS tambahan (1Vpp, 2048 pulsa per revolusi).Drive menerima dua gelombang sinus yang dipindahkan fase dan memecahkan posisi poros dengan menginterpolasi sinyal ekstraksi resolusi posisi sub-pulsa dari setiap periode sinus.

Dengan 2048 periode fisik per revolusi, dan interpolasi sisi drive biasanya menambahkan 256 × atau lebih, resolusi posisi efektif adalah beberapa ratus ribu hitungan per revolusi.Untuk posisi halus, operasi kecepatan rendah yang mulus, dan pengurangan gelombang torsi presisi, umpan balik SIN / COS menghasilkan kinerja yang lebih bersih daripada encoder digital pulsa-count yang setara.

Penunjukan "-1AG0" dalam nomor bagian mengkonfirmasi jenis encoder ini.Penggantian atau perbaikan 1FK7042-5AF71-1AG0 harus menggunakan motor dengan varian encoder I-2048 yang sama untuk mempertahankan kompatibilitas drive tanpa mengkonfigurasi ulang antarmuka encoder..

Skenario Aplikasi

sumbu pemasangan alat mesin:Penggerak sumbu X atau Y dari pusat pemesinan menggunakan 1FK7042-5AF71-1AG0 pada sekrup bola.Pendinginan alami cukup untuk profil feed tugas intermiten.

Servo axis mesin pengemasan:Film drive atau sumbu pengindeksan pada mesin bentuk-isi-segel horizontal. panjang motor kompak cocok dalam amplop mesin yang ketat.SIN/COS encoder memberikan umpan balik yang lancar untuk profil cam yang dikendalikan posisi.

Penggantian pada sistem penggerak SIMOTICS yang ada:1FK7042-5AF71-1AG0 yang terpasang gagal.dan tipe encoder tanpa memodifikasi parameter drive sama nomor bagian memastikan kinerja yang cocok dan antarmuka encoder.

FAQ

T1: Servo drive apa yang kompatibel dengan 1FK7042-5AF71-1AG0?

Seri 1FK7 Compact dengan encoder SIN/COS (I-2048) dirancang untuk digunakan dengan servo drive SINAMICS S120 yang mendukung input encoder SIN/COS.Pemilihan modul penggerak spesifik tergantung pada arus poros yang diperlukan, tegangan link DC, dan apakah modul daya satu sumbu atau multi-sumbu digunakan. antarmuka encoder drive harus dikonfigurasi untuk protokol SIN / COS 1Vpp pada 2048 pulsa / rev.

T2: Apakah tidak adanya rem pegangan mempengaruhi keselamatan untuk poros vertikal?

Ya. Motor tanpa rem tahan tidak dapat secara mekanis menahan beban vertikal ketika drive tidak aktif.rem tahan diperlukan untuk mencegah gerakan ke bawah yang didorong gravitasi pada kehilangan daya. Konfigurasi "-1AG0" tidak memiliki rem. Jika aplikasi membutuhkan pegangan beban sumbu vertikal, varian yang dilengkapi rem (sufiks yang berbeda) harus ditentukan.

T3: Apa yang mencakup peringkat perlindungan IP64?

IP6X berarti motor ini tahan debu tidak ada debu yang masuk dalam kondisi apapun. IPX4 berarti motor ini dilindungi dari percikan air dari segala arah.IP64 mencakup mesin di lingkungan produksi khas dengan percikan pendinginIni tidak mencakup pencucian tekanan tinggi (IP65 atau lebih tinggi) atau perendaman terus menerus.

P4: Apa arti kelas suhu 100K untuk rating 3Nm?

Referensi "100K" berarti torsi nominal motor sebesar 3Nm adalah nilai pada suhu 100 Kelvin naik di atas suhu sekitarnya, dengan kata lain,pada suhu penggulung sekitar 125°C dengan asumsi 25°C lingkungan. Ini adalah rating termal tugas terus menerus. torsi puncak jangka pendek akan lebih tinggi. Mengoperasikan pada siklus tugas yang lebih rendah atau dengan pendinginan aktif akan memungkinkan torsi berkelanjutan yang lebih tinggi;angka 3Nm adalah konservatif, spesifikasi kerja terus.

T5: Apakah jenis poros polos kompatibel dengan kopling yang membutuhkan jalan kunci?

Sebuah poros polos (tidak ada keyway, tidak rata) membutuhkan kopling atau pinion yang dirancang untuk mengikat poros yang halus - kopling gesekan, kopling poros hidrolik, atau pinion press-fit.Kopling yang dirancang untuk poros kunci tidak dapat digunakan secara langsung. Jika aplikasi membutuhkan poros keyway, sufiks konfigurasi urutan yang berbeda harus ditentukan.
