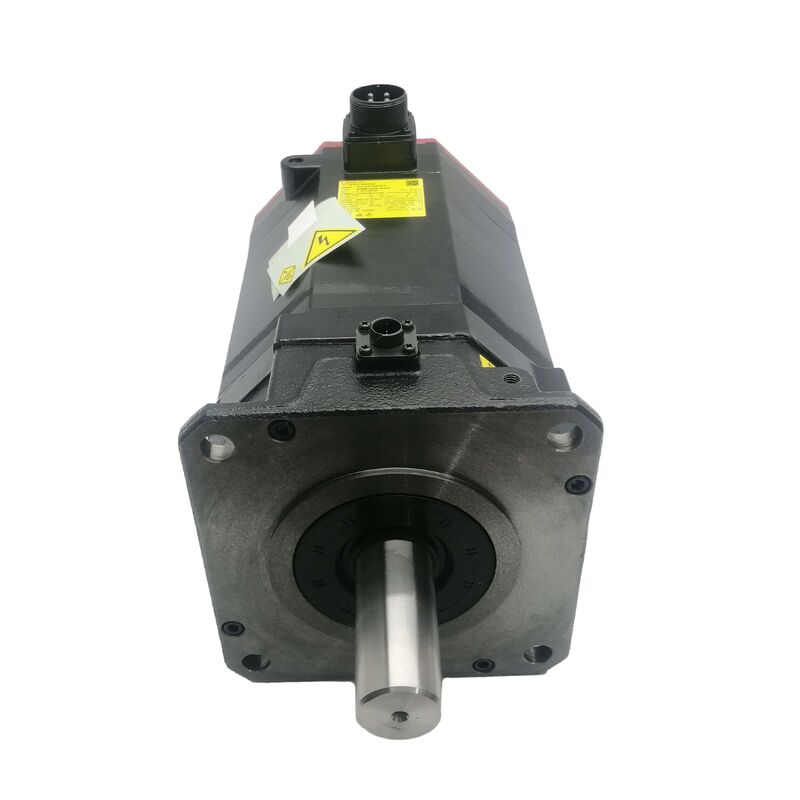

FANUC A06B-0246-B101 | AC22/2000i AC Servo Motor — Poros Halus Lurus / Encoder i1000 / Kelas 22 Nm / 2000 rpm

AC22/2000i — Posisi Motor Ini

A06B-0246-B101 membawa penamaan AC22/2000i: kelas torsi stall 22 Nm pada kecepatan maksimum 2.000 rpm dari seri motor servo Alpha C FANUC. Kelas torsi 22 Nm memposisikannya di antara kelas motor yang lebih ringan α12/3000 (12 Nm) dan yang lebih berat α30/1200 (30 Nm) — cocok untuk penggerak sumbu umpan utama pada pusat permesinan CNC berukuran sedang hingga besar dan pusat putar di mana torsi berkelanjutan pada kecepatan sedang adalah persyaratan desain.

Pada kecepatan maksimum 2.000 rpm, prioritasnya adalah otoritas torsi daripada laju traverse yang tinggi. Pada ballscrew pitch 10mm yang terhubung langsung, 2.000 rpm menghasilkan 20 m/menit — cukup untuk sebagian besar persyaratan rapid traverse sumbu umpan pusat permesinan sambil memberikan torsi berkelanjutan 22 Nm yang menopang gaya pemotongan pada struktur mesin yang lebih berat.

Konfigurasi B101 membawa poros halus lurus — ditunjuk SLK, artinya tanpa keyway. Hub kopling dipasang melalui penjepitan gesekan pada diameter poros polos. Gaya poros ini memerlukan torsi penjepitan hub yang benar saat pemasangan dan pemeriksaan berkala, karena penjepitan gesekan dapat mengalami selip di bawah beban bolak-balik yang berkelanjutan jika gaya penjepitan menurun seiring waktu. Konfirmasikan lubang hub kopling yang ada sesuai dengan spesifikasi poros halus sebelum memasang.

Spesifikasi Utama

Encoder i1000 — Inkremental, Membutuhkan Homing

i1000 adalah encoder inkremental. Pada setiap penyalaan, siklus referensi-kembali diperlukan untuk menetapkan referensi posisi sumbu sebelum mesin dapat memproduksi suku cadang. Ini adalah perilaku standar dan diharapkan untuk mesin yang dibangun dengan motor encoder inkremental seri Alpha C. Jika posisi absolut saat penyalaan tanpa homing diperlukan, varian motor dengan encoder absolut adalah spesifikasi yang benar.

FAQ

Q1: Apa arti SLK (poros halus) untuk pemilihan kopling?

SLK mengidentifikasi poros lurus tanpa keyway yang dimesin. Transmisi torsi sepenuhnya bergantung pada penjepitan gesekan antara lubang hub kopling dan permukaan poros. Hub harus berupa tipe gesekan lubang polos yang ukurannya sesuai dengan diameter poros. Torsi penguncian hub harus diterapkan saat pemasangan sesuai nilai yang ditentukan oleh produsen kopling. Pada motor 22 Nm di bawah beban bolak-balik, hub penjepit gesekan yang torsinya tidak benar dapat mengalami selip mikro selama masa pakai — konfirmasikan torsi pemasangan hub dan periksa secara berkala.

Q2: Amplifier apa yang kompatibel dengan A06B-0246-B101?

Kelas AC22/2000i dipasangkan dengan modul amplifier SVM seri FANUC Alpha C dari keluarga A06B-6079 atau A06B-6096 FSSB pada peringkat arus yang sesuai untuk kelas motor 22 Nm. Konfirmasikan model amplifier spesifik dan arus terukurnya terhadap arus terukur motor sebelum memasangkan. Motor ini tidak kompatibel dengan amplifier seri Beta.

Q3: Mesin memerlukan homing di setiap penyalaan. Apakah ini karena encoder i1000?

Ya. i1000 bersifat inkremental — tidak memiliki memori posisi absolut dan memerlukan siklus referensi-kembali pada setiap penyalaan untuk menetapkan datum sumbu. Ini adalah perilaku operasi normal untuk mesin yang dilengkapi dengan motor encoder inkremental Alpha C. Untuk posisi absolut tanpa homing, diperlukan varian motor dengan pulsecoder absolut.

Q4: Setelah mengganti motor dengan A06B-0246-B101, kesalahan mengikuti sumbu lebih besar dari sebelumnya. Apa yang harus diperiksa?

Konfirmasikan parameter tipe motor CNC sesuai dengan spesifikasi AC22/2000i. Verifikasi kabel encoder terpasang sepenuhnya pada konektor umpan balik amplifier. Periksa hub kopling poros halus — hub yang tidak terjepit sepenuhnya pada poros polos menciptakan ketidaksejajaran mekanis yang menambah gesekan, yang bermanifestasi sebagai kesalahan mengikuti sebelum kopling rusak secara mekanis.

Q5: Dari mana A06B-0246-B101 bersumber?

Melalui pasar suku cadang motor FANUC Alpha C — dealer motor CNC spesialis dan perusahaan perbaikan menawarkan layanan pertukaran, surplus yang diuji, dan perbaikan. Konfirmasikan akhiran B101 (poros halus lurus, i1000) dari pelat nama motor yang terpasang sebelum memesan. Program pertukaran biasanya memerlukan motor yang rusak sebagai pengembalian inti.
