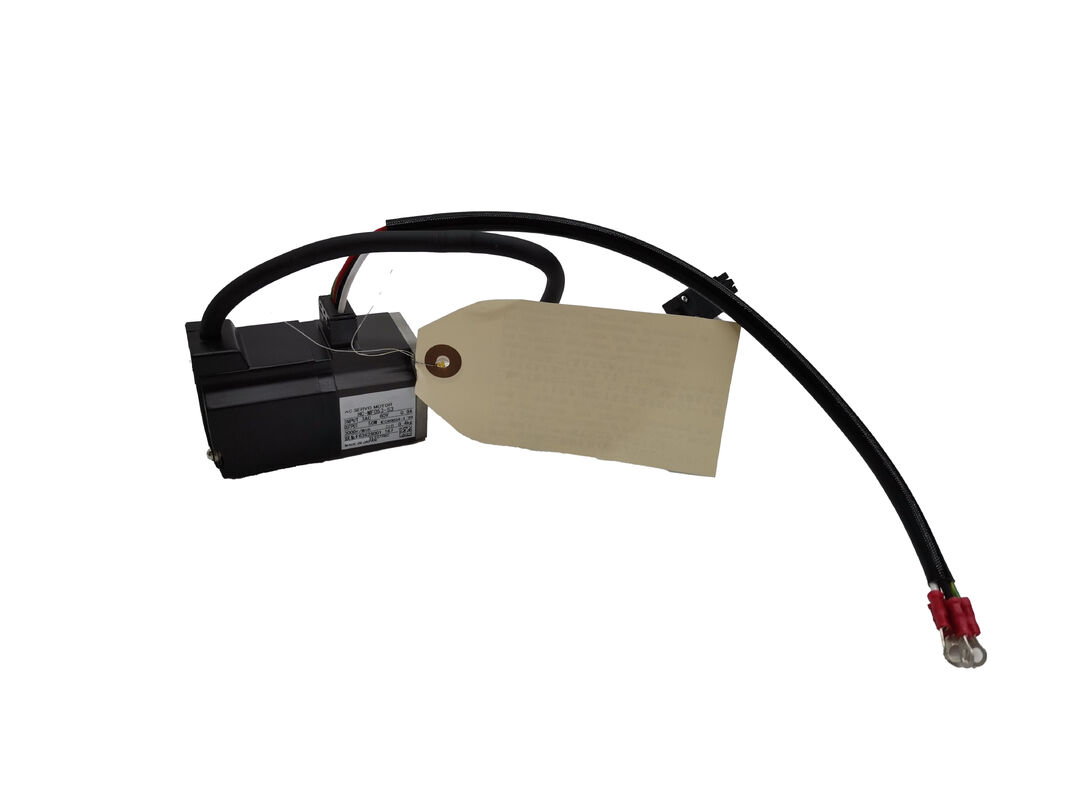

Mitsubishi HC-MF73-S15 AC Servo Motor HC-MF Series 750W Keyed Shaft Motor

Ketika Torsi yang Tepat dan Lemes Adalah Prioritas

Ada kategori servo motor yang tidak mengejar judul lembar spesifikasi ∙ tidak ada resolusi encoder eksotis,tidak memiliki angka inersia yang sangat rendah tetapi mendapatkan reputasinya dengan berjalan dengan handal tahun demi tahun di beberapa lingkungan CNC yang paling menuntut di industri.Mitsubishi HC-MF73-S15termasuk dalam kategori itu.

Bagian dari MitsubishiSeri HC-MFˇ sebuah garis dibangun di sekitar inersia sedang, kapasitas kecil prinsip desain ∙ motor ini memberikan750W (0,75 kW)dari output nominal pada3,000 rpmpada suatuAC tiga fase 117Vpenawaran, gambar5.2 Adi bawah kondisi nominal. poros output adalahφ19 mm poros lurus dengan keyway, memberikan penguncian mekanik positif yang dibutuhkan oleh aplikasi pembalikan torsi.Koneksi daya dan encoder dibawa keluar melalui colokan depan menghadap, tata letak praktis untuk mesin CNC yang terbatas kabel belakang.

Motor ini adalah konstruksi tertutup dengan pendinginan udara paksa ‡ dibangun kuat untuk lingkungan toko nyata daripada laboratorium yang dikendalikan iklim.

Spesifikasi Teknis

Seri HC-MF dalam Konteks

Di mana HC-MFS menggunakan encoder mutlak 17-bit berkomunikasi melalui link serial digital, HC-MF menggunakanPengkode analog OBAIni berarti bahwa HC-MF73-S15 adalahMotor penggerak MR-J2Tidak akan terhubung langsung ke amplifier MR-J2S, MR-J3, atau MR-J4 tanpa evaluasi kompatibilitas, karena setiap generasi menggeser protokol komunikasi encoder.

Untuk insinyur pemeliharaanMesin yang dikendalikan oleh MR-J2Varian MFS yang lebih baru, sementara HC-MF73-S15

dimensi serupa dalam beberapa hal, menggunakan tipe encoder yang berbeda dan dipasangkan dengan drive MR-J2S tidak dapat ditukar tanpa perubahan drive dan pekerjaan parameter.

Peraturankarakteristik inersia menengahdari seri HC-MF menempatkan itu baik untukAplikasi sumbu input mesin alat CNC: lebih memaafkan di bawah kondisi beban yang bervariasi daripada motor inersia rendah, dan lebih responsif daripada desain inersia tinggi ketika kecepatan akselerasi penting.gerakan poros beban yang bervariasi yang terjadi dalam penggilingan, pengeboran, dan menghidupkan operasi tanpa masalah berburu keuntungan yang sering ditampilkan motor undersized.

Konfigurasi poros dan catatan pemasangan

Jalan kunci di poros φ19 mm adalah kebutuhan praktis untuk setiap poros di mana pembalikan torsi sering atau di mana beban aksial dapat menyebabkan kopling poros polos tergelincir dari waktu ke waktu.Koneksi kunci mentransfer torsi melalui keterlibatan mekanis, tidak gesekan dan pada 750W dengan 3.000 rpm tersedia, kopling gesekan saja memperkenalkan mode kegagalan yang tidak diperlukan.

Saat pemasangan, motor kelas HC-MF 750W harus dipasang padaFlang aluminium 300 × 300 × 12 mm(atau massa termal setara) untuk memastikan disipasi panas yang memadai dalam operasi nominal berkelanjutan. This is a motor that relies on conductive heat transfer to its mount as part of its thermal management — installation on a thermally isolated or undersized mounting plate will reduce the motor's continuous duty rating.

Tata letak konektor depan, bersama di seluruh seri HC-MF,menjaga kabel dressing dapat diprediksi dan menghindari kebutuhan untuk rute kabel di sekitar bagian belakang motor detail yang penting dalam perakitan sumbu padat dikemas.

Cocok untuk aplikasi

HC-MF73-S15 paling sering ditemukan padaPusat pemesinan CNC, mesin bubut, dan mesin penggilinganDari akhir 1990-an dan awal 2000-an yang awalnya dikonfigurasi dengan MR-J2 sistem servo.peralatan perakitan otomatis, tahap posisi X-Y, danmesin pengemasandari generasi yang sama.

Untuk mesin-mesin ini yang masih dalam produksi, HC-MF73-S15 adalah pengganti yang dapat diandalkan, yang menghindari pekerjaan integrasi sistem yang diperlukan oleh pertukaran lintas generasi.

Pertanyaan yang Sering Diajukan

T1: Servo drive apa yang dibutuhkan untuk HC-MF73-S15?

A: Motor ini dirancang untukMitsubishi MR-J2 seriservo amplifier. encoder analog OBA yang dipasang pada motor seri HC-MF berkomunikasi dengan drive MR-J2 secara khusus.atau amplifier MR-J4 tanpa konfigurasi konversi atau penggantian drive.

T2: Apa arti sebutan S15 dan apakah motor ini tersedia dengan rem?

A: S15 akhiran menunjukkan poros dan konfigurasi pemasangan khususnya, poros lurus standar dengan keyway dan tidak rem elektromagnetik.Versi yang dilengkapi rem dari motor dasar yang sama tersedia dengan sebutan HC-MF73B, yang menambahkan rem pemegang daya untuk sumbu vertikal atau aplikasi pengendalian posisi.

T3: Apa perbedaan antara HC-MF73 dan HC-MFS73?

A: Keduanya adalah motor 750W, 3.000 RPM dari keluarga Mitsubishi HC medium-inertia, tetapi mereka milik generasi drive yang berbeda.MR-J2HC-MFS73 menggunakan encoder absolut 17-bit dan pasangan denganMR-J2Sdrive. Mereka tidak secara langsung dapat ditukarkan untuk menukar satu dengan yang lain memerlukan perubahan drive atau perangkat keras antarmuka tambahan.

T4: Apa mode kegagalan yang paling umum pada HC-MF73-S15?

A: Analog encoder OBA adalah item layanan yang paling sering degradasi sinyal muncul sebagai pembacaan kecepatan yang tidak menentu atau kesalahan penentuan posisi sebelum kegagalan lengkap.Pakai bantalan adalah masalah umum lainnya dalam aplikasi siklus tinggi. keduanya dapat diperbaiki oleh bengkel servis servo motor berpengalaman. kipas pendingin udara paksa pada motor ini juga harus diperiksa secara berkala,karena kipas yang gagal dapat menyebabkan overload termal dalam siklus kerja berkelanjutan.

T5: Dapatkah HC-MF73-S15 digunakan sebagai pengganti drop-in untuk varian HC-MF 750W lainnya?

A: Secara mekanis, banyak varian HC-MF 750W memiliki dimensi flange dan ukuran poros yang sama, sehingga pemasangan fisik mudah.selalu memverifikasi jenis encoder dan konfigurasi konektor yang cocok sebelum mengasumsikan pertukaran langsungBeberapa varian memiliki orientasi outlet kabel yang berbeda atau jenis sinyal encoder yang dapat mempengaruhi kompatibilitas dengan kabel dan drive yang ada.

Mitsubishi HC-MF73-S15 adalah servo motor warisan. konfirmasi drive kompatibilitas, tipe encoder, dan pemasangan persyaratan terhadap mesin yang ada dokumentasi sebelum memesan.
