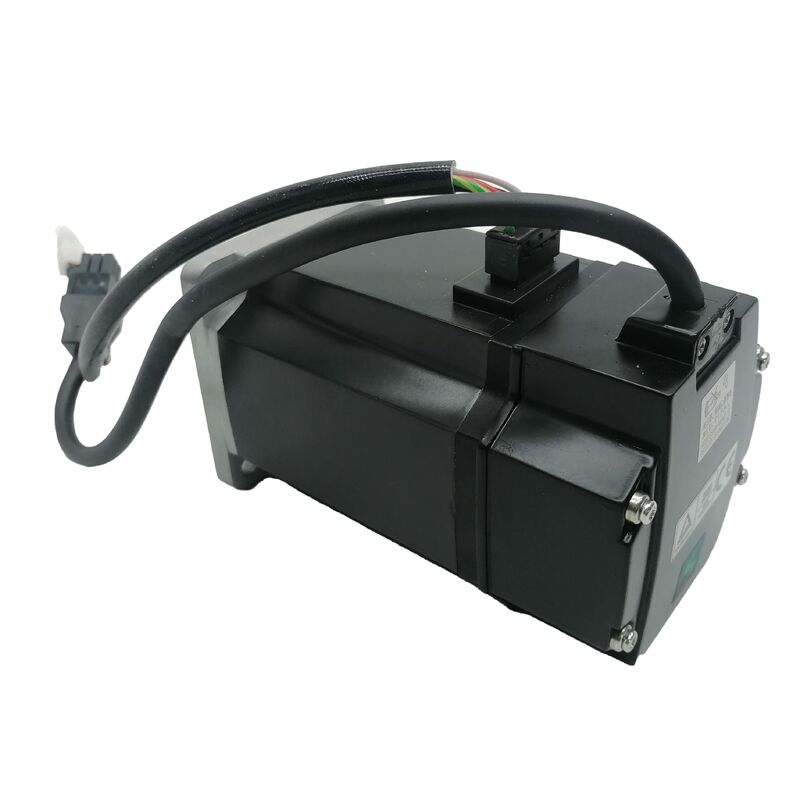

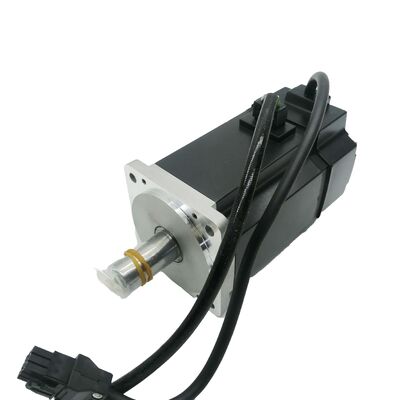

Mitsubishi HC-MFS23 baru Low-Inertia Small-Frame AC Servo Motor untuk Drive Otomatisasi Presisi Berkecepatan Tinggi

MITSUBISHI ELECTRIC · AC SERVO MOTOR · HC-MFS SERIES · Unit baru

Apa Itu Motor Ini

Mitsubishi HC-MFS23 adalah servo motor AC brushless 200W dengan inersia rendah dari seri HC-MFS Mitsubishi Electricservo motor line respon cepat dibangun untuk aplikasi otomatisasi presisi di mana percepatan cepat, akurasi posisi yang ketat, dan kinerja kerja terus-menerus yang dapat diandalkan adalah persyaratan inti.

Daftar ini adalahunit baruTidak dibangun kembali, tidak ditarik kembali, tidak core remanufaktur motor baru dalam kondisi pabrik asli dengan bantalan, encoderdan gulungan yang tidak pernah mengalami beban operasi atau siklus termal dalam layananPada platform yang mapan seperti seri HC-MFS, perbedaan itu lebih penting daripada yang mungkin tampak.dan pasar pengganti mencerminkan kenyataan itu: unit baru stok lama dan pilihan remanufaktur hidup berdampingan dalam rantai pasokan dengan profil risiko yang sangat berbeda. unit baru menghilangkan ketidakpastian tentang kondisi apa yang sebenarnya Anda terima.

HC-MFS23 terintegrasi secara native dengan servo amplifier seri MR-J2S Mitsubishi dalam platform MELSERVO, ekosistem drive yang dirancang oleh motor ini.Kompatibilitas asli berarti amplifier dan motor bekerja sama dari bawah ke atas: cocok antarmuka encoder, cocok parameter default, dan drive-side auto-tuning yang menggunakan motor diketahui karakteristik sebagai titik awal.

Spesifikasi Utama

Seri HC-MFS: Dibangun untuk Gerak Cepat dan Tepat

Mitsubishi servo motor lineup selalu tersegmentasi oleh kelas inersia karena fisika kontrol gerak membuat inersia pencocokan benar-benar konsekuensial.Seri HC-MFS berada di ujung spektrum inersia rendah ∙ pilihan desain yang disengaja yang membentuk segala sesuatu tentang bagaimana motor ini berperilaku dalam sistem otomatisasi.

Inersia rotor yang rendah berarti motor mengubah kecepatan dengan cepat.rotor dengan inersia rendah lebih mudah dipercepat dan diperlambat dengan tepat, loop kontrol dapat menerapkan koreksi lebih cepat tanpa melampaui atau berosilasi di sekitar target.Pada aplikasi siklus tinggi di mana sumbu menyelesaikan lusinan atau ratusan gerakan posisi pendek per menit, efek kumulatif pada throughput adalah nyata dan terukur.

Pada 200W, HC-MFS23 bukan kuda kerja torsi tinggi. Ini adalah motor yang lincah, tepat, cepat merespon yang cocok untuk beban ringan yang perlu bergerak dengan cepat dan berhenti dengan tepat.Profil ini mencakup berbagai tugas otomatisasi dan menjelaskan mengapa seri HC-MFS menjadi spesifikasi standar pada kelas mesin yang dirancang untuk.

Tiga karakteristik menentukan bagaimana kinerja HC-MFS23:

Rotor inersia rendah untuk respon dinamis yang cepat.Desain rotor ramping meminimalkan massa rotasi, yang secara langsung mengurangi kontribusi motor terhadap total inersia sumbu.memungkinkan servo amplifier untuk menjalankan keuntungan loop kontrol yang lebih tinggi tanpa ketidakstabilanPeningkatan yang lebih tinggi berarti pelacakan posisi yang lebih ketat, lebih cepat menetap setelah bergerak,dan penolakan gangguan yang lebih baik selama gerakan kecepatan konstan semua yang diterjemahkan ke dalam kualitas output yang lebih konsisten pada peralatan otomatisasi presisi.

Enkoder tambahan untuk umpan balik posisi yang dapat diandalkan.HC-MFS23 menggunakan encoder tambahan yang cocok dengan antarmuka umpan balik amplifier MR-J2S.Encoder menyediakan data posisi resolusi tinggi amplifier perlu untuk menutup loop posisi dengan akurat pada semua kecepatan operasi. Encoder integrity is one of the primary reasons new units are preferred for production-critical replacements — an encoder that has accumulated years of thermal cycling and vibration in service carries failure risk that a factory-new encoder does not.

Kerangka yang kompak untuk instalasi terbatas ruang.Jejak fisik yang kecil dari HC-MFS23 bukanlah batasan ∙ ini adalah fitur bagi pembuat mesin yang merancang sistem multi-sumbu dengan sarung struktur yang ketat.Memasang tiga atau empat sumbu servo ke dalam bingkai Cartesian yang kompak, stasiun perakitan kecil, atau kandang mesin yang ketat adalah masalah teknik yang berbeda ketika ukuran rangka motor bekerja dengan desain daripada melawan itu.

Integrasi Platform MELSERVO

HC-MFS23 dirancang untuk seri servo amplifier MR-J2S platform MELSERVO Mitsubishi dari generasi yang membuat motor HC-MFS spesifikasi industri yang luas.Penguat MR-J2S menangani semua fungsi kontrol motor secara internalFungsi pengendali gerak mesin: kontrol arus, loop kecepatan, loop posisi, pengolahan encoder, dan fungsi perlindungan.atau sistem pihak ketiga dengan output pulsa mengirimkan perintah posisi; MR-J2S melakukan sisanya.

Beberapa aspek dari platform MR-J2S layak dipahami bagi siapa saja yang mengoperasikan atau memelihara peralatan yang dibangun di sekitarnya:

Auto-tuning.MR-J2S mencakup fungsi penyetelan otomatis yang memperkirakan rasio inersia beban dan menyesuaikan parameter gain sesuai. Running the auto-tuning procedure with the actual machine load attached after a motor replacement produces a tuned parameter set that reflects the real assembled axis characteristics — a more reliable commissioning baseline than manual gain entry.

Manajemen parameter melalui MR Configurator.Parameter amplifier dibaca, diedit, dan didukung melalui perangkat lunak MR Configurator Mitsubishi.Mempertahankan cadangan parameter saat ini untuk setiap sumbu mudah dengan alat ini dan merupakan praktik tunggal yang paling efektif untuk mengurangi durasi waktu henti ketika penggantian motor diperlukan.

Spesifikasi kabel encoder.Antarmuka pengkode HC-MFS23 menggunakan konektor dan jenis kabel khusus yang cocok dengan amplifier MR-J2S.Pilihan kabel harus mengikuti spesifikasi kabel Mitsubishi untuk kombinasi motor-amplifier iniMengganti kabel yang tidak ditentukan memperkenalkan risiko masalah integritas sinyal encoder yang intermiten dan frustasi untuk didiagnosis.

Di mana HC-MFS23 akan ditentukan

Dua ratus watt output dengan profil inersia rendah dan bingkai kompak menempatkan HC-MFS23 dalam kisaran aplikasi yang didefinisikan dengan baik.

• Unit pick-and-place drive putar dan sumbu linier
• Robot Cartesian kecil posisi sumbu X dan Y
• Peralatan penyampaian dan penerapan cairan presisi
• Aplikasi label dan sumbu registrasi cetak dan aplikasi
• Perkakas servo-driven stasiun perakitan elektronik
• Penggerak pengindeksan dan penentuan posisi konveyor kompak
• Perataan yang dipandu oleh penglihatan dan posisi tahap inspeksi
• Mesin pengemasan format kecil registrasi dan pemotongan drive
• Penanganan komponen semikonduktor dan posisi baki
• Alat penggulung dan alat pembentuk gulungan

Mengapa Kondisi Baru Penting pada Sumber HC-MFS

Seri HC-MFS telah digunakan cukup lama sehingga pasar penggantian berisi unit di seluruh spektrum kondisi.

New-old stock (daftar ini):Pabrik dibangun, tidak pernah dipasang, bantalan pada jam nol, encoder dalam kondisi asli, isolasi penggulung tidak terpengaruh oleh siklus panas operasi.Pilihan yang benar ketika mesin ini motor akan berjalan produksi dan downtime mahal.

Pembuatan ulang:Kualitas sepenuhnya merupakan fungsi dari proses rekonstruksi, khususnya apakah bantalan diganti, encoder diuji dan divalidasi,dan unit telah diuji kinerja terhadap spesifikasi sebelum pengirimanSebuah rekonstruksi yang didokumentasikan dengan baik dari pusat yang memiliki reputasi baik adalah pilihan yang sah.

Unit yang digunakan / tarik:Diambil dari mesin yang tidak digunakan atau yang dibuang, kondisinya tidak diketahui.

Untuk setiap sumbu di mana biaya kegagalan kedua tenaga kerja pemasangan ulang, waktu henti mesin, kerugian produksi melebihi perbedaan harga antara yang baru dan yang diproduksi ulang,Kondisi baru adalah pilihan ekonomi yang sederhana..

Catatan Penggantian & Pemasangan

Mencocokkan nomor bagian penuh.HC-MFS23 dengan akhiran khusus dan kode pilihan adalah spesifikasi lengkap.,sumber pengganti untuk mencocokkan nama nama lengkap, bukan hanya model dasar.

Backup parameter amplifier sebelum mengeluarkan motor yang rusak.Parameter khusus poros yang tersimpan di amplifier MR-J2S √ peningkatan lingkaran posisi, peningkatan lingkaran kecepatan, konstanta waktu akselerasi, lebar posisi,batas torsi ditetapkan untuk mesin dan sumbu tertentu. Backup mereka menggunakan MR Configurator sebelum dibongkar. Memulihkan dari cadangan setelah penggantian memakan waktu beberapa menit.Membangun kembali secara manual dari awal membutuhkan waktu yang jauh lebih lama dan memperkenalkan risiko kesalahan parameter yang mempengaruhi kinerja poros.

Periksa kabel encoder selama penggantian yang direncanakan.Pada mesin di mana HC-MFS23 dan rangkaian kabelnya telah digunakan selama bertahun-tahun, isolasi kabel encoder dan kontak konektor adalah usia yang sama dengan motor. Proactive cable replacement during a planned motor swap is lower cost and lower disruption than a follow-on downtime event caused by cable-induced encoder faults shortly after the new motor is installed.

Jalankan verifikasi manual sebelum operasi otomatis.Setelah pemasangan dan pemulihan parameter, jog poros melalui perjalanan penuhnya pada kecepatan rendah.Langkah ini menangkap kesalahan kabel dan ketidakcocokan parameter dalam modus operasi yang paling aman.

FAQ

Q1. Servo amplifier apa yang kompatibel dengan Mitsubishi HC-MFS23?

HC-MFS23 dirancang untuk digunakan dengan penguat servo seri Mitsubishi MR-J2S dalam platform MELSERVO.Antarmuka encoder dan spesifikasi konektor dari motor ini cocok dengan keluarga amplifier MR-J2S. Konfirmasi model amplifier spesifik dan nilai daya terhadap dokumentasi listrik mesin sebelum instalasi.

Q2. Apa manfaat praktis dari pembelian HC-MFS23 baru dibandingkan dengan unit yang diproduksi ulang?

Unit baru memiliki bantalan, encoder, dan gulungan asli pabrik tanpa jam layanan atau keausan yang terkumpul.Sebuah unit remanufactured dibangun kembali dari inti yang digunakan kualitas tergantung pada ruang lingkup pembangunan kembali dan standar pembangun kembaliUntuk poros produksi di mana kegagalan kedua akan menyebabkan downtime yang signifikan, kondisi baru menghilangkan ketidakpastian sejarah layanan yang dibawa unit remanufaktur.

Q3. Apakah HC-MFS23 kompatibel dengan ampli servo Mitsubishi yang lebih baru seperti seri MR-J4 atau MR-JE?

HC-MFS23 menggunakan antarmuka encoder yang cocok dengan generasi amplifier MR-J2S.Kompatibilitas dengan amplifier MR-J4 atau MR-JE tergantung pada apakah konversi encoder atau opsi antarmuka yang sesuai tersedia untuk drive tersebutUntuk mesin di mana amplifier MR-J2S berfungsi, sumber HC-MFS23 yang tepat untuk amplifier itu adalah jalan yang mudah.Lihat dokumentasi kompatibilitas Mitsubishi Electric untuk konfigurasi lintas generasi.

Q4. Apakah amplifier MR-J2S perlu dikonfigurasi ulang setelah memasang pengganti HC-MFS23?

Parameter khusus poros yang tersimpan di amplifier MR-J2S gain, batas, pengaturan akselerasi harus dipulihkan dari cadangan parameter yang diambil sebelum penghapusan motor.Amplifier tidak otomatis mengisi nilai-nilai ini dari motorSetelah pemulihan parameter, berjalan prosedur auto-tuning amplifier dengan beban mesin yang terpasang dianjurkan untuk memastikan pengaturan gain sesuai untuk sumbu yang dirakit kembali.

Q5. Apa yang harus diverifikasi sebelum mengembalikan mesin ke produksi setelah penggantian motor?

Memulihkan parameter amplifier dari cadangan arus, kemudian jog poros secara manual melalui jangkauan perjalanan penuh pada kecepatan rendah.dan tidak adanya alarm encoder. Memverifikasi perilaku batas perjalanan perangkat lunak di kedua ujung perjalanan sumbu. Selesaikan checkout manual ini dengan sukses sebelum mengaktifkan operasi siklus otomatis.
