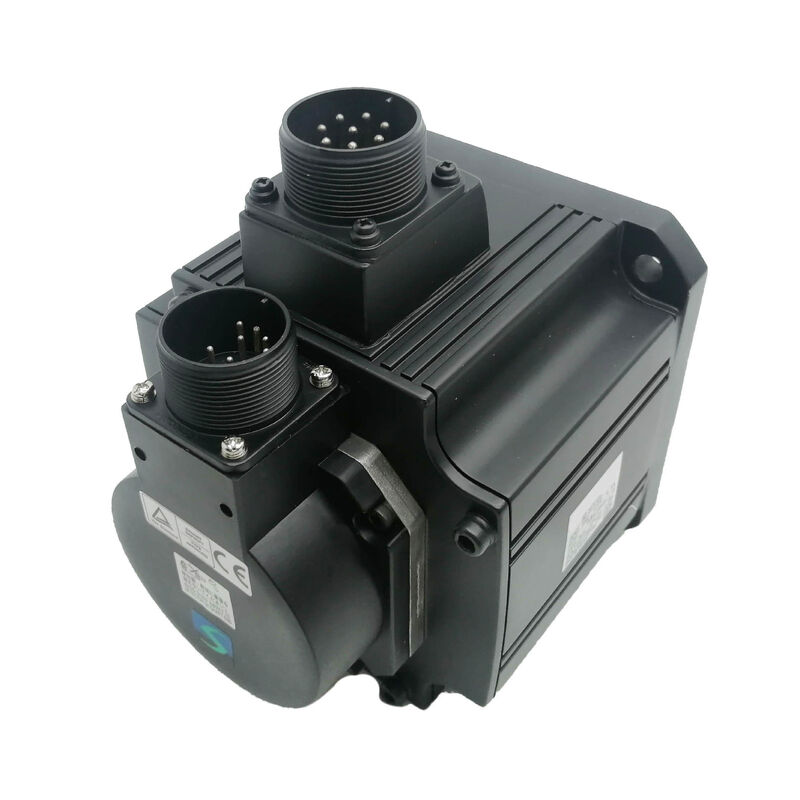

Mitsubishi HC-SF81 AC Servo Motor
HC-SF Series 850W High-Torque Low-Speed Motor dirancang untuk aplikasi yang membutuhkan torsi yang substansial pada kecepatan rotasi sedang.
Dibangun Berdasarkan Torsi, Bukan Kecepatan
Mitsubishi HC-SF81 servo motor dirancang khusus untuk torsi tinggi pada kecepatan poros rendah,membuatnya ideal untuk aplikasi CNC dan otomatisasi di mana kekuatan putar lebih penting daripada kecepatan rotasi.
Motor output nominal 850W ini memberikan torsi sekitar 8,1 Nm pada 1.000 rpm, yang jauh lebih tinggi daripada motor yang sebanding yang berjalan pada 2.000 atau 3.000 rpm.Poros output memiliki desain silinder halus pada φ24 mm dengan flange diameter 110 mm, yang beroperasi pada tiga fase AC 107V dengan arus nominal 5,1 A. Motor ini menggunakan pendinginan konveksi alami dan tidak termasuk rem elektromagnetik.
Spesifikasi Teknis
| Parameter |
Nilai |
| Output Nominal |
850W (0,85 kW) |
| Kecepatan nominal |
1,000 rpm |
| Torsi nominal |
~8,1 Nm |
| Listrik nominal |
5.1 A |
| Tegangan Pasokan |
3 fase AC 107V |
| Jenis poros |
Poros lurus halus, φ24 mm |
| Diameter Pusat |
φ110 mm |
| Ukuran Flange |
130 × 130 mm |
| Rem elektromagnetik |
Tidak termasuk |
| Metode pendinginan |
Konveksi alami (tidak berventilasi) |
| Outlet Kabel |
Menghadap ke depan (kekuatan + encoder) |
| Seri Motor |
HC-SF (Medium Inertia, Medium Capacity) |
| Drive yang Kompatibel |
Seri MR-J2 |
| Suhu Operasi Lingkungan |
0 sampai +40°C |
Keuntungan Aplikasi pada 1.000 RPM
Kecepatan nominal 1.000 RPM HC-SF81 memberikan torsi per watt yang jauh lebih besar daripada setara kecepatan yang lebih tinggi, menghilangkan kebutuhan untuk gearbox pengurangan dalam banyak aplikasi.Pendekatan kopling langsung ini mengurangi reaksi, meningkatkan respon dinamis, dan menyederhanakan perawatan.
Aplikasi ideal meliputi:
- Meja putar dan kepala indeksasi dengan inersia beban tinggi
- Poros input horisontal pada pusat pengolahan berat
- Sistem penggulungan dan kontrol tegangan
- Peralatan konveyor dan penanganan yang membutuhkan tarikan stabil pada kecepatan rendah
Kompatibilitas Drive & Sistem Encoder
HC-SF81 menggunakan encoder OBA analog dan dirancang khusus untuk digunakan dengan amplifier servo seri MR-J2.MR-J3, dan amplifier MR-J4, membuat penggantian langsung dengan varian motor yang lebih baru tidak mungkin tanpa mengubah sistem penggerak.
Persyaratan Pemasangan
Untuk manajemen termal yang optimal, pasang pada lempeng pemasangan aluminium 250 × 250 × 12 mm atau massa termal yang setara.Desain poros halus bergantung pada kekuatan pengikat kopling untuk transmisi torsi √ pertimbangkan varian poros kunci untuk aplikasi dengan pembalikan torsi dua arah yang sering atau beban aksial.
Pertanyaan yang Sering Diajukan
Apa yang membuat HC-SF81 berbeda dari HC-SFS81 atau varian serupa?
Seri HC-SF menggunakan encoder OBA analog untuk drive MR-J2, sedangkan varian HC-SFS memiliki encoder digital absolut 17-bit untuk drive MR-J2S.dan HC-SF81 beroperasi pada kecepatan yang lebih rendah dengan output torsi yang lebih tinggi.
Bisakah HC-SF81 digunakan tanpa gearbox?
Ya, kecepatan nominal 1.000 rpm dan output torsi tinggi motor memungkinkan kopling langsung ke beban kecepatan sedang, mengurangi kompleksitas mekanis dan menghilangkan reaksi balik gearbox.
Apakah HC-SF81 termasuk rem tahan?
Tidak, varian ini tidak memiliki rem elektromagnetik. Untuk sumbu vertikal yang membutuhkan posisi pemadaman, pilih versi HC-SF81B yang dilengkapi rem.
Apa yang modern setara untuk desain mesin baru?
Mitsubishi setara saat ini adalah HG-SR81 dari seri MELSERVO J4, menawarkan 850W output pada 1.000 rpm dengan 8.1 Nm torsi, 22-bit absolute encoder,dan perlindungan IP67 yang dipasangkan dengan penguat MR-J4.
Apa masalah kegagalan yang umum?
Pengendalian termal melalui pemasangan yang tepat sangat penting karena motor bergantung pada pendinginan konveksi alami.
Mitsubishi HC-SF81 adalah servo motor warisan. konfirmasi drive kompatibilitas, jenis poros, encoder protokol, dan spesifikasi pemasangan terhadap mesin yang ada dokumentasi sebelum memesan.
