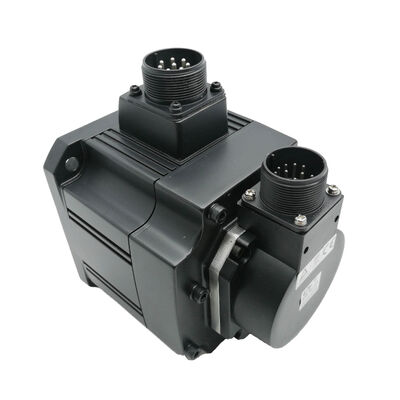

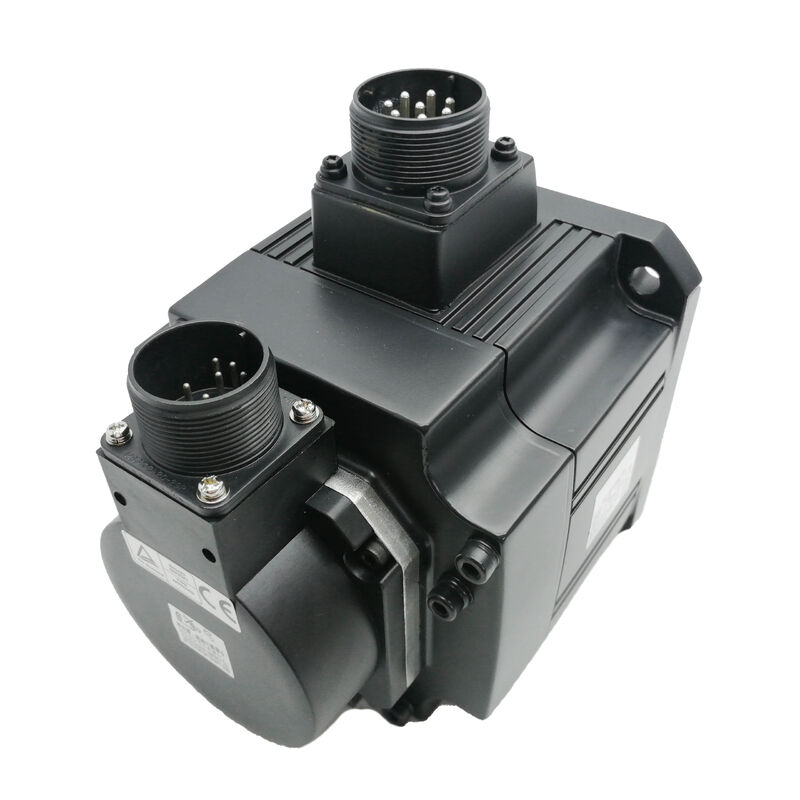

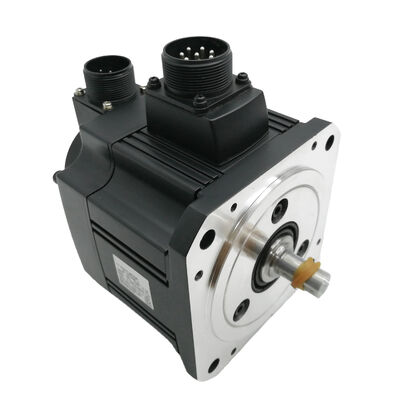

Motor Servo AC Inersia Sedang Mitsubishi HC-SF52BK-S2 800W
Mitsubishi HC-SF52BK-S2 adalah motor servo AC brushless inersia sedang 800W yang dirancang untuk lingkungan daya industri AC 480V. Motor ini dilengkapi rem penahan yang terintegrasi di pabrik, menjadikannya ideal untuk penggerak sumbu vertikal dan aplikasi yang memerlukan penahanan posisi mekanis saat tidak diberi daya.
Catatan Penting: Motor ini telah dihentikan produksinya oleh produsen. Meskipun unit stok lama baru dan unit rekondisi masih tersedia melalui distributor industri, waktu tunggu kurang dapat diprediksi dibandingkan suku cadang produksi saat ini.
Spesifikasi Utama
| Nomor Model |
HC-SF52BK-S2 |
| Output Terukur |
800W |
| Kecepatan Terukur |
2000 RPM |
| Tegangan Pasokan |
480V AC |
| Tipe Motor |
Servo AC Tanpa Sikat |
| Seri |
HC-SF (Inersia Sedang) |
| Rem Terintegrasi |
Ya (BK) |
| Kelas Inersia |
Sedang |
| Sistem Umpan Balik |
Encoder Inkremental |
| Kompatibilitas Drive |
Seri MR-J2S (MELSERVO) |
| Metode Pendinginan |
Didinginkan Sendiri (Konveksi Alami) |
| Tipe Pemasangan |
Pemasangan Flensa |
| Status |
Dihentikan oleh Produsen |
Karakteristik & Aplikasi Motor
Manfaat Desain Inersia Sedang
Motor inersia sedang seri HC-SF memberikan gerakan yang stabil dan terkontrol pada sumbu dengan inersia beban sedang hingga substansial. Desain ini memberikan rasio inersia yang menguntungkan untuk beban yang digerakkan lebih berat, menghasilkan penahanan posisi yang kuat di bawah beban dan respons yang dapat diprediksi di seluruh rentang kecepatan operasi.
Fungsi Rem Penahan
Rem penahan terintegrasi secara otomatis aktif saat daya motor dihilangkan, mengunci poros motor untuk menahan sumbu tetap diam terhadap gravitasi atau beban statis. Fitur kritis keselamatan ini mencegah gerakan yang tidak terkontrol pada sumbu vertikal dan komponen mesin yang dibebani.
Persyaratan Daya Rem: Rem penahan memerlukan catu daya DC 24V terpisah, yang dikontrol melalui logika urutan mesin melalui keluaran relai pengontrol CNC atau PLC.
Pemeriksaan Pemasangan Kritis
- Verifikasi Pelepasan Rem: Konfirmasikan sumbu bergerak bebas dengan torsi servo normal saat diberi daya
- Verifikasi Penahanan Rem: Verifikasi sumbu tetap diam tanpa torsi servo saat tidak diberi daya
Aplikasi Khas
- Penggerak kepala spindel sumbu Z pusat permesinan CNC
- Pemosisian sumbu umpan utama dan slide silang mesin bubut CNC
- Sumbu penggerak meja putar dan kepala indeks
- Aktuator sambungan robot industri yang memerlukan parkir yang ditahan rem
- Pemosisian sumbu vertikal pemuat gantry
- Pemosisian palet dan perlengkapan jalur transfer
Kompatibilitas Drive & Integrasi Sistem
HC-SF52BK-S2 dirancang untuk penguat servo seri Mitsubishi MR-J2S, dengan MR-J2S-80A menjadi pasangan tipikal 800W. Manajemen parameter ditangani melalui perangkat lunak MR Configurator Mitsubishi untuk pencadangan, penyesuaian, dan diagnostik.
Catatan Kompatibilitas: Antarmuka encoder seri HC-SF cocok dengan penguat MR-J2S. Kompatibilitas langsung dengan penguat MR-J4 atau MR-JE saat ini tidak dijamin.
Panduan Pengadaan untuk Motor yang Dihentikan
- Verifikasi nomor suku cadang lengkap HC-SF52BK-S2 untuk kompatibilitas rem dan konektor
- Pertimbangkan stok lama baru untuk ketidakpastian terendah atau unit rekondisi yang memenuhi syarat
- Periksa dan berpotensi ganti rakitan kabel yang menua selama penggantian motor
- Simpan suku cadang di lokasi untuk peralatan kritis produksi
Pertanyaan yang Sering Diajukan
Penguat servo apa yang kompatibel dengan Mitsubishi HC-SF52BK-S2?
HC-SF52BK-S2 dirancang untuk penguat servo seri Mitsubishi MR-J2S, biasanya MR-J2S-80A untuk aplikasi 800W. Konfirmasikan terhadap dokumentasi kelistrikan mesin.
Apakah rem penahan diperlukan, dan dapatkah varian non-rem diganti?
Rem diperlukan untuk sumbu vertikal dan aplikasi kritis keselamatan. Varian non-rem tidak dapat diganti dengan aman di mana penahanan posisi diperlukan saat tidak diberi daya.
Apa arti peringkat 480V untuk pemasangan?
Peringkat AC 480V menunjukkan kompatibilitas dengan pasokan industri tiga fasa Amerika Utara standar, menghilangkan kebutuhan akan transformator step-down di fasilitas 480V.
Langkah apa yang diperlukan setelah penggantian motor?
Cadangkan parameter penguat MR-J2S sebelum dilepas, pulihkan setelah pemasangan, verifikasi gerakan dan arah sumbu, dan uji fungsi penahanan rem secara kritis sebelum mengaktifkan operasi otomatis.
