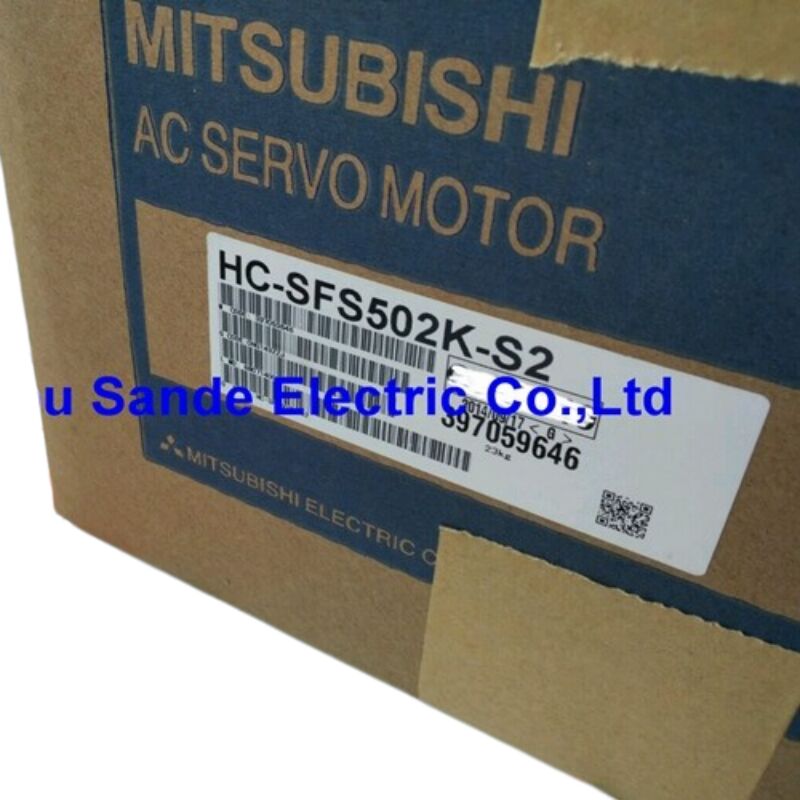

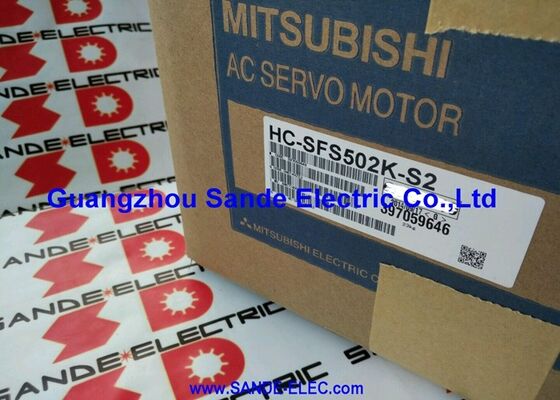

Mitsubishi HC-SFS502K-S2 AC Servo Motor
5kW Kapasitas Tinggi Keyed Shaft Servo Motor untuk aplikasi industri yang menuntut yang membutuhkan kekuatan dan presisi yang besar.
Kinerja yang Kuat untuk Aplikasi Tugas Berat
Mitsubishi HC-SFS502K-S2 dirancang untuk aplikasi di mana servo motor standar tidak memiliki daya yang cukup.000W) AC brushless rotary servo motor dari seri MELSERVO J2S memberikan kinerja yang luar biasa untuk inerti medium, aplikasi poros berkapasitas menengah yang membutuhkan torsi tinggi terus menerus dan penentuan posisi yang tepat.
Fitur Utama
- 5 kW output nominal dengan torsi konstan 23,9 Nm
- Kemampuan torsi puncak 71,7 Nm untuk aplikasi yang menuntut
- 2,000 rpm nominal dan kecepatan maksimum
- Encoder absolut 17-bit (131,072 ppr resolusi)
- Poros output dengan kunci untuk transmisi torsi yang aman
- Peringkat perlindungan IP65 untuk tahan debu dan jet air
- Segel minyak terintegrasi untuk perlindungan yang ditingkatkan
- Kelas 200V AC, pasokan 3 fase dengan arus nominal 26A
Spesifikasi Teknis
| Parameter |
Nilai |
| Output Nominal |
5,000W (5,0 kW) |
| Kecepatan nominal |
2,000 rpm |
| Kecepatan maksimum |
2,000 rpm |
| Torsi nominal |
23.9 Nm |
| Torsi maksimum |
71.7 Nm |
| Listrik nominal |
26 A |
| Tegangan Pasokan |
Kelas 200V AC, 3 fase |
| Jenis Encoder |
Dibangun dalam mutlak, 17-bit |
| Resolusi Encoder |
131,072 ppr |
| Jenis poros |
Poros dengan kunci |
| Segel Minyak |
Termasuk |
| Ukuran Flange |
176 × 176 mm |
| Peringkat Perlindungan |
IP65 |
| Kelas Inersia |
Inersia sedang / kapasitas sedang |
| Seri Motor |
HC-SF / HC-SFS, MELSERVO J2S |
| Drive yang Kompatibel |
Seri MR-J2S (amplifier kelas 500) |
| Suhu Operasi Lingkungan |
0 sampai +40°C |
Keuntungan Teknik
Desain inersia menengah memberikan keseimbangan optimal antara responsif dinamis dan kapasitas torsi.Enkoder absolut 17-bit menghilangkan rutinitas homing setelah siklus daya ketika digunakan dengan cadangan baterai, sementara poros kunci memastikan transmisi torsi yang dapat diandalkan tanpa tergelincir pada beban tinggi.
Aplikasi Tipikal
- Mesin pemotong CNC berat
- Meja putar besar dan indeksator
- Penggerak sendi robot industri untuk lengan muatan besar
- Sistem penggulungan dan kontrol tegangan
- Mesin pencetakan dan pencetakan
Kompatibilitas Drive
Untuk desain sistem baru, Mitsubishi saat ini setara dengan HG-SR502K dari seri J4,dengan pengkode absolut 22 bit dan perlindungan IP67.
Pertanyaan yang Sering Diajukan
Amplifier apa yang dibutuhkan HC-SFS502K-S2?
Motor ini dirancang untuk servo amplifier seri MR-J2S-500 (tipe A, B, atau CP).Menggabungkan dengan penguat MR-J3 atau MR-J4 membutuhkan kit pembaruan atau upgrade sistem lengkap.
Apa arti akhiran S2 pada motor ini?
S2 menunjuk varian spesifikasi khusus, yang mungkin melibatkan perbedaan dalam orientasi konektor, arah outlet kabel, dimensi poros, atau modifikasi lingkungan.Memverifikasi konfigurasi S2 tertentu terhadap dokumentasi bagian asli.
Mengapa motor ini termasuk segel minyak?
Segel minyak terintegrasi melindungi bagian dalam mesin dari kabut minyak, percikan pendingin, dan masuknya pelumasan dari gearbox atau komponen yang berdekatan,memberikan perlindungan tambahan di titik penetrasi poros.
Apakah HC-SFS502K-S2 kompatibel dengan deteksi posisi absolut?
Enkoder absolut 17-bit mendukung deteksi posisi absolut ketika amplifier servo MR-J2S dilengkapi dengan unit baterai cadangan,menghilangkan kebutuhan untuk nol-return homing setelah kontrol shutdowns.
Apa pengganti modern untuk HC-SFS502K-S2?
Mitsubishi setara saat ini adalah HG-SR502K dari seri MELSERVO J4, menampilkan output 5 kW, kecepatan 2.000 rpm, torsi nominal 23,9 Nm, encoder absolut 22 bit, dan perlindungan IP67.
Mitsubishi HC-SFS502K-S2 dirancang untuk sistem MELSERVO J2S.dan S2 spesifikasi khusus rincian terhadap dokumen mesin Anda sebelum memesan.
