MR-JHSCBL2M-H Kabel Encoder Mitsubishi 2m MRJHSCBL2MH Asli Baru

Mitsubishi MR-JHSCBL2M-H | Kabel Umpan Balik Encoder Servo — 2m, Umur Lentur Tinggi, Seri HC-SFS / HC-LFS / HC-UFS / HC-RFS, Penguat MR-J2S

Ringkasan

Kabel Mitsubishi MR-JHSCBL2M-H adalah kabel umpan balik encoder sepanjang 2 meter untuk sistem servo MELSERVO seri MR-J2S dari Mitsubishi.

Kabel ini membawa data umpan balik posisi dan kecepatan dari encoder motor kembali ke penguat servo MR-J2S — sinyal loop tertutup yang menentukan posisi poros motor setiap saat operasi.

Tanpa kabel ini berfungsi dengan benar, loop servo terbuka, penguat tidak dapat mengontrol posisi atau kecepatan, dan sumbu mesin tidak dapat berfungsi.

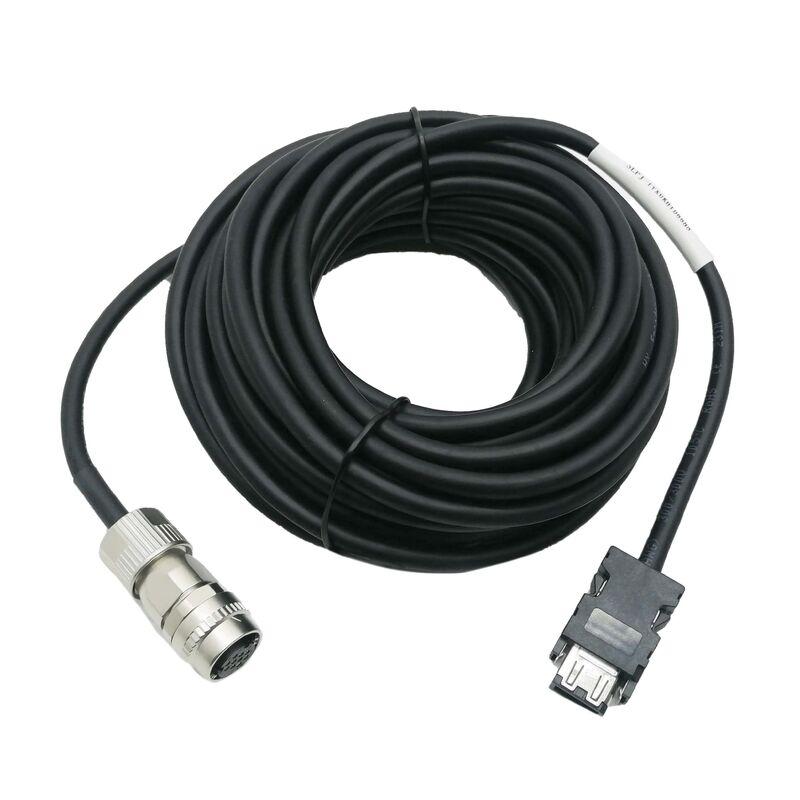

Kabel ini dilengkapi konektor yang sudah terpasang di pabrik di kedua ujungnya: konektor sisi penguat terhubung langsung ke soket input encoder CN2 pada penguat MR-J2S, dan konektor sisi motor terhubung ke konektor encoder pada motor seri HC yang kompatibel. Tidak diperlukan pengkabelan lapangan, pengkerutan, atau penyisipan pin — pemasangannya adalah prosedur plug-in.

Pemasangan pabrik ini bukan hanya kenyamanan. Sinyal umpan balik encoder beroperasi pada level tegangan rendah dan arus rendah, dan sambungan yang buruk dapat menimbulkan variasi resistansi kontak, kehilangan sinyal intermiten, atau noise ground yang dibaca oleh penguat servo sebagai kesalahan encoder. Rakitan konektor yang dikerutkan dan diuji di pabrik oleh Mitsubishi menghilangkan risiko ini pada titik-titik paling kritis sinyal dalam jalur kabel.

Akhiran -H pada nomor suku cadang memiliki arti teknis khusus yang ditetapkan oleh Mitsubishi dalam spesifikasi kabel servo mereka: ini mengidentifikasi konstruksi umur lentur panjang, berbeda dari kabel umur lentur standar dengan akhiran -L.

MR-JHSCBL2M-H dibuat untuk instalasi di mana kabel mengalami lenturan berulang — carrier kabel (rantai energi), sadel bergerak, lengan robot, dan aplikasi dinamis serupa di mana kabel bergerak melalui tikungan berulang kali sepanjang masa pakai mesin.

Kabel -L standar yang digunakan dalam aplikasi dinamis akan mengalami patah kelelahan konduktor internal pada titik lentur seiring waktu, menghasilkan jenis kesalahan encoder intermiten yang sulit didiagnosis karena kabel tampak utuh dari luar.

Konstruksi lilitan kabel -H, bahan isolasi, dan senyawa jaket semuanya ditentukan untuk menahan mekanisme kelelahan ini untuk masa pakai yang jauh lebih lama di bawah lenturan berkelanjutan.

Kabel ini kompatibel dengan seri motor HC-SFS, HC-LFS, HC-UFS, dan HC-RFS — motor berbingkai sedang hingga besar dalam jajaran motor MELSERVO Mitsubishi — serta seri HA-LFS 2000r/min.

Motor-motor ini menggunakan pinout konektor encoder yang sama, memungkinkan MR-JHSCBL2M-H berfungsi di seluruh jajaran motor yang kompatibel tanpa pemilihan varian berdasarkan ukuran bingkai motor.

Keluarga kabel terpisah (seri MR-JCCBL) melayani motor HC-KFS dan HC-MFS yang lebih kecil, yang menggunakan format konektor ujung motor yang berbeda.

Spesifikasi Utama

Umur Lentur Panjang (-H) — Perbedaan Konstruksi

Perbedaan antara umur lentur -H dan -L adalah perbedaan rekayasa material, bukan klasifikasi pemasaran. Mitsubishi mencapai peringkat umur lentur panjang melalui beberapa pilihan desain yang diterapkan secara bersamaan di seluruh penampang kabel.

Lilitan konduktor menggunakan untaian kawat yang lebih halus daripada kabel lentur standar — lebih banyak untaian kawat berdiameter lebih kecil, yang mendistribusikan tegangan mekanis lenturan ke sejumlah elemen konduktor yang lebih besar.

Ketika kabel ditekuk berulang kali, regangan pada radius luar tikungan diambil oleh untaian konduktor yang meregang. Dengan lilitan yang lebih halus, setiap untaian individu mengalami peningkatan regangan yang lebih kecil per siklus lenturan, dan kerusakan kelelahan logam kumulatif per unit siklus lenturan lebih rendah.

Bahan isolasi pada konduktor individu diformulasikan untuk fleksibilitas pada rentang suhu yang lebih luas, menghindari kerapuhan yang dikembangkan isolasi PVC standar setelah paparan berkelanjutan terhadap siklus suhu industri.

Senyawa jaket luar juga dipilih untuk ketahanan aus dan lenturan berulang tanpa retak.

Bersama-sama, pilihan material ini memperpanjang masa pakai kabel dalam carrier kabel atau pada sumbu bergerak dari sebagian kecil dari apa yang disediakan kabel standar hingga angka yang sesuai atau melebihi interval perawatan yang diharapkan dari mesin itu sendiri.

Untuk instalasi tetap — di mana kabel dirutekan dalam saluran, dijepit, dan tidak pernah ditekuk setelah pengaturan awal — kabel -H masih berfungsi dengan benar, tetapi keuntungan umur lentur tidak digunakan.

Dalam konteks itu, kabel standar -L juga akan mencukupi. -H adalah pilihan yang tepat kapan pun jalur kabel melibatkan carrier kabel, pintu masuk berputar, jembatan bergerak, atau rute apa pun di mana kabel menekuk dan membuka kembali secara siklis.

Integritas Sinyal Encoder dan Perutean Kabel

Data umpan balik encoder dari motor seri HC menggunakan protokol komunikasi serial melalui konduktor internal kabel.

Ini bukan hitungan pulsa sederhana — encoder menghasilkan paket data serial yang berisi informasi posisi, kecepatan, dan kesehatan encoder yang diproses oleh penguat MR-J2S setiap siklus servo (pada interval 125µs dalam operasi MR-J2S standar).

Setiap degradasi kualitas sinyal — peningkatan noise, level tegangan marjinal, kontak intermiten — diterjemahkan langsung ke kondisi alarm servo pada penguat.

Untuk alasan ini, perutean kabel encoder memerlukan perhatian yang sama seperti perutean kabel itu sendiri.

Jauhkan kabel encoder secara fisik dari kabel daya (fasa motor U/V/W dan daya sirkuit utama) sedapat mungkin; induksi elektromagnetik dari arus switching dalam kabel daya motor memasukkan noise ke sinyal encoder jika kedua jenis kabel digabungkan dalam saluran yang sama.

Jika pemisahan tidak memungkinkan, silangkan kedua jenis kabel pada sudut siku-siku daripada menjalankannya secara paralel.

Pelindung kabel encoder harus dihubungkan di ujung penguat sesuai dengan diagram pengkabelan Mitsubishi — membumikan pelindung di kedua ujungnya pada jenis kabel ini menciptakan ground loop yang dapat memasukkan dengung frekuensi rendah ke dalam sinyal daripada menolaknya.

Referensi Motor dan Penguat yang Kompatibel

MR-JHSCBL2M-H adalah panjang 2m dalam keluarga kabel dengan spesifikasi yang sama yang hanya berbeda panjangnya. Konstruksi umur lentur panjang -H dan kompatibilitas motor/penguat yang sama berlaku di seluruh jajaran: MR-JHSCBL5M-H (5m), MR-JHSCBL10M-H (10m), MR-JHSCBL15M-H (15m), dan MR-JHSCBL20M-H (20m).

Ketika aplikasi memerlukan jalur kabel lebih panjang dari panjang standar yang tersedia, sistem MR-J2S juga mendukung pendekatan konektor sambungan dengan bagian kabel perantara — konsultasikan manual instruksi penguat servo MR-J2S yang berlaku untuk panjang kabel encoder total maksimum dan pendekatan yang direkomendasikan untuk jalur yang lebih panjang.

Panjang 2m dari MR-JHSCBL2M-H menempatkannya dalam konteks instalasi tertentu: terutama digunakan di mana penguat servo dan motor berdekatan — kabinet penggerak yang dipasang langsung di samping atau di mesin, atau desain mesin di mana jarak motor ke kabinet sengaja dijaga pendek untuk memungkinkan jalur kabel 2m dengan sedikit kelonggaran untuk pergerakan dan perawatan.

Untuk mesin yang lebih besar di mana jalur carrier kabel dari kabinet ke sumbu motor lebih panjang, varian 5m atau 10m lebih umum.

Penanganan dan Penyimpanan

MR-JHSCBL2M-H tidak dinilai tahan terhadap minyak potong, cairan hidrolik, atau cairan pendingin yang larut dalam air.

Dalam instalasi mesin perkakas di mana kabut cairan pendingin atau percikan cairan ada di dekat motor, kabel harus dilindungi secara fisik — baik dirutekan melalui saluran tertutup, dilindungi dengan selongsong terbelah atau jaket saluran bergelombang, atau disimpan di dalam sistem carrier kabel yang terlindungi mesin.

Masuknya cairan pendingin ke dalam jaket kabel pada akhirnya akan merusak isolasi dan dapat menyebabkan kesalahan encoder intermiten yang didiagnosis sebagai kegagalan encoder daripada masalah instalasi kabel.

Untuk penyimpanan, simpan kabel dalam kemasan aslinya di lingkungan yang kering, jauh dari sinar matahari langsung dan paparan sinar UV.

Jangan melilitkan kabel dengan radius yang lebih kecil dari radius lentur minimum yang ditentukan untuk kabel — lenturan tajam yang berkelanjutan selama penyimpanan memberikan tekanan awal pada konduktor dan mengurangi masa pakai sejak instalasi pertama.

FAQ

Q1: Apa perbedaan fungsional antara kabel MR-JHSCBL2M-H (-H) dan MR-JHSCBL2M-L (-L) untuk instalasi yang sama?

Kedua kabel membawa sinyal umpan balik encoder yang sama dengan terminasi konektor dan kompatibilitas motor/penguat yang identik.

Perbedaannya sepenuhnya pada konstruksi konduktor dan bahan jaket — -H dibuat untuk lenturan berulang dalam aplikasi dinamis (carrier kabel, sumbu bergerak), sedangkan -L memadai untuk instalasi statis atau semi-statis di mana kabel dirutekan dan dijepit pada posisinya. Dalam instalasi tetap yang tidak pernah diganggu, kedua kabel akan memberikan kinerja listrik yang sama.

Dalam aplikasi carrier kabel yang menekuk ribuan kali per giliran, -H akan bertahan lebih lama dari -L secara signifikan sebelum patah kelelahan konduktor menciptakan kesalahan intermiten.

Q2: Seri MR-JHSCBL dan seri MR-JCCBL keduanya mengatakan "kabel encoder untuk MR-J2S" — apa perbedaannya dan motor saya membutuhkan yang mana?

Kedua seri melayani keluarga motor yang berbeda dalam sistem MR-J2S.

Seri MR-JHSCBL (termasuk MR-JHSCBL2M-H) melayani motor berbingkai sedang hingga besar HC-SFS, HC-LFS, HC-UFS, dan HC-RFS, yang menggunakan format konektor encoder tertentu di ujung motor.

Seri MR-JCCBL melayani motor HC-KFS dan HC-MFS yang lebih kecil, yang menggunakan konektor sisi motor yang berbeda dengan konektor sambungan perantara.

Identifikasi motor Anda dari label papan nama (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL). Menggunakan seri kabel yang salah tidak akan terhubung secara fisik — format konektornya berbeda — jadi kesalahan identifikasi segera terlihat saat pemasangan.

Q3: Bisakah kabel ini diperpanjang dengan sambungan atau konektor sambungan jika 2m tidak mencukupi?

Penyambungan tidak disarankan. Sambungan apa pun pada kabel encoder menimbulkan titik variasi resistansi, potensi oksidasi seiring waktu, dan titik lemah mekanis.

Umpan balik encoder MR-J2S beroperasi pada protokol data serial dengan persyaratan waktu yang ketat; bahkan degradasi sinyal marjinal pada sambungan dapat menyebabkan kesalahan data intermiten yang ditafsirkan oleh penguat sebagai kesalahan encoder.

Pendekatan yang benar adalah memesan panjang standar berikutnya yang tersedia (5m, 10m) yang menyediakan jalur kabel yang memadai dengan kelonggaran perutean yang sesuai. Jika panjang standar Mitsubishi tidak sesuai dengan geometri jalur kabel tertentu, rakitan konektor sambungan menggunakan komponen perantara yang ditentukan Mitsubishi didokumentasikan dalam manual instruksi MR-J2S sebagai solusi jalur panjang yang didukung.

Q4: Kode alarm servo apa yang muncul ketika MR-JHSCBL2M-H rusak atau mengalami kesalahan, dan bagaimana cara mendiagnosisnya?

Pada penguat MR-J2S, kesalahan komunikasi encoder biasanya bermanifestasi sebagai Alarm 16 (Kesalahan komunikasi encoder) atau alarm encoder terkait dalam rentang A1x-A3x tergantung pada jenis kesalahan spesifik.

Kesalahan ini dapat timbul dari kabel itu sendiri (patahan kelelahan konduktor, kerusakan pelindung), konektor (terkontaminasi atau tidak terpasang dengan baik), atau encoder motor (elemen sensor rusak).

Untuk mengisolasi kabel: periksa seluruh panjang kabel dari lekukan, kerusakan remuk, atau tikungan tajam di titik masuk carrier kabel; cabut dan pasang kembali kedua konektor; dan jika tersedia, ganti dengan kabel yang diketahui baik dari sumbu lain. Jika alarm hilang dengan kabel pengganti dan kembali dengan kabel asli, maka kabel adalah sumber kesalahan.

Q5: Bagaimana kabel harus dirutekan dalam carrier kabel untuk memaksimalkan masa pakainya?

Ikuti prinsip-prinsip ini: radius lentur minimum carrier kabel tidak boleh kurang dari radius lentur dinamis minimum yang ditentukan untuk kabel — memaksa kabel melalui tikungan yang lebih sempit dari spesifikasinya mempercepat kelelahan.

Sisakan sekitar 10–15% panjang kabel berlebih di dalam carrier di luar panjang geometris yang dibutuhkan untuk perjalanan — kelonggaran ini memungkinkan kabel bergerak bebas di dalam carrier tanpa tegangan di kedua ujung perjalanan.

Kabel tidak boleh dipelintir — harus terbentang datar di bidang perjalanan carrier. Bundel kabel encoder hanya dengan kabel sinyal lainnya di carrier, bukan dengan kabel daya motor, untuk menjaga isolasi noise.
