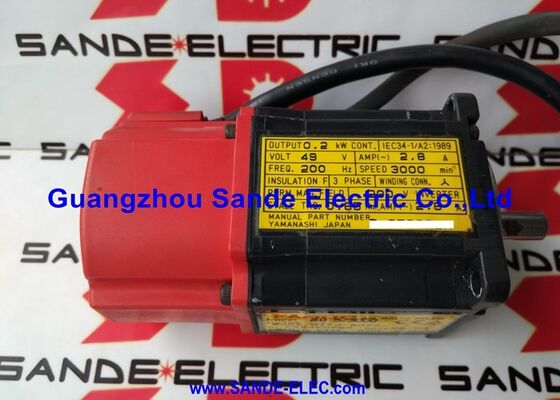

Fanuc A06B-0033-B077#0008 — Motor Servo AC Seri αiF Bingkai Besar dengan Rem Penahan untuk Penggerak Sumbu CNC Tugas Berat

FANUC · MOTOR SERVO AC · SERI αiF

Tinjauan Produk

Fanuc A06B-0033-B077#0008 adalah motor servo AC tanpa sikat bingkai besar dari seri αiF Fanuc — tingkatan inersia tinggi, torsi tinggi dari platform motor servo αi Fanuc. Dibangun untuk aplikasi sumbu berat pada perkakas mesin CNC dan otomatisasi industri skala besar, motor ini memberikan output torsi berkelanjutan dan konstruksi mekanis yang kuat yang dibutuhkan oleh lingkungan produksi yang menuntut.

Penunjukan αiF menandai posisi tertentu dalam jajaran motor Fanuc. Di mana seri αis dan αi menangani persyaratan sumbu ringkas dan menengah, αiF direkayasa untuk sumbu yang membawa inersia beban yang cukup besar — meja kerja besar, kepala spindel berat, struktur gantry tipe jembatan, dan sumbu yang digerakkan di mana inersia yang dipantulkan pada poros motor cukup tinggi untuk membuat motor bingkai standar menjadi pilihan yang salah. Rotor yang lebih besar, bingkai yang lebih berat, dan peringkat torsi yang ditinggikan bukanlah kebetulan — mereka adalah alasan motor ini ada dalam keluarga produk αi.

Kode opsi #0008 adalah bagian penting dari nomor suku cadang lengkap. Ini menunjukkan konfigurasi khusus yang dipasang di pabrik — dalam hal ini, rem penahan terintegrasi. Rem mengunci saat motor tidak diberi energi, menahan sumbu pada posisinya terhadap gravitasi atau beban sisa tanpa mengandalkan penggerak servo untuk mempertahankan torsi. Untuk sumbu vertikal, struktur gantry tanpa penyeimbang, dan aplikasi apa pun di mana sumbu yang tidak diberi daya tidak boleh bergeser atau jatuh, ini bukanlah kenyamanan opsional — ini adalah persyaratan keselamatan dan fungsional.

Akhiran B077 mendefinisikan jenis encoder dan konfigurasi konektor, yang mengatur kompatibilitas kabel dan pemasangan penguat. Nomor suku cadang lengkap — termasuk B077 dan #0008 — harus dicocokkan persis saat mencari pengganti.

Spesifikasi Utama

Memahami Seri αiF

Fanuc membagi jajaran motor servo berdasarkan kelas inersia karena kompromi rekayasa itu nyata dan berdampak. Motor inersia rendah berakselerasi dengan cepat tetapi bisa menjadi tidak stabil ketika inersia beban secara signifikan melebihi inersia rotornya. Motor inersia tinggi seperti yang ada di seri αiF dirancang untuk tetap stabil dan terkendali dengan beban berat yang terpasang — inersia rotor yang lebih besar memberikan rasio inersia yang lebih baik bahkan ketika beban sumbu substansial.

Karakteristik tersebut mendefinisikan domain aplikasi αiF. Ini bukan motor yang tepat untuk sumbu pick-and-place beban ringan berkecepatan tinggi. Ini adalah motor yang tepat untuk sumbu utama mesin CNC besar, meja putar berat, atau penggerak balok gantry di mana massa yang bergerak diukur dalam ratusan kilogram dan sistem servo perlu mempertahankan kekakuan posisi di bawah beban tanpa berosilasi.

Tiga karakteristik motor ini layak mendapat perhatian lebih:

Rotor inersia tinggi untuk kontrol stabil di bawah beban. Geometri rotor αiF dioptimalkan untuk aplikasi di mana rasio inersia beban-ke-motor akan tidak menguntungkan dengan motor yang lebih kecil. Dengan meningkatkan inersia rotor agar sesuai dengan profil beban, loop kontrol penguat servo dapat disetel untuk kekakuan dan stabilitas tanpa melawan ketidakcocokan ekstrem antara dinamika motor dan beban. Hasil praktisnya adalah sumbu yang menahan posisi dengan kuat, menahan gangguan eksternal, dan tidak memerlukan pengaturan gain yang dikompromikan untuk tetap stabil.

Rem penahan terintegrasi — fungsional dan kritis keselamatan. Rem #0008 mengunci secara otomatis saat daya motor dilepas. Pada sumbu vertikal — kepala spindel sumbu Z, penggerak ram vertikal, balok silang jembatan — ini mencegah jatuh akibat gravitasi selama penghentian darurat, gangguan daya, dan urutan parkir mesin normal. Rem tidak dinilai untuk penghentian dinamis; ia menahan sumbu yang diam. Penggerak servo menangani deselerasi; rem menahan posisi setelah sumbu berhenti. Memahami perbedaan itu penting untuk desain dan pemeliharaan mesin.

Arsitektur encoder serial di seluruh. Konsisten dengan sisa keluarga αi, A06B-0033-B077#0008 menggunakan encoder serial Fanuc untuk umpan balik posisi. Encoder mengirimkan data posisi resolusi tinggi secara digital, mendukung deteksi kesalahan waktu nyata, dan memungkinkan penguat untuk mengidentifikasi motor secara otomatis saat dinyalakan. Pada mesin besar di mana kabel encoder berjalan beberapa meter melalui kabinet yang padat dan saluran kabel, kekebalan kebisingan transmisi serial di atas resolver analog adalah keuntungan praktis — bukan hanya poin spesifikasi.

Aplikasi Khas

Seri αiF ditentukan di mana beban berat, struktur mesin besar, dan persyaratan keselamatan sumbu vertikal bertemu. A06B-0033-B077#0008 — dengan output bingkai besar dan rem terintegrasinya — ditemukan pada:

• Penggerak sumbu utama pusat permesinan horizontal dan vertikal CNC besar
• Penggerak balok silang dan ram pusat permesinan tipe jembatan dan gantry
• Sumbu umpan mesin bubut dan frais CNC tugas berat
• Penggerak sumbu putar dan kemiringan pusat permesinan lima sumbu format besar
• Penggerak meja dan kolom mesin gerinda CNC
• Sumbu pemosisian jalur palletizer dan transfer berat
• Penggerak meja putar dan meja indeks CNC besar
• Penggerak sumbu vertikal pada mesin apa pun yang memerlukan posisi parkir yang ditahan rem

Integrasi Sistem & Kompatibilitas Penguat

A06B-0033-B077#0008 terhubung ke modul penguat servo seri αi Fanuc yang dipasang di kabinet CNC yang menjalankan keluarga pengontrol Seri 0i, 16i, 18i, 21i, 30i, 31i, dan 32i. Untuk aplikasi sumbu besar, modul penguat yang dipilih harus berukuran sesuai dengan arus terukur motor dan permintaan torsi puncak — kelalaian umum selama komisioning mesin baru dan pencarian pengganti adalah memilih penguat yang diberi peringkat untuk motor yang lebih kecil dalam seri yang sama.

Antarmuka encoder serial mengidentifikasi motor secara otomatis saat dinyalakan, memuat parameter model motor standar ke dalam penguat tanpa entri manual. Parameter spesifik sumbu — batas perjalanan, klem torsi, profil akselerasi — disimpan di pengontrol CNC dan harus dipulihkan dari set parameter yang dicadangkan setelah penggantian motor apa pun.

Sirkuit rem penahan memerlukan koneksi catu daya terpisah 24V DC, biasanya bersumber dari catu daya panel kontrol mesin. Penguncian dan pelepasan rem dikendalikan oleh pengontrol CNC melalui keluaran relai khusus atau keluaran kontrol rem terintegrasi penguat, tergantung pada desain kelistrikan mesin. Konfirmasikan skema pengkabelan rem dari gambar kelistrikan mesin sebelum pelepasan dan pemasangan kembali.

Set kabel ditentukan oleh spesifikasi konektor B077. Kabel daya dan kabel encoder harus cocok. Pada mesin besar di mana kabel motor dialirkan melalui rantai kabel atau saluran, periksa kabel dari keausan atau kerusakan selama penggantian motor — penggantian kabel pada pusat permesinan besar secara signifikan lebih mengganggu daripada pada mesin ringkas, dan melakukannya secara proaktif selama penggantian motor yang direncanakan menghindari kejadian waktu henti yang tidak direncanakan kedua.

Pertimbangan Penggantian & Pengadaan

A06B-0033-B077#0008 adalah item pengganti umum pada mesin CNC besar yang digerakkan Fanuc, di mana kombinasi beban sumbu inersia tinggi dan persyaratan penggerak vertikal menjadikan seri αiF dengan opsi rem sebagai spesifikasi pembuat mesin standar.

Presisi nomor suku cadang lengkap sangat penting. B077 mendefinisikan jenis encoder dan konektor. #0008 mendefinisikan opsi rem. Motor yang diperoleh tanpa rem — atau dengan varian encoder yang berbeda — tidak akan terpasang sebagai pengganti langsung. Konfirmasikan kedua elemen nomor suku cadang dari pelat nama motor yang rusak sebelum pengadaan.

Verifikasi fungsi rem setelah pemasangan. Setelah memasang motor pengganti, verifikasi penguncian dan pelepasan rem sebagai bagian dari pemeriksaan komisioning. Konfirmasikan bahwa rem terlepas sepenuhnya saat motor diberi energi — pelepasan parsial menyebabkan pemanasan berlebih dan keausan rem prematur. Konfirmasikan bahwa rem mengunci sepenuhnya saat tidak diberi energi — penguncian yang tidak lengkap pada sumbu vertikal adalah bahaya keselamatan.

Cadangan parameter sebelum pembongkaran. Cadangkan set parameter CNC lengkap sebelum memulai pelepasan motor. Pada mesin besar dengan set parameter multi-sumbu yang kompleks, merekonstruksi parameter sumbu hanya dari dokumentasi memakan waktu dan rentan terhadap kesalahan.

Unit baru vs. diremanufaktur. Keduanya tersedia melalui jaringan layanan resmi Fanuc dan pusat perbaikan pihak ketiga yang berkualifikasi. Untuk motor seri αiF yang diremanufaktur, verifikasi bahwa penggantian bantalan, validasi encoder, inspeksi rem, dan pengujian kinerja telah selesai. Rakitan rem khususnya harus dikonfirmasi untuk torsi penahan penuh — rem yang aus atau terkontaminasi pada sumbu vertikal besar merupakan risiko keselamatan nyata jika tidak teridentifikasi sebelum motor kembali beroperasi.

FAQ

Q1. Apa yang membedakan seri αiF dari seri αi dan αis standar? αiF adalah tingkatan motor servo bingkai besar, inersia tinggi Fanuc. Motor ini dirancang untuk aplikasi sumbu berat di mana inersia beban terlalu besar untuk dikontrol secara stabil oleh motor bingkai standar atau ringkas. αiF memberikan output torsi yang lebih tinggi dan rasio inersia yang lebih baik untuk beban berat — ini bukan pengganti motor αi atau αis pada sumbu yang lebih ringan, juga bukan motor tersebut pengganti yang cocok untuk αiF pada sumbu berat.

Q2. Apa arti kode opsi #0008, dan apakah itu diperlukan untuk aplikasi saya? Kode opsi #0008 menunjukkan rem penahan terintegrasi yang dipasang di pabrik. Rem mengunci saat motor tidak diberi energi, menahan sumbu terhadap gravitasi atau beban sisa. Ini diperlukan untuk sumbu vertikal dan aplikasi apa pun di mana sumbu yang tidak diberi daya harus tetap diam tanpa mengandalkan torsi penggerak servo. Varian tanpa rem tidak dapat diganti dengan aman pada sumbu ini.

Q3. Apakah rem penahan menghentikan sumbu selama penghentian darurat? Tidak. Rem penahan adalah perangkat penahan statis, bukan rem penghenti dinamis. Penguat servo memperlambat sumbu selama urutan penghentian darurat; rem mengunci setelah sumbu berhenti untuk menahannya pada posisinya. Menggunakan rem untuk penghentian dinamis akan menyebabkan keausan cepat dan kegagalan rem prematur.

Q4. Apakah akhiran B077 dapat dipertukarkan dengan varian akhiran B0xx lainnya? Tidak. Akhiran menentukan jenis encoder dan konfigurasi konektor. Varian akhiran yang berbeda memiliki geometri konektor atau protokol encoder yang tidak kompatibel yang mencegah pemasangan langsung tanpa modifikasi kabel atau pengkabelan. Nomor suku cadang lengkap termasuk B077 dan #0008 harus sama persis dengan motor asli.

Q5. Apa yang harus dikonfirmasi setelah memasang A06B-0033-B077#0008 pengganti? Pulihkan parameter sumbu pengontrol CNC dari cadangan, lalu verifikasi fungsi rem — konfirmasikan pelepasan rem penuh saat motor diberi energi dan penguncian rem lengkap saat tidak diberi energi. Pulihkan dan validasi batas perjalanan perangkat lunak sebelum mengembalikan sumbu ke operasi. Pada sumbu vertikal, lakukan gerakan manual terkontrol untuk mengonfirmasi sumbu menahan posisi dengan benar saat rem terkunci sebelum menjalankan siklus otomatis.
