Fanuc A06B-0085-B103 — Motor Servo AC Seri αis untuk Sumbu CNC Ringkas & Penggerak Otomasi Presisi

FANUC · MOTOR SERVO AC · SERI αis

Ikhtisar Produk

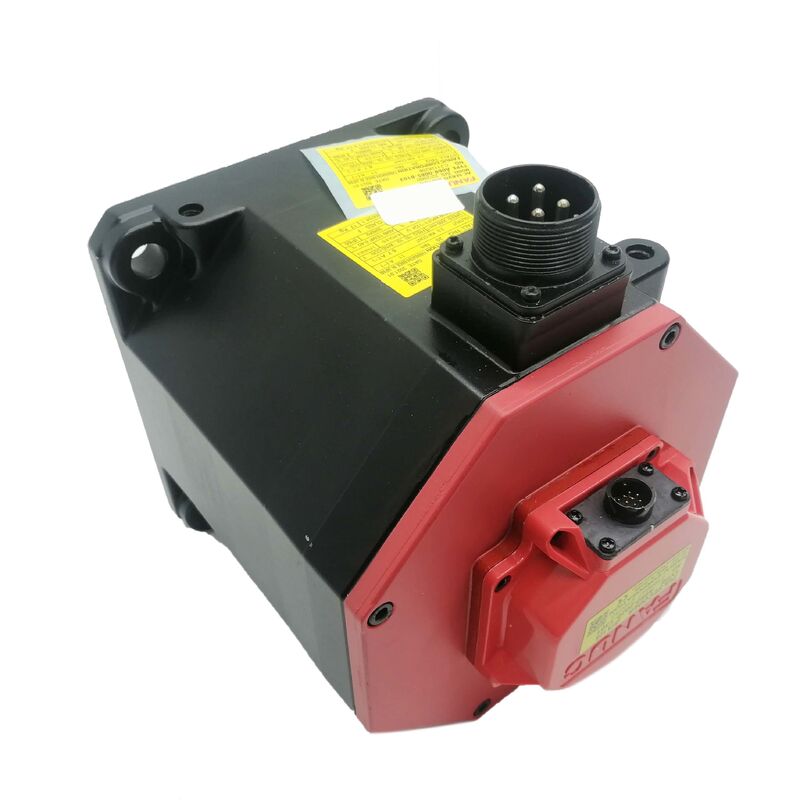

Fanuc A06B-0085-B103 adalah motor servo AC tanpa sikat dari seri αis Fanuc — tingkatan bingkai kecil ringkas dari platform motor servo αi Fanuc. Direkayasa untuk digunakan dalam ekosistem penggerak servo terintegrasi Fanuc, motor ini menghadirkan kinerja encoder kelas αi penuh dan kompatibilitas penguat ke sumbu mesin di mana ruang fisik, berat, atau kepadatan multi-sumbu menjadikan bingkai motor yang lebih kecil sebagai pilihan rekayasa yang tepat.

Ini bukan versi yang dikompromikan dari motor yang lebih besar. Seri αis dikembangkan sebagai lini produk khusus, bukan pengurangan skala — yang berarti arsitektur encoder serial, pengenalan otomatis penguat, dan perilaku integrasi tingkat sistem identik dengan yang ditemukan di seluruh jajaran αi Fanuc. Motor αis terhubung ke modul penguat yang sama, berkomunikasi melalui antarmuka serial yang sama, dan dikonfigurasi melalui lingkungan pengontrol CNC yang sama seperti motor lainnya dalam keluarga αi.

Akhiran B103 spesifik dan penting. Ini mendefinisikan jenis encoder dan konfigurasi konektor untuk unit ini — detail yang menentukan kabel mana yang cocok, modul penguat mana yang kompatibel, dan apakah motor akan dipasang langsung ke mesin yang ada tanpa modifikasi kabel. Khususnya untuk pengadaan pengganti, nomor suku cadang lengkap termasuk akhiran B103 harus dicocokkan dengan tepat.

Spesifikasi Utama

Perspektif Rekayasa: Mengapa Seri αis Ada

Lini motor servo Fanuc mencakup berbagai kelas inersia dan ukuran bingkai karena mesin yang menggunakannya sangat bervariasi. Seri αis menangani bagian tertentu dari jangkauan itu — sumbu ringkas pada mesin CNC dan peralatan otomasi di mana persyaratan torsi dan kecepatan berada dalam jangkauan yang dapat diberikan oleh motor bingkai kecil, dan di mana memasang motor yang lebih besar akan berarti mendesain ulang struktur mekanis di sekitarnya.

A06B-0085-B103 sesuai dengan profil tersebut. Beberapa karakteristik yang patut dipahami sebelum menentukan atau menggantinya:

Encoder serial dengan transmisi digital. Seri αis tidak menggunakan resolver analog atau encoder inkremental dengan antarmuka analog. Transmisi serial lebih bersih di lingkungan mesin perkakas yang bising secara elektrik, lebih kebal terhadap degradasi sinyal terkait panjang kabel, dan mampu membawa data diagnostik kesalahan bersama dengan nilai posisi — yang semuanya mengurangi kemungkinan kesalahan posisi yang tidak dapat dijelaskan atau kesalahan gangguan dalam layanan.

Identifikasi otomatis penguat saat dinyalakan. Ketika A06B-0085-B103 terhubung ke penguat servo seri αi yang kompatibel, penggerak membaca data identitas motor dari encoder dan memuat parameter model motor yang sesuai secara otomatis. Perilaku ini menghilangkan lapisan pengaturan manual dari komisioning awal dan penggantian motor — dan menghilangkan kelas kesalahan ketidakcocokan parameter yang jika tidak akan memakan waktu untuk dilacak.

Dimensi bingkai ringkas untuk konfigurasi sumbu yang padat. Pada mesin dengan beberapa sumbu servo yang dikemas dalam volume struktural terbatas — sub-spindel, meja putar, pengubah alat, unit pemuat — ukuran bingkai αis memungkinkan mesin memenuhi persyaratan gerakannya tanpa mengorbankan desain mekanis di sekitar badan motor yang lebih besar.

Keandalan yang konsisten di seluruh basis terpasang. Seri αis telah mengumpulkan riwayat layanan yang substansial di seluruh manufaktur CNC global. Mode kegagalannya dipahami dengan baik oleh insinyur layanan Fanuc dan pusat perbaikan motor pihak ketiga yang berkualifikasi, yang mendukung perencanaan pemeliharaan preventif dan pengembalian layanan yang cepat ketika kegagalan terjadi.

Aplikasi Khas

A06B-0085-B103 paling konsisten ditemukan pada mesin CNC multi-sumbu dan sistem otomasi di mana penggerak Fanuc adalah platform rekam dan sumbu servo yang ringkas dan andal diperlukan:

• Penggerak sumbu bantu mesin bubut CNC — sub-spindel, tailstock, steady rest
• Penggerak lengan pengubah alat otomatis dan majalah
• Pemosisian sumbu keempat dan kelima pusat permesinan CNC
• Kontrol meja putar dan kepala miring
• Sumbu umpan pusat permesinan vertikal dan horizontal ringkas
• Pemosisian loader gantry dan feeder batang
• Aktuator sambungan robot Fanuc di sel mesin terintegrasi
• Sumbu traverse meja dan dresser roda gerinda presisi

Integrasi Sistem & Kompatibilitas Penguat

A06B-0085-B103 beroperasi dengan modul penguat servo seri Fanuc αi yang terpasang di kabinet CNC yang menjalankan keluarga pengontrol Seri 0i, 16i, 18i, 21i, 30i, 31i, dan 32i. Komunikasi antara motor dan penguat berjalan melalui antarmuka encoder serial Fanuc — baik melalui koneksi kabel encoder langsung atau melalui arsitektur FSSB (Fanuc Serial Servo Bus) tergantung pada konfigurasi kabinet tertentu.

Fungsi auto-ID penguat membaca data motor dari encoder pada setiap penyalaan. Dalam penggantian yang mudah, ini berarti penguat mengenali motor baru dan memuat model motor standar tanpa masukan parameter manual. Apa yang tidak dipulihkan secara otomatis adalah parameter spesifik sumbu — batas perjalanan perangkat lunak, nilai jepitan torsi, pengaturan akselerasi dan deselerasi — yang bergantung pada mesin dan harus dimuat ulang dari cadangan parameter mesin setelah penggantian motor apa pun.

Mencocokkan kabel dengan spesifikasi konektor B103 tidak dapat dinegosiasikan. Geometri konektor daya dan konektor encoder yang ditentukan oleh akhiran B103 harus cocok dengan rakitan kabel di mesin. Menggunakan kembali kabel asli dari motor yang rusak — asalkan tidak rusak — biasanya merupakan pendekatan yang paling andal. Di mana kabel baru diperlukan, dapatkan melalui Fanuc atau distributor resmi menggunakan diagram pengkabelan asli mesin sebagai referensi.

Pertimbangan Penggantian

A06B-0085-B103 adalah komponen yang diganti secara rutin di basis terpasang Fanuc αis. Mesin yang dibangun di atas platform CNC Fanuc selama dua dekade terakhir umumnya menggunakan motor seri αis pada sumbu bantu dan sekunder, dan volume instalasi tersebut berarti nomor suku cadang ini muncul secara teratur dalam sumber daya pemeliharaan dan MRO.

Beberapa poin praktis untuk perencanaan penggantian:

Presisi nomor suku cadang penting. B103 tidak dapat dipertukarkan dengan B100, B102, atau varian lain yang berdekatan. Tipe encoder dan orientasi konektor berbeda antara kode akhiran dengan cara yang akan mencegah pemasangan langsung tanpa modifikasi. Konfirmasikan nomor suku cadang lengkap dari pelat nama motor yang rusak sebelum memesan.

Cadangan parameter sebelum pembongkaran. Cadangkan set parameter lengkap mesin sebelum melepas motor yang rusak. Memulihkan penyetelan sumbu setelah penggantian lebih cepat dan lebih andal dengan cadangan saat ini daripada mencoba merekonstruksi parameter hanya dari dokumentasi.

Baru vs. diremanufaktur. Unit baru melalui jaringan distribusi resmi Fanuc dan unit yang diremanufaktur dari pusat perbaikan motor servo yang berkualifikasi tersedia. Untuk unit yang diremanufaktur, verifikasi bahwa penggantian bantalan, inspeksi encoder, dan validasi kinerja terhadap spesifikasi Fanuc telah dilakukan dan didokumentasikan sebelum unit dikirim.

FAQ

Q1. Pengontrol CNC Fanuc mana yang kompatibel dengan A06B-0085-B103? Motor ini kompatibel dengan sistem CNC Fanuc yang menggunakan modul penguat servo seri αi, termasuk keluarga Seri 0i, 16i, 18i, 21i, 30i, 31i, dan 32i. Konfirmasikan tipe modul penguat dan peringkat daya tertentu terhadap dokumentasi kelistrikan mesin sebelum pemasangan.

Q2. Apa yang membedakan seri αis dari seri αi standar? Penunjukan αis menunjukkan motor bingkai kecil ringkas dalam keluarga produk αi. Seri αis berbagi sistem encoder serial yang sama, kompatibilitas penguat, dan perilaku integrasi CNC seperti seri αi standar — perbedaannya adalah ukuran fisik dan rentang keluaran yang sesuai, bukan perbedaan dalam teknologi atau ekosistem.

Q3. Bisakah akhiran B103 diganti dengan varian B1xx lain selama penggantian? Tidak. Akhiran mengkodekan spesifikasi encoder dan konfigurasi konektor. Varian akhiran yang berbeda dalam nomor model dasar yang sama dapat memiliki geometri konektor atau protokol encoder yang tidak kompatibel. Selalu dapatkan pengganti menggunakan nomor suku cadang lengkap yang tepat dari pelat nama motor.

Q4. Apakah mengganti A06B-0085-B103 memerlukan entri parameter manual di pengontrol CNC? Penguat seri αi secara otomatis memuat parameter model motor standar dari ID encoder saat dinyalakan, sehingga pengenalan motor dasar bersifat otomatis. Parameter spesifik sumbu — batas perjalanan, pengaturan torsi, nilai akselerasi — bergantung pada mesin dan harus dipulihkan dari file cadangan parameter setelah penggantian selesai.

Q5. Apa yang harus diperiksa saat mengevaluasi A06B-0085-B103 yang diremanufaktur? Minimal, konfirmasikan bahwa pemulih mengganti bantalan, memeriksa dan memvalidasi rakitan encoder serial, dan melakukan uji kinerja fungsional terhadap spesifikasi motor Fanuc sebelum pengiriman. Minta dokumentasi tertulis dari proses pemulihan dan hasil pengujian, terutama untuk motor yang ditujukan untuk sumbu tugas berat atau kritis presisi.
