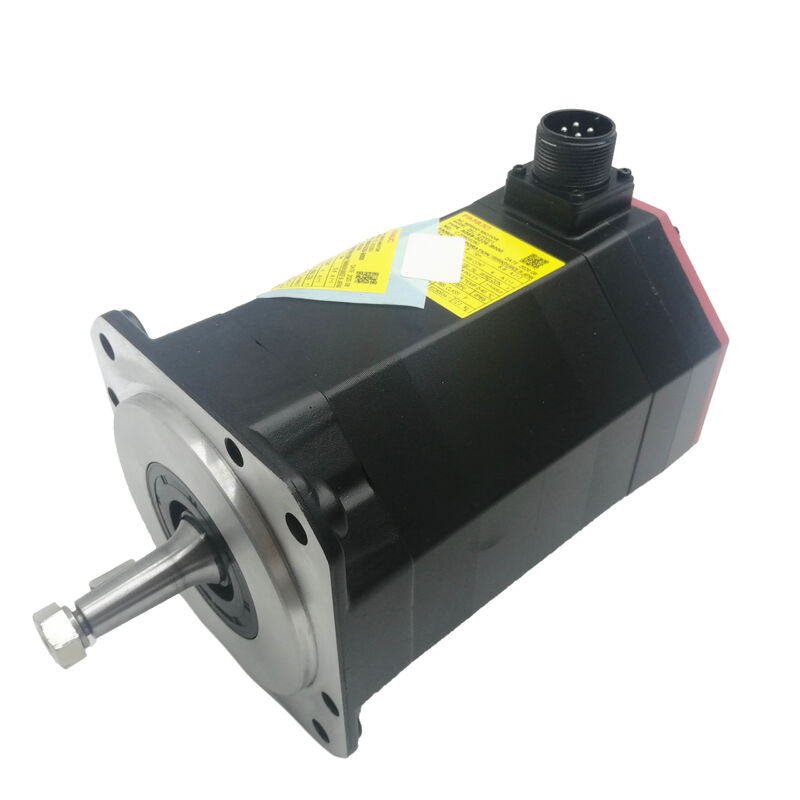

Motor Servo AC Fanuc A06B-0229-B300 — αiF 8/3000HV, Poros Taper, Rem 24V, Absolut A1000

Gambaran Umum Produk

Nomor Suku Cadang: A06B-0229-B300

Juga Dicari Sebagai: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Model Motor: αiF 8/3000HV (Alpha iF 8/3000 Tegangan Tinggi)

Klasifikasi: Motor Servo Tanpa Sikat AC Tegangan Tinggi Fanuc Alpha iF — Torsi Stall 8 Nm, 3.000 rpm, Poros Taper dengan Kunci, Rem Pegas 24V, Pulse Coder Absolut Alpha i A1000, IP65, Kelas 400V

Spesifikasi Teknis

Penandaan HV — Apa yang Diubah dan Mengapa Itu Penting

Semua yang ada di nomor suku cadang A06B-0229-B300 memiliki padanan dalam keluarga αiF standar 200V — rangka yang sama, torsi stall yang sama, konfigurasi poros taper dan rem yang sama. Satu huruf yang mengubah gambaran keseluruhan adalah HV.

HV adalah singkatan dari Tegangan Tinggi — dan dalam konteks Fanuc αiF, ini berarti motor ini dan amplifier yang cocok beroperasi dari pasokan daya kelas 400V daripada kelas 200V yang digunakan oleh seri αiF standar. Tegangan input motor adalah 364V bukan rentang ~149–200V dari varian standar. Amplifier mengambil daya dari pasokan tiga fasa 400V, menurunkan tegangan secara internal ke tegangan operasi motor, dan menggerakkan belitan motor melalui arsitektur kontrol servo yang sama seperti platform 200V.

Alasan praktis keberadaan sistem kelas 400V dalam desain mesin perkakas CNC adalah infrastruktur. Sebagian besar fasilitas industri di dunia — terutama di Eropa dan sebagian besar Asia — mendistribusikan daya tiga fasa 400V ke sirkuit mesin perkakas sebagai standar. Menjalankan sistem servo kelas 200V di pabrik 400V memerlukan transformator step-down untuk pasokan servo, menambah biaya, ruang panel, dan potensi titik kegagalan. Platform motor-dan-amplifier HV menghilangkan transformator tersebut dengan menerima pasokan 400V secara langsung.

Bagi pengguna akhir yang mengganti A06B-0229-B300 yang rusak, penandaan HV menciptakan satu batasan yang tidak dapat dinegosiasikan: penggantinya juga harus varian HV. Motor αiF 8/3000 200V standar — meskipun memiliki peringkat torsi dan kecepatan yang sama — tidak dapat disubstitusikan ke dalam sistem amplifier HV. Tegangan belitan motor, tegangan output amplifier, dan konfigurasi parameter sistem semuanya cocok dengan platform HV. Ini bukan risiko substitusi kecil; ini adalah ketidakcocokan konfigurasi yang akan mengakibatkan kesalahan sistem segera atau kerusakan motor.

8 Nm, Poros Taper, Rem: Tiga Keputusan Tertanam dalam Satu Nomor Suku Cadang

Tiga karakteristik mekanis dan kinerja yang menentukan dari A06B-0229-B300 — torsi stall, tipe poros, dan rem — masing-masing mencerminkan pilihan desain spesifik oleh pembuat mesin yang menentukan motor ini. Ketiganya harus direplikasi dalam penggantian yang sama persis.

Delapan Newton-meter torsi stall menempatkan motor ini di tengah-tengah rentang αiF HV yang produktif. Pada sekrup bola pitch 10mm dengan efisiensi 90%, 8 Nm menghasilkan gaya dorong aksial kontinu sekitar 4,5 kN — rentang beban sumbu meja pusat permesinan CNC ukuran sedang, penggerak kereta mesin bubut pada pusat putar sedang, atau sumbu linier sekunder pada mesin multi-sumbu yang lebih besar. Output daya kontinu 1,6 kW memberikan kinerja pemotongan berkelanjutan yang dibutuhkan sumbu-sumbu ini selama siklus pemesinan yang panjang tanpa melebihi peringkat termal motor.

Poros taper dengan kunci adalah antarmuka kopling pilihan industri mesin perkakas karena suatu alasan. Geometri taper mengarahkan sendiri hub kopling selama pemasangan — hub ditarik ke poros yang meruncing dan kontak kerucut secara otomatis menyelaraskan hub ke sumbu poros motor tanpa penyesuaian manual. Kunci mentransmisikan torsi melalui keterlibatan mekanis positif. Kombinasi ini berarti geometri kopling yang berulang di setiap peristiwa servis: lepaskan hub dengan penarik, pasang motor baru, pasang kembali hub, dan sumbu kembali ke hubungan geometris pra-servisnya dengan mekanisme penggerak.

Rem pegas 24V ada pada motor ini karena mesin yang dilayaninya membutuhkannya — kemungkinan sumbu vertikal atau umpan miring di mana beban gravitasi harus ditahan secara mekanis saat servo mati. Rem mengunci dengan gaya pegas ketika koil 24V dilepas tegangannya, yang berarti kehilangan daya apa pun — shutdown terencana, E-stop, kesalahan amplifier, trip listrik utama — menghasilkan penahanan poros mekanis yang segera dan otomatis. Tidak perlu kunci servo, tidak perlu sinyal kontrol, tidak perlu logika. Poros tertahan.

Rem 24V: Pegas Aktif, Aman, Tidak Opsional pada Sumbu Vertikal

Rem pegas aktif pada A06B-0229-B300 layak dipahami secara teknis, bukan hanya sebagai tanda centang pada lembar spesifikasi. Prinsip aman — pegas aktif, daya mati — adalah dasar arsitektur keselamatan mesin, dan setiap keputusan pemeliharaan yang melibatkan motor ini harus menghormatinya.

Dalam kondisi operasi normal, koil rem DC 24V diberi tegangan, menekan pegas dan melepaskan cakram rem. Poros berputar bebas di bawah kontrol servo. Saat servo mati — baik dari urutan pematian daya normal, perintah E-stop, atau kesalahan yang tidak direncanakan — koil rem dilepas tegangannya sebagai bagian dari urutan shutdown, pegas mengunci cakram, dan poros dijepit secara mekanis. CNC tidak perlu mengeluarkan perintah rem; rem mengunci secara otomatis sebagai akibat dari pelepasan daya.

Untuk sumbu Z vertikal pada pusat permesinan, ini berarti rakitan kepala spindel — yang berpotensi membawa rakitan spindel bermotor berat, pemegang alat, dan massa perlengkapan benda kerja apa pun — ditahan secara mekanis di tempatnya setiap kali mesin dimatikan, terlepas dari alasan shutdown. Untuk meja putar miring atau sumbu kemiringan, prinsip yang sama berlaku. Kunci servo saja tidak dapat memberikan jaminan ini; ini memerlukan amplifier aktif dan loop umpan balik yang berfungsi.

Ketika motor ini diganti, pengkabelan rem dan logika interlock harus disambungkan kembali dengan benar sebelum mesin dikembalikan ke produksi. Khususnya: verifikasi rem terlepas dengan benar saat daya diterapkan, konfirmasikan rem mengunci dengan benar saat daya dilepas, dan uji respons sumbu terhadap peristiwa E-stop sebelum menjalankan program produksi apa pun. Langkah-langkah verifikasi ini memakan waktu beberapa menit dan mencegah mode kegagalan yang diciptakannya jika diabaikan.

Encoder Absolut A1000: Posisi Dipertahankan Melalui Setiap Siklus Daya

Pulse coder absolut serial Alpha i A1000 pada A06B-0229-B300 memberikan 1.000.000 pulsa per putaran dengan posisi absolut multi-putaran yang dipertahankan melalui pematian daya oleh baterai cadangan di amplifier servo Fanuc αi HV.

Manfaat operasionalnya langsung: setiap penyalaan mengembalikan sumbu ke koordinat yang diketahui tanpa gerakan homing apa pun. Pada pusat permesinan ukuran sedang dengan beberapa sumbu αiF HV, ini berarti mesin siap dijalankan segera setelah dinyalakan — tidak ada lintasan homing yang diawasi, tidak perlu menunggu setiap sumbu mencapai penanda referensinya, tidak ada penundaan produksi di setiap awal giliran. Untuk mesin yang mengalami siklus daya yang sering atau yang harus pulih dari alarm dengan cepat, waktu kumulatif yang dihemat oleh operasi encoder absolut adalah angka produktivitas yang nyata.

Posisi absolut dipertahankan oleh baterai di amplifier servo, bukan di motor. Ganti baterai ini ketika CNC Fanuc mengeluarkan alarm baterai lemah. Baterai yang habis akan mengatur ulang penghitung multi-putaran, memerlukan referensi ulang sumbu satu kali untuk memulihkan koordinat mesin — pemulihan yang dapat dikelola, tetapi sepenuhnya dapat dihindari dengan pemeliharaan baterai yang tepat waktu.

Pada 1.000.000 hitungan per putaran, resolusi loop posisi berada pada skala nanometer pada pitch sekrup bola standar. Resolusi ini yang memberikan umpan balik berkualitas yang dibutuhkan CNC untuk mempertahankan toleransi dimensi yang ketat pada operasi pemesinan yang menuntut sambil mengkompensasi penyimpangan termal, beban sumbu, dan kesalahan pelacakan servo secara real-time.

Seri A06B-0229: Referensi Konfigurasi Lengkap

Semua varian dalam seri A06B-0229 berbagi bodi motor αiF 8/3000HV — torsi stall 8 Nm, 3.000 rpm, 364V, encoder absolut A1000. Tipe poros dan konfigurasi rem adalah faktor pembeda.

B300 adalah taper-plus-kunci, berrem, baseline IP65 standar untuk seri ini — konfigurasi yang ditentukan pada sumbu yang memerlukan pengulangan geometris kopling taper dan keamanan mekanis penahanan pegas aktif. Konfirmasikan akhiran yang tepat dari motor yang rusak sebelum memesan; konfigurasi poros dan rem adalah elemen kritis kopling dan keselamatan yang tidak dapat disubstitusikan antar varian tanpa konsekuensi.

Kompatibilitas Amplifier dan CNC

A06B-0229-B300 memerlukan amplifier servo seri Fanuc αi HV (αiSV HV) — varian tegangan tinggi dari modul αiSV, yang dirancang untuk menerima pasokan tiga fasa 400V dan menggerakkan belitan motor HV. Ini secara khusus adalah amplifier HV, bukan αiSV 200V standar. Kedua varian amplifier tidak dapat dipertukarkan, dan memasang motor HV ke amplifier αiSV 200V standar tidak mungkin dilakukan tanpa konfigurasi ulang sistem penggerak yang lengkap.

Platform CNC yang kompatibel meliputi Fanuc Seri 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i. CNC berkomunikasi dengan amplifier αiSV HV melalui tautan serat optik FSSB (Fanuc Serial Servo Bus) yang sama yang digunakan di seluruh seri αi — varian HV transparan bagi CNC di tingkat komunikasi.

Setelah memasang motor pengganti, verifikasi parameter sumbu CNC untuk tipe motor, kecepatan maksimum, dan batas arus sesuai dengan spesifikasi motor αiF 8/3000HV HV. Ketidaksesuaian parameter pada sistem HV menghasilkan gejala yang sama seperti pada sistem tegangan standar — servo tidak stabil, kesalahan arus berlebih, atau alarm termal — tetapi konsekuensi menjalankan batas arus yang terlalu besar dengan motor HV lebih parah karena tegangan bus lebih tinggi.

Aplikasi Khas

Penggerak sumbu umpan primer pada pusat permesinan CNC kelas 400V. Penggerak meja, sadel, dan quill X, Y, dan Z pada pusat permesinan vertikal dan horizontal yang dikontrol Fanuc αi HV di lingkungan infrastruktur 400V, di mana sistem motor-amplifier HV menghilangkan persyaratan transformator step-down.

Penggerak kereta dan slide silang pusat putar CNC. Penggerak kereta sumbu Z dan slide silang sumbu X pada pusat putar CNC format sedang yang beroperasi dari pasokan 400V, di mana torsi stall 8 Nm menangani gaya pemotongan dan massa sumbu dari rentang benda kerja pusat putar ukuran sedang.

Penggerak sumbu vertikal yang memerlukan rem. Umpan sumbu Z dan quill pada pusat permesinan di mana massa rakitan kepala spindel memerlukan penahanan mekanis saat servo mati, dan rem pegas 24V pada B300 menyediakan fungsi penahanan tersebut sebagai mekanisme mekanis yang aman.

Pusat permesinan multi-sumbu di fasilitas 400V Eropa dan Asia. Sistem permesinan apa pun yang dikontrol Fanuc αi HV yang beroperasi dari pasokan tiga fasa 400V di fasilitas manufaktur di mana infrastruktur 400V adalah standar dan sistem servo HV ditentukan untuk menghindari biaya transformator step-down.

FAQ

Q1: Mengapa model motor HV tidak dapat dipertukarkan dengan αiF 8/3000 standar — mereka memiliki peringkat torsi yang sama?

Torsi stall sama, tetapi sistem kelistrikannya sangat berbeda. Motor HV dililit untuk input 364V dari amplifier αiSV HV kelas 400V. Motor αiF 8/3000 standar dililit untuk ~149–200V dari amplifier αiSV kelas 200V. Menghubungkan motor HV ke amplifier 200V menghasilkan torsi yang tidak mencukupi karena tegangan salah untuk belitan. Menghubungkan motor standar ke amplifier HV berisiko kegagalan isolasi belitan segera. Amplifier, motor, dan kelas tegangan catu daya semuanya harus cocok. Jangan pernah mengganti antar varian HV dan standar.

Q2: Bisakah rem pada B300 dilepas secara permanen atau dilewati untuk menyederhanakan pengkabelan?

Tidak — tidak dengan aman, dan tidak pada sumbu vertikal atau miring. Rem 24V adalah mekanisme keselamatan, bukan fitur kenyamanan. Pada sumbu apa pun di mana beban gravitasi bekerja di sepanjang arah rotasi poros, rem adalah satu-satunya yang menahan sumbu saat servo mati. Melewati atau melepaskannya secara permanen berarti sumbu akan turun karena gravitasi kapan pun servo tidak aktif — E-stop, kesalahan amplifier, pematian daya. Pada mesin di mana rem merupakan bagian dari desain keselamatan asli, menghilangkan fungsinya mengubah arsitektur keselamatan mesin dengan cara yang memerlukan penilaian risiko formal, bukan jalan pintas pengkabelan.

Q3: Apakah encoder A1000 memerlukan siklus homing pada setiap penyalaan CNC?

Tidak. Alpha i A1000 adalah encoder absolut serial yang mempertahankan posisi poros multi-putaran melalui pematian daya melalui baterai cadangan di amplifier αiSV HV. Ketika CNC menyala, koordinat sumbu segera tersedia — tidak diperlukan lintasan pengembalian referensi dalam kondisi operasi normal. Satu pengecualian: jika baterai cadangan habis sepenuhnya, penghitung multi-putaran akan diatur ulang dan referensi ulang satu kali diperlukan. Ganti baterai ketika CNC mengeluarkan alarm baterai untuk menghindari ini.

Q4: Modul amplifier αiSV HV apa yang diperlukan untuk A06B-0229-B300?

Motor memerlukan amplifier servo seri Fanuc αi HV (αiSV HV) — khususnya modul yang diberi peringkat untuk kelas arus motor αiF 8/3000HV. Penandaan modul αiSV HV yang tepat harus dikonfirmasi dari dokumentasi kelistrikan mesin atau spesifikasi kabinet penggerak asli, karena ada beberapa peringkat arus dalam rentang amplifier HV. αiSV HV menerima pasokan tiga fasa 400V secara langsung. Amplifier αiSV standar yang dirancang untuk pasokan 200V tidak kompatibel dengan motor ini.

Q5: B300 menggunakan poros taper — apa prosedur yang benar untuk melepas hub kopling saat mengganti motor?

Hub kopling poros taper harus dilepas dengan penarik roda gigi yang tepat — khususnya penarik yang menerapkan gaya ekstraksi terhadap muka hub sambil bereaksi terhadap ujung poros. Jangan pernah menggunakan pasak, pahat, atau benturan pada badan hub untuk melepaskannya dari taper; metode ini merusak geometri lubang hub atau taper poros, yang membahayakan keterlibatan kopling di masa mendatang. Putar baut penarik keluar dari ujung poros untuk membersihkannya, pasang kaki penarik di belakang muka hub, dan terapkan gaya ekstraksi yang stabil. Setelah terlepas, periksa permukaan taper dan lubang dari keausan atau kerusakan mekanis sebelum memasang kembali. Pasang hub pada poros motor baru dengan kunci terpasang, tarik ke posisi aksial yang benar menggunakan baut penarik yang dikencangkan sesuai spesifikasi produsen kopling, dan verifikasi hub terpasang dengan benar sebelum menyambungkan kembali rangkaian penggerak.
