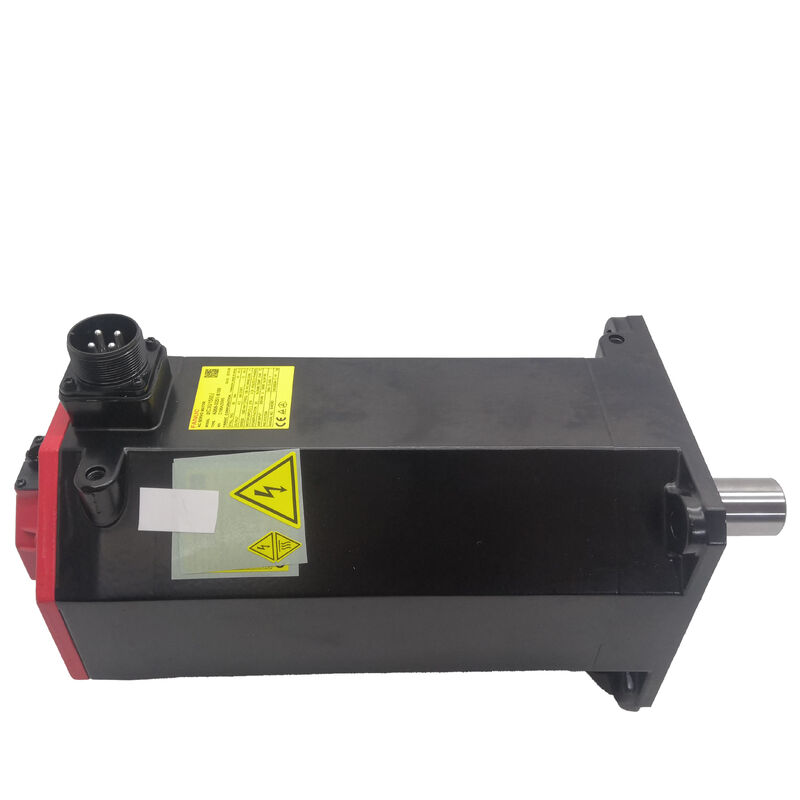

Motor Servo AC Fanuc A06B-0253-B400
αiF 30/4000, Poros Lurus, Rem 24V, Absolut A1000
Ikhtisar Produk
Nomor Suku Cadang: A06B-0253-B400
Juga Dicari Sebagai: A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
Model Motor: αiF 30/4000
Klasifikasi: Motor Servo Tanpa Sikat AC Seri Fanuc Alpha iF -- Torsi Stall 30 Nm, Kecepatan Maksimum 4.000 rpm, Poros Lurus Halus, Rem Aplikasi Pegas 24V, Pulse Coder Absolut Alpha i A1000, IP65
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Suku Cadang |
A06B-0253-B400 |
| Model Motor |
αiF 30/4000 |
| Torsi Stall |
30 Nm |
| Torsi Puncak |
40 Nm |
| Kecepatan Maksimum |
4.000 rpm |
| Fase |
3-fase |
| Pulse Coder |
Alpha i A1000 (serial absolut) |
| Resolusi Encoder |
1.000.000 pulsa/rev |
| Tipe Poros |
Lurus halus (SLK -- tanpa alur pasak) |
| Rem Elektromagnetik |
Aplikasi pegas 24V |
| Penyegelan |
IP65 (standar) |
| Kelas Isolasi |
Kelas F |
| Suhu Operasi |
0°C hingga +40°C |
| Amplifier yang Kompatibel |
Amplifier servo seri Fanuc αi (αiSV) |
| Kontrol yang Kompatibel |
Seri Fanuc 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Pengiriman |
Memerlukan angkutan (rangka besar) |
| Asal |
Jepang |
Torsi Stall 30 Nm – Dibuat untuk Tugas Poros Berat
A06B-0253-B400 menghasilkan torsi stall kontinu 30 Newton-meter dan torsi puncak 40 Nm selama akselerasi, memposisikannya di ujung atas jajaran αiF. Motor ini direkayasa untuk poros umpan utama yang berat pada mesin perkakas CNC format besar di mana torsi berkelanjutan di bawah beban pemotongan sangat penting.
Dengan torsi stall 30 Nm, motor ini dapat menahan gaya dorong aksial kontinu lebih dari 10 kN pada sekrup bola pitch 16mm, menjadikannya ideal untuk penggerak sadel pada pusat permesinan horizontal besar, penggerak meja pada pusat permesinan vertikal berat, atau poros geser silang pada pusat pembubutan CNC besar yang menangani tempaan berdiameter meter.
Rem Aplikasi Pegas 24V: Keamanan yang Direkayasa
Akhiran B400 mengonfirmasi rem elektromagnetik aplikasi pegas 24V yang beroperasi berdasarkan prinsip aman saat gagal. Ketika daya diterapkan, rem dilepaskan; ketika daya dilepas, pegas segera mengunci tanpa memerlukan sinyal kontrol.
Pada aplikasi poros vertikal, rem ini mencegah gerakan gravitasi rakitan berat selama shutdown, kejadian E-stop, atau gangguan daya, melindungi benda kerja dan perkakas dari kerusakan akibat poros jatuh.
Poros Lurus Halus: Kopling Torsi Tinggi
Poros lurus halus (SLK – tanpa alur pasak) mentransmisikan torsi sepenuhnya melalui gesekan antara lubang hub dan diameter luar poros. Pada torsi puncak 40 Nm, spesifikasi dan pemasangan kopling yang tepat sangat penting untuk mencegah selip di bawah akselerasi penuh.
Encoder Absolut A1000: Retensi Posisi
Menampilkan pulse coder serial absolut Alpha i A1000 dengan 1.000.000 pulsa per putaran, motor ini mempertahankan posisi multi-putaran melalui pemadaman daya melalui baterai cadangan. Ini menghilangkan kebutuhan siklus homing setelah setiap penyalaan dan memberikan verifikasi posisi segera untuk pemulihan mesin yang aman.
Catatan Pengiriman
A06B-0253-B400 adalah motor servo rangka besar yang memerlukan pengiriman melalui perusahaan angkutan. Rencanakan waktu transit angkutan dan konfirmasikan persyaratan pengiriman seperti layanan liftgate atau janji temu pengiriman terjadwal.
Referensi Konfigurasi Seri A06B-0253
| Nomor Suku Cadang |
Poros |
Alur Pasak |
Rem |
Encoder |
Penyegelan |
| A06B-0253-B000 |
Taper |
Ya |
Tidak Ada |
Absolut A1000 |
IP65 |
| A06B-0253-B100 |
Lurus |
Ya |
Tidak Ada |
Absolut A1000 |
IP65 |
| A06B-0253-B400 |
Lurus halus |
Tidak |
Pegas 24V |
Absolut A1000 |
IP65 |
| A06B-0253-B400#0100 |
Lurus halus |
Tidak |
Pegas 24V |
Absolut A1000 |
IP67 |
| A06B-0253-B300 |
Taper |
Ya |
Pegas 24V |
Absolut A1000 |
IP65 |
Aplikasi Khas
- Penggerak meja dan sadel utama pada pusat permesinan horizontal besar
- Penggerak poros vertikal pada VMC besar dan mesin gantry
- Penggerak kereta dan geser silang pusat pembubutan berat
- Umpan utama pusat permesinan 5-sumbu format besar
Pertanyaan yang Sering Diajukan
Mengapa rem 24V penting pada motor ini untuk aplikasi poros vertikal?
Kunci servo memerlukan daya amplifier aktif untuk menahan posisi. Rem aplikasi pegas 24V memberikan penahanan mekanis yang independen dari daya amplifier, secara otomatis mengunci saat daya dilepas untuk mencegah gerakan gravitasi poros berat.
Apa perbedaan antara varian IP65 dan IP67?
B400 standar memiliki penyegelan IP65 (perlindungan terhadap debu dan semprotan air). Varian B400#0100 ditingkatkan ke IP67 (perlindungan perendaman sementara hingga kedalaman 1 meter) untuk lingkungan dengan paparan cairan pendingin tinggi.
Apakah motor ini memerlukan homing setelah setiap penyalaan?
Tidak. Encoder absolut Alpha i A1000 mempertahankan posisi multi-putaran melalui pemadaman daya melalui baterai cadangan, menghilangkan kebutuhan untuk lintasan pengembalian referensi setelah siklus daya normal.
Motor apa yang dipasangkan dengan motor ini?
A06B-0253-B400 memerlukan amplifier servo seri Fanuc αi (αiSV) dengan peringkat arus yang sesuai. CNC yang kompatibel termasuk Seri Fanuc 0i-D/F, 16i, 18i, 21i, 30i, dan 31i.
Bisakah poros halus diganti dengan versi poros beralur?
Tidak. Konfigurasi poros harus sesuai dengan perangkat keras kopling yang ada. Untuk kopling beralur, gunakan A06B-0253-B100 (lurus beralur, tanpa rem) atau A06B-0253-B300 (taper beralur, dengan rem).
