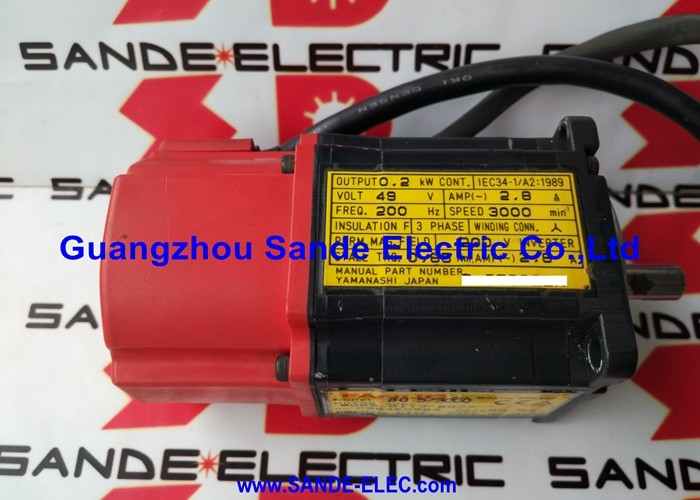

Fanuc A06B-0313-B169 Motor Servo AC — ZERO S, Poros Taper, Rem, Pulse Coder Serial A

Ikhtisar Produk

Nomor Suku Cadang: A06B-0313-B169

Juga Dicari Sebagai: A06B0313B169, FANUC A06B-0313-B169, Fanuc A06B0313B169

Model Motor: 0S (ZERO S)

Klasifikasi: Fanuc ZERO S Series Motor Servo Tanpa Sikat AC — Torsi Stall 2,9 Nm, 3.000 rpm, Poros Taper dengan Kunci, Rem Penahan yang Diterapkan Pegas, Pulse Coder Serial A (1.000.000 ppr)

Memahami Platform Motor Ini

A06B-0313-B169 adalah Fanuc ZERO S — motor servo AC dari generasi GE Fanuc yang menggerakkan banyak perkakas mesin CNC sebelum seri alpha mengambil alih. Banyak dari mesin tersebut masih beroperasi di fasilitas produksi hingga saat ini, dan ketika motor 0S rusak, penggantian yang sama persis adalah satu-satunya cara untuk kembali berproduksi tanpa peningkatan sistem penggerak yang mahal dan memakan waktu.

Memilih pengganti yang tepat memerlukan pemahaman tentang tiga hal tentang motor spesifik ini: kelas torsi dan kecepatan, konfigurasi poros dan rem, serta generasi encoder. Ketiganya terkunci oleh nomor suku cadang, dan salah satunya salah berarti pengganti tidak pas, tidak terhubung, atau tidak berfungsi dengan sistem kontrol yang ada.

A06B-0313-B169 adalah varian poros taper, Pulse Coder Serial A, dilengkapi rem dalam keluarga 0S. Setiap elemen deskripsi tersebut spesifik dan tidak dapat dipertukarkan.

Spesifikasi Teknis

ZERO S dalam Pohon Keluarga Servo Fanuc

Memposisikan A06B-0313-B169 dengan benar dalam jajaran motor historis Fanuc penting untuk pengadaan, kompatibilitas, dan perencanaan pemeliharaan jangka panjang.

Generasi ZERO S mendahului motor seri alpha yang paling banyak ditemui insinyur saat ini. Di era 0S — akhir 1980-an hingga pertengahan 1990-an — Fanuc memasok motor 0S sebagai motor servo bingkai kecil standar untuk perkakas mesin yang dikontrol oleh platform CNC Seri 0, 10, 11, dan 15. Motor menggunakan antarmuka encoder serial — Pulse Coder Serial A — yang merupakan teknologi encoder Fanuc pada generasi itu, menyediakan umpan balik posisi absolut melalui protokol data serial yang dirancang untuk dibaca oleh amplifier generasi 0S.

Motor seri alpha yang mengikuti menggunakan protokol encoder serial yang berbeda. Seri αi setelah itu menggunakan iterasi protokol lain. Motor 0S dan Pulse Coder Serial A-nya tidak kompatibel secara elektrik dengan amplifier seri alpha atau αi pada antarmuka encoder — dan ini adalah fakta kompatibilitas terpenting bagi siapa pun yang mencari motor ini. A06B-0313-B169 kembali ke mesin asalnya, terhubung ke generasi amplifier yang sama dengan yang dirancang untuknya. Tidak dapat diganti langsung ke sistem amplifier α atau αi tanpa peningkatan tingkat sistem.

Untuk mesin di mana sistem penggerak 0S tetap beroperasi — dan masih ada sejumlah besar mesin semacam itu yang beroperasi — A06B-0313-B169 adalah motor yang tepat. Tidak ada padanan modern yang dapat dipasang langsung ke mesin yang ada tanpa modifikasi.

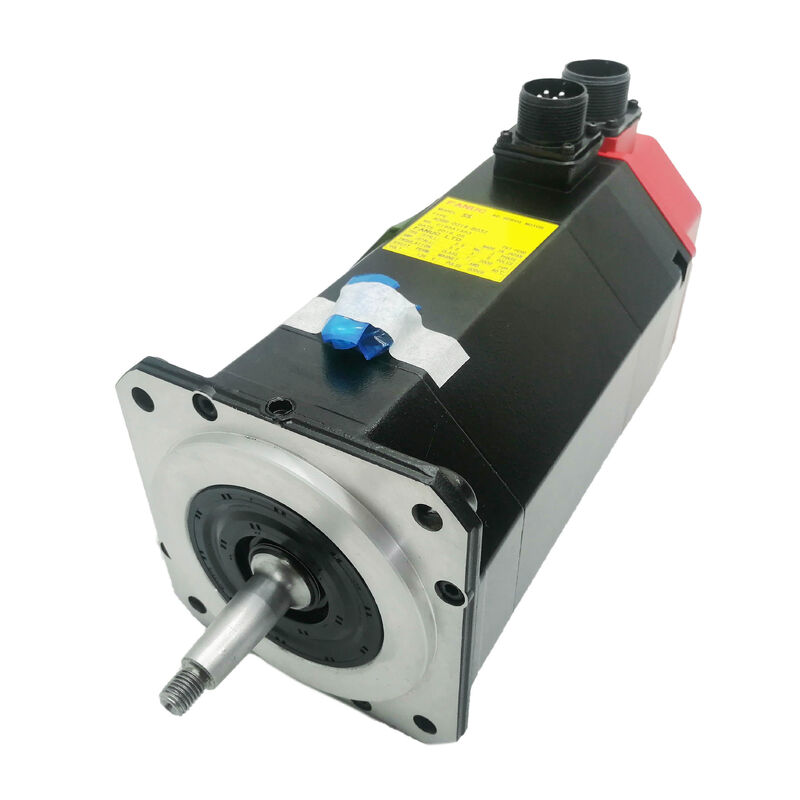

Poros Taper dengan Kunci: Dirancang untuk Layanan Jangka Panjang yang Aman

poros taper dengan kunci (TPR) pada A06B-0313-B169 adalah antarmuka kopling perkakas mesin standar untuk generasi motor ini. Memahami mengapa desain poros ini bertahan selama beberapa dekade desain motor Fanuc membantu menjelaskan mengapa ini penting untuk penggantian.

Geometri taper — sudut kerucut yang dimesin secara presisi di ujung poros motor — memusatkan hub kopling secara mandiri selama pemasangan. Saat hub ditarik ke taper menggunakan baut penarik ujung poros, permukaan kontak yang meruncing menarik hub ke keselarasan koaksial yang sempurna dengan poros motor secara otomatis. Tidak perlu alat perata, tidak perlu shim, tidak perlu coba-coba. Hub duduk di posisi yang sama setiap kali dipasang, yang berarti mekanisme yang digerakkan kembali ke hubungan geometris yang sama persis dengan poros motor setelah setiap peristiwa servis.

Kunci di alur kunci yang cocok membawa beban torsi melalui keterlibatan geser mekanis positif daripada hanya mengandalkan gesekan kontak taper. Pada torsi stall 2,9 Nm, kunci berada dalam kapasitas bebannya — fungsi utamanya di sini adalah mengamankan hub kopling terhadap rotasi relatif terhadap poros di bawah beban torsi terbalik dan getaran, bukan mentransmisikan torsi pada batas material kunci.

Untuk tujuan penggantian: ketika A06B-0313-B169 dipasang sebagai pengganti yang sama persis, hub kopling yang ada pada mesin sudah memiliki lubang taper dan lubang kunci yang tepat untuk poros ini. Pindahkan hub dari motor lama ke yang baru menggunakan penarik roda gigi yang tepat untuk pelepasan — jangan pernah menggunakan alat benturan atau baji pada kopling taper — dan tarik hub ke keterlibatan yang benar menggunakan baut penarik poros yang dikencangkan sesuai spesifikasi.

Rem Penahan yang Diterapkan Pegas: Keamanan yang Bekerja Tanpa Daya

Rem yang dipasang pada A06B-0313-B169 adalah desain yang diterapkan pegas — mekanisme fail-safe yang keadaan keterlibatannya saat daya mati bukanlah pilihan tetapi hukum fisika. Pegas mengaktifkan cakram rem secara mekanis ketika koil rem dilepas tegangannya. Daya diperlukan untuk melepaskan rem, bukan untuk menerapkannya.

Prinsip fail-safe ini berarti bahwa setiap kehilangan daya — pemadaman terencana, berhenti darurat, kesalahan amplifier, atau gangguan listrik — segera dan secara otomatis menghasilkan poros yang tertahan secara mekanis. Motor tidak dapat berputar sampai daya dipulihkan dan sengaja diterapkan ke koil rem untuk melepaskannya. Pada sumbu yang membawa beban gravitasi ke arah rotasi poros — sumbu quill vertikal, umpan miring, sumbu Z dengan kepala spindel berat — keterlibatan mekanis ini adalah satu-satunya hal yang mencegah penurunan yang tidak terkontrol saat servo mati.

Pada torsi stall 2,9 Nm, beban yang digerakkan motor ini sedang, tetapi massa yang sedang pun pada sumbu vertikal jatuh karena gravitasi dengan cara yang merusak perkakas, perlengkapan, atau benda kerja. Rem menahan sumbu statis terlepas dari arah atau besarnya beban dalam peringkatnya.

Varian tanpa rem dalam keluarga 0S — diidentifikasi dengan akhiran seri B yang berbeda — identik dengan B169 dalam konfigurasi torsi dan encoder tetapi tidak memiliki mekanisme ini. Pada sumbu horizontal tanpa komponen beban gravitasi di sepanjang arah rotasi poros, motor tanpa rem ditentukan dengan benar. Pada sumbu vertikal atau miring, varian rem — motor ini — adalah spesifikasi yang benar dan aman. Memasang pengganti tanpa rem untuk yang asli yang dilengkapi rem tidak dapat diterima pada sumbu ini tanpa tinjauan lengkap arsitektur keselamatan mesin.

Pulse Coder Serial A: Umpan Balik Absolut di Generasi 0S

Encoder yang dipasang pada A06B-0313-B169 adalah Pulse Coder Serial A — 1.000.000 pulsa per putaran, protokol absolut serial. Ini adalah generasi encoder yang dikembangkan Fanuc untuk keluarga motor 0S dan platform CNC Seri 0/10/11/15 pada masanya.

Absolut berarti tidak perlu homing saat dinyalakan. Pulse Coder Serial A mempertahankan posisi poros multi-putaran melalui peristiwa mati daya menggunakan baterai cadangan — biasanya terletak di motor atau di kotak baterai panel kontrol terkait tergantung pada arsitektur mesin spesifik. Ketika CNC dinyalakan, koordinat sumbu dipulihkan dari posisi absolut yang tersimpan tanpa memerlukan gerakan kembali referensi. Ini adalah keuntungan operasional yang signifikan untuk mesin generasi ini dibandingkan dengan sistem encoder inkremental yang mereka gantikan, dan tetap relevan secara operasional pada mesin apa pun di mana sistem penggerak ZERO S masih beroperasi.

Pada 1.000.000 hitungan per putaran, Pulse Coder Serial A menyediakan resolusi loop posisi dalam kisaran nanometer pada pitch sekrup bola yang umum — lebih dari cukup untuk persyaratan akurasi posisi generasi perkakas mesin yang dirancang untuk motor ini.

Catatan kompatibilitas penting: Pulse Coder Serial A adalah antarmuka encoder spesifik. Konektor, kabel, dan protokol serial spesifik untuk amplifier generasi 0S. Jangan mencoba menghubungkan Pulse Coder Serial A ke amplifier seri alpha atau αi — antarmukanya berbeda secara fisik dan elektrik. Saat mengganti A06B-0313-B169, pengganti harus membawa Pulse Coder Serial A yang sama. Varian encoder lain dalam keluarga 0S — inkremental 2000P, 3000P, varian resolusi tinggi — tidak kompatibel dengan pengaturan parameter amplifier yang sama dan akan memerlukan konfigurasi ulang amplifier minimal.

Pemeliharaan Baterai pada Sistem Encoder Absolut

Pulse Coder Serial A mempertahankan penghitung posisi absolut multi-putaran melalui baterai cadangan. Lokasi baterai spesifik bervariasi berdasarkan mesin — mungkin berada di rumah konektor motor, di kotak baterai panel kontrol mesin, atau di amplifier servo, tergantung pada bagaimana pembuat mesin mengimplementasikan sirkuit daya cadangan.

Ketika Fanuc CNC mengeluarkan alarm baterai untuk sumbu yang menjalankan motor 0S dengan Pulse Coder Serial A, segera ganti baterai. Menjalankan baterai hingga habis sepenuhnya akan mengatur ulang penghitung absolut, yang memerlukan sumbu untuk direferensikan kembali ke koordinat mesin. Pada mesin di mana posisi tanda referensi homing tidak mudah dipulihkan — atau di mana prosedur startup mesin tidak termasuk pengembalian referensi yang diawasi — habisnya baterai menyebabkan proses pemulihan yang lebih mengganggu daripada penggantian baterai sederhana.

Seri A06B-0313: Varian Utama

Semua varian dalam seri A06B-0313 berbagi bodi motor 0S yang sama dengan torsi stall 2,9 Nm dan kecepatan maksimum 3.000 rpm. Akhiran mengkodekan konfigurasi poros, rem, dan tipe encoder.

B169 membawa kunci di poros taper dan rem yang diterapkan pegas — konfigurasi keselamatan penuh untuk mesin di mana kopling memerlukan keterlibatan kunci positif dan sumbu memerlukan penahanan mekanis saat servo mati.

Kontrol dan Amplifier yang Kompatibel

A06B-0313-B169 beroperasi dengan generasi amplifier servo Fanuc ZERO-series — modul servo yang dirancang untuk platform CNC Seri 0, 0C, 0D, 10, 11, dan 15. Amplifier ini membaca protokol Pulse Coder Serial A secara langsung dan diparameterisasi untuk tipe motor 0S.

Motor ini tidak kompatibel dengan amplifier SVU seri Fanuc alpha atau amplifier αiSV seri Fanuc αi tanpa konversi tingkat sistem yang menggantikan baik amplifier maupun antarmuka encoder motor. Jika mesin yang menggunakan motor ini dipertimbangkan untuk peningkatan sistem penggerak, jalur peningkatan melibatkan penggantian baik amplifier maupun motor bersama-sama — motor Pulse Coder Serial A tidak dapat dipertahankan dengan amplifier generasi baru.

Aplikasi Khas

Sumbu umpan pusat permesinan CNC pada mesin yang dikontrol Seri 0. Penggerak sumbu umpan X, Y, dan Z pada pusat permesinan vertikal dan horizontal yang dikontrol Fanuc Seri 0, 0C, dan 0D di mana sistem penggerak 0S tetap beroperasi dan A06B-0313-B169 adalah spesifikasi motor asli.

Penggerak sumbu vertikal pada mesin bubut dan pusat permesinan CNC Seri 0. Aplikasi penggerak sumbu Z dan quill di mana rem yang diterapkan pegas memberikan penahanan keselamatan wajib saat servo mati untuk sumbu yang membawa beban gravitasi.

Penggerak sambungan robot Fanuc pada robot generasi pertama. Robot industri Fanuc generasi awal yang menggunakan keluarga motor 0S pada sambungan sumbu di mana encoder absolut Pulse Coder Serial A mendukung penyimpanan posisi sambungan melalui pemadaman daya pengontrol.

Penggerak umpan pusat pemesinan CNC multi-sumbu. Penggerak kereta dan lintasan silang sumbu Z dan X pada pusat pembubutan yang dikontrol Fanuc Seri 0T dan 0TC di mana motor 0S dengan Pulse Coder Serial A adalah spesifikasi penggerak sumbu asli.

FAQ

Q1: Apakah A06B-0313-B169 kompatibel dengan amplifier seri αi Fanuc modern?

Tidak — tidak secara langsung. A06B-0313-B169 menggunakan Pulse Coder Serial A, yang spesifik untuk generasi amplifier Fanuc ZERO-series. Amplifier seri αi Fanuc menggunakan protokol encoder serial dan antarmuka fisik yang sama sekali berbeda. Menghubungkan motor Pulse Coder Serial A ke amplifier αi akan memerlukan konversi sistem penggerak penuh — mengganti baik amplifier maupun motor — bukan sekadar penggantian motor. A06B-0313-B169 harus digunakan dengan amplifier servo generasi 0S asli yang terpasang di mesin.

Q2: B169 memiliki rem — apa yang terjadi jika sirkuit rem kehilangan daya secara tak terduga?

Rem pada A06B-0313-B169 diterapkan pegas — rem aktif secara mekanis ketika koil rem dilepas tegangannya, bukan saat diberi tegangan. Kehilangan daya suplai rem, karena alasan apa pun, menyebabkan rem aktif dan menahan poros segera. Desain fail-safe ini berarti bahwa kegagalan daya, kejadian E-stop, kesalahan amplifier, dan pemadaman terencana semuanya menghasilkan sumbu yang tertahan secara mekanis secara otomatis. Tidak diperlukan sinyal kontrol agar rem berfungsi saat shutdown — rem aktif secara default kapan pun daya listrik tidak ada.

Q3: Apakah Pulse Coder Serial A memerlukan siklus homing pada setiap penyalaan CNC?

Tidak. Pulse Coder Serial A adalah encoder absolut serial — ia menyimpan posisi poros multi-putaran melalui pemadaman daya menggunakan baterai cadangan. Ketika CNC dinyalakan, koordinat sumbu segera dipulihkan tanpa gerakan kembali referensi. Namun, ketika baterai cadangan habis dan penghitung absolut diatur ulang, prosedur referensi ulang satu kali diperlukan untuk menyinkronkan kembali posisi absolut ke sistem koordinat mesin. Ganti baterai ketika CNC mengeluarkan alarm baterai untuk menghindari hal ini.

Q4: Apakah B169 sama dengan B172 — dan bisakah mereka saling menggantikan?

Baik B169 maupun B172 berbagi bodi motor 0S yang sama, torsi stall 2,9 Nm, encoder Pulse Coder Serial A, dan rem yang diterapkan pegas. Perbedaan fungsional terletak pada poros: B172 adalah poros taper tanpa kunci, sedangkan B169 adalah poros taper dengan alur kunci yang dimesin. Jika hub kopling mesin memiliki lubang berpasak, B169 adalah pengganti yang tepat; jika menggunakan lubang taper polos tanpa kunci, B172 adalah yang tepat. Memasang poros berpasak di mana hub tidak memiliki alur kunci, atau sebaliknya, menciptakan ketidakcocokan kopling yang tidak dapat dirakit dengan benar.

Q5: Bisakah A06B-0313-B169 diperbaiki daripada diganti seluruhnya?

Ya. Keluarga motor 0S adalah platform yang mapan dan dapat diperbaiki. Fasilitas perbaikan motor servo Fanuc yang berkualitas dapat mengganti bantalan, membangun kembali atau menggulung ulang kumparan stator, mengganti unit encoder Pulse Coder Serial A, dan menyervis mekanisme rem yang diterapkan pegas. Untuk fasilitas yang memelihara mesin dengan sistem penggerak 0S di mana pengadaan motor 0S baru semakin menantang, perbaikan seringkali merupakan rute yang paling praktis dan hemat biaya. Program pertukaran inti juga tersedia dari beberapa pemasok. Saat mengirim motor untuk diperbaiki, gunakan fasilitas dengan pengalaman Fanuc 0S / GE Fanuc yang terdokumentasi — Pulse Coder Serial A memerlukan kalibrasi keselarasan spesifik setelah penggantian yang tidak dapat dilakukan dengan benar oleh fasilitas tanpa peralatan uji yang tepat.
