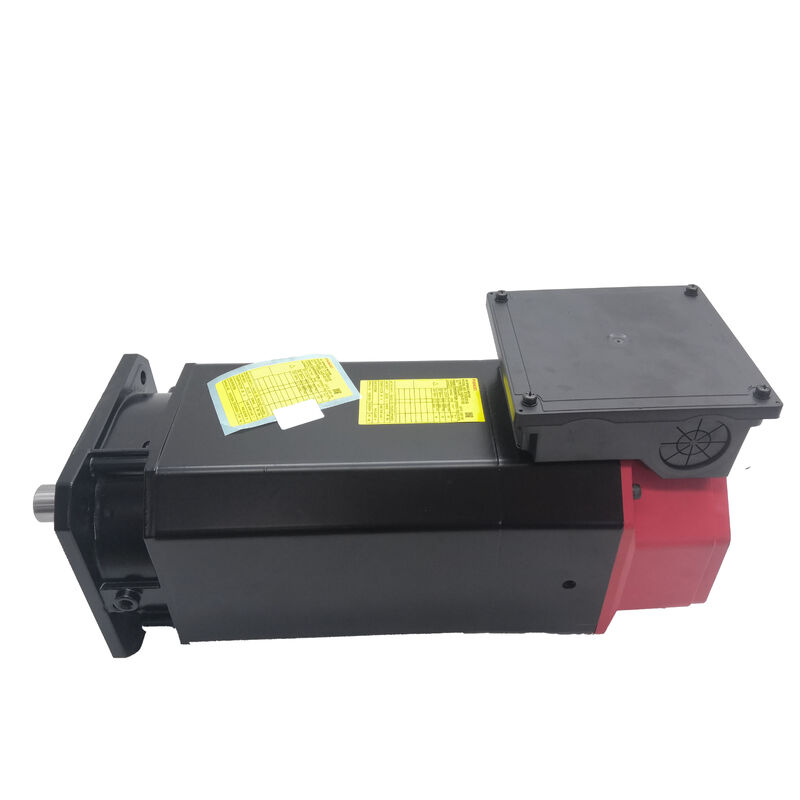

Fanuc A06B-1401-B105 AC Spindle Motor ?? αi 0,5/10,000, Flange Mount, Smooth Shaft, Sensor IMZ

Ringkasan Produk

Nomor Bagian:A06B-1401-B105

Juga dicari sebagai:A06B1401B105, FANUC A06B-1401-B105, FANUC A06B1401B105

Motor model:αi 0,5/10,000

Klasifikasi:Fanuc Alpha i Series AC Spindle Motor 0.5 kW, 10.000 RPM Kecepatan Maksimum, Flange Mount, Straight Smooth Shaft, Dibangun-in IMZ Sensor Magnetic, Tidak ada rem

Spesifikasi Teknis

Yang Terkecil di Keluarga Spindle αi dan Pilihan yang Tepat untuk Pekerjaan Spesifik

Pada0.5 kW dan 10.000 rpm, A06B-1401-B105 berada di ujung kompak dari kisaran motor spindle αi AC Fanuc.Ini bukan motor untuk penggoresan dalam pada billet besar atau pemotongan terputus berat pada bahan keras dan tidak pernah dimaksudkan untukMotor ini dirancang untuk alat mesin di mana sarung spindle secara fisik kecil, benda kerja dan alat yang sama kompak,dan kemampuan untuk mencapai dan mempertahankan kecepatan tinggi masalah lebih dari output torsi mentah.

Pusat pengeboran yang menangani benda kerja paduan aluminium, pusat pemesinan format kecil untuk komponen elektronik dan perangkat keras presisi, mesin bubut CNC kompak dalam kelas ayunan 100~200mm,dan mesin khusus untuk pengeboran PCB dan pekerjaan fitur mikro tepat di mana αi 0.5/10.000 termasuk. pada 10.000 rpm, bor diameter 1mm berjalan pada kecepatan permukaan yang dituntut pengeboran non-ferrous. pada 0.5 kW,daya tarik cukup sederhana bahwa desain listrik mesin tidak perlu untuk mengakomodasi anggaran daya spindle berat di atas daya sumbu servo.

Pengertian kunci adalah proporsi:A06B-1401-B105 bukanlah motor yang kurang spesifik yang dipasang untuk menghemat biaya ini adalah motor spindle berukuran yang benar untuk kelas tertentu dari mesin alat di mana benda kerja, alat, dan proses produksi sesuai dengan jendela operasi 0,5 kW / 10.000 rpm.Memaksa motor spindle yang lebih besar ke dalam paket mesin yang sama tidak akan meningkatkan kinerja pemotongan untuk beban mesin benar-benar melihatIni akan meningkatkan beban panas, berat motor, peringkat amplifier, dan anggaran daya kabinet tanpa memberikan torsi tambahan yang berguna pada kondisi operasi mesin dirancang untuk.

Sensor IMZ: Z-Pulse Magnetik Terbina untuk Orientasi dan Rigid Tapping

PeraturanIMZsebutan dalam deskripsi A06B-1401-B105 mengidentifikasi salah satu fitur motor yang paling penting secara operasional:sensor magnetik Z-impulse terintegrasidipasang di dalam tubuh motor.

Untuk memahami mengapa ini penting, pertimbangkan apa yang terjadi selama siklus tapping kaku. CNC memerintahkan spindle untuk berputar pada kecepatan yang tepat disinkronkan dengan kecepatan Z-axis feed,dengan pitch benang mendefinisikan rasio yang tepat dari putaran spindle untuk kemajuan linierSaat keran memasuki bahan dan mencapai kedalaman yang diprogram, spindle harus membalik pada kecepatan yang disinkronkan dengan tepat tanpa mengambang atau tergelincir di keran.Setiap kesalahan posisi sudut selama pembalikan ini menghasilkan benang robek atau cacat, atau keran yang rusak.

Mencapai tingkat sinkronisasi spindle-to-feed ini membutuhkan CNC untuk mengetahui posisi sudut spindle secara terus menerus sepanjang siklus, bukan hanya kecepatannya.Sensor IMZ memberikan pulsa referensi sekali per putaran pada posisi sudut yang tepat magnetik Z-pulsa yang digunakan Fanuc CNC untuk menyinkronkan spindle ke sumbu linierTanpa referensi ini, tapping kaku tidak tersedia dan mesin harus menggunakan pemegang keran terapung, mengorbankan konsistensi kedalaman benang dan akurasi pitch.

Orientasi spindleKetika CNC memerintahkan spindle untuk berhenti pada posisi sudut tertentu untuk perubahan alat, untuk beban benda kerja dalam posisi,atau untuk operasi sumbu C sensor IMZ adalah apa yang memungkinkan sistem penggerak untuk mengidentifikasi dan mengunci pada posisi sudutPada pusat pemesinan kecil di mana perubahan alat otomatis terjadi puluhan kali per shift, orientasi spindle yang dapat diandalkan adalah fungsi produksi yang kritis.

Integrasi sensor IMZ di dalam tubuh motor daripada sebagai perangkat yang dipasang secara eksternal terpisah adalah keuntungan kemasan: tidak ada kepala sensor eksternal untuk menyelaraskan,tidak ada kabel pengkode terpisah yang terhubung ke perangkat yang dipasang dari jarak jauh, tidak ada kopling mekanik antara sensor dan poros untuk memperkenalkan kesalahan sudut antara posisi poros yang sebenarnya dan apa yang dilaporkan sensor.

Flange Mount dan Smooth Shaft: Konfigurasi standar untuk kereta pendorong spindle kecil

Peraturanpemasangan flangedari A06B-1401-B105 memungkinkan motor untuk bolt langsung ke rumah spindle mesin atau muka penggerak bracket,menempatkan poros motor dalam keselarasan aksial dan radial yang tepat dengan input drive spindle tanpa memerlukan kaki pemasangan yang dapat disesuaikan atau keselarasan plat dasarPada mesin alat kecil di mana ruang terbatas dan motor berada dekat atau di dalam struktur mesin, pemasangan flange adalah pendekatan standar.

Peraturanporos lurus halus (SLK tidak ada keyway)mentransmisikan torsi ke penggerak spindle melalui hub kopling yang dikunci gesekan. pada 0,5 kW, torsi yang ditransmisikan melalui kopling sederhana,dan kopling penjepit split-hub yang ditentukan dengan benar memberikan transmisi torsi yang dapat diandalkan tanpa konsentrasi tegangan yang dimasukkan keyways di diameter poros kecilPoros halus juga membuat kopling lebih mudah dipasang dan dilepas selama servis tanpa perlu menangani dan menyimpan kunci yang cocok dan menjaga keyway bersih dan tidak rusak.

Untuk mesin yang desain penggeraknya membutuhkan poros dengan kunci dimana hub kopling dirancang di sekitar keterlibatan kunci positif A06B-1401-B155adalah varian poros dengan kunci dalam keluarga αi 0,5/10.000 yang sama. Torsi, kecepatan, sensor, dan pemasangan identik; hanya konfigurasi poros yang berbeda.Konfirmasi jenis poros pada motor yang rusak sebelum memesan penggantian.

Kompatibilitas Amplifier dan CNC

A06B-1401-B105 beroperasi denganFanuc αi series spindle amplifier (αiSP)Pada 0,5 kW, unit αiSP 2.2 atau unit αiSP 1.5 kompak dalam rentang amplifier αi adalah pasangan yang tepat tergantung pada konfigurasi mesin tertentu.Motor terhubung ke amplifier melalui standar Fanuc αi spindle motor daya dan sinyal kabel set.

Platform CNC yang kompatibel meliputiFanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32iMotor ini tidak kompatibel dengan ampli spindle seri α (non-i) asli, yang menggunakan antarmuka drive motor yang berbeda, atau dengan drive spindle seri Fanuc β (beta).

Saat memasang motor ini sebagai pengganti pada mesin yang memiliki model yang sama dalam penggunaan, pastikan bahwa parameter spindle CNC motor tipe kode, pengaturan kecepatan maksimum,dan parameter rasio gigi bertepatan dengan αi 0.5/10.000 spesifikasi sebelum mengembalikan mesin ke produksi. ketidakcocokan parameter pada motor spindle dapat menghasilkan kesalahan kecepatan, kesalahan amplifier,atau perilaku orientasi spindle yang salah yang tidak mencerminkan kesalahan mekanis pada motor itu sendiri.

Seri A06B-1401: Varian Sekilas

Seri A06B-1401 mencakup motor αi 0,5/10.000 dalam beberapa konfigurasi poros dan sensor.Mengetahui varian mana yang dipasang pada mesin sebelum memesan sangat penting .

B105 adalah garis dasar tanpa rem, poros halus, IMZ-equipped configuration — the most common variant for small machining centres and drill-tap machines where no gravity-load holding requirement exists and the coupling design uses a smooth bore clamp hub.

Aplikasi Tipikal

Pusat bor CNC yang kompak.Pusat pengolahan bor-tap format kecil yang menangani paduan aluminium, kuningan, dan plastik teknik pada kecepatan spindle tinggi, di mana 10,000 rpm memungkinkan pemotongan produktif dengan alat berdiameter kecil dan sensor IMZ mendukung pemotongan kaku tanpa pemegang keran terapung.

Pusat pemesinan CNC presisi untuk elektronik dan komponen mikro.VMC yang memproduksi komponen perangkat keras presisi, badan konektor dan kandang elektronik di mana amplop benda kerja dan diameter alat sesuai dengan kisaran kecepatan dan daya αi 0,5/10.000,dan kebutuhan permukaan akhir mendapatkan keuntungan dari kecepatan spindle yang tinggi dengan getaran rendah.

Mesin bubut CNC kecil.Pusat putar kompak dalam kelas ayunan 100×200 mm di mana spindle digerakkan oleh motor spindle αi eksternal,sensor IMZ memberikan umpan balik posisi untuk mengetuk kaku pada sumbu Y (jika dipasang), dan 10.000 rpm mendukung kecepatan permukaan yang tinggi pada benda kerja berdiameter kecil.

Mesin pengeboran PCB dan platform mesin mikro.Peralatan CNC khusus untuk pengeboran lubang PCB, penggilingan mikro, dan ukiran fitur halus di mana diameter alat kecil dan persyaratan kecepatan permukaan yang menuntut membuat 10,000 rpm kecepatan spindle tidak hanya berguna tetapi diperlukan.

Penggantian mesin yang saat ini berjalan A06B-1401-B105.Setiap mesin Fanuc αi-dikendalikan yang awalnya dibangun di sekitar αi 0,5/10,000 motor poros halus di mana motor yang dipasang telah gagal dan membutuhkan penggantian yang sama untuk mengembalikan produksi.

FAQ

Pertanyaan 1: Apa yang sebenarnya dilakukan fitur IMZ pada motor ini dalam prakteknya?

IMZ adalahsensor magnetik Z-impulse built-inyang menghasilkan satu pulsa referensi per putaran spindle pada posisi sudut tetap.Tekan kaku️ menyinkronkan rotasi spindle dengan Z-axis feed selama siklus mengetuk sehingga pitch benang dikendalikan secara mekanis daripada tergantung pada pemegang keran terapungorientasi spindle- Menghentikan dan menahan spindle pada posisi sudut yang diperintahkan untuk perubahan alat atau operasi sumbu C. Tanpa sinyal IMZ yang berfungsi,Tekan kaku dan orientasi spindle tidak tersedia pada mesin yang kompatibel.

T2: Apakah B105 memiliki poros yang berbeda dari B155 ¢ dan apakah itu penting untuk diganti?

Ya, itu penting.B105 memiliki poros lurus halus tanpa keyway (SLK);B155 memiliki poros tombol. Hub kopling pada drive spindle mesin dicocokkan dengan satu jenis poros tertentudan lubang hub kunci tidak akan cocok dengan benar pada poros halus tanpa kunci yang cocok. Selalu konfirmasi jenis poros pada motor asli sebelum memesan. Jika motor yang diganti adalah B105, memesan B105; jika itu adalah B155, memesan B155.

Q3: Fanuc spindle amplifier yang mana yang cocok dengan A06B-1401-B105?

Motor ini membutuhkanFanuc αi series spindle amplifier (αiSP)Pada 0,5 kW, modul αiSP yang sesuai untuk kelas daya motor ini harus ditentukan oleh dokumentasi listrik pembuat mesin.Fanuc Seri 0i-D, 0i-F, 16i, 18i, 21i, 30i, dan 31iMotor ini tidak kompatibel dengan drive spindle seri α (non-i) asli atau dengan amplifier spindle seri Fanuc β, yang menggunakan antarmuka dan struktur parameter yang berbeda.

T4: Apakah perlu pertukaran inti saat memesan bagian ini?

Permintaan pertukaran inti bervariasi menurut pemasok.dasar pertukaran intiArtinya unit yang rusak yang dapat dibangun kembali harus dikembalikan sebagai syarat transaksi, atau biaya inti tambahan berlaku.Kebijakan ini memungkinkan pemasok untuk mempertahankan persediaan yang dibangun kembali dan menjaga harga yang lebih kompetitif daripada membeli langsung tanpa pertukaranJika motor yang rusak telah mengalami kerusakan fisik pada rumah atau poros, konfirmasi dengan pemasok apakah unit memenuhi syarat sebagai inti pertukaran yang valid sebelum mengirimkannya.

T5: Bisakah motor ini diperbaiki daripada diganti langsung?

Ya. A06B-1401-B105 adalahmotor yang dapat diperbaikiFanuc memiliki fasilitas perbaikan motor spindle yang berkualitas yang dapat mengatasi mode kegagalan yang paling umum: penggantian bantalan (penyebab paling sering dari kegagalan motor spindle dalam layanan),perbaikan atau rewind stator setelah kegagalan isolasi, penggantian sensor IMZ, dan perbaikan poros atau penggantian setelah kerusakan mekanis.perbaikan seringkali merupakan cara yang lebih cepat dan lebih hemat biaya terutama untuk fasilitas yang memiliki motor cadangan yang tersedia untuk menjaga mesin berjalan sementara unit yang gagal melalui siklus perbaikanSelalu gunakan fasilitas perbaikan dengan pengalaman Fanuc spindle motor terdokumentasi dan kemampuan untuk menjalankan-tes motor pada amplifier αi kompatibel setelah perbaikan.
