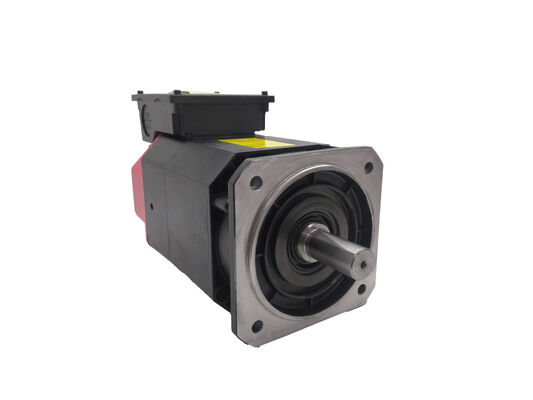

Fanuc A06B-1420-B900#F321 — αiI 1/24.000 Motor Spindel AC Terintegrasi, Konfigurasi Khusus 24.000 RPM

Gambaran Produk

Nomor Suku Cadang: A06B-1420-B900#F321

Juga Dicari Sebagai: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Model Motor: αiI 1/24.000

Tipe: Motor Spindel AC Terintegrasi (BM) — Konfigurasi Khusus

Klasifikasi: Motor Spindel Kecepatan Tinggi Terintegrasi Seri Fanuc Alpha i — Kecepatan Maksimum 24.000 RPM, Dudukan Flensa, Lubang Halus, Antarmuka Encoder Belakang, Kompatibel dengan Penguat αiSP

Apa Sebenarnya Motor Ini

Sebelum memesan, poin ini perlu diperjelas: A06B-1420-B900#F321 bukanlah motor servo AC konvensional jenis yang dipasang di luar dan terhubung ke spindel mesin melalui kopling atau sabuk. Ini adalah motor spindel terintegrasi — rakitan stator dan rotor tanpa bingkai yang terintegrasi langsung di dalam rumah kartrid spindel selama pembuatan asli mesin. Poros spindel dan rotor motor adalah komponen yang sama. Spindel mesin adalah poros motor.

Desain ini — terkadang disebut spindel bermotor atau spindel-motor integral — menghilangkan setiap elemen mekanis yang berada di antara motor konvensional dan alat potong: tidak ada kopling, tidak ada sabuk, tidak ada tahap roda gigi perantara. Hasilnya adalah spindel yang dapat berjalan pada kecepatan yang tidak dapat dicapai oleh sistem penggerak mekanis secara fisik, tanpa getaran yang diperkenalkan oleh sabuk atau kopling, dan dengan dinamika rotasi yang sepenuhnya ditentukan oleh desain bantalan spindel dan karakteristik motor itu sendiri.

A06B-1420-B900#F321 adalah rakitan motor terintegrasi spesifik di jantung salah satu kartrid spindel tersebut, dengan peringkat kecepatan maksimum 24.000 rpm.

Spesifikasi Teknis

24.000 RPM: Kasus Rekayasa untuk Motor Terintegrasi

Dua puluh empat ribu putaran per menit tidak dapat dicapai dengan motor spindel yang digerakkan sabuk atau terhubung kopling konvensional. Pada kecepatan tersebut, elemen mekanis transmisi — sabuk, puli, kopling, bantalan perantara — menghasilkan panas, getaran, dan gaya ketidakseimbangan yang membatasi kecepatan yang dapat dicapai atau merusak transmisi dalam waktu singkat. Pemesinan berkecepatan tinggi pada 24.000 rpm menuntut pendekatan yang berbeda: letakkan motor di dalam spindel dan hilangkan transmisi sepenuhnya.

Itulah yang dilakukan oleh A06B-1420-B900#F321. Terintegrasi langsung ke dalam kartrid spindel, gulungan stator dililitkan ke dalam rumah spindel, dan rotor ditekan atau disusutkan ke poros spindel. Ketika penguat mengaktifkan medan stator, poros — dan segala sesuatu yang terpasang padanya, termasuk dudukan alat dan alat potong — berputar langsung sebagai respons. Tidak ada mekanika perantara. Tidak ada getaran yang diperkenalkan oleh variasi tegangan sabuk. Tidak ada resonansi dari kekakuan torsi kopling. Hanya spindel, penyangga bantalan, dan medan motor.

Hasil praktis untuk pemesinan sangat signifikan. Pada 24.000 rpm dengan frais ujung berdiameter kecil, kecepatan permukaan yang akan membutuhkan pemotong berukuran sangat besar pada kecepatan spindel konvensional menjadi tersedia dengan perkakas presisi tinggi yang ringkas. End mill bola berdiameter kecil pada baja cetakan, operasi penyelesaian paduan aluminium, pengeboran PCB, dan kontur detail halus pada material keras semuanya mendapat manfaat dari kombinasi kecepatan tinggi dan rotasi bebas getaran yang disediakan oleh motor terintegrasi.

Konfigurasi Khusus #F321

Akhiran #F321 mengidentifikasi unit ini sebagai konfigurasi pabrik khusus dari motor terintegrasi A06B-1420-B900 — berbeda dari varian #0321 standar yang muncul di katalog reguler Fanuc.

Dalam konvensi penamaan motor spindel terintegrasi Fanuc, digit akhiran mengkodekan konfigurasi fisik rakitan motor: geometri flensa, antarmuka lubang, posisi pemasangan encoder, dan opsi khusus. #F321 adalah rakitan khusus pabrik, diproduksi sesuai spesifikasi desain kartrid spindel pembuat mesin tertentu. Ini berarti diameter luar stator, dimensi lubang rotor, pengaturan pemasangan encoder, dan geometri saluran air pendingin semuanya cocok dengan satu desain kartrid spindel tertentu.

Ini memiliki implikasi praktis langsung: A06B-1420-B900#F321 bukanlah pengganti universal untuk motor terintegrasi apa pun yang berjalan pada 24.000 rpm. Ini adalah pengganti yang tepat khusus untuk kartrid spindel yang awalnya dirancang. Dimensi fisik harus cocok — motor terintegrasi yang tidak pas dengan lubang stator rumah spindel, atau yang lubang rotornya tidak dapat menampung poros spindel, tidak dapat dipasang terlepas dari kesesuaian peringkat kecepatan.

Selalu konfirmasikan nomor suku cadang secara tepat — #F321 dan #0321 dan #F621 adalah rakitan fisik yang berbeda meskipun mereka berbagi peringkat kecepatan dan penunjukan model dasar yang sama.

Penggantian Motor Terintegrasi: Apa yang Terlibat

Mengganti motor spindel terintegrasi adalah pekerjaan yang secara fundamental berbeda dari mengganti motor servo yang dipasang di luar. Tidak ada konektor yang dilepas, tidak ada baut kopling yang dilepas, tidak ada pengencang dudukan kaki yang dilepas. Stator dan rotor motor terintegrasi adalah bagian dari struktur kartrid spindel.

Proses penggantian tipikal pada mesin dengan motor ini melibatkan:

Pelepasan kartrid spindel. Seluruh rakitan spindel — rumah, bantalan, rotor, stator, dan semua koneksi pendinginan dan sensor terkait — dilepas dari mesin sebagai satu unit. Ini adalah pembongkaran presisi yang memerlukan perkakas yang benar dan nilai torsi yang terdokumentasi.

Perbaikan spindel. Gulungan stator yang rusak atau rakitan rotor dilepas atau diekstraksi dari rumah spindel, dan stator A06B-1420-B900#F321 yang baru dipasang ke dalam rumah dengan kesesuaian interferensi dan keselarasan yang benar. Penggantian bantalan adalah praktik standar selama perbaikan spindel apa pun — bantalan adalah komponen berperingkat presisi dan tidak digunakan kembali saat spindel dibongkar.

Verifikasi keseimbangan dinamis. Setelah perakitan ulang, spindel diseimbangkan secara dinamis. Pada 24.000 rpm, ketidakseimbangan sisa apa pun menciptakan gaya dan getaran yang melebihi peringkat beban bantalan dan mengkompromikan kinerja pemotongan. Keseimbangan tidak dapat dilewati atau ditunda.

Penyelarasan encoder. Antarmuka encoder belakang harus diselaraskan sesuai spesifikasi setelah perakitan ulang. Encoder yang tidak selaras menghasilkan kesalahan umpan balik kecepatan yang menyebabkan kesalahan penguat spindel atau kontrol kecepatan yang tidak stabil.

Bagi sebagian besar pengguna, perbaikan spindel dengan penggantian motor terintegrasi adalah pekerjaan untuk fasilitas servis spindel yang berkualifikasi, bukan pekerjaan pemeliharaan di lantai pabrik. Presisi pemasangan bantalan, persyaratan keseimbangan, dan penyelarasan encoder semuanya menuntut peralatan dan kontrol proses yang biasanya tidak dimiliki oleh bengkel pemeliharaan umum.

Kompatibilitas Penguat dan CNC

A06B-1420-B900#F321 memerlukan penguat seri Fanuc αiSP (Alpha i Spindle) — modul penggerak spindel dalam kabinet penggerak seri Fanuc αi. Peringkat modul penguat spesifik harus sesuai dengan kelas daya motor; αiI 1/24.000 pada tingkat keluaran ini berpasangan dengan unit αiSP yang sesuai untuk konfigurasi penggerak mesin.

Platform CNC yang kompatibel termasuk Fanuc Seri 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i. Motor tidak kompatibel dengan penguat spindel seri α asli (non-i), yang menggunakan antarmuka penggerak dan arsitektur kontrol yang berbeda.

Referensi silang A04B-0099-H062#24K mengidentifikasi kit kabel atau antarmuka yang terkait untuk konfigurasi konektor dan encoder spesifik motor ini — konfirmasikan referensi ini dengan dokumentasi kelistrikan mesin saat mencari komponen pengkabelan terkait.

Platform Mesin Khas

A06B-1420-B900#F321 dirancang ke dalam kartrid spindel mesin perkakas spesifik yang berjalan pada sistem kontrol Fanuc αi. Kategori mesin yang menggunakan spindel terintegrasi 24.000 rpm jenis ini meliputi:

Pusat pemesinan vertikal berkecepatan tinggi untuk cetakan dan mati. VMC 3-sumbu dan 5-sumbu yang dirancang untuk penyelesaian logam keras dan pemesinan kontur kompleks pada baja perkakas dan material yang dikeraskan, di mana 24.000 rpm memungkinkan pemotongan efektif dengan frais ujung berdiameter kecil dan radius pada kecepatan permukaan yang produktif.

Mesin pengeboran dan penyadapan berkecepatan tinggi. Pusat bor-tap khusus dan platform pemesinan siklus tinggi untuk benda kerja paduan aluminium dan non-ferrous, di mana 24.000 rpm menyediakan kecepatan spindel yang dibutuhkan untuk menjalankan bor dan tap berdiameter kecil pada parameter pemotongan optimal mereka tanpa penalti waktu siklus.

Pusat pemesinan grafit dan komposit. Mesin yang dirancang untuk pemesinan elektroda grafit (perkakas EDM), pemangkasan serat karbon, dan penyelesaian komponen komposit, di mana kecepatan spindel tinggi dikombinasikan dengan kedalaman pemotongan ringan menghasilkan hasil permukaan yang halus pada material yang merespons kecepatan permukaan tinggi.

Platform pemesinan multi-sumbu presisi. Pusat pemesinan 5-sumbu dan sistem pemesinan gabungan di mana desain ringkas motor spindel integral dan tidak adanya elemen transmisi memungkinkan jejak mesin yang lebih kecil dan akses yang lebih baik ke geometri benda kerja yang kompleks.

FAQ

T1: Apakah ini motor servo standar atau sesuatu yang berbeda?

A06B-1420-B900#F321 adalah motor spindel AC terintegrasi (built-in) — bukan motor servo konvensional yang dipasang di luar. Ini adalah rakitan stator dan rotor tanpa bingkai yang dirancang untuk dipasang di dalam rumah spindel, di mana rotor dipasang langsung pada poros spindel. Tidak ada fitur poros eksternal, muka flensa, atau dudukan kaki seperti pada motor servo standar. Penggantian memerlukan pembongkaran spindel oleh fasilitas servis spindel yang berkualifikasi, bukan penggantian motor standar.

T2: Apakah varian #F321 cocok untuk semua aplikasi spindel Fanuc 24.000 rpm?

Tidak. #F321 adalah konfigurasi pabrik khusus dengan diameter luar stator, dimensi lubang rotor, geometri saluran pendingin, dan pemasangan encoder yang spesifik yang cocok dengan satu desain kartrid spindel tertentu. Varian akhiran lain (#0321, #F621, dll.) dalam seri A06B-1420-B900 yang sama memiliki dimensi fisik yang berbeda. Selalu konfirmasikan nomor suku cadang yang tepat — khususnya akhiran lengkap — cocok dengan motor yang rusak sebelum memesan. Motor terintegrasi yang tidak cocok dengan geometri rumah spindel secara fisik tidak dapat dipasang.

T3: Penguat Fanuc mana yang kompatibel dengan motor ini?

A06B-1420-B900#F321 memerlukan penguat seri Fanuc αiSP — modul penggerak spindel yang digunakan dalam kabinet penggerak seri Fanuc αi. Ini kompatibel dengan Fanuc CNC Seri 0i, 15i, 16i, 18i, 21i, 30i, dan 31i pada platform αi. Ini tidak kompatibel dengan penggerak spindel seri α asli (non-i). Saat mengganti motor, verifikasi pengaturan parameter penguat untuk tipe motor dan kecepatan maksimum sesuai dengan spesifikasi αiI 1/24.000.

T4: Bisakah motor ini diperbaiki daripada diganti?

Ya — A06B-1420-B900#F321 adalah unit yang dapat diperbaiki, dan fasilitas perbaikan motor spindel Fanuc yang berkualifikasi menawarkan layanan penggulungan ulang dan perbaikan untuk stator dan rakitan rotor yang rusak. Perbaikan seringkali merupakan jalur yang lebih hemat biaya untuk motor yang mengalami kegagalan gulungan atau kerusakan bantalan, dibandingkan dengan mencari unit baru atau tukar tambah. Program tukar inti juga tersedia dari beberapa pemasok, di mana unit yang rusak dikirim sebagai kredit inti terhadap pengganti yang diperbaiki. Waktu tunggu perbaikan bervariasi tergantung pada sifat kegagalan dan ketersediaan suku cadang — untuk mesin dengan jadwal produksi yang tidak dapat menyerap waktu henti yang lama, memiliki unit tukar yang teruji tersedia secara paralel dengan mengirim motor yang rusak untuk diperbaiki adalah strategi mitigasi risiko yang praktis.

T5: Mengapa pemeriksaan keseimbangan dinamis diperlukan setelah memasang motor terintegrasi?

Pada 24.000 rpm, bahkan ketidakseimbangan massa kecil dalam rakitan berputar menciptakan gaya sentrifugal yang signifikan. Hubungan antara ketidakseimbangan dan gaya bersifat non-linear dengan kecepatan — ketidakseimbangan sisa yang tidak akan menimbulkan efek yang terlihat pada 3.000 rpm menghasilkan gaya yang berkali-kali lebih besar pada 24.000 rpm. Gaya-gaya ini membebani bantalan spindel secara siklis, mempercepat kelelahan, menghasilkan getaran yang muncul langsung di permukaan yang dimesin, dan dapat menyebabkan kegagalan bantalan dalam waktu yang jauh lebih singkat daripada umur bantalan normal. Keseimbangan bukanlah pilihan setelah perbaikan spindel — ini adalah langkah komisioning wajib yang secara langsung menentukan berapa lama spindel yang diperbaiki akan bertahan dan seberapa baik kinerjanya.
