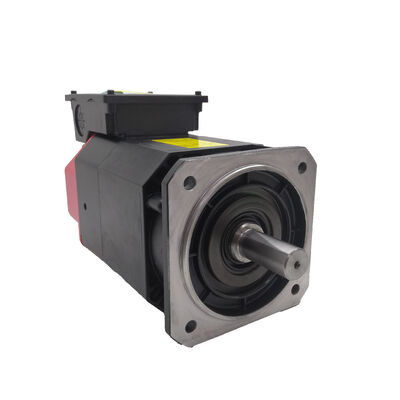

Fanuc A06B-1467-B123#0A21 αiT 8/12,000 Motor Spindle AC melalui pendingin, Flang Mount, Sensor Belakang

Ringkasan Produk

Nomor Bagian:A06B-1467-B123#0A21

Juga dicari sebagai:A06B1467B123, FANUC A06B-1467-B123, A06B-1467-B123 0A21

Motor model:αiT 8/12,000

Klasifikasi:Fanuc Alpha i Series Through-Spindle Coolant AC Spindle Motor 12000 RPM Kecepatan maksimum, Flange Mount, Sensor yang dipasang di belakang, αiSP Amplifier Kompatibel

Spesifikasi Teknis

αiT Series dibangun di sekitar melalui-Spindle pendingin

Tidak semua motor spindle menangani pendingin secara internal.Pengangkatan αiT membedakan kelas tertentuIni bukan adaptor bolt-on atau modifikasi aftermarket.Jalur melalui pendingin adalah fitur dirancang dari konstruksi internal motor, terintegrasi pada tahap manufaktur di samping rotor, stator, dan pengaturan bantalan.

Mengapa ini cukup penting untuk menilai seri motor sendiri? Because through-spindle coolant — high-pressure cutting fluid delivered directly through the spindle centre bore and out through the toolholder — is now a standard production requirement on any machining centre running small-diameter drills, siklus pengeboran lubang dalam, atau penggilingan kecepatan tinggi dalam paduan yang sulit untuk mesin.menjaga suhu alat di titik di mana panas dihasilkan daripada mengandalkan pendingin banjir untuk mencapai ujung bor lubang 6mm dari luar.

Sebuah motor spindle standar tanpa arsitektur internal αiT tidak dapat menampung sirkuit pendingin bertekanan melalui intinya tanpa kompromi struktural.000 dalam seri A06B-1467-B123 dibangun khusus untuk mesin di mana pendingin melalui spindle bukan pilihan tetapi kondisi operasi standar pada setiap siklus.

12,000 RPM dan jendela produksi yang dibuka

Dua belas ribu putaran per menit merupakan kecepatan operasi yang signifikan untuk motor dalam kelas frame αiT 8.Kecepatan nominal penting secara operasional karena operasi mesin yang berbeda berada di titik yang berbeda pada kurva kecepatan permukaan.

Pada 12.000 rpm, a10 mm diameter ujung millmencapai 377 m/min kecepatan permukaan dalam kisaran produktif untuk penggilingan paduan aluminium dan ke wilayah mesin berkecepatan tinggi untuk baja yang lebih lunak.Pengeboran 6mmdengan kecepatan 12.000 rpm berjalan pada kecepatan permukaan yang sesuai untuk pengeboran presisi di stainless steel dan baja paduan. Alat yang lebih kecilpenggiling ujung hidung bola untuk pekerjaan detail halus berjalan pada kecepatan permukaan yang lebih tinggi pada spindle rpm yang sama, dimana cairan pendingin melalui spindle dan putaran tinggi digabungkan untuk memungkinkan geometri alat dan waktu siklus yang spindle kecepatan rendah tidak bisa dicocokkan.

Kombinasi kecepatan maksimum 12.000 rpm dan kapasitas pendingin melalui spindle dalam satu platform motor adalah apa yang menempatkan αiT 8/12,000 untuk pusat pemesinan presisi modern yang menangani operasi campuran: melewati kasar pada kecepatan yang lebih rendah, finishing kecepatan tinggi, dan pengeboran presisi di spindle yang sama tanpa perubahan konfigurasi.

Flance Mount dan Sensor Belakang: Detail Konfigurasi yang Mendefinisikan Kegantian

Dua elemen konfigurasi fisik yang dikonfirmasi dari deskripsi produk Fanuc sendiri mendefinisikan A06B-1467-B123 sebagai motor khusus dan bukan motor spindle umum.

Pemasangan flangeberarti motor diborgol ke mesin melalui presisi-ground wajah flange daripada kaki-dipasang ke baseplate. flange mendaftarkan wajah depan motor ke mesin spindle drive rumah,menetapkan keselarasan radial dan aksial melalui geometri flange.Pendekatan pemasangan ini adalah standar untuk motor spindle di mana poros output motor mendorong spindle baik secara langsung atau melalui pengaturan sabuk kompak dalam headstockPola bolt flange dan diameter register spesifik untuk mesin ini motor dirancang untuk ∙ motor pengganti harus sesuai dimensi ini persis.

Sensor yang dipasang di belakangberarti sensor umpan balik posisi spindle yang memberikan sinyal referensi yang digunakan CNC untuk orientasi spindle dan pengetikan kaku terletak di ujung motor yang bukan penggerak (belakang),daripada terintegrasi ke dalam mekanisme spindle itu sendiri. This configuration keeps the sensor geometry consistent regardless of the drive-end coupling arrangement and simplifies the sensor cable routing in machine designs where the rear of the motor is more accessible.

Peraturan#0A21 akhiranmengidentifikasi modifikasi pabrik spesifik untuk konfigurasi dasar B123.akhiran empat digit setelah # mengkode detail konfigurasi yang membedakan perakitan ini dari varian lain dalam seri yang sama motor tegangan kelas, varian pengaturan pendingin, konfigurasi kabel sensor, atau opsi lain yang ditentukan pabrik.Selalu tentukan nomor bagian lengkap termasuk akhiran saat memesan akhiran yang berbeda mewakili motor yang berbeda bahkan jika nomor dasar identik.

Bahan Pendingin Melalui Spindle: Apa yang Diperlukan Mesin dari Motor

Ketika pusat pengolahan dikonfigurasi untuk pendingin melalui spindle, sistem pendingin terhubung ke port belakang motor spindle, menekan jalur pendingin internal melalui lubang rotor,dan memberikan cairan melalui poros spindle ke pemegang alatTekanan biasanya berkisar dari 20 bar pada instalasi standar hingga 70 bar dan di atas pada sistem pendingin melalui kinerja tinggi.

Lubang internal motor αiT harus mengakomodasi jalur pendingin bertekanan ini tanpa menciptakan jalur kebocoran ke dalam gulungan motor atau rongga bantalan.Pengaturan penyegelan antara lubang pendingin dan komponen listrik dan mekanik motor adalah elemen rekayasa dari desain αiT, yang mengapa motor standar tidak bisa hanya diganti ke dalam aplikasi pendingin melalui dengan menambahkan fittings.

Ketika mengganti motor seri A06B-1467-B123, ini berarti penggantianharusmenjadi varian αiT. Fitting a standard αi spindle motor without the through-coolant bore into a machine configured for through-spindle coolant is not a valid substitution — it either cannot accept the coolant connection or will be damaged by coolant ingress into areas of the motor not designed to be wetted.

Kompatibilitas Amplifier dan Sistem CNC

A06B-1467-B123#0A21 beroperasi denganFanuc αiSP series spindle amplifier- modul penggerak spindel dalam kabin penggerak seri Fanuc αi.mengkonfirmasi unit amplifier yang benar dari dokumentasi listrik mesin atau spesifikasi konstruksi mesin asli.

Platform CNC yang kompatibel meliputiFanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32iMotor ini tidak kompatibel dengan amplifier spindle seri α asli (non-i) atau dengan drive spindle seri Fanuc β, yang menggunakan antarmuka motor yang berbeda dan struktur parameter.

Saat memasang mesin pengganti, periksa parameter spindle CNC, kode jenis motor, kecepatan maksimum, rasio gigi, dan parameter kontrol pendingin melalui spindle, diatur dengan benar untuk αiT 8/12.000 jenis motorKesalahan parameter pada motor spindle menghasilkan kontrol kecepatan yang salah atau kesalahan orientasi spindle bahkan ketika motor itu sendiri dalam kondisi sempurna.

Pengiriman dan Penanganan: Barang Dibutuhkan

A06B-1467-B123#0A21 adalah mesin spindle besar.Pengangkut barangRencanakan waktu transit barang dan persyaratan pengambilan terminal atau pengiriman liftgate saat menjadwalkan penggantian.Untuk fasilitas yang mengelola pemadaman pemeliharaan yang direncanakan, mengkonfirmasi waktu transit operator dan logistik pengiriman sebelum memesan untuk memastikan motor tiba dalam jendela pemeliharaan.

Varian seri A06B-1467-B123

Di semua varian, konstanta yang dikonfirmasi adalah: model αiT 8/12,000, mount flange, sensor belakang, pendingin melalui spindle.Selalu konfirmasi lengkap akhiran cocok dengan motor yang diganti tidak mengganti antara varian akhiran tanpa mengkonfirmasi kompatibilitas dengan dokumentasi pembuat mesin.

Aplikasi Tipikal

Pusat pemesinan vertikal berkecepatan tinggi dengan pendingin melalui spindle.VMC yang dikonfigurasi untuk pengolahan cetakan dan die presisi, pekerjaan komponen aeroangkasa dan produksi bahan campuran di mana 12,000 rpm dikombinasikan dengan cairan pendingin melalui spindle memungkinkan pemotongan kecepatan tinggi yang produktif dan evakuasi chip terkontrol di berbagai diameter alat.

Mesin pengeboran lubang dalam yang presisi.Pusat pengeboran CNC dan pusat pemesinan yang menjalankan siklus pengeboran lubang dalam baja, stainless,dan titanium dimana pendingin melalui spindle sangat penting untuk evakuasi chip dan kontrol suhu alat pada kedalaman, dan 12.000 rpm mendukung parameter pemotongan bor twist karbida dalam bahan ini.

Pusat pemesinan multi-sumbu yang menangani bahan keras.4-axis and 5-axis machining centres producing complex parts in hardened steels and nickel alloys where through-spindle coolant and high spindle speed work together to maintain tool life on small-diameter cutters making long-reach operations into difficult features.

Pusat pemesinan horizontal di jalur produksi.HMC dalam produksi otomotif dan aeroangkasa di mana kecepatan spindle yang tinggi mendukung waktu siklus pendek pada komponen struktural paduan aluminium,dan kontrol pendingin melalui spindle chip-re-cutting selama operasi penggilingan kantong dalam.

FAQ

P1: Apa arti "T" dalam αiT, dan mengapa itu penting untuk penggantian?

"T" menunjukcairan pendingin melalui spindle- motor dibangun dengan lubang internal yang membawa cairan pemotong bertekanan dari koneksi belakang melalui rotor dan ke spindle, keluar melalui pemegang alat.Ini adalah fitur rekayasa dari konstruksi internal motorKetika mengganti A06B-1467-B123, penggantian juga harus varian αiT. A standard αi spindle motor without the through-coolant bore cannot be used in a machine configured for through-spindle coolant delivery — it either lacks the connection port or will be damaged by coolant entering unprotected areas.

T2: Apakah akhiran # 0A21 penting ketika memesan pengganti ̇ dapatkah # 0021 diganti?

Pengakhiran mengkodekan detail konfigurasi pabrik tertentu yang mungkin termasuk kelas tegangan, varian pendinginan, atau perbedaan kabel sensor.Sufiks yang berbeda dalam nomor bagian dasar yang sama mewakili konfigurasi motor yang berbeda, dan penggantian antara akhiran membutuhkan konfirmasi bahwa konfigurasi alternatif kompatibel dengan desain listrik dan mekanik mesin.Jangan berasumsi #0021 dan #0A21 dapat ditukarkan verifikasi dengan dokumentasi listrik mesin atau pembuat mesin sebelum mengganti sufiks yang berbeda.

P3: Penguat Fanuc mana yang kompatibel dengan motor ini?

A06B-1467-B123#0A21 membutuhkanFanuc αiSP series spindle amplifier. Peringkat unit αiSP spesifik harus sesuai dengan kelas daya motor konfirmasi ini dari dokumentasi kabinet drive mesin atau spesifikasi konstruksi asli.Fanuc Seri 0i-D, 0i-F, 16i, 18i, 21i, 30i, dan 31ipada platform αi. Motor tidak kompatibel dengan drive spindle α (non-i) asli atau amplifier spindle seri β.

T4: Mengapa motor ini membutuhkan pengiriman barang daripada pengiriman paket standar?

αiT 8/12.000 adalah mesin spindle besar dengan ukuran fisik dan berat yang berada di luar batas layanan pengiriman paket standar..Ketika merencanakan penggantian, pertimbangkan waktu transit barang dan logistik pengiriman: pengiriman barang biasanya membutuhkan janji pengiriman yang dijadwalkan,dan beberapa lokasi membutuhkan layanan liftgate atau forklift untuk pengungkapanKonfirmasi logistik ini sebelum memesan jika motor diperlukan dalam jendela pemeliharaan tertentu.

T5: Bisakah motor ini diperbaiki daripada diganti langsung?

Ya. A06B-1467-B123#0A21 adalah motor yang dapat diperbaiki.dan layanan sensor belakangUntuk motor dengan harga dan ukuran ini, perbaikan seringkali jauh lebih hemat biaya daripada penggantian langsung.terutama ketika kegagalan terbatas pada kesalahan bantalan atau lilitan daripada kerusakan fisik pada rumah atau rotorProgram pertukaran inti juga tersedia. Unit yang gagal dikirim sebagai inti pertukaran untuk penggantian yang dibangun kembali.Selalu gunakan fasilitas perbaikan dengan pengalaman motor spindle αiT yang didokumentasikan dan kemampuan untuk menguji motor yang diperbaiki pada sistem drive amplifier αiSP yang kompatibel sebelum kembali.
