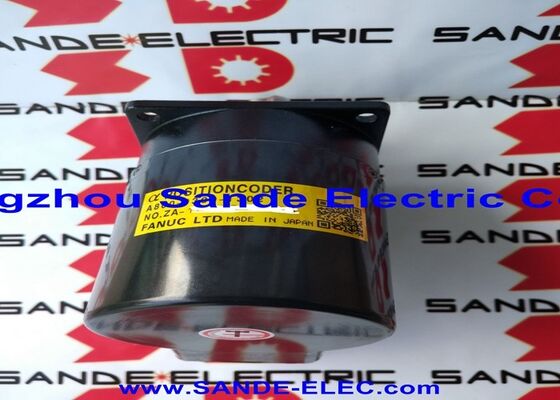

Fanuc A860-2109-T302 Bekas — Spindle Position Coder Seri Alpha i, 10.000 RPM, Flensa 68mm

Ikhtisar Produk

Nomor Suku Cadang: A860-2109-T302

Juga Dicari Sebagai: A8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302

Jenis Produk: Spindle Position Coder Seri Alpha i (Encoder Spindel Eksternal) Kondisi: Bekas

Menggantikan / Mengganti: A860-0309-T302

Klasifikasi: Fanuc Alpha i Series High-Speed Spindle Feedback Encoder — 10.000 RPM, Flensa Persegi 68mm, Lubang Tengah 50mm, Konektor Terintegrasi 17-Pin

Apa Sebenarnya Suku Cadang Ini

Sebelum memesan, satu poin perlu diperjelas. A860-2109-T302 adalah spindle position coder — sebuah rotary encoder eksternal yang dipasang pada spindel mesin untuk memberikan data posisi dan kecepatan kembali ke CNC Fanuc. Ini bukan motor servo dan bukan pulse coder yang terpasang pada motor. Ini adalah unit encoder mandiri yang dibaut ke hidung spindel atau rumah spindel, terhubung langsung ke poros spindel melalui lubang tengah 50mm, dan mengirimkan umpan balik rotasi waktu nyata ke sistem penggerak CNC melalui konektor 17-pinnya.

Spindle position coder digunakan pada mesin bubut CNC, pusat permesinan, dan mesin multi-sumbu di mana CNC memerlukan posisi sudut spindel yang akurat untuk rigid tapping, kontrol kontur Cs (spindel sebagai sumbu-C), dan pemotongan ulir tersinkronisasi. Tanpa spindle coder yang berfungsi, operasi ini tidak tersedia — CNC tidak dapat mengontrol orientasi atau posisi sudut spindel, hanya kecepatan.

A860-2109-T302 adalah pengganti seri Alpha i untuk A860-0309-T302 yang lebih lama. Kedua suku cadang tersebut dapat dipertukarkan secara fungsional pada mesin yang kompatibel — A860-2109-T302 yang lebih baru adalah penunjukan produksi Fanuc saat ini untuk spesifikasi position coder ini.

Spesifikasi Teknis

Mengapa Umpan Balik Posisi Spindel Penting

Spindel CNC tanpa umpan balik posisi adalah komponen satu trik — ia dapat diperintahkan ke kecepatan tertentu, dan ia akan berjalan pada kecepatan itu, tetapi kontrol tidak tahu di mana poros spindel sebenarnya berada pada saat tertentu. Keterbatasan itu menyingkirkan sebagian besar dari apa yang diharapkan dari perkakas mesin CNC modern.

Rigid tapping memerlukan spindel untuk mempertahankan sinkronisasi sudut-ke-linear yang tepat dengan sumbu Z selama siklus tapping. Saat alat turun, spindel harus berputar pada laju yang dicocokkan secara tepat dengan laju umpan dan pitch ulir. Setiap kesalahan posisi sudut menghasilkan kesalahan pitch pada ulir — atau tap yang patah. Spindle position coder memberikan umpan balik sudut yang memungkinkan sinkronisasi ini; tanpanya, rigid tapping tidak tersedia dan mesin kembali ke holder tap mengambang dengan keterbatasan akurasi pitch bawaannya.

Pemotongan ulir pada mesin bubut — pemotongan ulir satu titik — bergantung pada spindle position coder yang mengidentifikasi posisi sudut referensi (pulsa awal ulir) setiap revolusi sehingga alat potong terlibat pada posisi sudut yang sama persis setiap lintasan. Ulir multi-start dan ulir Acme atau buttress presisi memerlukan sinkronisasi ini di berbagai lintasan. A860-2109-T302 menyediakan referensi posisi per revolusi yang digunakan CNC untuk fungsi ini.

Kontrol kontur Cs — spindel beroperasi sebagai sumbu C yang terkontrol untuk operasi penggilingan dan kontur pada pusat pembubutan dan mesin multi-tugas — memerlukan spindel untuk berperilaku seperti sumbu servo. Posisi sudut harus diperintahkan, ditahan, dan diinterpolasi dengan sumbu linear. Sensor kecepatan tidak cukup; umpan balik posisi pada resolusi servo spindel diperlukan. Spindle position coder menjembatani kesenjangan antara penggerak spindel dan mesin interpolasi sumbu CNC.

Pada kecepatan maksimum 10.000 rpm, A860-2109-T302 mencakup rentang kecepatan penuh spindel pusat permesinan dan pusat pembubutan berkinerja tinggi. Sebagian besar spindel CNC produksi yang menggunakan coder posisi eksternal jenis ini beroperasi pada kecepatan puncak antara 6.000 dan 12.000 rpm — A860-2109-T302 berada dalam kisaran ini dengan nyaman, memberikan data umpan balik yang valid dari kontur sumbu C berkecepatan rendah pada rpm mendekati nol hingga penghilangan logam berkecepatan maksimum.

Kondisi Bekas — Apa Artinya Di Sini

A860-2109-T302 ini adalah unit bekas. Hal ini dinyatakan dengan jelas karena penting ketika komponen yang dimaksud memberikan umpan balik ke spindel CNC yang akurasi pemotongan ulir dan tapping-nya bergantung padanya.

Coder spindel bekas memiliki tempat yang sah di pasar purna jual. A860-2109-T302 adalah rotary encoder berbasis optik — ketika berfungsi, ia berfungsi secara akurat. Tidak ada mekanisme keausan pada encoder yang berfungsi dengan benar yang menurunkan resolusi atau akurasinya seiring waktu. Apa yang gagal pada encoder bekas adalah kerusakan fisik: kontaminasi pada cakram optik, bantalan rusak, pin konektor bengkok atau berkarat, rumah retak akibat benturan, atau kabel dan konektor rusak akibat lenturan berulang. Ini adalah kondisi yang dapat diperiksa.

A860-2109-T302 bekas yang telah diperiksa kondisi cakramnya, integritas konektornya, dan rasa bantalan, dan yang tidak menunjukkan bukti masuknya cairan pendingin ke bagian optik, adalah unit fungsional yang mampu memberikan akurasi umpan balik yang sama seperti yang baru. Untuk mesin yang mati dan membutuhkan spindle coder untuk kembali berproduksi — tanpa waktu tunggu dan biaya unit baru — A860-2109-T302 bekas yang bagus adalah solusi praktis.

Pembeli yang membutuhkan kepastian jam terakumulasi nol harus menentukan unit baru. Pembeli yang mengganti encoder yang terkonfirmasi rusak untuk mengembalikan mesin ke produksi, dan yang memiliki kemampuan teknis untuk memverifikasi fungsi saat commissioning, akan menemukan unit bekas sangat sesuai.

A860-2109-T302 vs A860-0309-T302: Penjelasan Supersesi

terintegrasi 17-pin adalah penunjukan lama untuk spesifikasi position coder yang sama — nomor suku cadang yang muncul dalam dokumentasi mesin asli dan daftar suku cadang untuk mesin yang dibangun saat seri alpha asli masih berlaku. A860-2109-T302 adalah penunjukan produksi Fanuc saat ini, dirilis sebagai bagian dari pembaruan seri encoder Alpha i.Kedua suku cadang tersebut

dapat dipertukarkan secara fungsional pada mesin yang kompatibel. Jika dokumentasi mesin memerlukan A860-0309-T302, A860-2109-T302 adalah pengganti yang benar. Dimensi pemasangan fisik (flensa persegi 68mm, lubang tengah 50mm), pinout konektor (17-pin), dan antarmuka CNC sama. Tidak ada perubahan parameter atau modifikasi pengkabelan yang diperlukan saat mengganti A860-2109-T302 dengan A860-0309-T302.Supersi ini adalah alasan mengapa A860-2109-T302 muncul dalam pencarian untuk kedua nomor suku cadang — ini mencakup basis terpasang mesin yang awalnya ditentukan dengan salah satu penunjukan.

Pemasangan dan Integrasi

A860-2109-T302 dipasang pada spindel melalui

flensa pola baut persegi 68mm dan terhubung ke poros spindel melalui lubang tengah 50mm. Pada sebagian besar mesin, elemen kopling — biasanya kopling fleksibel tipe bellows atau cakram — menghubungkan lubang encoder ke jurnal poros spindel, mengakomodasi sedikit ketidaksejajaran sudut dan aksial sambil mentransmisikan gerakan rotasi secara akurat. Desain kopling penting: koneksi kaku pada poros dengan lari apa pun akan menimbulkan beban siklik pada bantalan encoder dan memperpendek masa pakainya.Konektor

terintegrasi 17-pin menerima kabel encoder Fanuc Alpha i standar. Perutean kabel harus menghindari tikungan tajam di dekat badan konektor dan harus diamankan sehingga kabel tidak lentur setiap siklus mulai-berhenti spindel. Segel konektor harus diperiksa saat pemasangan — lingkungan spindel biasanya termasuk kabut cairan pendingin, dan segel konektor yang bocor memungkinkan kontaminasi mencapai pin seiring waktu.Setelah pemasangan, verifikasi fungsi spindle coder dengan layar diagnostik spindel CNC Fanuc sebelum menjalankan produksi. Konfirmasikan bahwa hitungan umpan balik posisi bertambah dengan benar saat spindel berputar ke kedua arah, dan sinyal referensi satu per revolusi terdeteksi. Pada sistem di mana sumbu C atau rigid tapping telah dinonaktifkan karena encoder rusak, aktifkan kembali fungsi tersebut dalam parameter CNC sesuai dengan dokumentasi commissioning pembuat mesin.

Sistem dan Penguat CNC yang Kompatibel

A860-2109-T302 dirancang untuk integrasi dengan

penguat spindel seri Fanuc αi (αiSP) dan kompatibel dengan Fanuc CNC Seri 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i. Ini adalah spindle position coder standar untuk mesin yang menjalankan penggerak spindel Fanuc αi di mana umpan balik spindel eksternal diperlukan.Tidak semua mesin yang dikontrol Fanuc memerlukan spindle coder eksternal — beberapa konfigurasi motor spindel menggunakan encoder yang terpasang di dalam motor spindel itu sendiri. A860-2109-T302 adalah untuk

umpan balik posisi spindel yang dipasang secara eksternal, di mana encoder terpisah dari motor spindel dan terhubung langsung ke poros spindel. Jika mesin saat ini tidak memiliki encoder eksternal dan fitur pemosisian spindel tidak diperlukan, tidak diperlukan position coder. Jika rigid tapping, sinkronisasi pemotongan ulir, atau kontrol kontur Cs diperlukan dan mesin dirancang untuk coder eksternal, A860-2109-T302 adalah suku cadangnya.Aplikasi Khas

Rigid tapping dan pemotongan ulir pusat pembubutan CNC.

Pemotongan ulir satu titik dan siklus rigid tapping pada mesin bubut CNC dan pusat pembubutan yang dikontrol oleh sistem Fanuc αi, di mana spindle position coder memberikan referensi per revolusi dan data posisi sudut yang diinterpolasi oleh CNC terhadap gerakan sumbu Z.Rigid tapping pusat permesinan.

Siklus tapping tersinkronisasi pada pusat permesinan vertikal dan horizontal di mana A860-2109-T302 dipasang secara eksternal ke spindel untuk memberikan umpan balik posisi yang dibutuhkan oleh rigid tapping. Menghilangkan kebutuhan akan holder tap tarik-tekan dan memberikan kontrol kedalaman ulir yang lebih konsisten.Kontrol sumbu C mesin multi-tugas dan pusat putar-giling.

Operasi kontur spindel sebagai sumbu C pada pusat putar-giling dan mesin multi-tugas, di mana spindel diinterpolasi sebagai sumbu putar yang terkontrol untuk penggilingan, pengeboran, dan kontur pada posisi di luar pusat. Memerlukan umpan balik posisi spindel pada resolusi servo — fungsi yang disediakan oleh A860-2109-T302.Spindel pusat permesinan berkecepatan tinggi.

Umpan balik posisi spindel pada pusat permesinan dengan kecepatan spindel hingga 10.000 rpm, di mana kecepatan terukur encoder cocok dengan rentang operasi penuh spindel dan memberikan data umpan balik yang valid melalui seluruh amplop kecepatan.FAQ

Q1: Apakah A860-2109-T302 adalah motor servo atau encoder?

Ini adalah

spindle position coder eksternal (encoder) — bukan motor servo. Ini adalah perangkat umpan balik putar mandiri yang dipasang pada spindel mesin dan mengirimkan data posisi sudut dan kecepatan ke CNC Fanuc melalui penguat spindel αi. Ini digunakan untuk mengaktifkan rigid tapping, sinkronisasi pemotongan ulir, dan kontrol kontur Cs pada mesin bubut CNC dan pusat permesinan. Awalan A860 pada nomor suku cadang Fanuc secara konsisten mengidentifikasi encoder dan perangkat umpan balik, bukan motor (yang memiliki awalan A06B).Q2: Apakah A860-2109-T302 akan menggantikan A860-0309-T302 yang lama secara langsung?

Ya — A860-2109-T302 adalah penerus seri Alpha i saat ini untuk A860-0309-T302 dan merupakan

pengganti fungsional langsung. Dimensi pemasangan (flensa persegi 68mm, lubang 50mm), jenis konektor (17-pin), dan antarmuka CNC identik. Tidak diperlukan perubahan pengkabelan atau modifikasi parameter saat mengganti A860-2109-T302 dengan A860-0309-T302. Jika daftar suku cadang mesin Anda menunjukkan A860-0309-T302, pesan A860-2109-T302 dengan percaya diri.Q3: Fungsi CNC apa yang menjadi tidak tersedia ketika encoder ini rusak?

A860-2109-T302 yang rusak atau hilang menonaktifkan fungsi CNC apa pun yang memerlukan umpan balik posisi sudut spindel. Pada sebagian besar mesin, ini berarti

rigid tapping, sinkronisasi pemotongan ulir satu titik, dan kontrol kontur Cs semuanya tidak tersedia sampai encoder diganti. Operasi spindel hanya kecepatan (pemotongan RPM konstan) biasanya tidak terpengaruh, karena fungsi tersebut menggunakan umpan balik kecepatan penguat spindel itu sendiri, bukan position coder eksternal.Q4: Apakah membeli encoder bekas membawa risiko tambahan dibandingkan unit baru?

Ada beberapa risiko, tetapi dapat dikelola. Encoder optik putar tidak aus dalam penggunaan normal — yang rusak adalah kerusakan fisik: cakram optik terkontaminasi, kegagalan bantalan karena ketidaksejajaran, atau korosi konektor akibat paparan cairan pendingin. Encoder bekas yang telah diperiksa dan tidak menunjukkan kondisi ini akan berkinerja identik dengan yang baru. Pendekatan praktisnya adalah memverifikasi fungsi segera setelah pemasangan menggunakan layar diagnostik spindel CNC sebelum mengembalikan mesin ke produksi. Jika encoder tidak merespons dengan benar, masalahnya terlihat segera dan unit dapat dikembalikan atau ditukar.

Q5: Apakah A860-2109-T302 berfungsi dengan semua pengontrol CNC Fanuc?

Ini kompatibel dengan

penguat spindel seri Fanuc αi dan platform CNC yang mereka jalankan — Seri 0i-D/F, 16i, 18i, 21i, 30i, 31i, dan 32i. Ini tidak kompatibel dengan penguat seri α asli (non-i) atau dengan penggerak spindel seri Fanuc β, yang menggunakan protokol antarmuka encoder yang berbeda. Sebelum memesan, konfirmasikan bahwa penguat spindel mesin adalah unit αiSP dan bahwa pengkabelan yang ada adalah kabel encoder Alpha i standar 17-pin.
