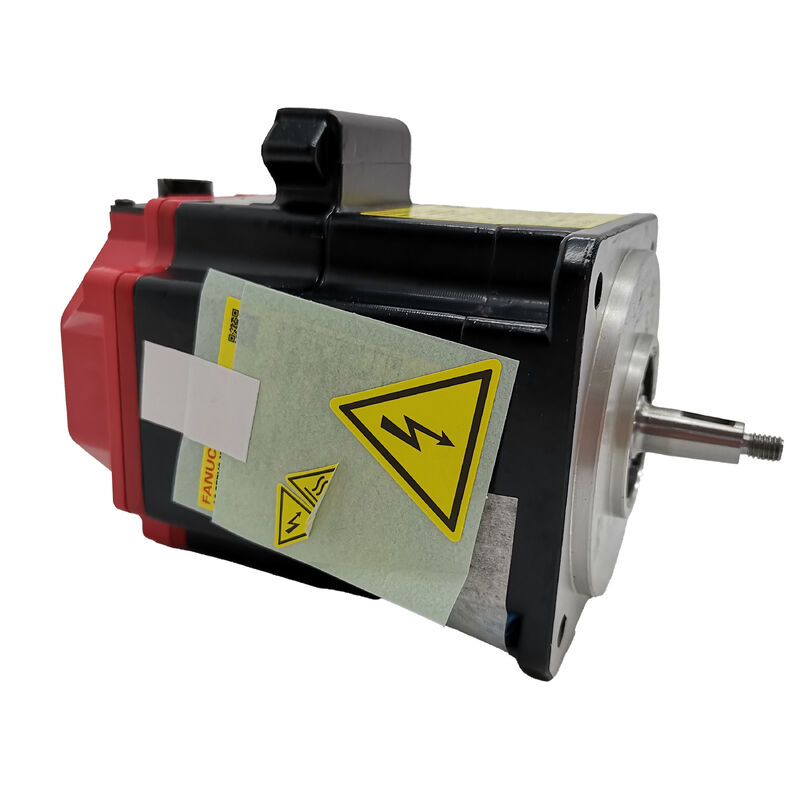

Fanuc A06B-0202-B000 AC Servo Motor αiF 1/5000, Taper Shaft, Absolute A1000, Kondisi Baik

Ringkasan Produk

Nomor Bagian:A06B-0202-B000

Juga dicari sebagai:A06B0202B000, FANUC A06B-0202-B000, FANUC A06B0202B000

Motor model:αiF 1/5000

Kondisi:Baik digunakan, diperiksa, diverifikasi secara operasional

Klasifikasi:Fanuc Alpha iF Series AC Brushless Servo Motor 1 Nm Stall Torque, 5.000 rpm Kecepatan Maksimum, Taper Shaft dengan Kunci, Tanpa Rem, Alpha i A1000 Absolute Pulse Coder, IP65

Tentang Unit Ini

A06B-0202-B000 yang tercantum di sini adalahdalam kondisi baikUntuk fasilitas yang menggunakan peralatan yang dikendalikan Fanuc yang membutuhkan penggantian yang bekerja sekarang daripada menunggu waktu pengiriman stok baru,unit dalam kondisi baik pada titik harga yang realistis sering jawaban praktis yang tepat.

Kondisi baik berarti motor telah diperiksa secara fisik untuk integritas poros, kondisi segel, dan kerusakan encoder rumah.dan itu tidak diwakili sebagai satuApa itu? sebuah αiF 1/5000 yang berfungsi dengan baik siap untuk kembali pada mesin? adalah persis apa tim pemeliharaan menarik motor yang gagal dari poros.

Spesifikasi Teknis

αiF 1/5000 ️ Kompak, Cepat, Posisi yang Tepat

Beberapa poros hanya tidak memerlukan torsi stall besar. mekanisme indeksasi majalah alat, kompak ATC arm drive, meja posisi berputar kecil,dan sumbu posisi sekunder pada pusat pemesinan multi-sumbu dibangun di sekitar beban ringan yang bergerak dengan cepat dan berhenti dengan tepatUntuk aplikasi ini, motor dengan torsi stall 10 atau 15 Nm adalah overkill.dan memberikan keakuratan penentuan posisi berulang dalam kecilPaket ringan.

Itu adalah αiF 1/5000.

Satu Newton-meter torsi stallsesuai dengan permintaan beban berkelanjutan poros bantu CNC ringan.Lima ribu rpm kecepatan maksimummembuat ini salah satu motor yang lebih cepat dalam keluarga αiF pada sekrup bola pitch 5 mm dalam kopling langsung, 4.000 rpm nominal menghasilkan 20 m / min traverse.kombinasi torsi sederhana dan kecepatan tinggi memberikan kinerja poros asli tanpa sebagian besar motor yang lebih besar.

0.5 kW pada faktor daya 95%berarti motor mengambil arus reaktif yang lebih sedikit daripada desain yang bersaing dengan output yang sama. Pada mesin dengan beberapa sumbu servo yang menarik dari pasokan umum,efek gabungan dari faktor daya tinggi motor berkontribusi secara signifikan untuk pasokan beban dan panel manajemen termal.

Kondisi yang Baik ∙ Penilaian Yang Jujur

Kata "baik" memiliki arti khusus di sini. Ini bukan stok gudang surplus yang tidak tersentuh selama satu dekade.Ini adalah motor bekas dalam kondisi yang layak digunakan yang telah diperiksa oleh personel yang tahu apa yang harus dicari pada motor seri αiF sebelum kembali beroperasi.

Apa kondisi yang baik menutupi pada motor ini:

Geometri poros poros kerucut telah diperiksa. poros kerucut yang telah berulang kali dilepas dan dipasang kembali dengan alat yang tidak tepat, atau yang telah mengalami benturan fisik,dapat kehilangan integritas dimensi dan membuat keterlibatan kopling yang andal tidak mungkinUnit ini konik utuh.

Kotak dan konektor encoder Kotak pengkode pulsa A1000 tidak rusak dan bodi konektor bersih tanpa pin yang bengkok atau mengorosi.satu dengan konektor yang rusak bernilai jauh lebih sedikit daripada satu dengan konektor dalam kondisi bersih.

Penutup IP65 tubuh motor tidak menunjukkan tanda-tanda kerusakan segel atau masuknya cairan pendingin.segel yang telah terdegradasi memungkinkan pendingin mencapai gulungan dan akhirnya menghasilkan kegagalan isolasi.

Kondisi rotasi dan bantalan motor berputar bebas tanpa kekasaran atau tarikan yang akan menunjukkan bantalan yang perlu diganti.

Ini adalah deskripsi persediaan yang praktis dan jujur. Motor yang digunakan. Pembeli yang membutuhkan kepastian mutlak nol jam akumulasi dan penyesuaian encoder yang dikalibrasi pabrik harus menentukan unit baru.Pembeli yang membutuhkan kerja αiF 1/5000 pada jangka waktu singkat dengan harga yang kompetitif .

Poros dan kunci kerucut: Kopling aman untuk poros presisi

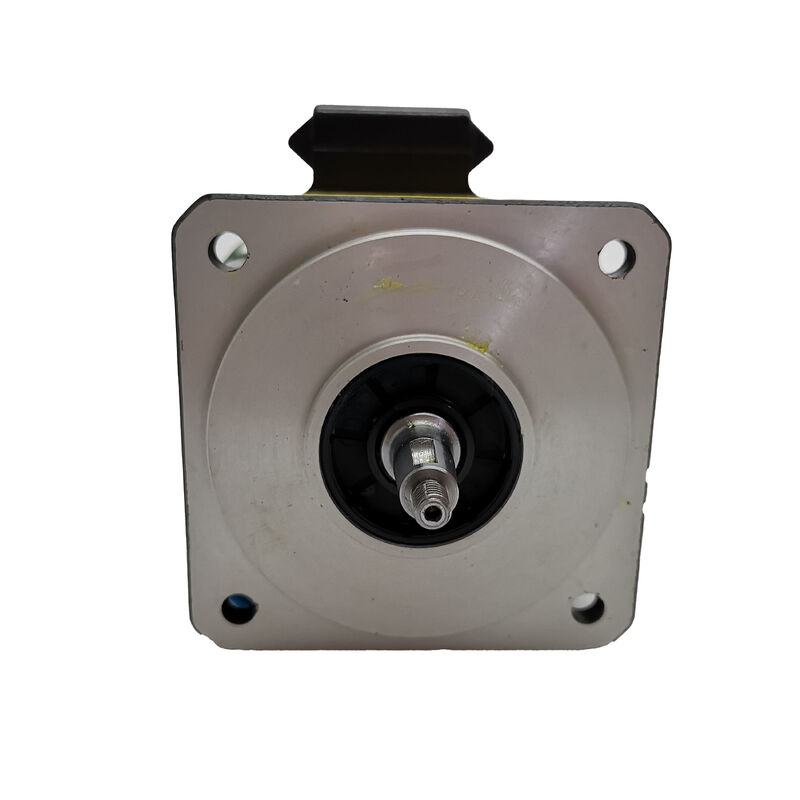

Setiap A06B-0202-B000 membawaporos kerucut dengan kunci penggiling presisi. standar kopling ini adalah standar industri mesin alat untuk alasan yang baik geometry kerucut pusat diri hub kopling selama pemasangan,dan kunci mentransmisikan torsi melalui keterlibatan mekanik positif daripada gesekan penjepit saja.

Pada torsi stall 1 Nm, kunci mengirimkan beban sederhana relatif terhadap geometri poros.ketika motor dilepas dan dipasang kembali selama servis, penggantian bantalan, atau pertukaran encoder ️ hub kopling kembali dalam geometri yang sama setiap kali. posisi kopling sumbu dapat diulang,yang berarti kalibrasi sumbu dan pemeriksaan kesalahan berikutnya setelah pertukaran motor mudah.

Untuk mesin di mana kopling digerakkan membutuhkan lubang halus tanpa keterlibatan keyway,A06B-0202-B100Varian dalam keluarga αiF 1/5000 yang sama membawa poros lurus yang halus.

Tidak ada rem: Cocok untuk sebagian besar aplikasi

Pengakhiran B000 berartiTidak ada rem elektromagnetikIni adalah konfigurasi garis dasar standar untuk sumbu bantu horizontal dan sebagian besar sumbu posisi di mana tidak ada gaya gravitasi bersih bertindak di sepanjang arah rotasi poros.

Pada poros ini, posisi di tempat yang tenang dipertahankan oleh servo kunci Fanuc αi servo amplifier.000,000 hitungan per putaran, amplifier terus-menerus mengoreksi ke sudut poros yang diperintahkan, handal, akurat dan tidak memerlukan sirkuit rem 24V tambahan, relay rem,atau waktu rem dalam urutan CNC startup.

sumbu vertikal atau umpan miring yang membawa beban gravitasi di sepanjang arah gerak poros adalah hal yang berbeda pada sumbu itu, servo lock saja tidak aman di servo offdan spesifikasi motor harus mencakup rem. Varian rem untuk motor ini adalahA06B-0202-B300Sebelum memasang penggantian B000, pastikan orientasi poros dan karakteristik beban konsisten dengan motor tanpa rem.

Alpha i A1000 Absolute Pulse Coder: Tidak diperlukan homing

A06B-0202-B000 membawaAlpha i A1000 serial absolute pulse coder 1,000,000 impuls per putaran, dengan posisi absolut multi-putaran dipertahankan melalui daya mati oleh baterai cadangan di Fanuc αi servo amplifier.

Konsekuensi operasionalnya sederhana dan signifikan:menyalakan CNC, koordinat sumbu diketahui segera. Tidak ada siklus referensi-kembali. Tidak ada pengawasan homing traverse. Tidak menunggu poros untuk menemukan penanda acuan sebelum produksi dapat dimulai.Memulai kembali setelah alarm, atau pulih dari gangguan listrik,Enkoder absolut berarti mesin dilanjutkan di mana ia berhenti yang sangat berharga pada mesin multi-sumbu di mana homing semua sumbu berurutan membutuhkan waktu yang berarti.

Pada motor bekas seperti A06B-0202-B000, multi-turn counter A1000 dipertahankan oleh baterai di amplifier, bukan di motor itu sendiri. the CNC's current position data may need to be re-referenced once to synchronise the absolute counter to the machine coordinate system — a standard commissioning step that the machine's service documentation coversSetelah sinkronisasi awal, posisi absolut retensi beroperasi secara normal.

Pengingat perawatan baterai:Baterai cadangan ada di servo amplifier, bukan di motor.Ganti ketika Fanuc CNC mengeluarkan alarm baterai rendah ¢ baterai habis mengatur ulang multi-turn counter dan memaksa operasi re-homing.

Varian seri A06B-0202 sekilas

B000 adalah tanpa rem, poros kerucut, dasar pengkode absolut konfigurasi yang paling bersih dan paling umum dalam keluarga motor ini.tipe encoder dan konfigurasi rem tidak dapat ditukar antara varian pada mesin yang sama tanpa perubahan parameter dan modifikasi kabel.

Aplikasi Tipikal

Majalah alat dan mesin penggerak mekanisme ATC.Pengindeksan majalah alat akses acak, posisi lengan ATC,dan mekanisme penggerak rantai alat pada pusat pemesinan yang dikendalikan Fanuc di mana beban mekanisme ringan sesuai dengan anggaran torsi 1 Nm dan,000 rpm kecepatan maksimum memungkinkan waktu siklus majalah cepat.

Kompak CNC pusat pemesinan sumbu feed.Penggerak X, Y, dan Z pada pusat bor kecil, pusat pengolahan CNC desktop, dan mesin 3-sumbu kompak di mana beban massa dan permintaan kekuatan pemotongan sejajar dengan amplop kapasitas αiF 1/5000.

Aksi rotasi dan posisi indeksasi.Penggerak meja putar, mekanisme miring sumbu B dan sumbu indeksasi bantu pada pusat pemesinan multi-sumbu dan pusat mesin putar di mana posisi sudut yang tepat pada kecepatan adalah persyaratan utama.

Poros sekunder dan subsidier pada sistem multi-poros.U, V, W, dan sumbu linier tambahan lainnya, serta penggerak posisi geser geng pada pusat pemutar multi-spindle,dimana beban poros sekunder dan ukuran kompak αiF 1/5000 adalah keuntungan kemasan.

Fanuc robot penggerak sumbu perifer.Unit traversal sumbu ketujuh, sumbu pembantu posisi,dan mekanisme penggerak periferal dalam sel robot Fanuc di mana kompatibilitas αi αi αi 1/5000 memungkinkan integrasi ke dalam jaringan servo yang sama dengan poros robot utama.

FAQ

T1: Apa yang dimaksud dengan "kondisi baik" untuk motor ini? Apakah telah diuji?

Kondisi yang baik berarti motor telah diperiksa secara fisik dan dikonfirmasi dapat digunakan. poros, encoder rumah, penyegelan, dan bantalan merasakan semua telah diperiksa.tidak dibangun kembali sesuai dengan spesifikasi baru, tetapi telah lulus inspeksi dan siap untuk kembali beroperasiUntuk pembeli yang membutuhkan kondisi baru dari pabrik dengan nol jam akumulasi, unit baru adalah pilihan yang tepat.,Motor ini adalah pilihan praktis.

T2: Apakah motor ini membutuhkan siklus homing setelah setiap power-up CNC?

Tidak.Alpha i A1000 adalah serial absolut encoderPosisi poros multi-putaran dipertahankan melalui daya off oleh baterai cadangan di Fanuc αi servo amplifier.koordinat poros segera ditetapkan kembali tanpa pergerakan poros. Ini adalah salah satu keuntungan utama dari absolute encoder dibandingkan dengan varian i1000 inkremental (B001), yang membutuhkan pengembalian referensi pada setiap power-up.Perhatikan bahwa setelah memasang motor pengganti, sinkronisasi posisi satu kali biasanya diperlukan untuk mencocokkan penghitung absolut dengan koordinat mesin ini adalah langkah pengoperasian standar, bukan persyaratan homing berulang.

T3: Penguat Fanuc mana yang cocok dengan A06B-0202-B000?

Motor ini membutuhkanFanuc αi seri servo amplifier (αiSV). Pada 0,5 kW / 1 Nm,αiSV 4mencakup tingkat daya. platform CNC kompatibel termasukFanuc Seri 0i-D, 0i-F, 16i, 18i, 21i, 30i, 31i, dan 32i. A06B-0202-B000 tidak kompatibel dengan amplifier seri α asli (non-i) atau Fanuc β seri drive.Memverifikasi pengaturan parameter poros amplifier sesuai dengan tipe motor αiF 1/5000 sebelum menjalankan produksi.

T4: Bisakah B000 (tanpa rem) menggantikan B300 (versi rem) dalam mesin?

Tidak tanpa penilaian penuh sumbu.Varian rem B300 dipasang pada poros di mana pegangan mekanis diperlukan pada servo-off biasanya poros vertikal atau miring di mana gravitasi akan menyebabkan gerakan tanpa remMengganti B300 dengan B000 menghilangkan fungsi keamanan. Servo lock saja tidak cukup pada poros seperti ketika amplifier dimatikan.Jika gagal motor dikonfirmasi telah B000 awalnyaJika motor asli adalah B300, konsultasikan dokumentasi mesin atau produsen sebelum memasang pengganti tanpa rem.

Q5: Apakah αiF 1/5000 adalah motor terkecil dalam seri Fanuc αiF?

Ya, αiF 1/5000 adalah model entry-level dari seri Fanuc αiF dengan torsi stall. keluarga αiF melangkah melalui αiF 2/5000 (2 Nm), αiF 4/5000 (4 Nm), αiF 8/3000, dan model yang lebih besar.Semua berbagi yang sama αi serial encoder antarmuka dan amplifier platformJika sumbu mesin menuntut lebih dari 1 Nm torsi stall berkelanjutan, langkah berikutnya adalahαiF 2/5000 (Seri A06B-0205)Jika poros yang ada awalnya dilengkapi dengan motor 1 Nm,Mengganti dengan motor yang lebih besar membutuhkan verifikasi bahwa amplifier arus peringkat dan pengaturan parameter sumbu kompatibel dengan motor baru.
